Cięcie CNC forniru 2026: sekrety idealnej intarsji

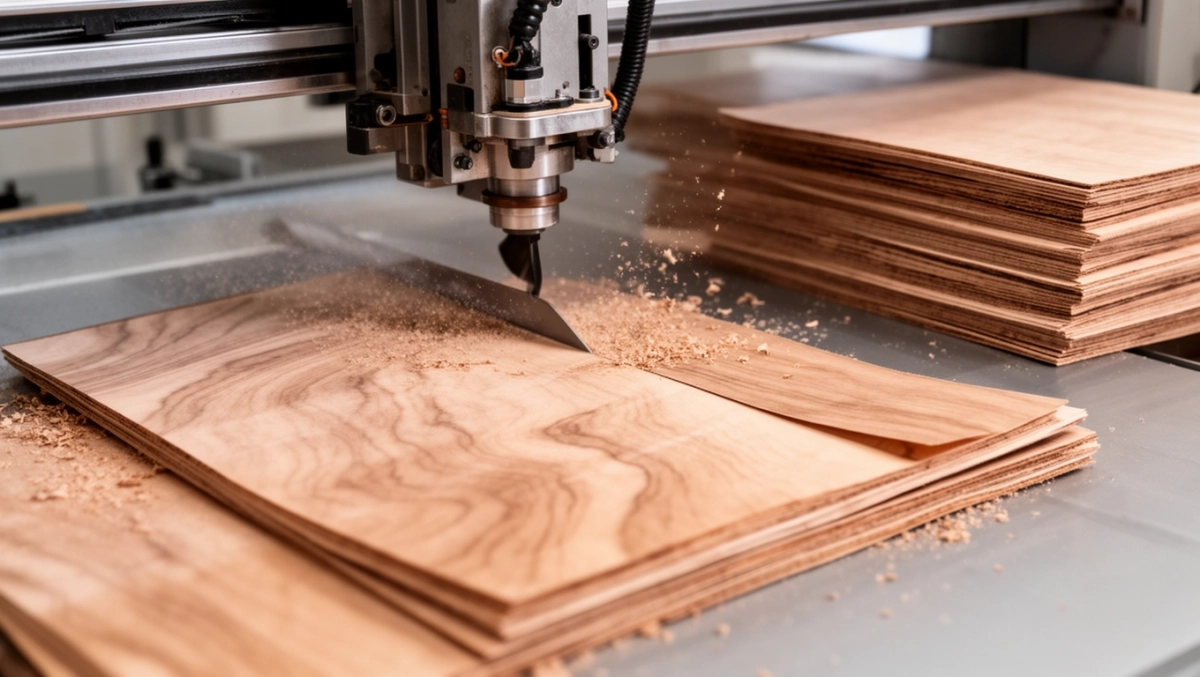

Masz fornir grubości 0,6 mm, wizję gotowego detalu i maszynę CNC, która powinna to zrobić bezproblemowo. Tymczasem po wycięciu warstwy sklejki rozwarstwiają się, krawędzie się strzępią, a precyzyjna intarsja zamienia się w frustrację. Przyczyna rzadko leży w samej maszynie. Znacznie częściej problem tkwi w doborze narzędzia, prędkościach posuwu lub w niezrozumieniu, jak fornir reaguje podczas szybkiego cięcia. To właśnie te szczegóły oddzielają profesjonalny rezultat od efektu amatorskiej naprawy.

• Wybór frezów do cięcia forniru na CNC
• Optymalne parametry obróbki CNC dla forniru
• Jak uniknąć delaminacji forniru podczas cięcia
• Intarsja i dekoracje z forniru projektowanie na CNC
• Kontrola jakości cięcia CNC forniru
• Cięcie CNC forniru pytania i odpowiedzi

Wybór frezów do cięcia forniru na CNC

Podstawowa decyzja przy cięciu forniru na CNC dotyczy geometrii ostrza. Frez grawerski typu V-charakteryzuje się kątem wierzchołkowym, który bezpośrednio determinuje szerokość rowka cięcia i siłę potrzebną do wprowadzenia materiału. Dla forniru o grubości 1/42 cala, czyli około 0,6 mm, kąt 30° okazuje się optymalnym kompromisem między precyzją a wytrzymałością ostrza. Węższy rowek cięcia oznacza mniejszą powierzchnię, na której siły skrawania działają na strukturę forniru prostopadle do warstw.

Kąty 60° i 90° mają swoje uzasadnienie w bardziej specyficznych zastosowaniach. Kąt 60° sprawdza się przy głębszym frezowaniu, gdzie stabilniejszy nóżdocina materiał bardziej agresywnie. Kąt 90° służy głównie do wykonywania rowków pod wklejanie, gdzie ostry kant nie jest wymagany, a priorytetem jest szybkość operacji. Przy cięciu forniru dekoracyjnego na widocznych powierzchniach trzeba jednak pamiętać, że każdy z tych kątów pozostawia inny profil krawędzi, co wpływa na efekt wizualny gotowego wyrobu.

Frez prosty (ścinak) wchodzi do gry przy operacjach kieszeniowych i wykonywaniu wkładek intarsyjnych. Tutaj kluczowa staje się średnica narzędzia w kontekście offsetu frezu. Offset to różnica między promieniem narzędzia a faktyczną szerokością cięcia, wynikająca z kinematyki ruchu maszyny. Generator intarsji stosuje wzór uwzględniający ten offset: X = offset + szerokość, Y = offset + (szerokość, głębokość). Bez wliczenia tego parametru kieszeń i wkładka nie będą do siebie pasować, co przy próbie złożenia intarsji ujawni się jako błąd rzędu dziesiątych części milimetra.

Podobny artykuł cięcie cnc płyty fornirowej

Jakość ostrza ma znaczenie nie mniejsze niż jego geometria. Węglik spiekany (HW) ogranicza ryzyko stępienia przy pracy w fornirze naturalnym, który zawiera substancje żywiczne działające ściernie na tańsze stale szybko tnęce. Diament polikrystaliczny (PCD) reprezentuje najwyższą klasę trwałości, jednak jego cena jest uzasadniona tylko przy produkcji seryjnej, gdzie czas pracy narzędzia przekłada się bezpośrednio na koszt jednostkowy wyrobu.

Optymalne parametry obróbki CNC dla forniru

Prędkość obrotowa wrzeciona determinuje, ile razy na sekundę ostrze przecina strukturę forniru. Dla forniru o grubości 0,6 mm zakres 18 000-24 000 obrotów na minutę okazuje się optymalny dla frezów V-bit 30°. Niższe obroty powodują szarpotanie i wyrywanie włókien prostopadle do kierunku cięcia. Wyższe zwiększają generowane ciepło, co w materiale o tak niskiej masie prowadzi do mikropęknięć w strukturze kleju między warstwami forniru.

Posuw na obrót stanowi parametr krytyczny dla jakości krawędzi ciętej powierzchni. Wartość 0,05-0,12 mm na obrót przy frezie V-bit 30° pozwala na uzyskanie czystej krawędzi bez widocznych micro-naderwań. Zbyt szybki posuw powoduje wypychanie materiału przed ostrzem, co skutkuje postrzępioną krawędzią. Zbyt wolny posuw zwiększa czas obróbki i generuje nadmierne ciepło tarcia, szczególnie przy cięciu wzdłuż włókien, gdzie opór jest niższy, ale reakcja forniru na przegrzanie pozostaje problematyczna.

Głębokość cięcia w jednym przejściu nie powinna przekraczać grubości forniru. Przy grubości 0,6 mm maksymalna głębokość jednego przejścia wynosi 0,5 mm, co pozostawia margines bezpieczeństwa zapobiegający wciąganiu materiału pod ostrze. Przy cięciu wzdłużnego forniru z forniru nakładanego wielowarstwowo konieczne jest uwzględnienie kierunku ułożenia warstw i dostosowanie parametrów dla każdego segmentu z osobna. Prędkość cięcia podawania (feed rate) w/mm na minutę oblicza się na podstawie prędkości obrotowej i posuwu na obrót, a jej optymalna wartość dla frezu V-bit 30° przy obrotach 20 000 wynosi około 1000-1500 mm/min.

Parametry dla frezów prostych różnią się istotnie. Przy średnicy 3 mm i głębokości kieszeni równej grubości forniru (0,6 mm) obroty można utrzymać w zakresie 15 000-18 000, natomiast posuw na obrót zwiększa się do 0,1-0,18 mm ze względu na większą powierzchnię skrawania. Frez prosty wymaga mniejszej precyzji kątowej, ale kompensuje to większą wrażliwością na błędy wyrównania osi wrzeciona z powierzchnią materiału.

Zestawienie parametrów cięcia

Jak uniknąć delaminacji forniru podczas cięcia

Delaminacja to rozwarstwienie forniru wzdłuż klejonych spoin, które może nastąpić podczas cięcia CNC, szczególnie gdy parametry obróbki generują siły prostopadłe do kierunku laminacji. Mechanizm tego zjawiska wiąże się z naprężeniami ścinającymi, które powstają na granicy warstw kleju pod wpływem miejscowego przegrzania i nacisku ostrza. Kleje stosowane w fornirze naturalnym tracą swoje właściwości adhęzyjne już przy temperaturze przekraczającej 60°C, a podczas cięcia temperatura w strefie skrawania łatwo przekracza tę wartość.

Pierwszym działaniem prewencyjnym jest kontrola siły docisku wrzeciona do materiału. Zbyt wysoka siła docisku powoduje, że fornir ugina się przed ostrzem, a następnie sprężynuje, generując mikropęknięcia wzdłuż warstw. Regulacja parametru plunge rate (prędkość zagłębiania) ma kluczowe znaczenie przy wejściu ostrza w materiał. Wartość 200-400 mm/min pozwala na kontrolowane wejście bez gwałtownego uderzenia w powierzchnię forniru.

Wilgotność forniru przed obróbką powinna mieścić się w przedziale 8-12%. Zbyt suchy fornir (poniżej 6%) staje się kruchy i podatny na rozwarstwienie pod wpływem naprężeń skrawania. Zbyt wilgotny fornir (powyżej 15%) traci sztywność i reaguje bujaniem podczas cięcia, co destabilizuje tor ostrza. Pomiar wilgotności względnej przed umieszczeniem forniru na stole roboczym pozwala uniknąć problemów, które w przeciwnym razie ujawniłyby się dopiero po wycięciu detalu.

Strategia wieloprzebiegowego cięcia (roughing + finishing) eliminuje ryzyko delaminacji przy obróbce kształtów zamkniętych. Przejście zgrubne wykonane frezem o większej średnicy pozostawia materiał na obwodzie detalu, który następnie usuwany jest w przejściu wykańczającym. Ta metoda ogranicza czas skrawania w pobliżu krawędzi finalnej do minimum, zmniejszając ryzyko przegrzania spoiny klejowej na jej newralgicznym odcinku. Odstęp między przejściem zgrubnym a wykańczającym powinien wynosić 0,15-0,2 mm, co wystarczy do usunięcia deformacji powstałych podczas pierwszej operacji.

Stosowanie spirali antywibracyjnej (helical entry) przy zagłębianiu ostrza redukuje naprężenia uderzeniowe na początkowym etapie cięcia. Zamiast pionowego wejścia ostrza prostopadle do powierzchni, spirala rozłoży nacisk na dłuższy okres czasu, zmniejszając szczytową wartość siły uderzeniowej. Parametr entry angle (kąt wejścia spirali) powinien wynosić 1-3°, co zapewnia płynne przejście z ruchu poziomego do pionowego bez nagłej zmiany kierunku obciążenia.

Intarsja i dekoracje z forniru projektowanie na CNC

Intarsja wykonywana przy użyciu technologii CNC opiera się na zasadzie komplementarności kształtów wkładek. Część męska (występ) i część żeńska (wgłębienie) muszą mieć identyczne wymiary wzdłuż płaszczyzny, a ich głębokości muszą współgrać tak, aby po złożeniu powierzchnia forniru stanowiła jednorodną płaszczyznę. Podstawowym błędem projektowym jest traktowanie obu części jako lustrzanych odbić. W rzeczywistości występ forniru musi być płytszy od wgłębienia o grubość materiału, ponieważ po włożeniu występu część powierzchniowa forniru z występem musi zrównać się z powierzchnią forniru podłoża.

Generator intarsji uwzględniający offset frezu prostego działa według wzorów uwzględniających nie tylko wymiary geometryczne, ale i kompensację toru narzędzia. Dla kieszeni prostej (prostokątnej) obliczenie pozycji ścieżki uwzględnia offset jako połowę średnicy frezu. Wzór X = offset + szerokość definiuje zewnętrzny wymiar ścieżki dla kieszeni, natomiast Y = offset + (szerokość, głębokość) koryguje wymiar głębokości w kontekście offsetu. Bez tej korekty wymiary gotowego elementu będą o wartość offsetu większe od projektowanych, co uniemożliwi precyzyjne dopasowanie wkładek.

Projektowanie dekoracyjnych paneli forniurowych wymaga zrozumienia zachowania forniru w kontekście kierunku włókien. Wzory geometryczne oparte na symetrii osiowej będą wyglądać inaczej w zależności od orientacji forniru względem tych osi. Intarsja kwiatowa wykonana na fornirze o kierunku włókien równoległym do płaszczyzny cięcia wymaga innego rozplanowania niż identyczny wzór wykonany na fornirze ciętym prostopadle do kierunku włókien. Różnica ta wpływa na sposób cięcia włókien podczas przebijania się przez kolejne warstwy oraz na podatność krawędzi na strzępienie.

Podłoże pod intarsję CNC musi być stabilne wymiarowo i chemicznie kompatybilne z klejem stosowanym do osadzania wkładek. Sklejka liściasta lub MDF o grubości minimum 12 mm zapewnia odpowiednią sztywność podłoża. Przed rozpoczęciem obróbki podłoże należy wypoziomować z tolerancją 0,1 mm na całej powierzchni, ponieważ nawet niewielkie odchylenie od poziomu przekłada się na błędy głębokości cięcia na dystansie całego panelu. Klejenie wkładek wykonuje się najczęściej klejem termotopliwym lub dwuskładnikowym epoksydowym, przy czym czas prasowania determinuje gatunek kleju i grubość warstwy.

Kontrola jakości cięcia CNC forniru

Ocena jakości cięcia forniru na CNC obejmuje trzy wymiary: geometryczny, wizualny i strukturalny. Kontrola geometryczna polega na pomiarze wymiarów gotowego detalu suwmiarką z dokładnością 0,01 mm i porównaniu ich z projektem. Odchylenia powyżej 0,1 mm na kluczowych wymiarach funkcjonalnych świadczą o problemach z torem narzędzia lub kompensacją offsetu w oprogramowaniu.

Ocena wizualna koncentruje się na krawędzi cięcia, która powinna być prosta i wolna od strzępów, niezależnie od kierunku cięcia względem włókien. Sprawdzenie polega na oświetleniu krawędzi pod kątem ostrzegawczym, co uwidacznia wszelkie nierówności niewidoczne w świetle rozproszonym. Obecność mikropiczeni (drobnych wystających włókien) na krawędzi ciętej oznacza zbyt wysoką prędkość posuwu lub stępione ostrze.

Kontrola strukturalna obejmuje weryfikację spójności warstw forniru w płaszczyźnie prostopadłej do cięcia. Przyłoście szkiełka powiększającego do powierzchni przekroju pozwala na ocenę jakości kleju między warstwami. Rozwarstwienie widoczne gołym okiem oznacza błąd w procesie klejenia forniru bazowego lub uszkodzenie termiczne podczas obróbki. Test zginania próbki w kierunku prostopadłym do warstw ujawnia hidden delamination, która nie manifestuje się w płaszczyźnie powierzchni.

Dokumentacja parametrów obróbki dla każdego zlecenia umożliwia odtworzenie warunków, w których powstał produkt wolny od wad. Zapis prędkości obrotowej, posuwu, głębokości cięcia i użytego narzędzia tworzy ślad procesu niezbędny w przypadku reklamacji lub konieczności powtórzenia produkcji. W profesjonalnych warsztatach protokół kontrolny zawiera również pomiary klimatyczne pomieszczenia (temperatura, wilgotność względna), ponieważ warunki środowiskowe wpływają na zachowanie forniru podczas obróbki.

Zanim przystąpisz do obróbki całej partii forniru, wykonaj test na jednym fragmencie. Cięcie ne o wymiarach 100×100 mm pozwoli zweryfikować ustawienia bez ryzyka zniszczenia kosztownego materiału. Rejestruj parametry każdego testu i stopniowo je koryguj, aż uzyskasz krawędź wolną od strzępów i w pełni odpowiadającą wymiarom projektowym.
