Co wchodzi w skład elewacji budynku i jak to ogarnąć

Trzydzieści do czterdziestu procent strat ciepła w budynku mieszka się w ścianach, a w skład elewacji wchodzi znacznie więcej niż widoczny z ulicy tynk. Dobrze zaprojektowana fasada to precyzyjny układ warstw, z których każda pełni odrębną funkcję ochronną, termiczną i estetyczną. Poniżej rozkładamy ten system na czynniki pierwsze, wraz z liczbami, normami i pułapkami, które kosztują inwestorów najwięcej pieniędzy.

• Siedem warstw, które decydują o tym, czy elewacja przetrwa dekadę czy trzy
• System ETICS krok po kroku: od kleju po tynk
• Materiały termoizolacyjne: porównanie parametrów i zastosowań
• Akcesoria wykończeniowe: detale, które robią różnicę
• Najczęstsze błędy przy budowie elewacji, których łatwo uniknąć
• Jak świadomie zaplanować elewację

Co wchodzi w skład elewacji budynku w pigułce:
1. Ściana nośna (beton, cegła, pustaki, drewno).
2. Warstwa kleju lub zaprawy mocującej izolację.
3. Termoizolacja (EPS, XPS, wełna mineralna, PIR, pianka fenolowa).
4. Łączniki mechaniczne (kołki, talerzyki, wkręty).
5. Warstwa zbrojona (siatka z włókna szklanego zatopiona w kleju).
6. Tynk cienkowarstwowy lub okładzina elewacyjna.
7. Cokół, obróbki blacharskie, parapety, profile dylatacyjne i listwy wykończeniowe.

Siedem warstw, które decydują o tym, czy elewacja przetrwa dekadę czy trzy

Elewacja zaczyna się tam, gdzie kończy się strop i ściana konstrukcyjna. Pierwszą warstwą jest sam mur: beton komórkowy, cegła ceramiczna, silka, a w budynkach szkieletowych płyta OSB na słupkach. Jej zadanie to przenoszenie obciążeń, nie ochrona przed zimnem. Bez izolacji termicznej ściana z betonu komórkowego o grubości 24 cm osiąga współczynnik przenikania ciepła U na poziomie około 0,55 W/(m²·K), podczas gdy obecne wymagania techniczne WT 2021 żądają U ≤ 0,20 W/(m²·K) dla ścian zewnętrznych w nowych budynkach mieszkalnych.

Na mur trafia warstwa kleju, zwykle cementowego, rozprowadzana na pacy zębatej 10-12 mm lub nakładana metodą obwodowo-punktową (pasmo obwodowe plus kilka placków w środku płyty). Klej musi pokryć co najmniej 40% powierzchni płyty izolacyjnej. To nie kaprys producenta: zbyt mała powierzchnia styku oznacza konwekcję powietrza za styropianem i punktowe wychładzanie, które widać potem jako ciemne smugi na tynku.

Trzecią warstwą jest sama termoizolacja, a wybór materiału wpływa na grubość, zachowanie w pożarze i komfort akustyczny. Polistyren ekspandowany EPS o λ = 0,038 W/(m·K) wypada gorzej niż pianka PIR przy λ = 0,022 W/(m·K), ale kosztuje trzykrotnie mniej. W budownictwie mieszkaniowym króluje EPS, natomiast w obiektach o podwyższonej odporności ogniowej lub w okolicach narażonych na silne zawilgocenie stosuje się wełnę mineralną lub XPS.

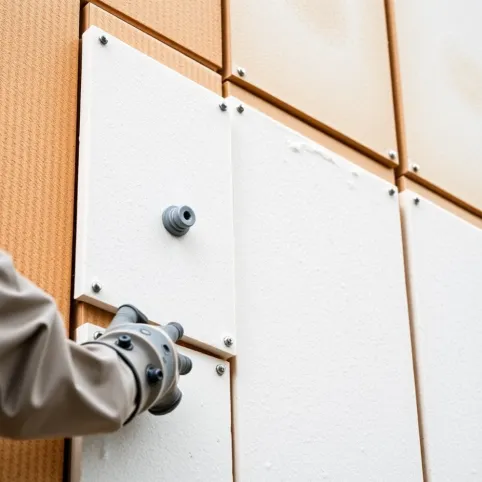

Po przyklejeniu izolacji przychodzi czas na kołkowanie, czyli mechaniczne mocowanie płyt łącznikami tworzywowymi lub stalowymi. Norma PN-EN 13499 dla systemów EPS oraz ETAG 014 dla łączników definiują liczbę kołków na metr kwadratowy w zależności od strefy wiatrowej, wysokości budynku i rodzaju podłoża. W strefie narożnej budynku o wysokości 18 m może to być 8-10 sztuk na m², w strefie środkowej wystarczy 4-6. Decyduje obliczeniowe ssanie wiatru, nie widzimisię wykonawcy.

Piątą warstwą jest zbrojenie: alkaloodporna siatka z włókna szklanego o masie powierzchniowej 145-165 g/m², zatopiona w 3-5 mm warstwie kleju. Siatka przejmuje naprężenia termiczne między sztywnym styropianem a elastycznym tynkiem. Bez niej tynk pęka w miejscach styku płyt już po pierwszej zimie. Zbrojenie obejmuje także narożniki okien, gdzie siatkę układa się pod kątem 45° jako dodatkowe zabezpieczenie przed rysami ukośnymi.

Przedostatnia warstwa to wyprawa tynkarska, najczęściej cienkowarstwowa: akrylowa, silikonowa, silikatowa lub mineralna. Tynk mineralny kosztuje najmniej (od 18 zł/m²), ale wymaga malowania farbą elewacyjną. Silikonowy łączy hydrofobowość z paroprzepuszczalnością i utrzymuje czystość przez lata, jego cena zaczyna się od 45 zł/m². Grubość tynku to zaledwie 1,5-3 mm, ale odpowiada za cały odbiór wizualny budynku.

Ostatnią, siódmą warstwę tworzą elementy wykończeniowe i ochronne: cokół z materiału odpornego na wodę (XPS, płytki klinkierowe, tynk mozaikowy), listwy startowe z PVC lub aluminium, profile dylatacyjne przy narożach dłuższych niż 12 m, parapety zewnętrzne z kapinosem odprowadzającym wodę 3-5 cm od lica elewacji, a także obróbki blacharskie wokół okien i przy gzymsach. Te detale kosztują 8-12% budżetu elewacji, a decydują o tym, czy woda deszczowa zacznie niszczyć warstwy pod spodem.

System ETICS krok po kroku: od kleju po tynk

System ETICS (External Thermal Insulation Composite System) to technologia zespolonego ocieplenia, w której wszystkie warstwy są ze sobą kompatybilne chemicznie i objęte jedną aprobatą techniczną. Europejska Ocena Techniczna ETA oraz norma PN-EN 13499 dla EPS określają minimalne grubości, zużycie kleju i wymagania dla łączników. Bez trzymania się jednego systemu producent nie gwarantuje ani trwałości, ani klasyfikacji ogniowej.

Krok pierwszy to przygotowanie podłoża. Mur musi być nośny, suchy i oczyszczony z luźnych fragmentów. Próba przyczepności polega na przyklejeniu kawałków styropianu 10×10 cm w kilku miejscach i próbie oderwania po 24 godzinach. Jeśli pękają w strukturze, a nie na styku, podłoże jest gotowe. Przy słabej przyczepności stosuje się gruntowanie lub dodatkowe kołkowanie, a czasem warstwę pośrednią z zaprawy wyrównującej.

Krok drugi to montaż listwy startowej na wysokości 30-50 cm powyżej poziomu terenu, zależnie od projektowanego cokołu. Listwa z PVC lub aluminium musi być wypoziomowana co do milimetra, bo każde odchylenie widać jako krzywą na całej elewacji. Łączy się ją kołkami rozporowymi co 30 cm, a między listwami zostawia 2-3 mm szczeliny dylatacyjne.

Krok trzeci to klejenie płyt izolacyjnych od dołu do góry, z przewiązaniem spoin jak w murze (na mijankę). Każda płyta EPS λ 0,038 ma typowy rozmiar 100×50 cm i grubość zależną od obliczeń cieplnych, najczęściej 15-20 cm. Zużycie kleju cementowego to 4-6 kg/m² przy metodzie pasmowo-punktowej, czyli około jednego worka 25 kg na 4-5 m². Płyty dociska się pacą, nie uderza młotkiem, by nie wyginały się w „poduszkę".

Krok czwarty to kołkowanie, wykonywane po minimum 24 godzinach od klejenia. Łączniki wbijane lub wkręcane trafiają w styk czterech płyt (tzw. montaż typu T) lub w płytę z talerzykiem dociskowym o średnicy 60 mm. Strefa narożnikowa, czyli pas do 2 m od narożnika budynu na każdą stronę, wymaga zwiększonej liczby łączników, zwykle 8-10 szt./m² dla budynku do 25 m wysokości.

Nie kołkuj w odległości mniejszej niż 15 cm od krawędzi ściany ani przez samą siatkę zbrojącą. Kołek musi wchodzić przez świeżą płytę izolacyjną, inaczej punkt mocowania staje się mostkiem termicznym i miejscem kondensacji pary wodnej. Wyjątkiem są łączniki zagłębione (typu C i D wg ETAG 014), które chowają talerzyk w styropianie i nakrywa się go krążkiem izolacji.

Krok piąty to szlifowanie styropianu pacą z grubym papierem ściernym. Każda nierówność większa niż 2 mm na metr bieżącym przełoży się na widoczny defekt tynku. Pył trzeba zmieść, nie zmywać wodą, bo otwarty styropian chłonie wilgoć jak gąbka.

Krok szósty to warstwa zbrojona. Na płyty nakłada się 3-5 mm kleju, wciska siatkę z włókna szklanego i ściąga pacą tak, by siatka znalazła się w 1/3 grubości warstwy, bliżej zewnętrznej powierzchni. Zakład siatek minimum 10 cm, w narożach okien dodatkowe paski siatki ukośne 20×30 cm. Bez tego zbrojenia rysy pojawiają się w ciągu 2-3 sezonów grzewczych.

Krok siódmy to gruntowanie po wyschnięciu warstwy zbrojonej, zwykle po 48-72 godzinach. Grunt wyrównuje chłonność i zwiększa przyczepność tynku. Krok ósmy to nakładanie tynku cienkowarstwowego w grubości ziarna (1,5-3 mm), ręcznie lub maszynowo. Tynk schnie 24 godziny, ale pełną odporność uzyskuje po 28 dniach.

Checklist ETICS, którą warto mieć na budowie

• Czy ściana jest oczyszczona i zagruntowana?
• Czy listwa startowa jest wypoziomowana laserem?
• Czy płyty są ułożone na mijankę, bez krzyżowych spoin?
• Czy zużycie kleju wynosi minimum 4 kg/m²?
• Czy kołkowanie odbywa się po 24 h od klejenia?
• Czy strefa narożnikowa ma zwiększoną liczbę łączników?
• Czy siatka zachodzi na siebie minimum 10 cm?
• Czy narożniki okien mają dodatkowe paski ukośne?
• Czy grunt i tynk pochodzą z jednego systemu?
• Czy prace prowadzone są w temperaturze 5-25°C, bez deszczu?

Łączniki i kołki do ocieplenia: dobór do podłoża

Łącznik mechaniczny w systemie ETICS to nie dodatek, lecz element przenoszący siły ssące wiatru. Dla budynku o wysokości 18 m w II strefie wiatrowej Polski obciążenie sięga 1,2-1,8 kPa, co przy talerzyku 60 mm daje siłę wyrywającą 0,4-0,5 kN na łącznik. Standardowy kołek z trzpieniem stalowym przenosi 0,9-1,5 kN w zależności od podłoża.

Wybór kołka zaczyna się od rozpoznania ściany. Beton klasy C20/25 przyjmuje kołki uniwersalne z wkrętem stalowym. Cegła pełna ceramiczna toleruje łączniki wkręcane z poliamidu. Cegła dziurawka i pustaki ceramiczne (Porotherm, Termoporotherm) wymagają kołków z wydłużoną strefą rozporową i zmniejszonym momentem dokręcania, by nie rozsadzić ścianek wewnętrznych. Beton komórkowy (AAC, gazobeton) potrzebuje kołków spiralnych lub wkręcanych bez wstępnego nawiercania.

Głębokość zakotwienia to parametr, na którym nie wolno oszczędzać. Dla podłoży pełnych minimalne osadzenie wynosi 25 mm, dla podłoży otworowych 40-60 mm, a dla betonu lekkiego nawet 70 mm. Kołek powinien wejść w ścianę co najmniej 25 mm głębiej niż grubość warstw nienośnych (tynk wewnętrzny, stare warstwy wykończeniowe).

Typy łączników wg ETAG 014 dzielą się na: A (wbijane z trzpieniem tworzywowym, do podłoży lekkich), B (wbijane z trzpieniem metalowym), C (wkręcane z talerzykiem zagłębionym w styropianie), D (wkręcane z talerzykiem na powierzchni), E (z dodatkowym talerzykiem powiększonym 90 lub 140 mm do wełny mineralnej). Na budynku powyżej 25 m zaleca się łączniki typu C z trzpieniem stalowym, bo kołki plastikowe tracą sztywność pod obciążeniem termicznym.

Strefa wiatrowa to obszar geograficzny z przypisaną wartością ciśnienia odniesienia. Polska dzieli się na trzy strefy: I (0,30-0,40 kPa) obejmująca większość terenu, II (0,35-0,45 kPa) dla pasa nadmorskiego i Podlasia, III (0,45-0,55 kPa) dla terenów górskich i Przedgórza Sudeckiego. Na tej podstawie projektant oblicza liczbę łączników, która w strefie I i wysokości 10 m wynosi 4 szt./m² w środku ściany i 6 szt./m² w pasie narożnym.

Materiały termoizolacyjne: porównanie parametrów i zastosowań

Każdy materiał izolacyjny ma inny profil cieplny, ogniowy i cenowy. Poniższa tabela zbiera kluczowe dane dla pięciu najpopularniejszych rozwiązań na rynku polskim.

EPS 70 (dawniej styropian FS15) to klasyka polskiego budownictwa jednorodzinnego. Niski koszt, łatwa obróbka i przewidywalne zachowanie sprawiają, że trafia na 70-80% nowych elewacji. Słabo znosi kontakt z rozpuszczalnikami organicznymi, więc nie wolno montować go w pobliżu świeżych powłok bitumicznych bez warstwy oddzielającej.

XPS (polistyren ekstrudowany) ma strukturę zamknięto-komórkową, przez co nie nasiąka wodą. To jedyny materiał, który bez dodatkowej hydroizolacji wytrzymuje kontakt z gruntu i wilgocią kapilarnej cokołu. Cenę ma wyższą o 60-80% od EPS, ale na cokole wystarczy warstwa 8-10 cm zamiast 15 cm ze względu na lepsze λ.

Wełna mineralna (skalna lub szklana) kosztuje najwięcej, ale jest niepalna (klasa A1 wg Euroklasy) i paroprzepuszczalna. W budynku z wentylacją grawitacyjną pozwala ścianom oddychać, co zmniejsza ryzyko kondensacji. Na elewacjach wysokich powyżej 25 m, gdzie wymagana jest odporność na ogień NRO, wełna mineralna staje się obowiązkowa.

PIR i pianka fenolowa to wybór przy modernizacjach, gdzie liczy się każdy centymetr. λ = 0,022 W/(m·K) oznacza, że 12 cm PIR zastępuje 20 cm EPS. Minus: cena od 110 zł/m² i konieczność precyzyjnego montażu, bo płyty są mniej wybaczające błędy niż styropian.

Akcesoria wykończeniowe: detale, które robią różnicę

Detale elewacji stanowią zaledwie 8-12% kosztów, ale odpowiadają za 80% reklamacji. Kapinos na parapecie, listwa okapnikowa nad oknem, profil dylatacyjny przy narożach dłuższych niż 12 m to elementy, których brak widać po pierwszej zimie jako zacieki i pęknięcia.

Listwy startowe (cokołowe) z PVC chronią dolną krawędź izolacji przed wodą i uszkodzeniami mechanicznymi. Wybiera się je z kapinosem odprowadzającym wodę 2-3 cm przed lico tynku. Profile narożnikowe z siatką ułatwiają uzyskanie prostego narożnika i wzmacniają jego odporność na uderzenia.

Profile dylatacyjne montuje się przy przejściach między ścianami o różnej rozszerzalności cieplnej (np. fragment żelbetowy przylegający do ściany murowanej) oraz na ścianach dłuższych niż 12 m w jednym ciągu. Brak dylatacji w takiej ścianie powoduje rysy pionowe w tynku, których nie da się naprawić bez przecięcia elewacji.

Parapety zewnętrzne montuje się z nachyleniem minimum 5° na zewnątrz, z kapinosem 3-5 cm wystającym poza lico tynku. Bez kapinosa woda kapie po elewacji, brudzi ją i wnika w styk parapetu z tynkiem, tworząc punkt zamarzania.

Obróbki blacharskie wokół okien, gzymsów i attyk wykonuje się z blachy stalowej powlekanej lub aluminiowej o grubości minimum 0,5 mm. Zagięcia boczne 1-2 cm chowane pod tynk, by woda nie wnikała pod obróbkę.

Najczęstsze błędy przy budowie elewacji, których łatwo uniknąć

Pomijanie kołkowania to klasyk polskiej budowy. Wykonawca argumentuje, że klej „trzyma wystarczająco", zapominając, że klej nie przenosi sił ssących wiatru, a jedynie siły ścinające. Na elewacji północnej, osłoniętej i niewidocznej, brak kołków ujawnia się po pierwszej wichurze jako tynk leżący na trawniku.

Złe łączniki to drugi grzech. Kołki uniwersalne do betonu w ścianie z Porothermu kruszą ceramikę i tracą rozparcie. Efekt: tynk trzyma się przez 2-3 lata, potem odpada płatami wraz z kołkami. Rozwiązanie: dobór kołka do podłoża według aprobaty technicznej, nie według ceny w hurtowni.

Brak listew startowych przy elewacji bezpośrednio na gruncie oznacza stałe podciąganie wilgoci w pierwszą warstwę styropianu. EPS nasiąka, traci izolacyjność i po kilku sezonach kruszeje. Rozwiązanie: cokół z XPS lub tynk mozaikowy minimum 30 cm nad terenem.

Montaż w deszczu lub przy temperaturze poniżej 5°C. Klej cementowy potrzebuje temperatury powyżej 5°C i wilgotności poniżej 80% przez 24 godziny od nałożenia. Zimowy tynk pęka, letni schnie zbyt szybko i nie wiąże prawidłowo. Harmonogram prac elewacyjnych musi uwzględniać prognozę pogody, nie termin inwestora.

Brak dylatacji przy narożach i przy ścianach dłuższych niż 12 m. Tynk pracuje pod wpływem temperatury, brak szczeliny oznacza rysy kontrolowane w losowych miejscach. Rozwiązanie: profile dylatacyjne w rozstawie co 8-12 m, obowiązkowo na narożach budynków o nieregularnym kształcie.

Zbyt mała liczba kołków w strefie narożnikowej. Wiatr w narożniku budynku generuje ssanie 1,5-2 razy większe niż w środku ściany. Jeśli projekt przewiduje 4 szt./m² w środku, w pasie 2 m od narożnika musi być 8 szt./m². Bez tego elewacja w narożniku „odchodzi" od ściany.

Mieszanie systemów. Wykonawca kupuje klej jednego producenta, siatkę drugiego, tynk trzeciego. System ETICS działa tylko jako komplet, bo każdy producent dobiera skład chemiczny pod swoje warstwy. Mieszanie oznacza utratę gwarancji i nieprzewidywalną przyczepność między warstwami.

Złota zasada: jeden system od jednego producenta, jedna ekipa, jedna aprobata techniczna. Każde odstępstwo kosztuje potem latem reklamacji, a zimą poprawek.

Jak świadomie zaplanować elewację

Świadomy inwestor zaczyna od projektu, nie od koloru tynku. Projekt elewacji powinien zawierać obliczenia cieplne, dobór grubości izolacji dla każdej przegrody, mapę stref wiatrowych, schemat rozmieszczenia łączników i detale obróbek. Bez tych danych wykonawca improwizuje, a improwizacja na elewacji kosztuje podwójnie: raz za robociznę, drugi raz za poprawki.

Kolejny krok to wybór systemu z aprobatą ETA lub KOT (Krajowa Ocena Techniczna). Systemy z aprobatą przeszły badania wytrzymałościowe, ogniowe i mrozoodporne. Systemy bez aprobaty to ruletka, w której przegrany jest zawsze inwestor.

Warto poprosić wykonawcę o referencje i obejrzeć elewację wykonaną minimum 3 lata wcześniej. Wtedy widać, jak system reaguje na polskie zimy: czy tynk nie pęka, czy kolor nie blaknie, czy nie widać rys przy oknach.

Na koniec zostaje odbiór. Oględziny elewacji po zakończeniu prac obejmują sprawdzenie równości (odchylenie 2 mm na 2 m łaty), braku pęknięć, poprawności obróbek i działania kapinosów. Protokół odbioru z listą usterek chroni inwestora przed pochopnym rozliczeniem wykonawcy.

Pytania, które warto zadać wykonawcy przed podpisaniem umowy:
• Jaki system ETICS i czy posiada aprobatę ETA?
• Ile kołków na m² w strefie środkowej i narożnikowej?
• Jaka będzie grubość izolacji i na jakiej podstawie dobrana?
• Kto dostarcza listwy, profile i parapety?
• Jakie warunki pogodowe dopuszcza harmonogram prac?

Źródła i normy

Dane techniczne i wymagania zaczerpnięto z: Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst ujednolicony, Dz.U. 2022 poz. 1225), normy PN-EN 13499 (systemy ociepleń z EPS), ETAG 014 (łączniki do systemów ETICS), wytycznych Europejskiego Stowarzyszenia ETICS (EAE) oraz publikacji ITB dotyczących projektowania przegród zewnętrznych. Strona Instytutu Techniki Budowlanej: itb.pl.
