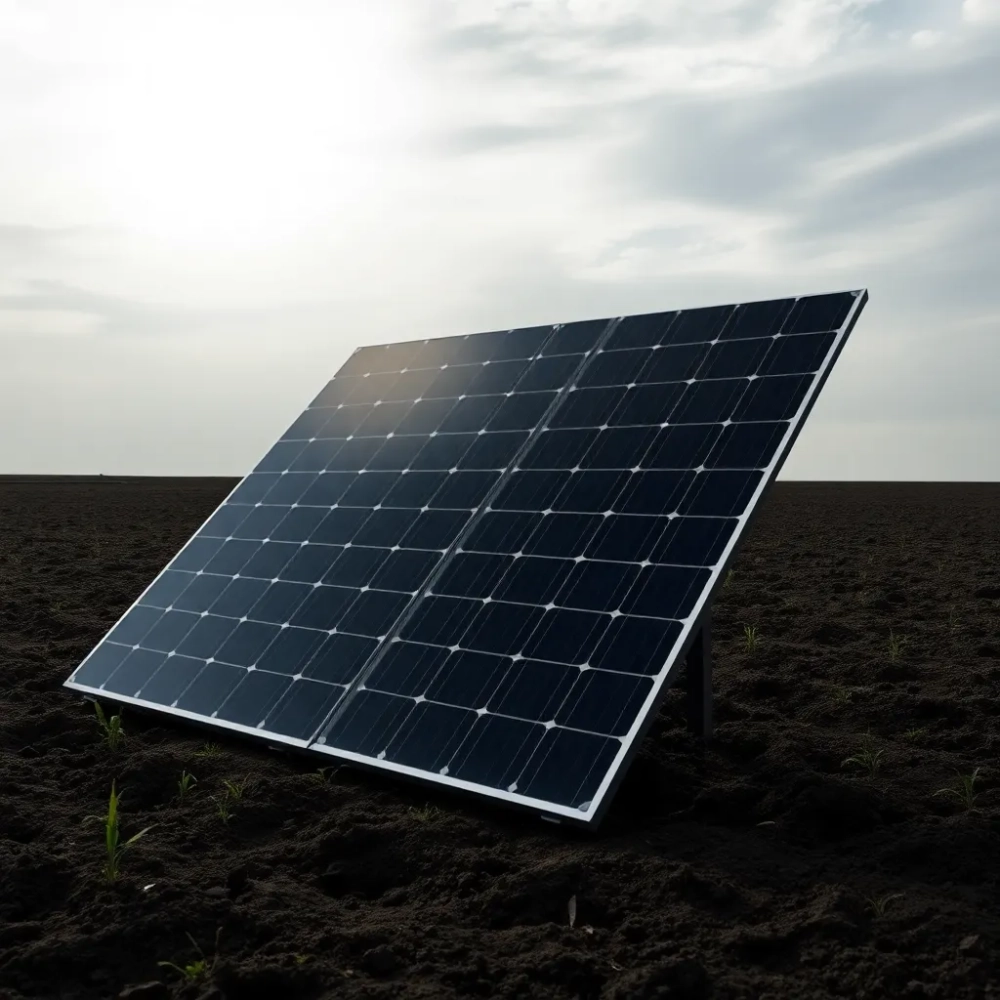

Czy panel fotowoltaiczny może porazić prądem? Prawda o napięciu DC

Tak, panel fotowoltaiczny może porazić prądem, ale tylko w ściśle określonych okolicznościach: przy uszkodzonej izolacji, przerwanym obwodzie, dotyku odsłoniętych przewodów stałoprądowych lub podczas pożaru, gdy temperatura topi powłoki ochronne. Przy sprawnej, prawidłowo zaprojektowanej i utrzymanej instalacji ryzyko porażenia spada niemal do zera, mimo że pojedynczy moduł generuje od 30 V do ponad 50 V napięcia, a string złożony z dwudziestu paneli osiąga 600-1000 V DC. W Polsce pracuje już ponad 1,6 miliona instalacji PV, a statystyki Komendy Głównej Państwowej Straży Pożarnej odnotowują rocznie kilkaset incydentów pożarowych, co przy tej skali stanowi ułamek procenta. Kluczem pozostaje świadomość, gdzie dokładnie czai się niebezpieczeństwo i jakie zabezpieczenia eliminują je fizycznie, a nie tylko proceduralnie.

• Skąd bierze się realne ryzyko porażenia w instalacji PV
• Optymalizatory mocy a mikroinwertery a bezpieczeństwo
• Normy i zabezpieczenia przeciwporażeniowe w PV
• Protokół straży pożarnej przy pożarze fotowoltaiki
• Co robić, gdy panel ulegnie uszkodzeniu
• Pięć zasad bezpieczeństwa, które warto zapamiętać

Skąd bierze się realne ryzyko porażenia w instalacji PV

Panele fotowoltaiczne wytwarzają prąd stały, który ma jedną podstępna cechę: nie znika po odcięciu inwertera. Dopóki na ogniwo pada światło, moduł pozostaje źródłem napięcia. To fundamentalna różnica wobec klasycznej instalacji elektrycznej, gdzie wyłączenie bezpiecznika natychmiast zdejmuje potencjał z przewodów.

W typowej instalacji dachowej dziesięć paneli połączonych szeregowo tworzy string o napięciu około 400-500 V. Dwadzieścia paneli przekracza 800 V, a duże instalacje naziemne dochodzą do 1500 V DC. To wartości śmiertelnie niebezpieczne, ponieważ prąd stały powyżej 60 V wywołuje trwałe skurcze mięśni, a prąd przemienny powyżej 50 V przy częstotliwości sieciowej bywa równie groźny. Organizacja IEA-PVPS podkreśla, że bezpośrednie porażenie zdarza się niezwykle rzadko i zwykle wymaga kontaktu z nieizolowanym fragmentem przewodu lub złączem MC4.

Najczęstsze źródła wypadków to uszkodzenia mechaniczne (grad, grad z wichurą, upadek gałęzi), degradacja izolacji po kilkunastu latach eksploatacji, błędy montażowe (niedokręcone złącza, brak osłon) oraz ingerencja osób nieuprawnionych. Ryzyko rośnie lawinowo podczas pożaru, gdy temperatura przekracza 250°C, a izolacja XLPE zaczyna płynąć i odsłania miedziane żyły pod pełnym napięciem.

Tabela 1. Główne źródła zagrożeń w instalacji PV

Skala napięć wyjaśnia, dlaczego standardowe bezpieczniki różnicowoprądowe RCD nie zawsze działają poprawnie w obwodzie DC. Typowy RCD typu AC wykrywa jedynie prąd przemienny, dlatego w instalacjach PV stosuje się warianty typu B, reagujące zarówno na składową przemienną, jak i stałą. Pominięcie tego detalu w projekcie bywa przyczyną tragedii.

Łuk elektryczny i AFCI w instalacji PV

Łuk elektryczny powstaje, gdy przewód pod napięciem traci ciągłość mechaniczną, ale prąd nadal próbuje płynąć przez mikroskopijną szczelinę powietrzną. Temperatura w punkcie łuku sięga 2000-3000°C, co wystarczy do stopienia aluminium, zapalenia drewnianej konstrukcji dachu i rozprzestrzenienia ognia w ciągu kilkudziesięciu sekund. W raportach CNBOP łuk elektryczny odpowiada za ponad połowę pożarów instalacji PV w budynkach mieszkalnych.

Mechanizm jest prosty fizycznie: złącze MC4 niedokręcone lub skorodowane zwiększa rezystancję przejścia, prąd szuka alternatywnej drogi, powietrze jonizuje się i zaczyna przewodzić. Seriowy łuk w obwodzie DC jest szczególnie niebezpieczny, bo prąd stały nie przechodzi przez zero co pół okresu, jak w AC, więc łuk nie gaśnie samoczynnie. Właśnie dlatego w nowoczesnych inwerterach montuje się moduły AFCI (Arc Fault Circuit Interrupter), analizujące spektrum częstotliwościowe prądu w poszukiwaniu charakterystycznych harmonicznych łuku.

Urządzenie AFCI porównuje przebieg prądu z wzorcem nauczonym na bazie tysięcy testów i potrafi odciąć obwód w ciągu 100-500 ms od wykrycia anomalii. Inwertery SolarEdge, Huawei i Fronius mają tę funkcję w standardzie, ale wymaga ona aktywacji w menu serwisowym i poprawnego okablowania. Warto sprawdzić, czy instalator uruchomił AFCI oraz czy w projekcie uwzględniono wymóg normy UL 1699B obowiązującej dla rynku północnoamerykańskiego, a w Europie normy IEC 63027.

Jak rozpoznać wczesne objawy łuku

Subtelne iskrzenie w złączu objawia się lekkim brązowieniem plastiku, specyficznym zapachem spalenizny i mikroskopijnymi przebarwieniami na stykach. Termowizja wykonana wieczorem przy pracującej instalacji natychmiast pokaże punkt grzewczy. Raz w roku, najlepiej wczesną wiosną przed sezonem burzowym, warto zlecić przegląd kamerą termowizyjną wszystkich stringów, bo sama instalacja nie zasygnalizuje problemu aż do momentu krytycznego.

Optymalizatory mocy a mikroinwertery a bezpieczeństwo

Trzy topologie instalacji PV różnią się przede wszystkim zachowaniem w sytuacji awaryjnej. Klasyczny string inwerter utrzymuje pełne napięcie DC na przewodach nawet po wyłączeniu urządzenia, ponieważ moduły nadal oświetla słońce. Optymalizator mocy montowany przy każdym panelu redukuje napięcie wyjściowe do bezpiecznych 1 V DC w ciągu kilkunastu sekund od zaniku sieci. Mikroinwerter działa podobnie, bo każdy panel ma własny falownik napięcia przemiennego 230 V, a po odcięciu napięcia sieci generator natychmiast milknie.

Funkcja rapid shutdown, wymagana przez NEC 2017 w USA i coraz częściej rekomendowana w Polsce, zakłada sprowadzenie napięcia w obwodzie DC do poziomu poniżej 30 V w czasie nieprzekraczającym 30 sekund od naciśnięcia wyłącznika awaryjnego. To istotne zwłaszcza dla strażaków, którzy muszą bezpiecznie wejść na dach objęty pożarem lub ratować osoby z budynku.

Tabela 2. Porównanie topologii PV pod kątem bezpieczeństwa

Mikroinwertery nie likwidują ryzyka porażenia całkowicie, bo po stronie AC nadal obecne jest 230 V, ale eliminują zagrożenie wysokim napięciem stałym, które odpowiada za większość ciężkich wypadków. Kiedy NIE stosować mikroinwerterów? Przy instalacjach naziemnych powyżej 50 kWp, gdzie koszt jednostkowy staje się nieakceptowalny, oraz przy dachach o dużej powierzchni z minimalnym zacienieniem, gdzie string inwerter z optymalizatorami daje lepszy stosunek ceny do wydajności. Kiedy NIE stosować string inwertera? Na dachach z kominami, lukarnami i drzewami rzucającymi cień w różnych porach dnia, bo jeden zacieniony panel obniża wydajność całego stringu.

Normy i zabezpieczenia przeciwporażeniowe w PV

Polskie prawo nakłada obowiązek projektowania instalacji PV zgodnie z normą PN-HD 60364-7-712, będącą częścią międzynarodowego standardu IEC 60364. Dokument definiuje wymagania dla instalacji elektrycznych niskiego napięcia z uwzględnieniem specyfiki fotowoltaiki, w tym ochronę przeciwporażeniową, dobór przewodów i zabezpieczeń oraz wymogi dotyczące uziemienia. Brak projektu wykonanego przez osobę z uprawnieniami SEP to pierwszy sygnał ostrzegawczy, że instalacja może nie spełniać norm.

Kluczowe zabezpieczenia obejmują RCD typu B (30 mA) chroniący przed upływem prądu stałego, SPD typu 1+2 na wejściu instalacji oraz w pobliżu inwertera (ochrona przed przepięciami atmosferycznymi i łączeniowymi), wyłącznik pożarowy przy falowniku umożliwiający straży odcięcie napięcia z poziomu gruntu oraz prawidłowe uziemienie ram modułów i konstrukcji wsporczej o rezystancji poniżej 10 Ω. Dodatkowo każdy obwód DC wymaga rozłącznika izolacyjnego umieszczonego w łatwo dostępnym miejscu.

Tabela 3. Poziomy zabezpieczeń w instalacji PV

Warunki Techniczne 2023 wprowadziły dodatkowe wymagania dotyczące odporności ogniowej przejść kablowych przez strefy pożarowe budynku. Przewody DC przechodzące przez strop lub ścianę oddzielenia pożarowego muszą być prowadzone w ogniochronnych przepustach klasy EI 60 lub EI 120, zależnie od klasy odporności ogniowej budynku. Wielu instalatorów pomija ten detal, skupiając się na samych modułach i inwerterze, co w razie pożaru tworzy kanał rozprzestrzeniania ognia i dymu.

Checklist przed sezonem burzowym

• Wizualna kontrola złączek MC4 (pęknięcia, przebarwienia, ślady korozji)
• Pomiar rezystancji izolacji miernikiem 500 V DC (minimum 1 MΩ na kV napięcia roboczego)
• Sprawdzenie działania rozłącznika DC i wyłącznika pożarowego
• Termowizja wszystkich stringów przy pełnym nasłonecznieniu
• Weryfikacja ciągłości przewodu uziemiającego
• Test SPD (zielona flaga sygnalizuje sprawność)
• Aktualizacja oznakowania dla straży pożarnej

Protokół straży pożarnej przy pożarze fotowoltaiki

Komenda Główna Państwowej Straży Pożarnej wydała wytyczne dla ratowników mających kontakt z instalacjami PV. Kluczowa zasada brzmi: instalacja fotowoltaiczna pod napięciem pozostaje pod napięciem nawet po odcięciu zasilania budynku, dlatego gaszenie prądem wodnym wymaga zachowania bezpiecznej odległości minimum 1 metra od paneli i okablowania DC. Strażacy używają lanc gaśniczych z dyfuzorem, tworzących mgłę wodną zamiast strumienia ciągłego, co zmniejsza ryzyko porażenia przez rozpryski.

Każda instalacja PV powyżej 3,5 kWp musi być oznakowana tabliczką informacyjną umieszczoną w skrzynce licznikowej lub przy wejściu głównym. Tabliczka zawiera schemat rozmieszczenia paneli, lokalizację rozłącznika DC, dane instalatora oraz numer seryjny inwertera. Ratownik skanując kod QR na tabliczce (coraz częstsza praktyka) uzyskuje dostęp do mapy stringów i punktów odcięcia napięcia.

Wyłącznik pożarowy to dedykowany przycisk montowany przy wejściu do budynku lub w skrzynce zewnętrznej, oznaczony czerwonym symbolem pioruna. Po jego naciśnięciu następuje odcięcie napięcia AC od strony sieci oraz uruchomienie rapid shutdown po stronie DC, co sprowadza napięcie na przewodach do bezpiecznego poziomu w ciągu 30 sekund. Strażak może bezpiecznie wejść na dach lub prowadzić działania gaśnicze bez obawy o kontakt z panelami pod napięciem.

Co robić, gdy panel ulegnie uszkodzeniu

Pęknięty moduł po gradobiciu to nie tylko problem estetyczny, ale realne zagrożenie porażeniem. Mikropęknięcia odsłaniają ogniwa krzemowe, a uszkodzona lamina EVA przestaje izolować. Nigdy nie dotykaj uszkodzonego panelu gołą ręką, nawet jeśli instalacja wydaje się wyłączona. Jeśli zauważysz rozbite szkło, dym lub zapach spalenizny, natychmiast odłącz rozłącznik DC i wyłącznik pożarowy, wyjdź z budynku i wezwij pogotowie energetyczne lub straż pożarną.

Instalator z uprawnieniami SEP powinien wykonać pomiar rezystancji izolacji każdego stringu (norma IEC 62446-3 wymaga minimum 1 MΩ), sprawdzić charakterystykę prądowo-napięciową modułów oraz wymienić uszkodzone elementy na certyfikowane zamienniki tej samej klasy. Naprawa prowizoryczna taśmą izolacyjną lub żywicą bez atestu unieważnia gwarancję producenta i może skutkować odmową wypłaty odszkodowania przez ubezpieczyciela.

Aspekt prawny i ubezpieczeniowy

Brak przeglądu instalacji PV co 5 lat zgodnie z normą PN-EN 62446 może skutkować odmową wypłaty odszkodowania przez ubezpieczyciela w razie pożaru. Polisa mieszkaniowa standardowo nie obejmuje awarii instalacji PV, wymaga rozszerzenia o klauzulę fotowoltaiczną. Gwarancja producenta na moduły (zwykle 25 lat na sprawność) jest niezależna od gwarancji na montaż i wymaga dokumentacji potwierdzającej prawidłową instalację.

Pięć zasad bezpieczeństwa, które warto zapamiętać

Fotowoltaika jest bezpieczna pod warunkiem, że traktujemy ją jak każdą inną instalację elektryczną wymagającą projektu, kwalifikowanego montażu i okresowych przeglądów. Świadomość mechanizmów fizycznych stojących za ryzykiem porażenia pozwala wyeliminować je na etapie projektu, a nie liczyć na szczęście podczas awarii. Zainwestuj w audyt bezpieczeństwa swojej instalacji, zanim sezon burzowy przypomni Ci o czymś, o czym wolałbyś nie wiedzieć.
