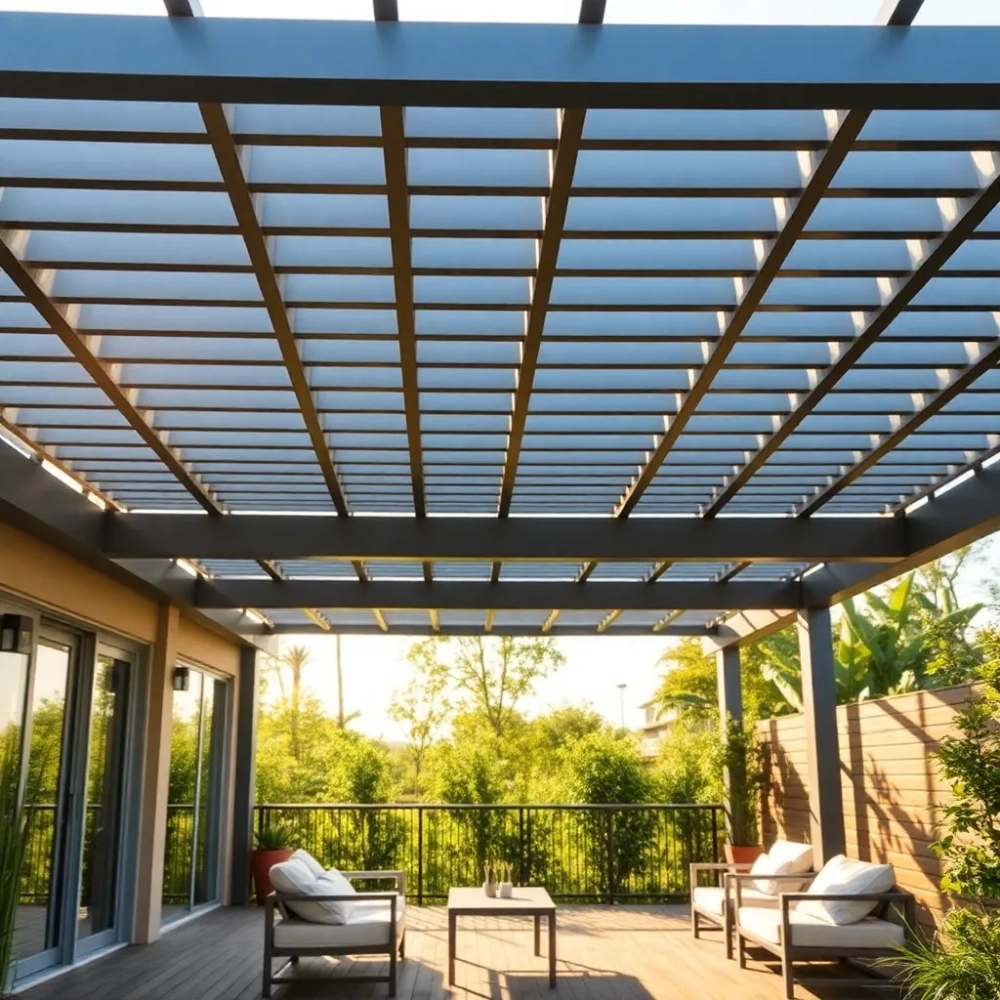

Dach lamelowy na taras – regulowana ochrona, która działa na każdą pogodę

Elektryczny dach lamelowy do pergoli zasada działania i odprowadzanie wody

Tradycyjna markiza chroni przed słońcem, lecz przy pierwszym mocniejszym podmuchu wiatru trzeba ją zwijać. Stałe zadaszenie skutecznie osłania przed deszczem, ale latem zamienia taras w ciemną, duszną norę. Moduł dachowy z ruchomymi lamelami, taki jak Selt SB400MD, łączy obie funkcje w jednym mechanizmie. Obracane aluminiowe profile zamykają się szczelnie podczas ulewy, otwierają przy lekkim zachmurzeniu i ustawiają pod dowolnym kątem w zakresie do 135 stopni, gdy chcesz regulować dopływ światła.

• Elektryczny dach lamelowy do pergoli zasada działania i odprowadzanie wody
• Dach lamelowy tarasowy wymiary, kolory RAL i dane techniczne
• Montaż dachu lamelowego krok po kroku na pergolach z aluminium, drewna i stali
• Dach lamelowy na taras vs markiza i pergola bioklimatyczna co wybrać?

Serce systemu stanowi cichy silnik rurowy zabudowany w profilu nośnym, zasilany napięciem 230 V. Jeden przycisk na pilocie lub panelu ściennym uruchamia przekładnię, która obraca wszystkie lamele jednocześnie. Czas pełnego rozwarcia lub zamknięcia nie przekracza kilkunastu sekund, więc reakcja na zmieniającą się pogodę jest natychmiastowa. Brak łańcuchów, linek ani odsłoniętych przewodów cała instalacja pozostaje ukryta w aluminiowej obudowie odpornej na korozję.

Kluczową rolę odgrywa profilowany kształt lameli. Każda z nich ma wyprofilowane krawędzie, które po zamknięciu zachodzą na siebie i kierują wodę do specjalnych rynien zbiorczych. Rynny biegną wzdłuż profili bocznych, a następnie woda spływa pionowymi słupkami konstrukcji nośnej. Takie rozwiązanie eliminuje potrzebę instalowania dodatkowych rur spustowych na widocznej elewacji cały system odwadniania pozostaje niewidoczny z poziomu tarasu.

Warto wiedzieć, że prawidłowe działanie odprowadzania wymaga minimalnego spadku wzdłużnego wynoszącego około 1-2 procent. Montażysta musi go uwzględnić już na etapie poziomowania listew nośnych, ponieważ lamele pracują w poziomie, a grawitacja robi resztę. Przy większych modułach, powyżej 4 metrów wysięgu, stosuje się dodatkowe rynny pośrednie, by woda nie zalegała w środkowej części dachu.

Kiedy pada intensywny deszcz, lamele ustawiają się w pozycji zamkniętej i tworzą zwartą powierzchnię. Krople spływają po ich powierzchni do rynien, a te odprowadzają wodę do słupków. Przy lekkim zacinającym deszczu można zostawić szczelinę wentylacyjną lamele lekko się rozchylą, a woda nadal będzie odprowadzana kanałami. System radzi sobie z opadami do 0,04 l/s/m², co odpowiada umiarkowanej ulewie trwającej kilkadziesiąt minut.

Moduł SB400MD nie zastępuje profesjonalnego systemu rynnowego budynku. Odprowadza jedynie wodę z własnej powierzchni dachu jeśli pergola stoi przy ścianie, warto sprawdzić, czy istniejąca rynna elewacyjna jest w stanie przyjąć dodatkowy napływ wody.

Dach lamelowy tarasowy wymiary, kolory RAL i dane techniczne

Standardowy moduł mieści się w zakresie od 2 do 5 metrów szerokości oraz od 2 do 6 metrów wysięgu. Pojedynczy segment można łączyć z kolejnym, uzyskując zabudowę nawet 30 metrów bieżących. Maksymalna powierzchnia jednego pola nie powinna przekraczać 18 m², ponieważ przy większych gabarytach rośnie obciążenie wiatrem i śniegiem, co wymaga wzmocnionej konstrukcji nośnej.

Profile wykonane są ze stopu aluminium EN AW-6063 T6, malowanego proszkowo. Paleta obejmuje pełen zakres kolorów RAL od klasycznej bieli (RAL 9016) i antracytu (RAL 7016) po drewnopodobne dekory. Struktura matowa drobna lub satyna maskują drobne zarysowania, które mogą pojawić się przy intensywnej eksploatacji. Powłoka spełnia wymagania Qualicoat klasy 1, co potwierdza odporność na promieniowanie UV i korozję.

Silnik rurowy o mocy znamionowej 120-180 W współpracuje z zasilaczem 24 V DC umieszczonym w obudowie aluminiowej. Taki układ pozwala na podłączenie do standardowej instalacji domowej, ale wymaga oddzielnego obwodu zabezpieczonego wyłącznikiem nadprądowym 10 A. Warto zaplanować doprowadzenie kabla już na etapie projektowania, ponieważ późniejsze kucie bruzd w gotowej elewacji podnosi koszt inwestycji.

Odporność wiatrowa klasy 6 według normy PN-EN 13561 oznacza, że system wytrzymuje porywy do 88 km/h. W praktyce pergola z dachem lamelowym może pozostać rozłożona podczas typowej letniej burzy, ale przy zapowiedzi wichury warto zamknąć lamele do pozycji pionowej. Obciążenie śniegiem do 80 kg/m² dotyczy konstrukcji zamontowanej zgodnie z instrukcją producenta w strefach górskich konieczne jest uwzględnienie lokalnych współczynników klimatycznych.

Przed zakupem zmierz rzeczywistą szerokość i głębokość przestrzeni montażowej. Do wymiarów netto dodaj 40-60 mm luzu technologicznego z każdej strony, bo profile boczne wymagają miejsca na mocowanie i kompensację termiczną aluminium.

Montaż dachu lamelowego krok po kroku na pergolach z aluminium, drewna i stali

Montaż modułu SB400MD możliwy jest na czterech typach konstrukcji nośnej: aluminiowej, drewnianej, stalowej oraz betonowej. W każdym przypadku kluczowe jest, by słupki lub ściany zapewniały nośność co najmniej 1200 N na punkt mocowania. Na drewnianej pergoli używa się śrub imbusowych M10 z podkładką zębatą, na aluminium stosuje się nity zrywalne, a konstrukcje stalowe wymagają spawania lub śrub M12 klasy 8.8.

Prace rozpoczyna się od kontroli poziomu. Listwy nośne boczne muszą leżeć w tolerancji ±2 mm na całej długości, bo nawet drobne odchylenie spowoduje, że lamele nie domkną się szczelnie po jednej stronie. Poziomowanie wykonuje się za pomocą regulowanych wsporników lub podkładek stalowych. Po ustawieniu listwy są kotwione mechanicznie w betonie kotwami chemicznymi, w stali śrubami, w drewnie wkrętami ciesielskimi.

Kolejny etap to instalacja profili głównych, do których mocowane będą panele dachowe. Profile łączy się ze sobą za pomocą dedykowanych łączników aluminiowych z uszczelką EPDM. Każde połączenie zabezpiecza się taśmą butylową, co chroni przed przedostawaniem się wody do wnętrza profilu. W tym momencie warto sprawdzić, czy prowadnice na silnik są prawidłowo ustawione błąd na tym etapie oznacza konieczność demontażu.

Silnik rurowy wsuwa się w profil główny od strony czołowej i blokuje zawleczką. Przewód zasilający prowadzony jest wewnątrz profilu, a następnie wyprowadzany do puszki przyłączeniowej umieszczonej przy listwie bocznej. Podłączenie wykonuje się według schematu z instrukcji: brązowy przewód do fazy, niebieski do neutralnego, żółto-zielony do uziemienia. Przed pierwszym uruchomieniem konieczne jest ustawienie pozycji krańcowych górnej i dolnej przy pomocy przycisków regulacyjnych na obudowie silnika.

Rynny odpływowe montuje się przed założeniem lamel, bo później dostęp do profili bocznych jest ograniczony. Rynna główna wchodzi w gniazdo w profilu bocznym i jest uszczelniana silikonem dekarskim odpornym na UV. Na słupkach instaluje się kolana odpływowe z siatką zabezpieczającą przed liśćmi. Wszystkie połączenia rynien wykonuje się z lekkim spadkiem 0,5-1° w kierunku wylotu.

Ostatnie lamele wsuwa się w prowadnice profilu głównego jedna po drugiej, od strony silnika. Każda lamela ma plastikowe zakończenia, które chronią przed zarysowaniem kolejnych profili. Po założeniu wszystkich lamel sprawdza się domknięcie szczelina między lamelami nie może przekraczać 1 mm. Test końcowy obejmuje trzy pełne cykle otwarcia i zamknięcia oraz sprawdzenie szczelności przy strumieniu wody z węża ogrodowego.

Podłączenie elektryczne powinien wykonać elektryk z uprawnieniami SEP. Samodzielne podłączanie do instalacji 230 V grozi porażeniem i utratą gwarancji producenta. Montaż mechaniczny można wykonać samodzielnie, ale wymaga precyzji i drugiej pary rąk moduł waży od 18 do 35 kg na metr kwadratowy.

Dach lamelowy na taras vs markiza i pergola bioklimatyczna co wybrać?

Wybór między dachem lamelowym, markizą i pergolą bioklimatyczną zależy od trzech czynników: oczekiwanego poziomu ochrony, budżetu oraz stanu istniejącej konstrukcji. Dach lamelowy SB400MD kosztuje orientacyjnie od 1200 do 1800 zł za metr kwadratowy powierzchni zabudowy, markiza kasetowa to wydatek rzędu 400-700 zł/m², a pergola bioklimatyczna premium z własną konstrukcją 2000-3500 zł/m². Różnice sięgają więc kilkukrotności, ale zakres funkcji też jest odmienny.

Markiza kasetowa sprawdza się tam, gdzie taras służy głównie latem, a jego użytkownicy akceptują ograniczenie w postaci zwijania przy wietrze. Dach lamelowy wygrywa w sytuacjach, gdy istnieje już pergola lub ściana, na której można go zamontować bez budowy nowej konstrukcji. Pergola bioklimatyczna jest rozwiązaniem kompleksowym, ale wymaga osobnego fundamentu i znacznie większego budżetu.

Warto rozważyć dach lamelowy, gdy modernizujesz istniejącą pergolę i chcesz uzyskać efekt regulowanego zacienienia bez wymiany całej konstrukcji. Moduł SB400MD montuje się bezpośrednio na słupkach aluminiowych, drewnianych lub stalowych, zachowując dotychczasowy wygląd altany. Koszt modernizacji bywa o połowę niższy niż budowa nowej pergoli bioklimatycznej, a funkcjonalność pozostaje zbliżona.

Zrezygnuj z dachu lamelowego, jeśli pergola ma słupki drewniane o przekroju mniejszym niż 120×120 mm lub aluminiowe profile cieńsze niż 2 mm. Niedostateczna nośność konstrukcji grozi odkształceniem przy obciążeniu wiatrem lub śniegiem. W takim wypadku bezpieczniejszym wyborem będzie pergola bioklimatyczna z własną, certyfikowaną konstrukcją aluminiową lub lekkie zadaszenie stałe z poliwęglanu.

Przygotowanie do zimy i konserwacja

Przed pierwszym mrozem lamele warto ustawić w pozycji pionowej, otwartej. Zalegający śnieg tworzy bowiem punktowe obciążenie, które przy wielokrotnym zamarzaniu i rozmarzaniu może odkształcić profile. Silnik w stanie spoczynku pobiera minimalny prąd, ale mróz szkodzi uszczelkom lepiej odciąć zasilanie i zabezpieczyć instalację wyłącznikiem.

Raz w roku, najlepiej wczesną wiosną, profile aluminiowe myje się wodą z delikatnym detergentem. Unikajmy środków zawierających chlor lub rozpuszczalniki niszczą powłokę proszkową. Rynny odpływowe czyści się strumieniem wody z węża, usuwając liście i piasek. Jeśli moduł pracuje w otoczeniu drzew liściastych, kontrolę rynien warto wykonywać dwa razy w sezonie.

Silnik nie wymaga smarowania ani regulacji. W razie nietypowych dźwięków, takich jak zgrzytanie lub nierównomierna praca, konieczna jest wizyta serwisu. Samodzielne rozkręcanie obudowy silnika grozi utratą gwarancji i uszkodzeniem przekładni. Producent oferuje przegląd okresowy co trzy lata, obejmujący kontrolę elektroniki, stanu uszczelek i regulację pozycji krańcowych.

Źródła danych: karta techniczna producenta modułu, norma PN-EN 13561 (osłony zewnętrzne wymagania eksploatacyjne i bezpieczeństwa), Eurocode 1991-1-3 (obciążenie śniegiem), rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Szczegóły parametrów i aktualne ceny warto potwierdzić u dystrybutora lub na stronie producenta przed zakupem.
