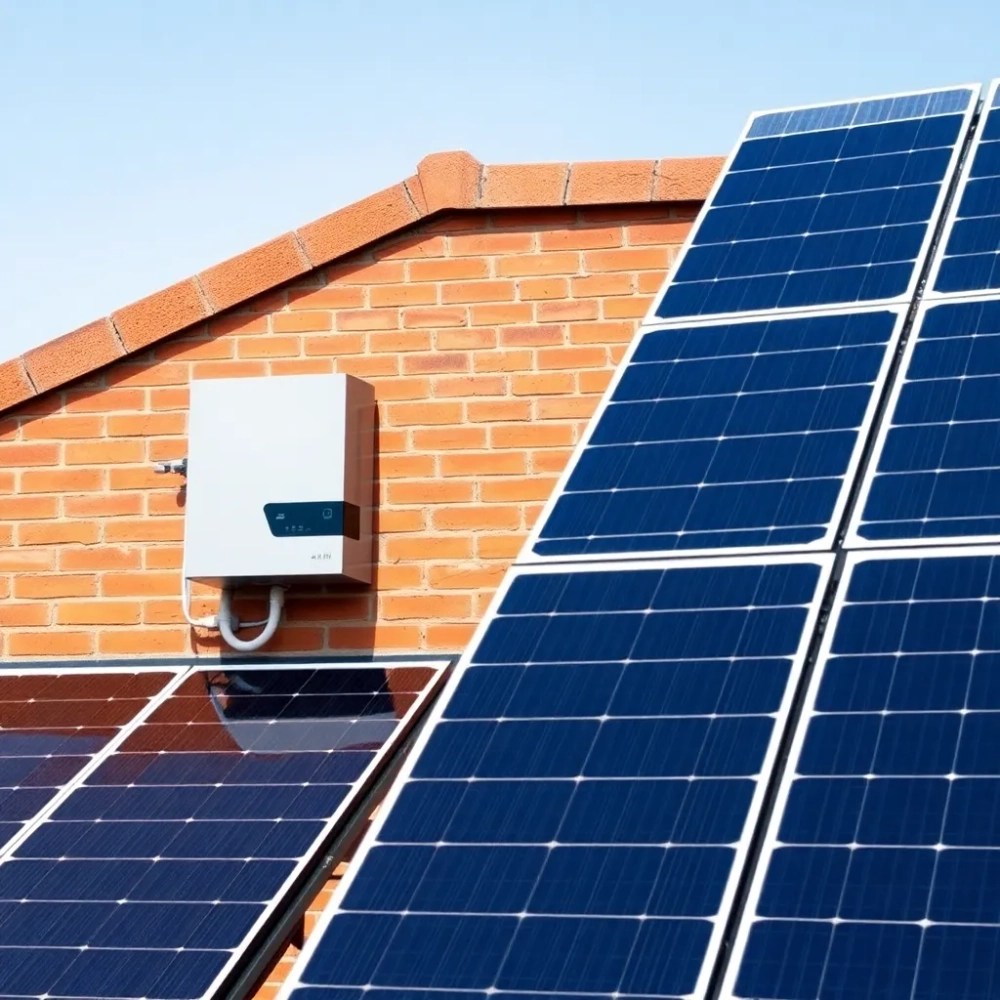

Ile paneli do falownika 4 kW? Sprawdź, jak dobrać optymalną liczbę

Masz przed sobą konkretne pytanie, bo liczby w fotowoltaice potrafią zwariować. Odpowiedź jest prosta i jednocześnie zaskakująco elastyczna: do falownika 4 kW najczęściej dobiera się od 8 do 12 paneli, ale dlaczego rozstrzał bywa tak duży, zależy od kilku fizycznych i ekonomicznych zależności, które warto poznać przed zakupem. Za chwilę przejdziemy od mocy pojedynczego modułu, przez realne konfiguracje łańcuchów, aż po praktyczne pułapki, w które wpadają inwestorzy, gdy ufają jedynie samym wattonom deklarowanym na karcie katalogowej.

• Jaką moc powinien mieć pojedynczy panel?
• Dobór liczby paneli do mocy falownika 4 kW
• Najczęstsze konfiguracje paneli przy falowniku 4 kW

Jaką moc powinien mieć pojedynczy panel?

Współczesne moduły monokrystaliczne oferują od około 400 W do 460 W mocy nominalnej w warunkach STC (1000 W/m², 25°C ogniwa). Taką wartość deklaruje producent po pomiarze laboratoryjnym, a w praktyce realna moc na dachu jest niższa, zwykle o 5-15%, bo dochodzą straty termiczne, kąt padania i zabrudzenia.

W instalacjach przydomowych w Polsce dominują dziś panele o mocy 410-440 W. To kompromis między sprawnością a ceną za wat: mniejsza powierzchnia modułu ułatwia montaż na ograniczonej połaci dachu, a różnica w uzysku energetycznym między panelem 410 W a 460 W w skali roku rzadko przekracza 3%.

Starsze moduły polikrystaliczne, jeszcze popularne pięć lat temu, miały 250-330 W. Spotyka się je w starszych mikroinstalacjach, ale nowych projektów się na nich nie opiera. Ich sprawność waha się od 15% do 17%, podczas gdy nowoczesne monokrystaliczne przekraczają 21% sprawności konwersji.

Istotne są też wymiary fizyczne. Standardowy moduł 450 W ma powierzchnię około 1,95 m² i waży 22-24 kg. Na dachu o typowej powierzchni 30 m² orientacyjnie zmieści się więc około 15 takich paneli, choć trzeba uwzględnić odstępy serwisowe i strefy przeciwpożarowe wg PN-EN 50549.

Co oznacza współczynnik sprawności w praktyce?

Sprawność modułu informuje, jaka część energii słonecznej zamienia się w prąd. Panel 21% sprawności z powierzchni 1,95 m² wygeneruje nominalnie 410 W, ale przy zachmurzeniu czy wysokiej temperaturze ogniwa (powyżej 25°C traci około 0,35%/°C) jego chwilowa moc spada. Dlatego w warunkach polskiego lata realna moc chwilowa modułu 410 W często wynosi 340-370 W.

Dobór liczby paneli do mocy falownika 4 kW

Kluczowa zasada brzmi: suma mocy paneli w warunkach STC powinna być od 80% do 130% mocy nominalnej inwertera. Przy 4 kW falowniku daje to zakres od 3,2 kW do 5,2 kW mocy zainstalowanej w panelach. To tak zwany współczynnik DC/AC, który decyduje o tym, jak efektywnie inwerter wykorzysta dostępne nasłonecznienie.

Gdy stosunek DC/AC wynosi 1,0-1,3, inwerter pracuje bliżej optimum przez większość dnia. Jeśli spadnie poniżej 0,8, falownik nie osiąga pełnej mocy nawet w słoneczne południe. Gdy przekroczy 1,3, nadwyżka mocy zostaje ścięta przez ogranicznik inwertera (clipping), co w polskich warunkach klimatycznych oznacza stratę 1-4% potencjalnego uzysku rocznego.

Dla paneli 410 W uzyskujemy: 3,2 kW ÷ 410 W = około 8 sztuk (minimum), 5,2 kW ÷ 410 W = około 12-13 sztuk (maksimum). Dla paneli 450 W: 3,2 kW ÷ 450 W = 7 sztuk, a 5,2 kW ÷ 450 W = 11 sztuk. Różnica między 8 a 12 panelami wynika właśnie z różnic w mocy pojedynczego modułu i przyjętego stosunku DC/AC.

Najczęściej rekomendowaną konfiguracją w Polsce pozostaje 10 paneli 410 W (łącznie 4,1 kW) lub 9 paneli 450 W (łącznie 4,05 kW). Taki układ zapewnia DC/AC na poziomie 1,0-1,025, co minimalizuje clipping i daje zapas mocy na chłodniejsze, bezchmurne dni wiosenne.

Dlaczego nie montować dokładnie 4 kW w panelach?

Teoretycznie równość mocy paneli i falownika (DC/AC = 1,0) brzmi logicznie. Problem w tym, że warunki STC w Polsce zdarzają się rzadko: w godzinach szczytu produkcji temperatura ogniw wynosi 45-60°C, a gęstość mocy promieniowania rzadko przekracza 900 W/m². Chwilowa moc paneli spada więc do około 75-85% wartości katalogowej, a inwerter przez większość czasu pracuje poniżej 3,5 kW. Lekka nadwyżka paneli kompensuje to zjawisko.

Najczęstsze konfiguracje paneli przy falowniku 4 kW

Inwerter jednofazowy 4 kW zazwyczaj dysponuje dwoma trackerami MPPT. To oznacza, że panele można podzielić na dwa niezależne łańcuchy o różnej orientacji lub nachyleniu. Najpopularniejsze ustawienia na polskim dachu to stringi po 5 paneli, bo przy module 410 W daje to 2,05 kW na każdy MPPT i dobrze wykorzystuje zakres napięcia roboczego inwertera.

Przy instalacji na dachu skośnym, skierowanym na południe pod kątem 30-40°, klasyczny układ to 10 paneli w jednym stringu plus 2 panele w drugim (jeśli dach ma lukarny lub kominy). Mniejsze stringi zwiększają odporność na częściowe zacienienie, bo każdy MPPT optymalizuje napięcie niezależnie.

Przy dachu wielospadowym (południe i zachód lub południe i wschód) rozsądny podział to 6 paneli na południe i 4 na zachód. Produktywność roczna takiej konfiguracji spada o około 5-8% w porównaniu z jednolitą połacią południową, ale rozkłada produkcję na więcej godzin, co lepiej pokrywa profil zużycia energii w gospodarstwie domowym.

Gdy dach ma powierzchnię mniejszą niż 20 m², warto rozważyć panele o wyższej mocy (460 W) lub moduły bifacjalne. Te ostatnie zbierają światło odbite od powierzchni dachu i potrafią zwiększyć uzysk o 5-12% w warunkach wysokiego albedo, na przykład przy jasnej membranie EPDM lub posypce żwirowej.

Kiedy unikać dużej nadwyżki paneli?

Jeśli inwerter nie ma funkcji dynamicznego ograniczania mocy biernej lub gdy dach jest nachylony pod kątem mniejszym niż 20°, clipping rośnie, bo moduły osiągają moc bliską STC przez dłuższy czas. W takich sytuacjach 13 paneli 400 W może generować straty rzędu 4-6% uzysku rocznego, co obniża opłacalność inwestycji.

Wpływ zacienienia i orientacji na liczbę paneli

Komin, lukarna czy drzewo rzucające cień na część modułów obniża produkcję nieproporcjonalnie. Cień padający nawet na 10% powierzchni jednego panelu może zmniejszyć jego moc o 30-50%, bo diody bypass odcinają całe sekcje ogniw. W takich warunkach warto rozłożyć panele na dwa niezależne MPPT albo wybrać moduły z optymalizatorami mocy (technologia MLPE).

Nachylenie dachu też ma znaczenie. Optymalne dla Polski to 30-40° w kierunku południowym. Przy kącie 20° uzysk rośnie o około 2% w lecie, ale spada o 4% zimą. Różnice te kompensuje się właśnie wyborem liczby paneli: przy płaskim dachu warto dodać 1-2 moduły, by zima nie zostawiała inwestora z minimalną produkcją.

Sprawdź w specyfikacji inwertera zakres napięcia MPPT. Dla łańcucha 10 paneli 410 W (Voc ≈ 37 V każdy) napięcie obwodu otwartego wynosi około 370 V, a w punkcie mocy maksymalnej około 290 V. Większość falowników 4 kW wymaga minimum 80-120 V na wejściu, więc nawet pojedynczy panel zaspokaja to minimum. Kluczowe pozostaje, by suma napięć stringu mieściła się w zakresie roboczym MPPT (zwykle 120-500 V dla inwerterów tej klasy).

Koszt a liczba paneli w instalacji 4 kW

Koszt samych modułów stanowi dziś około 25-35% wartości całej instalacji. Przy cenie paneli monokrystalicznych 410-450 W na poziomie 450-650 zł za sztukę (hurt, 2024), 10 paneli to wydatek rzędu 4500-6500 zł. Dodatkowy moduł (jedenasty) podnosi ten koszt o 450-650 zł, ale generuje dodatkowe 350-450 kWh rocznie, co przy taryfie dynamicznej daje oszczędność 250-320 zł rocznie.

Zwrot z dodatkowego panelu wynosi więc około 2 lat, o ile falownik nie wchodzi w trwały clipping. Dlatego ekonomicznie uzasadnione są konfiguracje do DC/AC = 1,20, a powyżej tej wartości każdy kolejny wat to coraz mniejsza efektywność kosztowa, bo energia zostaje utracona w inwerterze.

Normy i wymagania prawne wpływające na dobór

Polskie przepisy nie narzucają bezpośrednio liczby paneli na dany inwerter, ale określają warunki przyłączenia mikroinstalacji do sieci. Zgodnie z PN-EN 50549-1:2019 falownik musi spełniać wymagania dotyczące współczynnika mocy, ochrony przed pracą wyspową i zakresu częstotliwości napięcia. Operator sieci dystrybucyjnej (OSD) akceptuje instalacje do 50 kW w trybie prosumenta, ale przy DC/AC powyżej 1,3 zdarzają się pytania o uzasadnienie nadwyżki.

Warunki Techniczne, które musi spełnić budynek (Rozporządzenie Ministra Infrastruktury z 2002 r. z późniejszymi zmianami), regulują mocowanie paneli do konstrukcji dachu. Masa instalacji fotowoltaicznej (15-20 kg/m² dla modułów z konstrukcją) musi być uwzględniona w obciążeniach stałych konstrukcji. Stropodach betonowy zwykle toleruje 100-150 kg/m², więc standardowe instalacje mieszczą się w normie bez wzmocnień.

Przed montażem warto sprawdzić w projekcie budowlanym domu dopuszczalne obciążenie dachu. Dotyczy to zwłaszcza budynków z lekką konstrukcją drewnianą z lat 70. i 80. XX wieku, gdzie rezerwa nośności bywa ograniczona. Dodatkowe 200-250 kg z paneli i konstrukcji aluminiowej może przekroczyć dopuszczalne wartości dla danej strefy wiatrowej i śniegowej wg Eurokodu 1 (PN-EN 1991-1-3).

Sprawdzone praktyki montażowe

Odstęp między rzędami paneli na dachu płaskim powinien wynikać z zależności: wysokość modułu × cot(kąta nachylenia). Dla paneli 1,73 m wysokości i kąta 30° minimalny odstęp w rzędzie południowym to około 3,0 m. To zapobiega wzajemnemu zacienianiu w godzinach porannych i wieczornych, gdy słońce operuje pod niskim kątem.

Na dachu skośnym panele montuje się w układzie pionowym lub poziomym. Pionowy (portrait) daje wyższe napięcie stringu przy tej samej liczbie modułów, co poprawia sprawność inwertera rano i wieczorem. Poziomy (landscape) zmniejsza ryzyko zacienienia od kominów, ale obniża napięcie robocze. Wybór zależy od kształtu dachu i rozmieszczenia przeszkód.

Okablowanie stringów warto prowadzić w korytkach odpornych na UV, a przepusty przez dach uszczelniać masą dekarską zgodną z normą DIN 18531. Każdy string powinien mieć własny bezpiecznik topikowy DC w pobliżu inwertera. To wymóg normy IEC 62548 dla instalacji PV, który chroni przed skutkami zwarcia w przewodach.

Optymalizatory mocy jako alternatywa dla większej liczby paneli

Gdy warunki dachowe są trudne (częściowe zacienienie, różne orientacje, zróżnicowany kąt nachylenia), optymalizatory MLPE pozwalają utrzymać wyższą produkcję bez konieczności rezygnacji z planowanej liczby paneli. Urządzenie na poziomie każdego modułu śledzi punkt mocy maksymalnej niezależnie, więc cień na jednym panelu nie obniża wydajności całego stringu.

Koszt optymalizatorów to około 150-250 zł za sztukę, co dla 10 paneli daje dodatkowe 1500-2500 zł. W warunkach silnego zacienienia inwestycja zwraca się w 4-6 lat dzięki wyższej produkcji rocznej. Przy dachu bez przeszkód warto rozważyć tradycyjny string bez MLPE, bo oszczędność jest znacząca, a różnica w uzysku minimalna.

Dobór paneli do falownika 4 kW to balans między dostępną powierzchnią dachu, profilem zużycia energii i budżetem. Standardowe 9-10 paneli 410-450 W sprawdza się w większości polskich domów, a decyzje o skrajnych konfiguracjach (7 lub 13 modułów) wymagają konkretnego uzasadnienia technicznego, nie tylko chęci zaoszczędzenia miejsca lub wykorzystania pełnej powierzchni dachu.

Optymalna liczba paneli dla falownika 4 kW w typowych warunkach polskiego dachu jednorodzinnego to 9-10 sztuk o mocy 410-450 W każdy. Daje to łączną moc zainstalowaną 3,7-4,5 kW i stosunek DC/AC w przedziale 0,93-1,13, co zapewnia wysoką sprawność inwertera bez istotnych strat clippingowych. Mniejsze instalacje (7-8 paneli) sprawdzają się na ciasnych dachach, większe (11-12 paneli) tam, gdzie dach oferuje dużą, jednolitą połać bez zacienień. Każda konfiguracja powinna być poparta analizą nasłonecznienia, obciążenia konstrukcji i warunków przyłączenia do sieci dystrybucyjnej.

Źródła danych i normy: PN-EN 50549-1:2019 (wymagania dla instalacji przyłączanych do sieci), PN-EN 1991-1-3 (Eurokod 1: oddziaływania na konstrukcje obciążenie śniegiem), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.), norma IEC 62548 (wymagania projektowe dla instalacji PV). Dane cenowe modułów pochodzą z raportów rynkowych branży fotowoltaicznej w Polsce za rok 2024.
