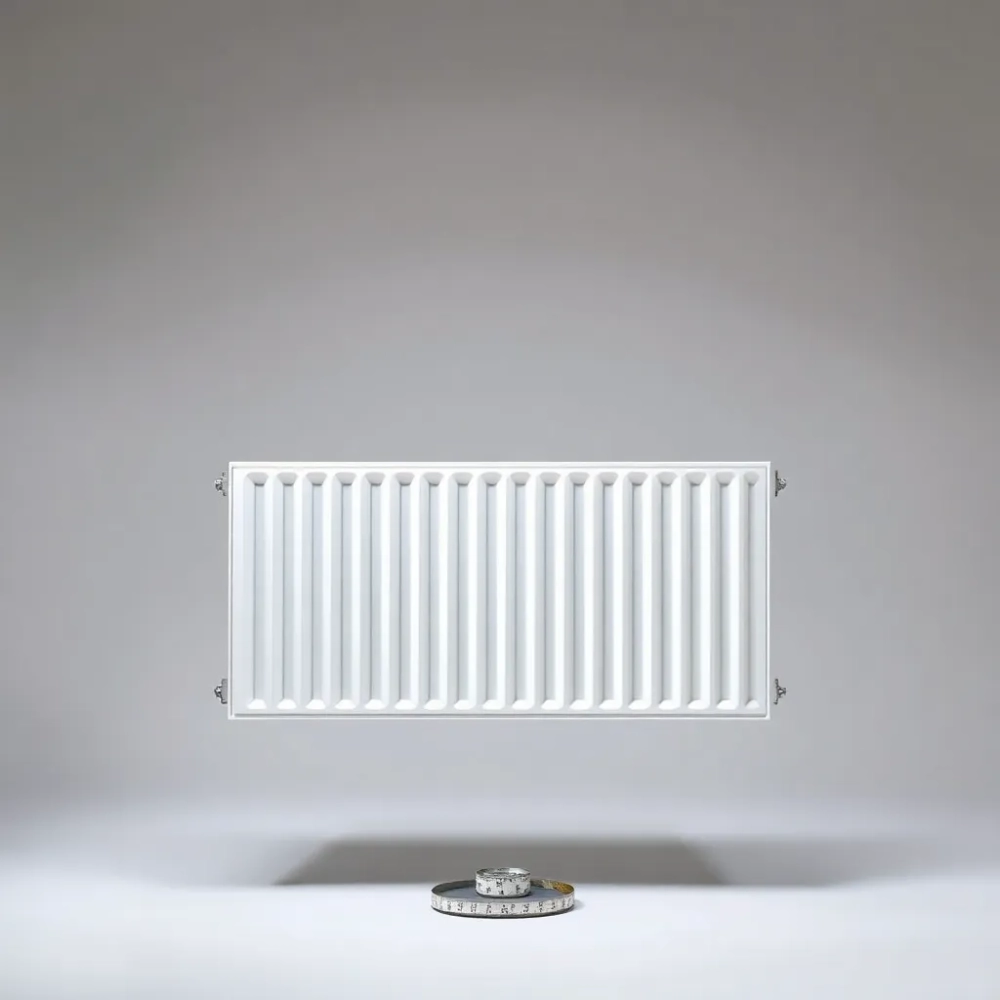

Ile waży grzejnik panelowy? Sprawdź, zanim powiesisz go na ścianie

Waga grzejnika panelowego zależy od trzech fizycznych zmiennych, które działają na siebie jednocześnie: wysokości obudowy, liczby płyty grzewczych oraz głębokości zintegrowanych konwektorów. Pojedyncza płyta stalowa o wymiarach 60 × 100 cm i grubości 1,25 mm waży około 5,9 kg, a każdy konwektor w kształcie litery U dodaje kolejne 1,8-2,2 kg, dlatego najlżejszy model typu 10 (jedna płyta, brak konwektora) w rozmiarze 600 × 600 mm oscyluje w granicach 6-8 kg, podczas gdy najcięższy typ 33 (trzy płyty, trzy konwektory) w tym samym formacie potrafi przekroczyć 30 kg. Różnica robi się jeszcze bardziej odczuwalna przy większych wysokościach, bo 900 × 900 mm typu 22 to już niemal 28 kg, a 900 × 1800 mm potrafi ważyć 55-60 kg bez wody.

• Waga grzejnika panelowego a jego typ i rozmiar
• Jak obciążenie grzejnika wpływa na montaż na ścianie
• Waga grzejnika panelowego w praktyce, czyli konkretne wartości dla popularnych modeli
• Co wziąć pod uwagę przed zakupem, czyli ciężar a bezpieczeństwo instalacji
• Kiedy grzejnik panelowy nie sprawdzi się na danej ścianie
• Najczęstsze błędy przy szacowaniu wagi grzejnika
• Praktyczne wskazówki montażowe

Waga grzejnika panelowego a jego typ i rozmiar

Oznaczenie typu grzejnika panelowego, czyli dwucyfrowy kod widoczny na każdej etykiecie produktu, to nie przypadkowy numer, lecz precyzyjny przepis na masę całego urządzenia. Pierwsza cyfra informuje o liczbie płyt wodnych, druga o liczbie konwektorów, a cały układ geometryczny determinuje zarówno moc cieplną, jak i ciężar, jaki spoczywa na ścianie. Typ 10, nazywany też jednopłytowym bez konwektora, składa się wyłącznie z gładkiej blachy grzewczej, dlatego w wersji 600 × 600 mm jego masa własna wynosi około 6 kg, a po napełnieniu wodą sięga 7,5 kg.

Typ 11, czyli jedna płyta połączona z pojedynczym konwektorem, stanowi pierwszy krok w stronę większej wydajności, ale i ciężaru. Dla wymiaru 600 × 1000 mm przyjmuje się masę 13-15 kg, a po dolaniu czynnika grzewczego wartość ta rośnie o 6 litrów, czyli o dodatkowe 6 kg. Konwektor w tym modelu odpowiada za ruch konwekcyjny powietrza, więc jego obecność oznacza spawane elementy o zwiększonej masie w stosunku do samej płyty.

Typ 22, podwójna płyta z dwoma konwektorami, to najczęściej wybierany grzejnik w polskich mieszkaniach, ponieważ łączy rozsądną cenę z dobrą mocą grzewczą. Jego waga w wariancie 600 × 1200 mm wynosi około 27 kg bez wody i około 34 kg po napełnieniu instalacji. Każda kolejna płyta dodaje bowiem do konstrukcji nie tylko stal o grubości 1,25 mm, ale również wewnętrzne elementy rozprowadzające wodę, co przekłada się na przyrost masy rzędu 9-10 kg na każde 600 mm długości.

Typ 33, czyli konstrukcja z trzema płytami i trzema konwektorami, stanowi prawdziwego ciężaru w ofercie panelowej, a jego montaż wymaga już ściany o nośności co najmniej 100 kg/m². Dla wymiaru 600 × 2000 mm masa samego urządzenia przekracza 56 kg, a po napełnieniu wodą sięga 75-78 kg. Takie obciążenie wynika z fizyki przepływu: trzy niezależne kanały wodne potrzebują trzech niezależnych konwektorów, by sprawnie oddawać ciepło do otoczenia, a każdy z tych elementów to dodatkowe kilogramy stali.

Wysokość grzejnika wpływa na wagę w sposób nieliniowy, ponieważ rośnie nie tylko powierzchnia blachy, ale również moment bezwładności konstrukcji względem punktów mocowania. Grzejnik o wysokości 300 mm w typie 22 i długości 1000 mm waży około 14 kg, ten sam typ przy wysokości 900 mm i długości 1000 mm osiąga już 28 kg, a przy wysokości 600 mm wartość pośrednia wynosi 21 kg. Zwiększenie wysokości o 300 mm oznacza przyrost masy o blisko 50%, co ma bezpośrednie przełożenie na dobór kołków rozporowych i rodzaju ściany.

Jak obciążenie grzejnika wpływa na montaż na ścianie

Ściana z cegły pełnej o wytrzymałości na ściskanie powyżej 5 MPa unosi bez problemu każdy grzejnik panelowy, łącznie z ciężkim typem 33, ponieważ jej nośność sięga 1500 kg/m² i wielokrotnie przewyższa obciążenie pojedynczego urządzenia. Inaczej wygląda sytuacja w przypadku ściany z betonu komórkowego, którego gęstość 400-600 kg/m³ pozwala na obciążenie punktowe rzędu 25-40 kg na jeden kołek rozporowy, a to oznacza, że grzejnik powyżej 40 kg z wodą wymaga już dodatkowej podłogowej podpory lub konsoli ściennej rozkładającej siłę.

Kołki rozporowe o średnicy 10 mm i długości 80 mm, osadzone w cegle ceramicznej, utrzymują siłę wyrywającą około 80-120 N na punkt, czyli około 8-12 kg, a ponieważ grzejnik wiesza się na czterech punktach, łączna nośność wynosi 32-48 kg. Przy większych obciążeniach konieczne staje się użycie kołków stalowych o średnicy 12 mm z wkrętem M8, których nośność w betonie C20/25 sięga 250 N na punkt. Norma PN-EN 12831 wymaga, by każdy element mocujący przenosił obciążenie pięciokrotnie większe od spodziewanego, co stanowi zabezpieczenie przed dynamicznymi skokami ciśnienia w instalacji.

Konsole ścienne, czyli metalowe wsporniki przytwierdzane na stałe do muru, rozkładają ciężar grzejnika na większą powierzchnię, dzięki czemu zmniejszają naprężenia punktowe w materiale ściennym. Standardowy wspornik o długości 120 mm przenosi obciążenie 45 kg w ścianie z cegły i 30 kg w betonie komórkowym, a konsola o długości 180 mm podnosi te wartości odpowiednio do 65 kg i 42 kg. Dobór konsoli zależy więc od dwóch zmiennych: masy grzejnika z wodą oraz wytrzymałości podłoża, do którego zostanie przymocowana.

Ściana gipsowo-kartonowa o grubości 12,5 mm, popularna w nowoczesnym budownictwie szkieletowym, utrzymuje jedynie 15-20 kg na punkt mocowania, a przy czterech punktach oznacza to maksymalne obciążenie 60 kg. Grzejniki typu 33 przekraczają tę wartość już w połowie swojej długości, dlatego w takich wnętrzach stosuje się wzmocnienia z profili CW lub specjalne płyty montażowe z wodoodpornej sklejki o grubości 18 mm, rozmieszczone wewnątrz ściany jeszcze przed zamknięciem zabudowy. Wzmocnienie takie przenosi obciążenie bezpośrednio na stelaż, omijając warstwę kartonowo-gipsową.

Regulacja wysokości montażu wpływa na rozkład sił działających na ścianę, ponieważ im daleko od powierzchni muru znajduje się środek ciężkości grzejnika, tym większy moment siły próbuje go odchylić. Grzejnik odstający od ściany o 80 mm generuje moment o 30% większy niż ten sam model zamontowany na konsolach 50 mm, dlatego producenci zalecają minimalizowanie odstępu przy ciężkich modelach. Konsola montażowa ze stali o grubości 2 mm, profilowana na zimno, zapewnia sztywność potrzebną do przeniesienia tego momentu bez trwałego odkształcenia.

Waga grzejnika panelowego w praktyce, czyli konkretne wartości dla popularnych modeli

Grzejnik panelowy o wymiarach 600 × 1000 mm w typie 22, jeden z najczęściej montowanych w łazienkach i kuchniach, waży 21 kg bez czynnika grzewczego i 28 kg po napełnieniu wodą. Pojemność wodna takiego modelu wynosi 6,8 litra, co oznacza, że każdy litr wody dodaje dokładnie 1 kg, a instalacja napełniona wodą z dodatkami przeciwzamrożeniowymi staje się jeszcze cięższa o 3-5%. W praktyce taki grzejnik wymaga czterech kołków o nośności co najmniej 10 kg każdy, czyli standardowych rozwiązań dostępnych w każdym markecie budowlanym.

Modele o wysokości 900 mm, popularne w salonach i sypialniach ze względu na lepszy rozkład ciepła w pionie, ważą więcej w przeliczeniu na metr długości. Typ 22 w wymiarze 900 × 800 mm osiąga 26 kg bez wody, a po napełnieniu 33 kg, typ 33 w tym samym rozmiarze przekracza 38 kg suche i 48 kg mokre. Większa wysokość oznacza dłuższą drogę konwekcji, czyli więcej miejsca na elementy usprawniające przepływ powietrza, a każdy taki element to dodatkowe gramowagi stali.

Grzejniki niskie, o wysokości 300 mm, montowane pod oknami z niskim parapetem, cechuje znacznie mniejsza masa, ale i obniżona moc grzewcza. Typ 22 w wymiarze 300 × 2000 mm waży zaledwie 23 kg bez wody i 32 kg z wodą, choć jego powierzchnia grzewcza dorównuje modelowi 600 × 1000 mm. Niska konstrukcja wymaga jednak dłuższej instalacji rurowej, ponieważ każde 2000 mm długości oznacza konieczność prowadzenia rur zasilających i powrotnych przez większą odległość.

Grzejniki z podłączeniem dolnym, wyposażone w zintegrowaną wkładkę zaworową, ważą o 0,8-1,2 kg więcej niż ich odpowiedniki z podłączeniem bocznym, ponieważ mosiężna armatura oraz dodatkowe przyłącza zwiększają masę całego zespołu. Typ 22 o wymiarach 600 × 1200 mm z wkładką zaworową waży 28,5 kg bez wody, podczas gdy wersja z podłączeniem bocznym w tym samym rozmiarze to 27 kg. Różnica niewielka, ale przy wielu grzejnikach w jednej instalacji sumuje się do kilograma na każdy egzemplarz.

Wersje higieniczne, czyli modele pozbawione konwektorów i osłon bocznych, projektowane z myślą o szpitalach i przychodniach, ważą mniej niż ich standardowe odpowiedniki o około 15%. Typ 10 w wymiarze 600 × 1200 mm w wersji higienicznej waży 14 kg bez wody, gdy standardowy typ 10 w tym samym rozmiarze to 16 kg. Mniejsza masa wynika z braku konwektorów, ale także z uproszczonej konstrukcji osłon, które w wersji standardowej stanowią dodatkowe 2 kg stali.

Co wziąć pod uwagę przed zakupem, czyli ciężar a bezpieczeństwo instalacji

Sprawdzenie nośności ściany przed zakupem grzejnika to pierwszy krok, który oszczędza nerwów przy montażu, ponieważ suchy tynk na betonie komórkowym o grubości 15 mm utrzymuje zaledwie 0,5 N/mm², a przy ciężarze 50 kg rozłożonym na cztery punkty mocowania oznacza to konieczność zastosowania kotew chemicznych. Kotwy te, na bazie żywic poliestrowych lub epoksydowych, po utwardzeniu tworzą z podłożem jednorodne połączenie o wytrzymałości 300-500 N na punkt, co wielokrotnie przewyższa możliwości tradycyjnych kołków rozporowych.

Pojemność wodna grzejnika wpływa bezpośrednio na masę całego urządzenia, dlatego przed zakupem warto porównać nie tylko wagę suchego produktu, ale przede wszystkim masę roboczą, czyli wagę po napełnieniu instalacji. Typ 22 o wymiarach 600 × 1800 mm mieści 16,5 litra wody, a jego masa robocza wynosi 49 kg wobec 32 kg masy suchej. W pomieszczeniach, gdzie instalacja pracuje sezonowo i zimą bywa odwadniana, masę suchą traktuje się jako podstawę doboru mocowań, natomiast w instalacjach napełnionych przez cały rok pod uwagę bierze się masę roboczą.

Norma PN-EN 442-2 określa dopuszczalne odchyłki masy grzejnika panelowego na poziomie ±7% w stosunku do deklaracji producenta, a to oznacza, że grzejnik deklarowany jako 25 kg może w rzeczywistości ważyć od 23,25 do 26,75 kg. Różnica ta wynika z tolerancji grubości blachy, która waha się od 1,15 do 1,35 mm, oraz z masy spoin, których dokładna ilość zależy od procesu technologicznego. Przy zakupie kilku grzejników do jednej instalacji sumaryczna różnica masy potrafi wynieść kilka kilogramów.

Śruby mocujące M8 ze stali ocynkowanej o klasie wytrzymałości 8.8 przenoszą obciążenie 25 kg na jeden punkt, a ich dopuszczalna siła tnąca w stali wynosi 18,4 kN. W praktyce oznacza to, że cztery śruby M8 w ścianie betonowej C20/25 utrzymają grzejnik o masie roboczej do 100 kg bez żadnego ryzyka. Śruby M10 w tej samej klasie podnoszą nośność pojedynczego punktu do 40 kg, a cztery takie punkty udźwigną nawet 160 kg, czyli najcięższe modele typu 33 z zapasem bezpieczeństwa.

Przed przystąpieniem do wiercenia otworów montażowych warto sprawdzić, czy w ścianie nie biegną przewody elektryczne lub rury wodne, ponieważ ich uszkodzenie wiertłem może narazić instalatora na dodatkowe koszty i opóźnić oddanie grzejnika do użytku. Detektor elektroniczny z funkcją rozpoznawania metalu i drewna kosztuje niewiele, a pozwala uniknąć kolizji z ukrytymi instalacjami. W ścianach zbrojonych prętami stalowymi o średnicy 8-12 mm detektor ostrzega z odległości 30 mm, co wystarcza na bezpieczną zmianę lokalizacji otworu.

Kiedy grzejnik panelowy nie sprawdzi się na danej ścianie

Ściana działowa z pustków ceramicznych o grubości 80 mm i wytrzymałości 2,5 MPa nie udźwignie grzejnika typu 33, ponieważ masa robocza 76 kg przekracza nośność tej przegrody o blisko 40%. W takim przypadku rozsądniejszym wyborem będzie grzejnik typu 22 o masie roboczej 35 kg, który zmieści się w dopuszczalnych parametrach ściany. Alternatywą pozostaje montaż na stojaku podłogowym, który przenosi obciążenie bezpośrednio na posadzkę, omijając ograniczenia ściany.

Ściana z paneli drewnopochodnych o grubości 18 mm, stosowana w domach kanadyjskich i szkieletowych, utrzymuje jedynie 8-12 kg na punkt mocowania, a cztery punkty dają maksymalnie 40 kg. Grzejniki typu 33 o masie roboczej powyżej 70 kg nie powinny być na niej montowane bez dodatkowego wzmocnienia w postaci blachy stalowej o grubości 4 mm, przykręconej od wewnętrznej strony ściany do profili nośnych. Blacha taka rozkłada siłę na większą powierzchnię i skutecznie zwiększa nośność przegrody.

Sufit podwieszany z płyt gipsowo-kartonowych na profilach CD 60 nie stanowi przegrody nośnej dla żadnego grzejnika, ponieważ profile te mają nośność 9 kg/m² i służą wyłącznie do podtrzymywania ciężaru własnego sufitu. Montaż grzejnika panelowego do sufitu jest fizycznie niemożliwy bez ingerencji w konstrukcję stropu, dlatego w pomieszczeniach z takim sufitem grzejniki wiszą na ścianach bocznych lub stoją na podłodze. Wyjątkiem pozostają kanałowe grzejniki podłogowe, ale to inna kategoria urządzeń.

Ściana z luźno ułożonego kamienia naturalnego, na przykład piaskowca o wytrzymałości 1,5 MPa, wymaga montażu przez kotwy przelotowe na wylot, ponieważ materiał ten kruszy się pod obciążeniem punktowym. Kotwa przelotowa, składająca się z pręta gwintowanego M10, podkładki i nakrętki kołpakowej, przenosi obciążenie przez całą grubość ściany, rozkładając siłę na powierzchnię docisku nakrętki. W kamieniu naturalnym taki montaż wytrzymuje obciążenie do 80 kg na punkt, co pozwala wieszać nawet ciężkie grzejniki typu 33.

Ściana w łazience pokryta płytkami ceramicznymi o grubości 8 mm wymaga wiercenia bezudarowego z użyciem wierteł diamentowych, ponieważ udar powoduje pękanie szkliwa i odspajanie płytek od podłoża. Wiercenie bezudarowe trwa dłużej, ale zachowuje integralność okładziny, a kołki rozporowe osadzone w kleju pod płytkami uzyskują pełną nośność. Po zakończeniu montażu miejsce wokół kołka warto uszczelnić silikonem sanitarnym, by wilgoć z łazienki nie przenikała pod płytki i nie osłabiała połączenia.

Najczęstsze błędy przy szacowaniu wagi grzejnika

Pomijanie masy wody w obliczeniach to błąd, który popełnia zaskakująco wielu inwestorów, ponieważ skupiają się na wadze suchego urządzenia widocznej w katalogu producenta. Tymczasem woda krążąca w instalacji stanowi od 20 do 35% masy roboczej grzejnika, a w przypadku modeli typu 10 o małej pojemności wodnej odsetek ten rośnie jeszcze bardziej. Typ 10 o wymiarach 600 × 1500 mm waży 15 kg suche i 22 kg z wodą, co oznacza, że różnica 7 kg potrafi przekroczyć nośność słabych punktów mocowania.

Użycie zbyt krótkich kołków rozporowych w ścianie z betonu komórkowego to druga najczęstsza pomyłka, ponieważ kołek 8 × 60 mm w materiale o gęstości 500 kg/m³ trzyma zaledwie 12 kg, gdy kołek 10 × 100 mm w tym samym materiale udźwignie 30 kg. Różnica wynika z powierzchni kontaktu kołka z podłożem, która przy dłuższym elemencie rośnie proporcjonalnie do głębokości zakotwienia. Kołki nylonowe sprawdzają się w betonie i cegle, ale w betonie komórkowym lepiej działają kołki specjalistyczne z karbowaną powierzchnią boczną.

Montaż grzejnika na ścianie gipsowo-kartonowej bez uprzedniego wzmocnienia profili to błąd, którego skutki ujawniają się po kilku miesiącach użytkowania, gdy płyta zaczyna odkształcać się pod stałym obciążeniem. Pierwsze objawy to delikatne wybrzuszenie powierzchni ściany w miejscu mocowania, potem pojawiają się rysy wzdłuż profili, a w skrajnych przypadkach grzejnik odrywa się razem z kawałkiem płyty. Wzmocnienie z profili CW 75 lub sklejki o grubości 18 mm, zamontowane przed przykręceniem płyt, eliminuje ten problem całkowicie.

Brak poziomowania grzejnika przy montażu prowadzi do nierównomiernego rozkładu masy na poszczególne punkty mocowania, ponieważ urządzenie wiszące krzywo obciąża mocniej te punkty, po których przechyla się środek ciężkości. Poziomica laserowa lub klasyczna libelka o długości 60 cm pozwala ustawić grzejnik z dokładnością do 1 mm na metr, co w praktyce oznacza równomierność obciążenia z tolerancją ±5%. Niewielkie przechylenie rzędu 2% długości potrafi zwiększyć obciążenie jednego punktu o 15%, a w skrajnych przypadkach o 25%.

Dobór grzejnika o zbyt dużej mocy cieplnej w stosunku do zapotrzebowania pomieszczenia prowadzi do konieczności montażu większego i cięższego urządzenia niż to potrzebne. W dobrze ocieplonym mieszkaniu w bloku z lat dwutysięcznych zapotrzebowanie na ciepło wynosi 60-80 W/m², a to oznacza, że pokój o powierzchni 20 m² potrzebuje grzejnika o mocy 1200-1600 W. Model typu 22 o wymiarach 600 × 1200 mm dostarcza właśnie 1500 W przy temperaturze czynnika 75/65°C, a waży 27 kg bez wody. Przewymiarowany grzejnik typu 33 ważyłby 45 kg w tych samych wymiarach, obciążając ścianę niepotrzebnie.

Praktyczne wskazówki montażowe

Znaczniki na ścianie najlepiej wykonać ołówkiem stolarskim, który nie brudzi powierzchni tynku tak jak marker, a jednocześnie zapewnia widoczność linii z odległości dwóch metrów. Przy wyznaczaniu punktów mocowania warto skorzystać z szablonu producenta, dołączanego do każdego grzejnika, ponieważ rozstaw otworów różni się nawet o 20 mm między modelami o tej samej szerokości. Szablon w formie kartonowej nakładki przykręca się do ściany jednym wkrętem, a przez jego otwory wierci się kołki bez ryzyka błędnego rozmieszczenia.

Wiercenie otworów pod kołki warto rozpocząć od mniejszej średnicy, a następnie rozwiercić je do właściwego rozmiaru, ponieważ zbyt duży otwór na starcie uniemożliwia pewne osadzenie kołka. Wiertło 8 mm rozwija się do 10 mm, kołek wchodzi ciasno i nie wypada przy montażu grzejnika. W betonie pełnym wiertło udarowe z wiertłem widiowym 10 mm wierci otwór 10 × 80 mm w czasie 8 sekund, w betonie komórkowym czas ten rośnie do 25 sekund, ponieważ materiał kruszy się zamiast wiercić.

Kołki osadza się w otworach za pomocą młotka gumowego lub drewnianego, by nie uszkodzić ich powierzchni, a następnie wkręca śruby mocujące kluczem płaskim lub nasadowym, a nie wkrętarką akumulatorową. Moment dokręcania ręcznego zapewnia kontrolę siły, której wkrętarka nie daje, ponieważ zbyt mocne dokręcenie śruby M8 w nylonowym kołku powoduje jego skręcenie i utratę nośności. Śruba dokręcona do oporu, a potem poluzowana o ćwierć obrotu, zachowuje pełną funkcjonalność.

Po zawieszeniu grzejnika na ścianie sprawdza się jego stabilność przez delikatne popchnięcie w kierunku prostopadłym do muru, ponieważ grzejnik nie powinien się kołysać ani wydawać dźwięków trzeszczenia. Luz większy niż 2 mm na końcówce konsoli oznacza niedokładne osadzenie kołka i wymaga powtórzenia montażu. Po 24 godzinach od pierwszego napełnienia instalacji wodą warto ponownie sprawdzić dokręcenie śrub, ponieważ kołki nylonowe pod wpływem wilgoci i obciążenia potrafią minimalnie się odkształcić.

Odpowietrzenie grzejnika po napełnieniu instalacji to czynność, którą wykonuje się przez odkręcenie zaworu odpowietrzającego o pół obrotu, aż woda wypełni komorę i usunie powietrze. Odpowietrznik umieszczony w górnej części grzejnika pozwala usunąć poduszki powietrzne, które blokują przepływ czynnika i obniżają moc grzewczą o 10-20%. Po odpowietrzeniu zakręca się zawór, a nadmiar wody zbiera ściereczką, by nie zalać podłogi.

Przed podjęciem ostatecznej decyzji o wyborze konkretnego modelu grzejnika panelowego warto zsumować masę suchą urządzenia z masą wody, jaka pozostanie w instalacji przez cały sezon grzewczy, a następnie porównać tę wartość z nośnością ściany pomnożoną przez liczbę punktów mocowania. Takie podejście eliminuje ryzyko przeciążenia konstrukcji i zapewnia bezpieczeństwo użytkowania instalacji przez wiele lat. W razie wątpliwości co do wytrzymałości ściany pomocna będzie konsultacja z konstruktorem, który na podstawie projektu budowlanego oceni, czy przegroda wytrzyma planowane obciążenie.

Źródła danych: PN-EN 442-2 (wymagania i metody badań grzejników panelowych), PN-EN 12831 (obciążenia cieplne budynków), Eurokod 6 (projektowanie konstrukcji murowych), dokumentacja techniczna producentów grzejników panelowych, katalogi parametrów fizycznych blach stalowych walcowanych na zimno.
