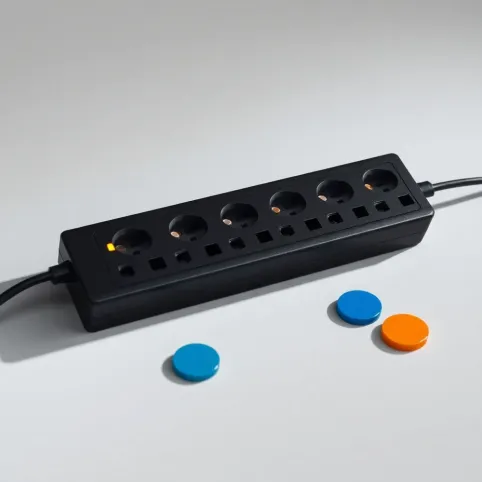

Jak działa listwa antyprzepięciowa i co chroni twoje urządzenia
Warystor, filtr EMI i bezpiecznik krok po kroku
Burze, awarie sieci i nagłe skoki napięcia potrafią w ułamku sekundy zniszczyć sprzęt wart kilka tysięcy złotych. Listwa antyprzepięciowa to pierwsza linia obrony, lecz tylko wtedy, gdy rozumiesz, co dzieje się w środku po naciśnięciu przycisku zasilania.
- Warystor, filtr EMI i bezpiecznik krok po kroku
- Parametry ochrony, które naprawdę mają znaczenie
- Jak dobrać listwę do komputera, telewizora i warsztatu
- Certyfikaty, montaż i sygnały zużycia
- Checklista przed zakupem
Sercem każdego takiego urządzenia jest warystor, element półprzewodnikowy wykonany z tlenku cynku. Jego opór spada gwałtownie, gdy napięcie przekroczy wartość progową, zwykle 275 V lub 320 V dla sieci 230 V. W normalnej pracy warystor zachowuje się jak izolator i praktycznie nie przewodzi prądu. Gdy nadchodzi impuls, w ciągu nanosekund staje się ścieżką odprowadzającą energię do przewodu ochronnego. To właśnie ta błyskawiczna zmiana oporu chroni delikatne układy scalone.
Obok warystora pracuje filtr EMI, zbudowany z kondensatorów klasy X i Y oraz dławików. Jego zadanie polega na tłumieniu zakłóceń elektromagnetycznych i radiowych, które powstają w sieci oraz wewnątrz samych urządzeń. W praktyce oznacza to czystszy obraz na telewizorze, stabilniejszą pracę karty dźwiękowej i mniej zawieszających się transmisji sieciowych. W sprzęcie pomiarowym oraz audio wyższej klasy filtr EMI bywa ważniejszy niż ochrona przeciwprzepięciowa.
Trzeci element to bezpiecznik, najczęściej automatyczny z przyciskiem resetu lub topikowy jednorazowy. Odłącza obwód, gdy warystor ulegnie degradacji lub gdy energia impulsu przekroczy zdolność absorpcji listwy. Różnica między oboma typami sprowadza się do wygody i szybkości reakcji. Bezpiecznik automatyczny wystarczy wcisnąć, topikowy wymaga wymiany, ale działa szybciej przy ekstremalnych przeciążeniach.
Warystor zużywa się po każdym zadziałaniu, nawet gdy impuls był niewielki. Po kilku silnych uderzeniach lub setkach małych jego struktura krystaliczna traci właściwości. Dlatego producenci stosują warystory połączone szeregowo z bezpiecznikiem termicznym, który odcina moduł, gdy temperatura rdzenia przekroczy 130°C.
Wartość ochronna warystora określa norma PN-EN 61643-11, klasyfikująca urządzenia pod względem napięcia trwałej pracy, prądu wyładowania i znamionowej energii pochłanianej. Listwy spełniające tę normę przechodzą testy udarowe prądem do 6,5 kA, co odpowiada typowym wyładowaniom atmosferycznym w obrębie jednego budynku.
Schemat blokowy wewnętrznej architektury
Prąd z gniazda sieciowego trafia najpierw na filtr EMI, który wygładza tętnienia. Następnie linia przechodzi przez warystory podłączone między przewód fazowy a ochronny oraz neutralny a ochronny. Dalej energię nadzoruje bezpiecznik topikowy lub termiczny. Na końcu znajdują się gniazda wyjściowe, z których każde korzysta z tej samej ścieżki ochronnej.
Parametry ochrony, które naprawdę mają znaczenie
Producenci prześcigają się w hasłach marketingowych, lecz tylko kilka liczb decyduje o realnym bezpieczeństwie podłączonego sprzętu. Poniższe zestawienie ułatwia porównanie modeli bez zagłębiania się w karty katalogowe.
| Parametr | Minimum dla RTV | Zalecane dla komputera | Profesjonalne / serwerownia |
|---|---|---|---|
| Absorpcja energii (J) | 400 J | 600-900 J | 1200 J i więcej |
| Prąd wyładowania (kA) | 6,5 kA | 10 kA | 15-20 kA |
| Czas reakcji (ns) | poniżej 25 ns | poniżej 10 ns | poniżej 5 ns |
| Obciążenie (A) | 10 A | 10-16 A | 16 A |
| Napięcie progowe warystora (V) | 275 V | 275-320 V | 320 V |
| Liczba gniazd | 5-6 | 6-8 | 8-10 z rozstawem szerokim |
| Długość kabla | 1,5 m | 1,8-2,5 m | 2,5 m i więcej |
| Przekrój żył | 3×1,0 mm² | 3×1,5 mm² | 3×1,5-2,5 mm² |
| Klasy szczelności obudowy | IP20 | IP20 | IP44 przy warsztacie |
Absorpcja energii wyrażona w dżulach informuje, ile łącznej energii pochłonie listwa zanim warystor ulegnie degradacji. Każde uderzenie pioruna w pobliżu budynku potrafi wprowadzić do instalacji impuls o energii 200-500 J, dlatego nawet telewizor wymaga marginesu bezpieczeństwa. Komputer z zasilaczem impulsowym i dyskami SSD pochłania energię w sposób bardziej wrażliwy, ponieważ jego płyta główna pracuje przy napięciach 1,2 V i 3,3 V, gdzie każdy skok jest natychmiast odczuwalny.
Prąd wyładowania podawany w kiloamperach pokazuje, jak silny impuls listwa jest w stanie znieść jednorazowo bez trwałego uszkodzenia. Wartość 6,5 kA odpowiada testowi zgodnie z klasą I normy PN-EN 61643-11. Wyższe wartości oznaczają większą odporność, ale też dłuższą żywotność warystora przy wielokrotnych, słabszych uderzeniach.
Czas reakcji mniejszy niż 25 ns wydaje się abstrakcyjny, lecz w praktyce decyduje o tym, czy impuls dotrze do chronionego urządzenia. Nawet warystor o doskonałej absorpcji, ale zbyt wolnej reakcji, przepuści pierwsze mikrosekundy skoku, które dla procesorów graficznych bywają wystarczające do uszkodzenia.
Przy wyborze zwróć uwagę na sumaryczny pobór prądu podłączanych urządzeń. Listwa 10 A obsłuży typowe biurko z komputerem, monitorem i drukarką, ale warsztat z lutownicą, szlifierką i prostownikiem wymaga już modelu 16 A z kablem 3×1,5 mm².
Przekrój żył kabla ma znaczenie często pomijane. Cieńszy przewód 3×0,75 mm² stosowany w tanich przedłużaczach nagrzewa się przy pełnym obciążeniu, co w połączeniu z warystorem pracującym na granicy wydajności prowadzi do stopienia izolacji. Norma PN-EN 61643-11 wymaga dla listew minimum 3×1,0 mm².
Jak dobrać listwę do komputera, telewizora i warsztatu
Każde zastosowanie rządzi się innymi priorytetami. Komputer potrzebuje szybkiej reakcji i wysokiej absorpcji, telewizor dodatkowo skorzysta z filtra EMI eliminującego zakłócenia obrazu, a warsztat wymaga wytrzymałej obudowy i większego obciążenia prądowego.
Do komputera stacjonarnego i laptopa
Szukaj modelu o absorpcji minimum 600 J i prądzie wyładowania 10 kA. Czas reakcji poniżej 10 ns chroni płytę główną przed impulsami, które potrafią uszkodzić sekcję zasilania procesora. Filtr EMI przyda się, jeśli korzystasz z monitora LCD wrażliwego na migotanie, oraz karty sieciowej pracującej w środowisku z zakłóceniami.
Do telewizora i sprzętu audio
Telewizor LCD lub OLED potrzebuje absorbancji 400-600 J oraz skutecznego filtra EMI. W audio, szczególnie przy wzmacniaczach lampowych i przetwornikach DAC, filtr EMI eliminuje brzęczenie sieciowe słyszalne w głośnikach przy czułym materiale. Wybierz listwę z gniazdami o odpowiednim rozstawie, by zmieścić szerokie wtyczki zasilaczy zewnętrznych.
Do warsztatu i garażu
Obciążenie 16 A, przekrój kabla 3×1,5 mm², obudowa o klasie IP44. Warystor powinien mieć napięcie progowe 320 V, ponieważ skoki napięcia w sieci trójfazowej bywają wyższe niż w domowej instalacji jednofazowej. Szukaj modelu z filtrem EMI, gdy korzystasz z falowników lub prostowników, które generują silne zakłócenia.
Do serwera NAS i sprzętu sieciowego
Absorpcja minimum 900 J, prąd wyładowania 15 kA, obudowa metalowa. Serwer plików pracuje 24 godziny na dobę, więc warystor musi wytrzymać wielokrotne małe impulsy bez utraty właściwości. Dodatkowa funkcja opóźnionego startu chroni dyski twarde przed skokami napięcia po powrocie zasilania.
Do ładowarek i drobnego sprzętu AGD
Najprostszy model z absorpcją 200-400 J wystarczy, gdy chronisz jedynie ładowarki telefonów, router i lampki LED. Kluczowy okazuje się filtr EMI, ponieważ tanie zasilacze impulsowe generują zakłócenia wpływające na jakość rozmów przez słuchawki bezprzewodowe i stabilność łącza Wi-Fi.
Listwa z gniazdami USB do ładowania telefonów to wygodne rozwiązanie, ale zwróć uwagę na prąd wyjściowy portu. Modele oferujące 2,4 A na port naładują tablet, natomiast 1 A nada się tylko do starszych smartfonów.
Certyfikaty, montaż i sygnały zużycia
Znak CE bez numeru jednostki notyfikowanej oznacza jedynie deklarację producenta, nie potwierdza testów w niezależnym laboratorium. Prawdziwą wiarygodność daje zgodność z normą PN-EN 61643-11, którą uzyskują modele przechodzące testy udarowe i starzeniowe. Producenci tacy jak Acar, Eaton, Legrand czy APC publikują raporty z badań na życzenie klienta, co stanowi dobry punkt odniesienia przy wyborze.
Unikaj listew bez jakiejkolwiek informacji o normach na obudowie. Brak oznaczenia CE lub dziwne tłumaczenia instrukcji zdradzają produkt z Dalekiego Wschodu, który nie przeszedł europejskich badań bezpieczeństwa. Taki moduł potrafi przepuścić impuls, sam ulegając zapłonowi, co kończy się pożarem instalacji.
Prawidłowy montaż
Listwę ustawiaj w suchym miejscu o temperaturze pokojowej, z dala od grzejników i bezpośredniego światła słonecznego. Nie piętrz urządzeń na obudowie, bo utrudniasz odprowadzanie ciepła z warystora. Kabel prowadź tak, aby nie był przyciśnięty meblami, a gniazdo ścienne musi być uziemione, bo bez tego warystor nie ma dokąd odprowadzić energii.
Kiedy wymienić listwę
Sygnalizacja LED w kolorze czerwonym lub brak świecenia zielonej diody informuje o zużyciu warystora. Niektóre modele posiadają licznik zadziałań, ale nawet bez niego wymień listwę po 5 latach intensywnej pracy w sieci o częstych skokach, lub po każdej większej burzy w okolicy. Warystor po absorpcji dużego impulsu może wyglądać normalnie, ale jego struktura krystaliczna uległa degradacji.
Listwa antyprzepięciowa
Ochrona aktywna, warystor tłumi skoki napięcia w czasie nanosekund. Filtr EMI wygładza zakłócenia. Bezpiecznik odcina obwód przy przeciążeniu. Przeznaczona do sprzętu elektronicznego wymagającego stabilnego zasilania.
Zwykły przedłużacz
Jedynie rozdziela zasilanie na kilka gniazd. Brak warystora, brak filtra EMI, brak zabezpieczenia nadprądowego. Pozostaje ścieżką przenoszącą każdy impuls z sieci do podłączonego urządzenia bez żadnej reakcji.
Checklista przed zakupem
- Absorpcja minimum 400 J dla RTV, 600 J dla komputera, 900 J dla serwera NAS.
- Prąd wyładowania co najmniej 6,5 kA, lepiej 10 kA.
- Czas reakcji poniżej 25 ns, optymalnie poniżej 10 ns.
- Przekrój kabla 3×1,0 mm² lub grubszy, obciążenie 10 A lub 16 A.
- Obecność znaku CE i deklaracji zgodności z normą PN-EN 61643-11.
- Wskaźnik działania warystora w postaci diody LED lub sygnalizacji dźwiękowej.
- Rozstaw gniazd pozwalający na podłączenie szerokich wtyczek zasilaczy.
Źródła danych: norma PN-EN 61643-11 (Polski Komitet Normalizacyjny), karty katalogowe producentów modułów przeciwprzepięciowych, raporty z testów udarowych publikowane przez niezależne laboratoria badawcze, dokumentacja techniczna warystorów tlenkowo-cynkowych. Adresy witryn: pkn.pl, en-standard.eu.
