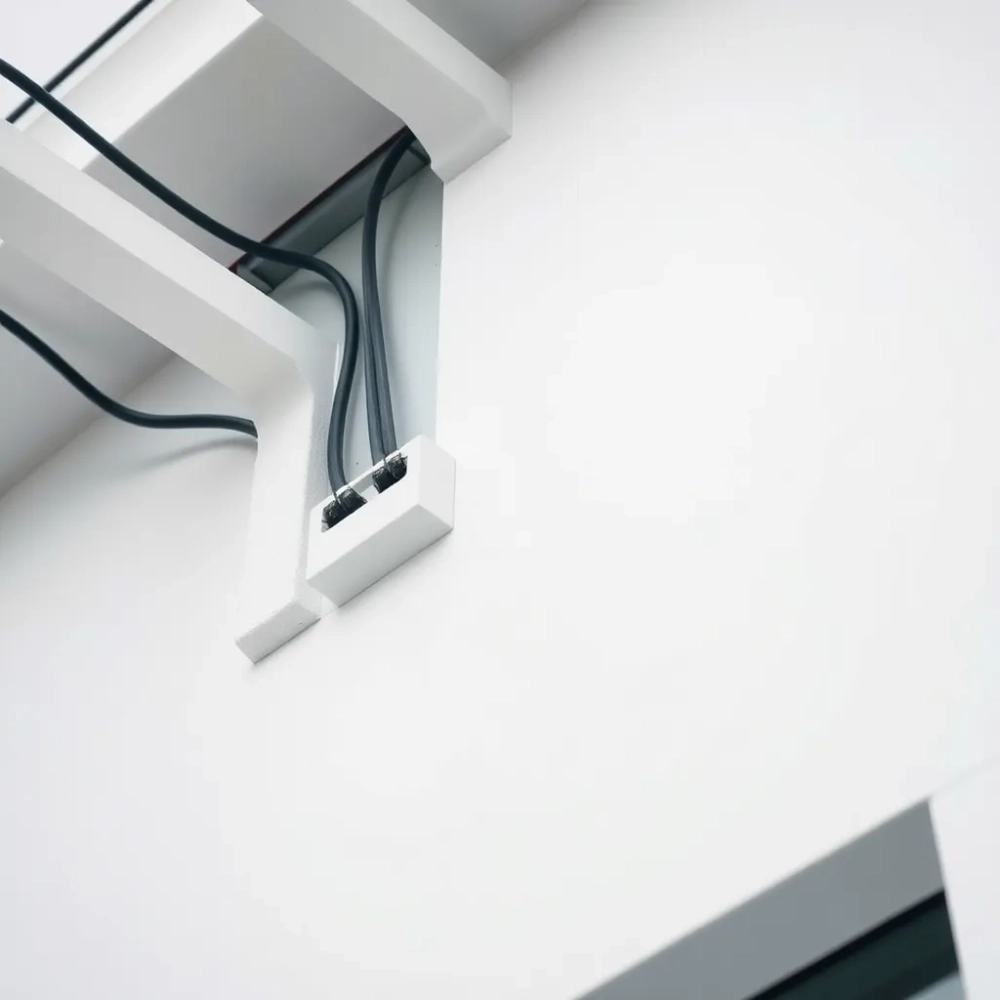

Kable w styropianie na elewacji – jak poprowadzić instalację bez błędów

Trzy zimy z rzędu słyszałeś, że rachunek za ogrzewanie wygląda tak, jakby ktoś ogrzewał podwórko, a nie dom. Styropian na elewacji leży już piąty sezon, ale nikt nie pomyślał, że w warstwie ocieplenia trzeba będzie kiedyś puścić nowy kabel do gniazda na tarasie albo do lampy nad garażem. Teraz stoisz przed dylematem: kuć tynk, ryzykując mostki termiczne, czy jednak schować przewody w styropianie raz a porządnie, tak żeby za piętnaście lat elektryk nie klął pod nosem, ściągając elewację.

• Czym właściwie jest instalacja elektryczna w styropianie i kiedy ma sens
• Peszel w ociepleniu elewacji średnice, mocowania i dobre praktyki
• Mocowanie puszek i kabli w styropianie bez mostków termicznych
• Koszty instalacji elektrycznej w styropianie w 2026 realne widełki
• Najczęstsze błędy i jak ich uniknąć
• Checklisty, które zabierzesz na budowę

Czym właściwie jest instalacja elektryczna w styropianie i kiedy ma sens

Instalacja w warstwie ocieplenia to nic innego jak celowe poprowadzenie obwodów elektrycznych pomiędzy muren a płytami styropianowymi, a nie jak przez dekady w tynku wewnętrznym. Rozwiązanie zyskuje na popularności, bo grubość izolacji termicznej rośnie. Przy dwudziestu centymetrach styropianu grafitowego kucie rowków w ścianie wewnętrznej staje się bezcelowe, a prowadzenie kabli w murze niszczy jego strukturę i tworzy mostki termiczne trudne do obliczenia.

Najczęściej stosuje się je w dwóch scenariuszach. Pierwszy to nowa inwestycja, gdzie projektant od razu przewiduje trasy kablowe w warstwie ocieplenia elewacji, dobierając peszle o średnicy adekwatnej do planowanego obciążenia. Drugi to termomodernizacja budynku, gdy stary tynk i tak zostanie ściągnięty, a inwestor chce przy okazji dorzucić gniazdo na balkon, kamerę przy drzwiach albo oświetlenie elewacyjne, bez kucia ścian od środka.

Są jednak sytuacje, w których lepiej od razu zrezygnować. Drewniane stropy i ściany szkieletowe z natury wymagają prowadzenia instalacji w kanałach wentylowanych lub w peszlach niepalnych oddzielonych od drewna warstwą wełny, a styropian w takim układzie staje się zagrożeniem sam w sobie. Wysoka temperatura pracy przewodu też dyskwalifikuje to rozwiązanie kabel zasilający piec elektryczny o mocy 9 kW w pętli grzejnej potrafi rozgrzać izolację PVC powyżej 70°C, a styropian zaczyna mięknąć już przy 80°C. Kabel w styropianie na elewacji musi więc pracować w warunkach chłodnych, a obciążenie ciągłe nie powinno przekraczać 70% wartości znamionowej.

Warto też wiedzieć, że zgodnie z normą PN-HD 60364-5-52 każdy obwód prowadzony w izolacji termicznej wymaga obniżenia współczynnika grupowego, bo ciepło z sąsiednich kabli nie ma dokąd uciec. W praktyce oznacza to, że trzy żyły 3x2,5 mm² w jednym peszlu pozwolą pociągnąć co najwyżej 21 A zamiast nominalnych 25 A, a nie każdy elektryk o tym pamięta.

Peszel w ociepleniu elewacji średnice, mocowania i dobre praktyki

Peszel to karbowana rura osłonowa wykonana z PVC lub polietylenu, która stanowi pierwszą linię obrony kabla przed uszkodzeniami mechanicznymi i wilgocią. Jej zadanie nie ogranicza się do ochrony przewodu tworzy pustą przestrzeń, dzięki której ewentualna wymiana kabla w przyszłości sprowadza się do wciągnięcia nowego, zamiast kucia elewacji. W warstwie styropianu peszel działa jeszcze lepiej niż w ścianie murowanej, bo otacza go sucha, stabilna termicznie otulina.

Dobór średnicy to nie kwestia widzimisię, lecz prosta matematyka. Pojedynczy kabel 3x1,5 mm² wymaga peszla o średnicy wewnętrznej co najmniej 18 mm, kabel 3x2,5 mm² potrzebuje 23 mm, a trójżyłowy 3x4 mm² zasilający na przykład płytę indukcyjną powinien być prowadzony w peszlu 28 mm. Reguła jest prosta: łączna powierzchnia przekroju kabla nie powinna przekraczać 40% pola przekroju wewnętrznego rury, bo inaczej tarcie przy wymianie uniemożliwi przeciągnięcie nowego przewodu.

Mocowanie peszla do ściany wymaga czegoś więcej niż zwykłych uchwytów kablowych. W styropianie elastycznym stosuje się uchwyty z trzpieniem samoprzylepnym lub wkręcane przez tuleję dystansową, ale żadne z tych rozwiązań nie zastąpi mocowania mechanicznego do muru. Najlepszą metodą pozostaje przewiercenie się przez styropian kołkiem rozporowym i przykręcenie obejmy do podłoża, a następnie zaślepienie główki kołka kawałkiem kleju do styropianu. W ten sposób mostek termiczny zamyka się w jednym punkcie, a trasa kablowa nie ugina się pod ciężarem własnym.

Kluczowa jest geometria prowadzenia. Peszel powinien biec łagodnymi łukami, bez ostrych kolan, bo każde zagięcie pod kątem 90° w peszlu 23 mm zwiększa opór przy przeciąganiu kabla tak, jakbyś próbował przeciągnąć go przez dodatkowy metr rury. Trasy pionowe i poziome warto z góry oznaczyć na murze, zanim jeszcze rusztowanie odjedzie potem dostęp do ściany będzie utrudniony.

Zanim wciśniesz peszel w warstwę styropianu, sprawdź klasę reakcji na ogień. Normy europejskie w ramach Dyrektywy CPR dzielą kable na klasy od Aca (najwyższa, niepalna) do Fca. W budynkach mieszkalnych peszel prowadzony w warstwie elewacji powinien spełniać co najmniej klasę Eca, ale jeśli ściana graniczy z drogą ewakuacyjną, instalator z uprawnieniami SEP zaleci B2ca. Kable bez oznaczenia CE i klasy reakcji na ogień nie mają prawa znaleźć się w elewacji od 2017 roku, choć na budowach wciąż pojawiają się produkty z Chin oznakowane byle jak.

Pomijając peszel, istnieje jeszcze pięć metod prowadzenia kabli w styropianie, z których każda ma sens w konkretnym scenariuszu. Zatapiane kable bez osłony, wciśnięte w wycięty rower w płycie styropianowej, to rozwiązanie tymczasowe i niepolecane, bo każdy gwóźdź wbity w elewację trafi w przewód. Puszki instalacyjne do izolacji mocowane na kołkach talerzowych rozwiązują problem gniazda w elewacji, ale wymagają obudowy odpornej na UV. Kanały podłogowe w warstwie izolacji pod wylewką sprawdzają się przy ogrzewaniu podłogowym i prowadzeniu obwodów do wysp kuchennych. Mocowania chemiczne za pomocą kleju montażowego są szybkie, lecz nie wytrzymają obciążeń dynamicznych. Kołki talerzowe do puszek natynkowych to kompromis w sytuacjach, gdy elewacja jest już ocieplona i nie chcesz jej naruszać.

Mocowanie puszek i kabli w styropianie bez mostków termicznych

Puszka instalacyjna w elewacji to nie fanaberia architektoniczna, lecz konieczność przy każdym gnieździe zewnętrznym, lampie ogrodowej czy kamerze monitoringu. Największą pułapką jest tu mostek termiczny, czyli miejsce, w którym ciepło ucieka z budynku szybciej niż przez sąsiednie fragmenty ściany. Mostek w okolicy puszki potrafi obniżyć temperaturę wewnętrznej strony muru o 3-4°C, a w skrajnych przypadkach wywołać kondensację pary wodnej i rozwój grzybni pleśniowej.

Aby uniknąć mostka, puszkę mocuje się nie bezpośrednio na murze, lecz na specjalnym elemencie dystansowym wykonanym z polistyrenu ekspandowanego o gęstości 35-40 kg/m³. Element taki ma współczynnik przewodzenia ciepła lambda wynoszący 0,031-0,035 W/(m·K), czyli bardzo zbliżony do samego styropianu elewacyjnego. Grubość dystansu dobiera się tak, by górna krawędź puszki zlicowała się z płaszczyzną przyszłego tynku, a sam element obejmował puszkę dookoła, tworząc ciągłą izolację termiczną.

Samo mocowanie mechaniczne opiera się na trzech kołkach rozporowych z kołnierzem talerzowym, rozmieszczonych co 120° na obwodzie puszki. Kołki wchodzą w mur na głębokość minimum 6 cm, a ich łby zatapia się w elemencie dystansowym i zakrywa kawałkiem kleju do styropianu. Po nałożeniu siatki zbrojącej i tynku cienkowarstwowego całość staje się monolitem, a mostek termiczny ogranicza się do trzech punktów o łącznej powierzchni nieprzekraczającej 4 cm².

Rodzaj puszki ma znaczenie większe, niż się wydaje. Puszki natynkowe szczelne o stopniu ochrony IP55 i wyższym nadają się do elewacji, ale muszą mieć dławik kablowy, który po zaciśnięciu nie pozwoli wodzie wnikać w peszel. Puszki podtynkowe standardowo oferują IP44, co w strefach narażonych na zacinający deszcz może okazać się niewystarczające. W strefie przygruntowej, poniżej 30 cm nad poziomem terenu, jedynym rozsądnym wyborem pozostaje puszka natynkowa z uszczelką EPDM.

Typowy błąd wykonawczy polega na mocowaniu puszki wyłącznie na kleju do styropianu, bez kotwienia mechanicznego do muru. Po dwóch sezonach grzewczych cykle termiczne powodują, że klej traci przyczepność, a puszka zaczyna się ruszać, pękając tynk wokół siebie. Efektem jest nie tylko nieestetyczna rysa, ale też droga do wymiany całego fragmentu elewacji.

Uwaga: każdy peszel przechodzący przez styropian tworzy lokalne zaburzenie pola termicznego. Jeśli prowadzisz peszel pionowo przez 20 cm izolacji, mostek punktowy wyniesie od 0,008 do 0,012 W/K. Przy stu takich peszlach suma mostków zbliża się do strat cieplnych całej połaci okiennej, dlatego trasy kablowe warto grupować i prowadzić równolegle w jednym kanale.

Koszty instalacji elektrycznej w styropianie w 2026 realne widełki

Wycena zależy od trzech filarów: robocizny, materiałów i sprzętu, a każdy z nich różni się regionalnie. Średnia stawka elektryka z uprawnieniami SEP w Polsce waha się od 80 do 120 zł za tak zwany punkt, rozumiany jako puszka plus 1,5-2 metry peszla z wciągniętym kablem. W dużych miastach, szczególnie w Warszawie i Wrocławiu, stawki sięgają 140 zł, a w mniejszych miejscowościach na wschodzie kraju spadają do 65 zł. Różnica wynika nie z jakości pracy, lecz z kosztów ogólnych prowadzenia działalności.

Do robocizny trzeba doliczyć koszty materiałów. Peszel 23 mm wraz z kablem 3x2,5 mm² kosztuje średnio 5,40-7,40 zł za metr bieżący, puszka natynkowa IP55 około 18-32 zł, a uchwyt mocujący 1,20-2,80 zł. Przy dziesięciu punktach na elewacji frontowej o łącznej długości tras kablowych rzędu 35 metrów sam materiał pochłonie od 350 do 550 zł. Robocizna na tym samym zakresie to wydatek rzędu 800-1400 zł, zależnie od regionu.

Trzecim, często pomijanym składnikiem jest sprzęt. Wiercenie otworów w murze pod kołki, przeciskanie peszla przez warstwę styropianu i przeciąganie kabla wymagają wiertarki, wkrętarki i zestawu pilników do fazowania otworów. Elektryk przyjeżdża z własnym sprzętem, ale jego zużycie (wiertła, tuleje, środki czyszczące) jest wkalkulowane w stawkę godzinową. Przy zleceniach przekraczających 20 punktów warto negocjować stawkę ryczałtową, bo czas pracy rozkłada się na więcej operacji i efektywność rośnie.

Koszty dodatkowe pojawiają się tam, gdzie instalacja wymaga projektu i zgłoszenia. Przy więcej niż pięciu obwodach elektrycznych w nowej instalacji polskie prawo budowlane wymaga projektu sporządzonego przez uprawnionego projektanta, a każde zwiększenie mocy przyłączeniowej powyżej 5 kW wymaga zgłoszenia do zakładu energetycznego. Procedura trwa od dwóch tygodni do dwóch miesięcy, a opłata za zwiększenie mocy w 2026 roku wynosi od 250 do 1800 zł, zależnie od operatora.

Wskazówka: jeśli planujesz instalację 3-fazową pod przyszłą ładowarkę samochodową, uwzględnij ją w projekcie od razu. Doprowadzenie kabla 5x4 mm² w peszlu 32 mm kosztuje niewiele więcej niż w czasie późniejszej rozbudowy, a różnica w robociźnie sięga 40%.

Najczęstsze błędy i jak ich uniknąć

Pierwszy grzech to prowadzenie peszla bez zachowania ciągłości izolacji termicznej. W praktyce oznacza to, że elektryk wycina rower w styropianie, wkłada peszel, a następnie zakleja go paskiem styropianu od czoła. Takie rozwiązanie tworzy szczelinę powietrzną, która zimą zachowuje się jak kanał chłodzący, a latem jak komin termiczny. Prawidłowo peszel powinien być otulony styropianem ze wszystkich stron na głębokość co najmniej 5 cm, a ewentualne wycięte kawałki płyt trzeba wkleić z powrotem na klej, nie pozostawiając wolnych przestrzeni.

Drugi błąd to oszczędzanie na kablu. Na forach budowlanych regularnie pojawiają się pytania o najtańszy przewód w marketowej ofercie, a odpowiedzi handlowców brzmią kusząco. Tyle że kabel bez oznaczenia CE i bez klasy reakcji na ogień to nie tylko problem formalny, ale realne zagrożenie pożarowe. W warstwie elewacji, zamknięty między styropianem a tynkiem, taki przewód nie ma prawa się znaleźć.

Trzeci błąd wynika z pośpiechu przy termomodernizacji. Ekipa remontowa przyjeżdża w poniedziałek, w czwartek ma zdjąć rusztowanie, więc elektryk dostaje dwa dni na poprowadzenie całej instalacji. Pod presją czasu łuki w peszlu robią się zbyt ciasne, mocowania zbyt rzadkie, a kable wciągane są na siłę. Po roku okazuje się, że wymiana jednego odcinka wymaga kucia elewacji, bo nowy kabel nie chce przejść przez zbyt ostre kolano.

Czwarty problem to brak dokumentacji powykonawczej. Inwestorzy rzadko wymagają od wykonawcy szkicu z naniesionymi trasami kablowymi, a jeśli już, to szkic ląduje w szufladzie. Po pięciu latach, gdy trzeba powiesić nową lampę albo zamontować klimatyzator, nikt nie pamięta, gdzie dokładnie biegną kable. Detektor przewodów pod napięciem pomoże, ale lokalizacja kabla bez napięcia to już ruletka.

Piąty błąd to ignorowanie rozszerzalności termicznej. Kabel miedziany o długości 10 metrów zmienia swoją długość o 1,5 mm przy różnicy temperatur 50°C. W warstwie elewacji, gdzie latem powierzchnia nagrzewa się do 60°C, a zimą spada do -20°C, różnica wynosi 80°C, a wydłużenie 2,4 mm. W sztywno zamocowanym peszlu wydłużenie to przenosi się na połączenia w puszkach, powodując ich poluzowanie. Rozwiązaniem jest pozostawienie 5-8 mm luzu na każdym końcu peszla i stosowanie zacisków sprężynowych zamiast śrubowych.

Uwaga: żaden kabel w styropianie na elewacji nie powinien być jedynym zasilaniem odbiornika, od którego zależy bezpieczeństwo domowników. Czujnik czadu, alarm czy oświetlenie awaryjne wymagają redundantnego zasilania, najczęściej akumulatorowego lub z obwodu prowadzonego w ścianie wewnętrznej.

Checklisty, które zabierzesz na budowę

Przed rozpoczęciem montażu warto zebrać w jednym miejscu wszystkie materiały, bo każdy powtórny wyjazd do hurtowni w trakcie pracy oznacza stratę czasu i pieniędzy. Lista zakupów powinna zawierać peszel w trzech średnicach, kable w przekrojach dopasowanych do obciążeń, puszki natynkowe IP55 z dławikami, elementy dystansowe z EPS, kołki rozporowe z kołnierzami, klej do styropianu, taśmę izolacyjną, opaski zaciskowe i marker do oznaczania tras. Nie zapomnij o rękawicach i okularach ochronnych, bo wiercenie w murze generuje pył, który osiada na świeżym styropianie i obniża przyczepność kleju.

Lista kontrolna etapów montażu wygląda inaczej dla nowej budowy, a inaczej dla termomodernizacji. W nowym budynku trasy kablowe planuje się jeszcze przed przyklejeniem styropianu, peszel mocuje się do muru, a płyty izolacji wycina precyzyjnie wzdłuż trasy. Przy termomodernizacji etapy są odwrócone: najpierw zdejmuje się stary tynk, lokalizuje się i zabezpiecza istniejące kable, a dopiero potem planuje się nowe trasy. Pominięcie tego kroku grozi przewierceniem starego kabla albo, co gorsza, naruszeniem izolacji rury gazowej, jeśli w ścianie biegnie instalacja gazowa.

Podczas odbioru instalacji elektryk z uprawnieniami SEP powinien wykonać pomiary impedancji pętli zwarcia, sprawdzić działanie wyłączników różnicowoprądowych i potwierdzić ciągłość przewodu ochronnego. Inwestor natomiast powinien otrzymać szkic z trasami, schemat rozdzielni i kopię protokołu pomiarowego. Bez tych trzech dokumentów odbiór nie może zostać uznany za kompletny.

Wskazówka: wykonaj zdjęcia elewacji z widocznymi trasami peszli przed nałożeniem tynku. Jeden rzut oka na fotografię pozwala zlokalizować każdy odcinek instalacji bez dodatkowych pomiarów, a zdjęcia zajmują kilka megabajtów na dysku.

Planując instalację w styropianie, warto pamiętać, że diabeł tkwi w szczegółach, których nie widać po otynkowaniu. Każdy łagodny łuk, każde mocowanie do muru zamiast do styropianu, każdy dodatkowy milimetr luzu w puszce to inwestycja, która zwróci się przy pierwszej wymianie kabla albo modernizacji instalacji. Świadomy inwestor, który poświęcił czas na zrozumienie mechanizmów stojących za tymi decyzjami, zaoszczędzi na każdym z tych etapów. Elektryk z uprawnieniami SEP, który widzi, że klient rozumie, o czym rozmawia, pracuje inaczej niż z klientem, który przyszedł z wydrukowaną listą haseł z forum. Skoro dotarłeś do tego momentu, wiesz już wystarczająco dużo, by zadawać właściwe pytania i wymagać konkretnych odpowiedzi.
