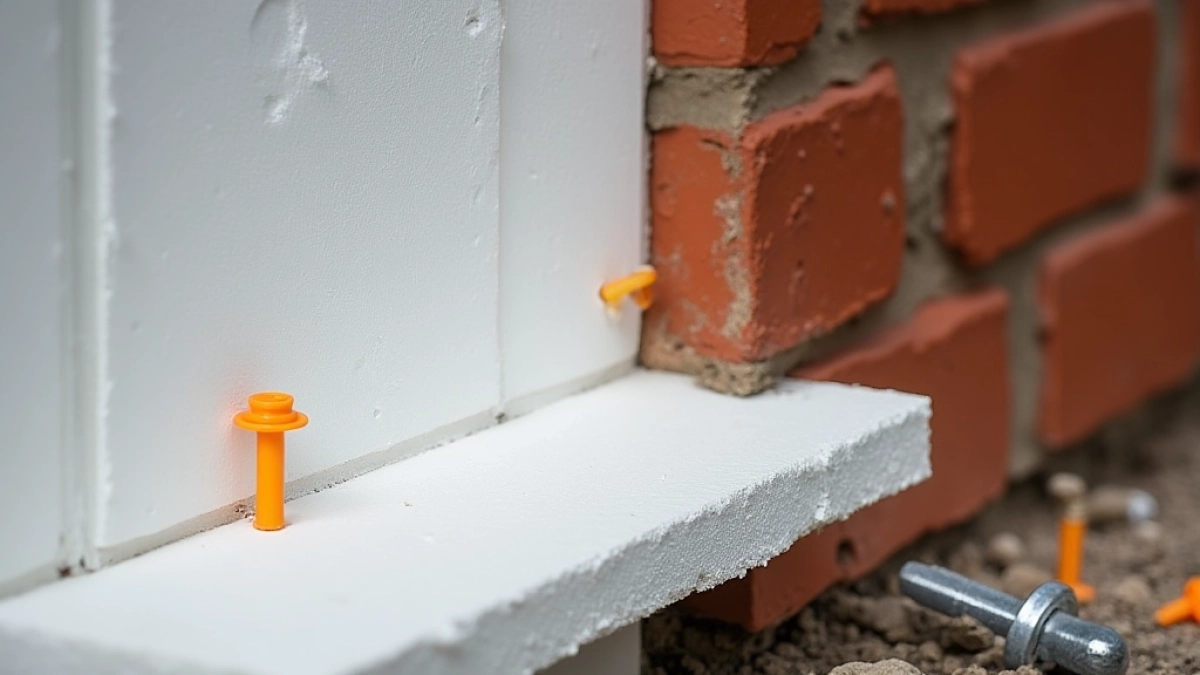

Kołkowanie styropianu pod płytki klinkierowe bez błędów

Obawa przed odpadającymi płytkami na ocieplonej elewacji towarzyszy chyba każdemu, kto zdecydował się na cięższą okładzinę klinkierową. Wina rzadko leży w samych klinkierach - najczęściej odpowiada za to źle wykonane kołkowanie styropianu pod płytki klinkierowe, czyli pierwszy etap, na którym opiera się cały późniejszy ciężar warstw: kleju, samego klinkieru, fug i obciążeń wiatrem. Jeśli łączniki mechaniczne zostaną dobrane bez zrozumienia fizyki ściany, nawet najlepszy klej i najdroższe płytki zaczną po kilku sezonach trzeszczeć, pękać lub odchodzić płatami.

• Jakie kołki do styropianu pod klinkier wybrać
• Rozstaw i ilość kołków na m² elewacji
• Technika kołkowania styropianu krok po kroku
• Najczęstsze błędy przy kołkowaniu pod klinkier
• Pielęgnacja elewacji z płytek klinkierowych
• Orientacyjny koszt materiałów na 1 m² elewacji
• Checklista: czy Twoja elewacja jest gotowa na klinkier
• Najczęściej zadawane pytania

Jakie kołki do styropianu pod klinkier wybrać

Kołkowanie styropianu pod płytki klinkierowe wymaga łączników o zupełnie innej charakterystyce niż te stosowane pod lekkie tynki cienkowarstwowe. Płytka klinkierowa waży od 25 do 35 kg/m², a z zaprawą klejową i fugą obciążenie sięga nierzadko 80-120 kg/m². Taki ciężar wymaga elementu, który przeniesie siły nie tylko rozciągające, ale przede wszystkim ścinające, działające wzdłuż płaszczyzny ściany.

Kluczowym parametrem jest stalowy trzpień - plastikowy rdzeń przy takim obciążeniu ulega pełzaniu już po dwóch, trzech latach ekspozycji na temperaturę i wilgoć. Łącznik z metalowym (najczęściej stalowym ocynkowanym lub ze stali nierdzewnej) trzpieniem ma klasę nośności zwykle od 0,3 do 0,8 kN na pojedynczy punkt, co w przeliczeniu na standardowy rozstaw daje bezpieczną rezerwę. Łeb kołka musi być dodatkowo wyposażony w talerzyk dociskowy o średnicy minimum 60 mm, aby nie wciskał się w styropian pod naciskiem pacy lub wiatru.

Głębokość zakotwienia w murze to drugi obszar, który decyduje o trwałości. W betonie i cegle pełnej producent gwarantuje nośność przy 40-50 mm osadzenia, w murach z pustostawów ceramicznych - przynajmniej 60 mm, a w betonie lekkim (Ytong, H+H) - nawet 80 mm. Wiercenie w murach pustych wymaga bezwzględnie wyłączenia udaru, bo inaczej kruszy się wewnętrzna struktura bloczka i kołek trzyma w pustce.

Na elewacjach z okładziną klinkierową unikaj łączników z tworzywowym trzpieniem. Tak zwane „talerzyki z plastikowym gwoździem" powszechnie stosuje się przy lekkich tynkach, ale ich wytrzymałość czasowa gwałtownie spada wraz ze starzeniem się polipropylenu na UV i pod wpływem cykli termicznych. Efektem po pięciu, sześciu sezonach bywa pękanie trzpienia, a wtedy talerzyk przestaje dociskać styropian do ściany i pojawiają się pustki pod płytkami.

Rozstaw i ilość kołków na m² elewacji

Minimalna liczba kołków na metr kwadratowy zależy od trzech czynników: masy okładziny, wysokości budynku (a więc siły wiatru ssącego) oraz strefy krawędziowej. W środkowej części ściany, gdzie parcie i ssanie wiatru są zbliżone, wystarczy 5-6 łączników na m². W pasie krawędziowym - dwóch metrach od narożnika - liczbę tę zwiększa się do 8-9, ponieważ siły ssące wiatru rosną tam nawet dwukrotnie.

Producent kleju i systemodawca elewacji zwykle publikują własne wytyczne, które są zgodne z normą PN-EN 1991-1-4 (Eurokod 1, oddziaływanie wiatru) oraz z aprobatą techniczną konkretnego systemu ociepleniowego. W praktyce oznacza to, że liczby te są wiążące i obliczane indywidualnie dla każdego projektu. W domu jednorodzinnym o wysokości do 8 m i ścianach otwartych można oprzeć się na wartościach tabelarycznych podawanych przez producentów systemów ETICS.

Rozstaw kołków w jednym rzędzie poziomym powinien wynosić około 33-40 cm, a przesunięcie między rzędami (naprzemiennie co drugie pióro) tworzy schemat kotwienia w trójkącie. Taki układ gwarantuje, że każdy punkt płyty styropianowej jest dociśnięty przynajmniej w dwóch miejscach, co skutecznie przeciwdziała wybrzuszaniu płyt pod wpływem ciepła.

Przy obliczaniu ilości nie zapomnij o strefach narażonych na punktowe obciążenie. Nadproża okienne i drzwiowe, gdzie płytki klinkierowe często układa się z podparciem na wsporniku, wymagają dodatkowych kotew w rozstawie co 25 cm wzdłuż krawędzi otworu. Te miejsca są newralgiczne, bo tam łączą się naprężenia termiczne muru, okna i okładziny.

Uwaga: podane liczby są wartościami orientacyjnymi dla typowych domów. Przy budynkach powyżej 11 metrów lub na terenach o zwiększonej ekspozycji na wiatr (otwarty teren, szczyt wzgórza, obrzeża miast) konieczne jest obliczenie na podstawie normy PN-EN 1991-1-4.

Technika kołkowania styropianu krok po kroku

Prawidłowe kołkowanie zaczyna się znacznie wcześniej niż samo wiercenie otworów. Pierwszym warunkiem jest dostatecznie wyschnięta warstwa kleju, którym płyty styropianowe zostały przyklejone do muru. Standardowy czas wiązania to 24 godziny, ale w niskiej temperaturze (5-10°C) lub przy dużej wilgotności powietrza warto odczekać pełne 48 godzin. Mokry styropian pod talerzykiem kołka ugina się elastycznie i nie dociąga płyty do podłoża - to źródło późniejszych pęknięć okładziny.

Samo wiercenie wymaga wiertła o średnicy dobranej ściśle do średnicy kołka - najczęściej 8 lub 10 mm. W betonie i cegle pełnej używa się wiertła z udarem, w murach z pustostawów wyłącza się udar i pracuje wyłącznie obrotowo. Głębokość otworu powinna być o 10-15 mm większa niż długość strefy kotwienia, tak aby pył nie blokował osadzania. Po wywierceniu otwór trzeba wydmuchać lub wydmuchnąć odkurzaczem - kurz drastycznie obniża wytrzymałość połączenia.

Osadzanie kołka odbywa się przez warstwę styropianu - nie bezpośrednio w mur. Kołek wchodzi przez talerzyk, który jednocześnie dolega do płyty i rozkłada siłę docisku na większą powierzchnię. Wbijanie trzpienia młotkiem jest dopuszczalne przy kołkach z metalowym trzpieniem rozporowym, ale coraz częściej stosuje się wersje wkręcane z łbem Torx, które dają stałą, kontrolowaną siłę docisku i eliminują ryzyko przeciążenia trzpienia.

Zatapianie talerzyka w warstwie styropianu to detal, który odróżnia rzemieślnika od amatora. Talerzyk powinien licować z powierzchnią płyty, ale nie wciskać się w nią głębiej niż 1-2 mm. Zbyt głębokie osadzenie powoduje, że punkt kotwienia staje się elastyczny i traci sztywność, a przy późniejszym szlifowaniu powierzchni tworzy się zagłębienie utrudniające nałożenie zbrojenia. Zbyt płytkie osadzenie zostawia garb, który będzie widoczny przez cienką warstwę kleju i klinkieru.

Po osadzeniu wszystkich łączników warto wykonać próbę wyrywania - szczególnie w miejscach, gdzie ściana budzi wątpliwości. Próba polega na obciążeniu kołka siłą prostopadłą do ściany i sprawdzeniu, czy nie ma luzu. Jeśli kołek wyciąga się przy obciążeniu poniżej 0,3 kN, oznacza to pustkę w murze albo zbyt płytkie osadzenie - w takim miejscu trzeba powtórzyć kotwienie w nowym punkcie, oddalonym o minimum 10 cm.

Przygotowanie powierzchni pod warstwę zbrojącą

Po zakończeniu kołkowania powierzchnia styropianu wymaga przeszlifowania tarką lub pacą z papierem ściernym, aby zlikwidować różnice w płaszczyznach sąsiednich płyt. Następnie nakłada się warstwę zbrojącą: zaprawę klejową rozprowadzoną pacą zębatą 10x10 mm, w którą wtapia się siatkę z włókna szklanego o gramaturze minimum 145 g/m². Siatka musi zachodzić na zakładkę 10 cm, a jej dolna krawędź powinna kończyć się około 20 cm nad gruntem w strefie cokołowej, gdzie przechodzi w profil okapowy.

Wskazówka: przed klejeniem płytek odczekaj minimum 48 godzin na związanie warstwy zbrojącej. Powierzchnia powinna być sucha, równomiernie szara, bez mokrych plam i przebarwień.

Najczęstsze błędy przy kołkowaniu pod klinkier

Najpoważniejszy błąd to użycie kołków z tworzywowym trzpieniem pod okładzinę klinkierową. Takie łączniki są projektowane dla warstw tynkarskich o ciężarze do 20-25 kg/m², a klinkier z zaprawą obciąża ścianę trzykrotnie mocniej. Po kilku latach trzpienie zaczynają pękać na skutek starzenia się polipropylenu poddanego cyklom termicznym, a efektem są pęcherze na elewacji i odpadające płytki.

Drugi grzech to zbyt płytkie osadzenie kołka w murze. Jeśli trzpień wchodzi tylko 30 mm w cegłę pełną, jego nośność spada o połowę w porównaniu z prawidłowym osadzeniem na 50 mm. Wielu wykonawców mierzy głębokość „na oko", co w praktyce oznacza, że prawie połowa kołków nie pracuje z pełną nośnością. Wiercenie bez ogranicznika głębokości to proszenie się o kłopoty, szczególnie w murach mieszanych z pustostawów, gdzie nie ma wyraźnej granicy ścianki.

Brak zwiększonego rozstawu w strefie krawędziowej to trzeci problem. W narożnikach domu siły wiatru ssącego rosną gwałtownie - o ile w środku ściany mamy do czynienia z 0,4 kPa, o tyle w odległości do 1 m od narożnika wartość ta potrafi przekroczyć 1,0 kPa. Schemat kotwienia 5 kołków/m² rozłożony równomiernie po całej ścianie traktuje całą powierzchnię tak samo, co w pasie krawędziowym skutkuje oderwaniem okładziny od ściany właśnie tam.

Czwartym, niemal niewidocznym błędem jest montaż kołków w mokrym styropianie lub w trakcie opadów. Płyta nasiąka wodą, a jej struktura pod talerzykiem robi się gąbczasta. Po wyschnięciu styropian kurczy się nierównomiernie i tworzą się mikroskopijne pustki, w których kondensuje wilgoć. Po kilku cyklach zamarzania kołek traci stabilność.

Piąty, często pomijany błąd, to brak próby wyrywania na zakończenie montażu. Nawet doświadczony wykonawca nie jest w stanie przewidzieć, czy w danym miejscu nie ma kawerny, starego przewodu lub pęknięcia w murze. Próba wyrywania wykonana ręcznym ściągaczem lub nawet siłą własnych mięśni zajmuje minutę, a pozwala wykryć słabe punkty, zanim przykryje je warstwa kleju i klinkieru.

Ostrzeżenie: kołkowanie w temperaturze poniżej 5°C lub powyżej 30°C zmienia właściwości zaprawy klejowej użytej do przyklejenia płyt styropianowych. Przed przystąpieniem do montażu łączników sprawdź, czy ściana nie jest zbyt rozgrzana ani zbyt wychłodzona - w obu przypadkach nośność połączenia klejowego spada.

Kiedy NIE kołkować

Są sytuacje, w których nawet najlepiej dobrane kołki nie uratują elewacji. Pierwsza to świeży mur, który nie zdążył skurczyć się po wymurowaniu - w przypadku betonu komórkowego pełny skurcz trwa nawet kilkanaście miesięcy. Kołkowanie w takim podłożu powoduje, że ruchy skurczowe przenoszą się przez styropian bezpośrednio na warstwę zbrojącą i klinkier.

Druga sytuacja to elewacja narażona na stałe zawilgocenie od podłoża - brak izolacji przeciwwilgociowej fundamentów albo uszkodzony drenaż. W takim środowisku stalowe trzpienie korodują nawet pod powłoką ocynku, a styropian nasiąka wodą od strony muru i traci przyczepność. Kołkowanie w zawilgoconej ścianie to błąd, którego nie da się naprawić bez demontażu całej elewacji.

Trzecia sytuacja to montaż kołków w miejscach, gdzie pod tynkiem biegną przewody elektryczne lub rury instalacji c.o. Wiercenie „na ślepo" kończy się często przebiciem izolacji kabla albo perforacją rury. Lokalizację instalacji warto sprawdzić detektorem przed rozpoczęciem prac, a w razie wątpliwości odsunąć kołek o 10-15 cm w inne miejsce.

Pielęgnacja elewacji z płytek klinkierowych

Samo kołkowanie to dopiero początek drogi. Elewacja klinkierowa wymaga regularnej kontroli, szczególnie w pierwszych dwóch sezonach po montażu. Cykliczne przeglądy warto wykonywać wiosną po ustąpieniu mrozów oraz jesienią, kiedy temperatura spada poniżej 5°C. Szczególną uwagę zwraca się na narożniki, pas podokienny i strefę cokołową, gdzie najłatwiej o mikropęknięcia fug i przedostawanie się wody.

Czyszczenie elewacji z klinkieru nie powinno odbywać się myjkami ciśnieniowymi powyżej 80 barów, które mogą wypłukać fugę i uszkodzić warstwę zbrojącą. Bezpieczniejsze jest mycie miękką szczotką z dodatkiem łagodnego detergentu o pH zbliżonym do neutralnego. Agresywne środki kwaśne (na bazie kwasu solnego czy fosforowego) niszczą nie tylko fugę, ale też powierzchnię niektórych klinkierów, pozostawiając trwałe przebarwienia.

Impregnacja klinkieru to opcjonalny, ale warty rozważenia krok. Preparaty na bazie silikonu lub siloksanu wnikają w strukturę płytki, tworząc barierę hydrofobową bez zatykania porów. Dzięki temu woda deszczowa spływa po powierzchni zamiast wnikać w głąb, a brud nie wżyna się w pory. Impregnację wykonuje się po minimum roku eksploatacji elewacji, gdy klinkier osiągnie pełną wytrzymałość i naturalną stabilność koloru.

Orientacyjny koszt materiałów na 1 m² elewacji

Wyliczenie kosztów pozwala zaplanować budżet bez niespodzianek. Ceny z marca 2025 roku dla typowego domu jednorodzinnego w środkowej Polsce, bez kosztu robocizny.

Uwaga: podane ceny mają charakter orientacyjny i mogą się różnić w zależności od regionu, producenta oraz sezonu. Koszt robocizny kołkowania i klejenia płytek na ścianach ocieplonych wynosi zazwyczaj 90-140 PLN/m².

Mini-ściągawka techniczna

Checklista: czy Twoja elewacja jest gotowa na klinkier

• Styropian przyklejony i dociśnięty, a warstwa kleju wyschnięta minimum 24 godziny
• Powierzchnia płyt przeszlifowana i oczyszczona z luźnych fragmentów
• Wybrane kołki z metalowym trzpieniem i talerzykiem minimum 60 mm
• Obliczona liczba kołków: 5-6/m² w środku ściany, 8-9/m² w pasie krawędziowym
• Otwory wiercone wiertłem o średnicy dobranej do kołka, w pustostawach bez udaru
• Każdy kołek osadzony prostopadle do ściany i licujący z powierzchnią styropianu
• Wykonana próba wyrywania przynajmniej w 10% punktów
• Warstwa zbrojąca z siatką nałożona i wyschnięta przez 48 godzin
• Temperatura powietrza w dniu montażu mieści się w granicach 5-30°C
• Zaplanowane dylatacje co 3-4 m oraz dodatkowe w narożnikach

Najczęściej zadawane pytania

Czy kołki do styropianu pod klinkier muszą być ze stali nierdzewnej? Nie we wszystkich strefach. Stal ocynkowana wystarcza w środkowej części elewacji. Stal nierdzewna wchodzi w grę przy cokole, balkonach i w miejscach narażonych na stały kontakt z wodą. Różnica cenowa wynosi 30-50%, więc pełne pokrycie całej ściany nierdzewnymi łącznikami rzadko ma uzasadnienie ekonomiczne.

Ile kołków na płytę styropianową 100x50 cm przypada pod klinkier? Standardowo 4-5 kołków na płytę w środkowej strefie ściany, w układzie T lub W. W pasie krawędziowym liczba rośnie do 6-7, a w narożnikach przy niewielkich powierzchniach płyt (docinki) nawet do 8. Mniej niż 4 kołki na płytę to zbyt mało dla okładziny klinkierowej i zawsze kończy się wybrzuszaniem.

Czy można kołkować w deszczu? Montaż kołków w czasie opadów jest dopuszczalny, o ile woda nie wnika w otwory przed osadzeniem łącznika. Mokry styropian pod talerzykiem to jednak problem - jego struktura robi się gąbczasta i traci sztywność. Bezpieczniej przełożyć prace na suchy dzień, szczególnie że sama czynność kołkowania zajmuje zwykle jeden dzień roboczy.

Jaki jest czas schnięcia warstwy zbrojącej przed klejeniem płytek? Minimum 48 godzin w normalnych warunkach pogodowych (15-25°C, umiarkowana wilgotność). Przy niższej temperaturze lub dużej wilgotności powietrza czas ten wydłuża się do 72 godzin. Powierzchnia powinna być sucha, jednolicie szara, bez ciemnych mokrych plam.

Czy warstwa zbrojąca jest konieczna pod klinkier? Tak, i to bez wyjątków. Warstwa zbrojąca z siatką rozkłada naprężenia termiczne, przenosi obciążenia z okładziny na kołki i przeciwdziała pękaniu na styku płyta-styropian. Bez niej klinkier pęka już po pierwszej zimie.

Źródła i normy

W opracowaniu tekstu wykorzystano następujące akty prawne, normy i dokumenty referencyjne: PN-EN 1991-1-4 (Eurokod 1 - oddziaływanie wiatru), PN-EN 13499 (wyroby do izolacji cieplnej w budownictwie - zewnętrzne złożone systemy izolacji termicznej z wyprawami z tynku), PN-EN 13500 (wymagania dotyczące zewnętrznych systemów ocieplania ścian z okładziną ciężką), PN-EN 14496 (łączniki mechaniczne do systemów ociepleń), Aprobata Techniczna ITB dla systemów ETICS, dokumentacja techniczna producentów systemów ociepleniowych. Strony referencyjne z pełnymi tekstami: pn-EN 13499 i 13500 - portal ITB (www.itb.pl), Eurokody - portal PKN (www.pkn.pl), Aprobaty Techniczne - rejestr ITB.
