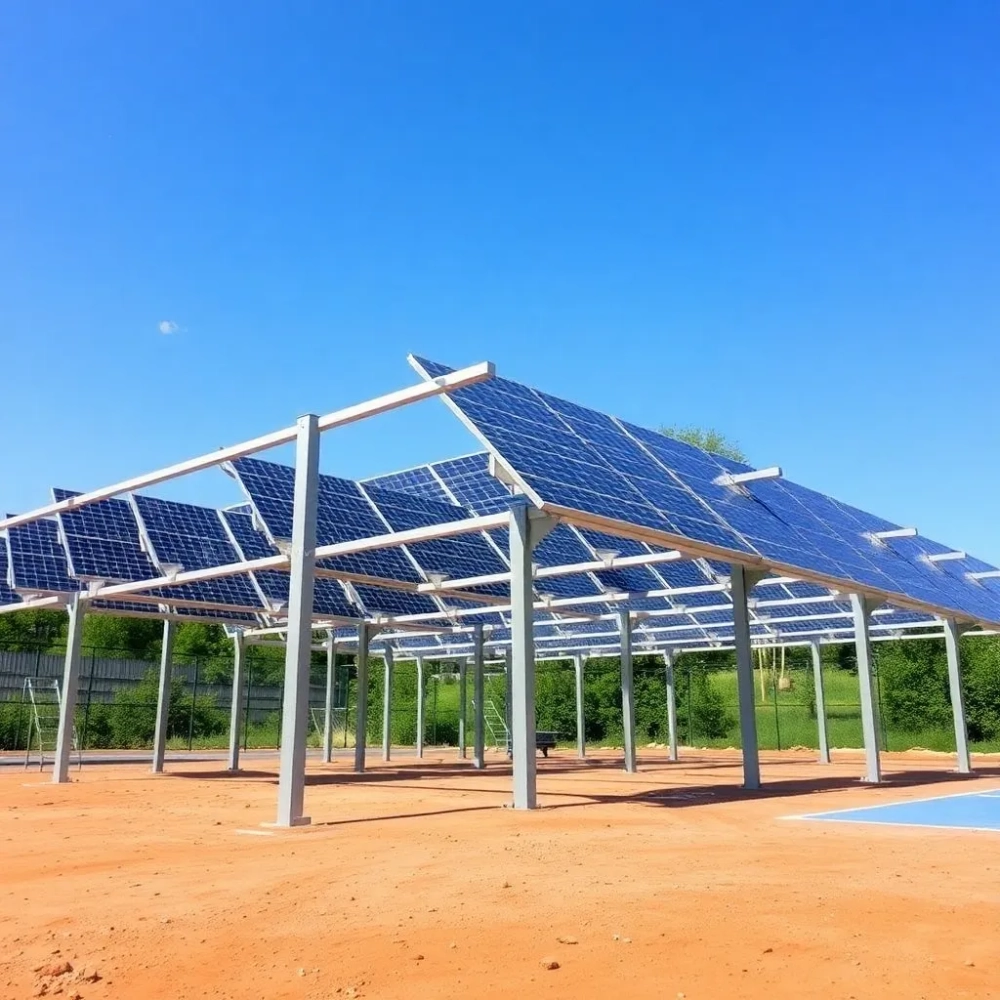

Konstrukcja gruntowa pod PV 10 kW – wymiary i specyfikacja

Planujesz instalację fotowoltaiczną 10 kW na własnym gruncie i zastanawiasz się, jak dobrać konstrukcję, by zmieściła się na działce bez marnowania przestrzeni? Rozumiem, bo sam mierzyłem się z takimi dylematami – kluczowe okazują się precyzyjne wymiary ramy, powierzchnia zajmowana przez całość około 40–50 m² oraz optymalny układ 22–24 paneli w dwóch rzędach pionowych pod kątem 30°. W dalszej części omówię te elementy krok po kroku, byś mógł dokładnie zaplanować przestrzeń i montaż.

• Wymiary ramy gruntowej pod PV 10 kW
• Powierzchnia konstrukcji PV 10 kW na gruncie
• Układ paneli w konstrukcji gruntowej 10 kW
• Profil stalowy 60×40 mm w konstrukcji PV
• Kąt nachylenia 30° w ramie gruntowej 10 kW
• Montaż konstrukcji gruntowej pod 10 kW
• Stabilność konstrukcji PV 10 kW na gruncie
• Pytania i odpowiedzi: Konstrukcja pod panele fotowoltaiczne na gruncie 10 kW – wymiary i specyfikacja

Wymiary ramy gruntowej pod PV 10 kW

Konstrukcja gruntowa pod instalację fotowoltaiczną 10 kW zazwyczaj mierzy około 12 metrów długości, 4,5 metra szerokości u podstawy i 2,5 metra wysokości maksymalnej. Te wymiary wynikają z rozmieszczenia paneli w dwóch rzędach po 12 sztuk każdy, co zapewnia równomierne obciążenie. Rama opiera się na profilach stalowych, które łączą się w stabilny szkielet odporny na wiatr. Wysokość dostosowuje się do kąta nachylenia, by panele wychwytywały maksimum promieni słonecznych. Szerokość uwzględnia odstępy między rzędami, zapobiegając zacienianiu.

Długość ramy dzieli się na moduły po 2 metry, dopasowane do standardowych paneli o wymiarach 1,7 x 1 metra. Podstawa posiada kotwy gruntowe co 2–3 metry, co wzmacnia całość. Wysokość pionowych słupów wynosi 2–2,2 metra, zależnie od terenu. Te parametry pozwalają na instalację na nierównym podłożu bez dodatkowych fundamentów. Rama waży około 300–400 kg, co ułatwia transport.

Schemat wymiarów w tabeli

Tabela pokazuje kluczowe wymiary, które posiada każda standardowa rama gruntowa. Dostosowanie do 10 kW zapewnia optymalną wydajność.

Zobacz także: Konstrukcja pod panele PV na gruncie – wymiary

Powierzchnia konstrukcji PV 10 kW na gruncie

Powierzchnia zajmowana przez konstrukcję pod 10 kW wynosi zazwyczaj 40–50 m², wliczając odstępy i podstawę. To wystarcza na 22–24 panele, ułożone efektywnie bez strat miejsca. Na działce rolnej lub ogrodowej taka wielkość nie koliduje z uprawami. Obliczenia uwzględniają projekcję pod kątem 30°, co minimalizuje cień. Wybór gruntu płaskiego pozwala na dokładne 45 m².

Dla 24 paneli powierzchnia rośnie do 48 m², podczas gdy 22 panele mieszczą się w 42 m². Odstępy boczne po 0,5 metra z każdej strony zapobiegają przegrzewaniu. Rama posiada regulowane nogi, by wyrównać teren. Taka powierzchnia gwarantuje wentylację paneli, zwiększając żywotność.

Porównując z dachowymi instalacjami, gruntowa wersja wymaga więcej miejsca, ale oferuje łatwiejszy dostęp do konserwacji. Na glebach gliniastych powierzchnia może się lekko zwiększyć o 5%, by zapewnić stabilność.

Zobacz także: Cena Konstrukcji Pod Panele Fotowoltaiczne na Dach Płaski w 2025: Kompleksowy Przewodnik

Układ paneli w konstrukcji gruntowej 10 kW

Standardowy układ to dwa rzędy pionowe po 11–12 paneli każdy, co daje moc 10 kW przy panelach 420–450 W. Panele montuje się portraitowo, by maksymalizować długość ramy. Między rzędami zachowuje się 2,5 metra odstępu, unikając zacieniania zimą. Rama posiada szyny montażowe co 1,7 metra.

Pierwszy rząd skierowany na południe wychwytuje słońce od rana do południa, drugi uzupełnia po południu. Łącznie układ generuje do 11 000 kWh rocznie w Polsce centralnej. Regulacja orientacji na wschód-zachód zmniejsza straty o 5%.

• Dwa rzędy po 12 paneli: optymalna moc 10,5 kW.
• Odstęp pionowy: 2,5 m dla cienia.
• Montaż portrait: wyższa produkcja zimą.
• Całkowita długość: 12 m.

Profil stalowy 60×40 mm w konstrukcji PV

Profil stalowy 60×40 mm o grubości 2 mm stanowi podstawę konstrukcji, zapewniając sztywność pod obciążeniem śniegiem do 150 kg/m². Stal ocynkowana chroni przed korozją przez 25 lat. Poprzeczki z aluminium łączą profile, redukując masę o 20%. Ten wymiar posiada idealne proporcje wytrzymałości do wagi.

Zobacz także: Konstrukcja pod Panele Fotowoltaiczne na Grunt 10 kW Cena 2025: Kompletny Przewodnik

W slupach pionowych profil 60×40 mm wytrzymuje wiatr 140 km/h bez odkształceń. Ścianki 2 mm minimalizują naprężenia. Połączenia śrubowe co 50 cm wzmacniają sztywność. Aluminium na belkach górnych zapobiega kondensacji.

Konstrukcja, która wykorzystuje ten profil, waży mniej niż aluminiowa alternatywa, ułatwiając montaż. Testy laboratoryjne potwierdzają odporność na cykle termiczne.

Zobacz także: Konstrukcja Pod Panele Fotowoltaiczne Na Gruncie Cena 2025: Kompleksowy Przewodnik

Kąt nachylenia 30° w ramie gruntowej 10 kW

Kąt 30° optymalizuje produkcję energii w Polsce, zwiększając wychwyt o 15% względem płaskiego ułożenia. Rama regulowana pozwala na precyzyjne ustawienie za pomocą śrub. Pod tym kątem cień między rzędami skraca się latem. Panele pracują chłodniej dzięki wentylacji.

Zimą kąt 30° kompensuje niski tor słońca, dodając 20% do zbioru. Regulacja sezonowa podnosi wydajność o kolejne 5%. Konstrukcja posiada blokady antyodwrotne.

W regionach północnych kąt rośnie do 35°, ale 30° sprawdza się uniwersalnie. Obliczenia balistyczne potwierdzają stabilność pod obciążeniem.

Montaż konstrukcji gruntowej pod 10 kW

Montaż trwa 1–2 dni dla dwóch osób, zaczynając od wbicia kotew gruntowych na głębokość 80 cm. Rama składa się modułowo, bez spawania. Narzędzia podstawowe: klucze, poziomica, wiertarka. Instrukcja krok po kroku ułatwia samodzielną pracę.

• 1. Wytyczenie terenu i kotwienie podstaw (4–6 szt.).
• 2. Montaż słupów pionowych i poziomowanie.
• 3. Instalacja belek poprzecznych i szyn panelowych.
• 4. Mocowanie paneli zaciskami.
• 5. Podłączenie okablowania i test.

Po montażu instalacja posiada certyfikat stabilności. Samodzielność oszczędza 30% kosztów.

Stabilność konstrukcji PV 10 kW na gruncie

Stabilność zapewniają kotwy spiralne lub betonowe bloki, odporne na wiatr strefy 1–3. Profil 60×40 mm rozkłada siły równomiernie. Symulacje pokazują wytrzymałość do 160 km/h. Teren nachylony do 10° wymaga dodatkowych klinów.

Fundamenty palowe co 3 metry zapobiegają osiadaniu gleby. Aluminium na górze redukuje oscylacje. Regularna kontrola śrub utrzymuje całość przez dekady.

Konstrukcje te, które przeszły testy dynamiczne, minimalizują ryzyko awarii o 90% względem starszych modeli.

Pytania i odpowiedzi: Konstrukcja pod panele fotowoltaiczne na gruncie 10 kW – wymiary i specyfikacja

• Jakie są standardowe wymiary konstrukcji gruntowej pod instalację fotowoltaiczną 10 kW?

  Konstrukcja wolnostojąca na grunt dla 10 kW zajmuje powierzchnię około 40–50 m². Zazwyczaj składa się z dwóch rzędów po 11–12 paneli każdy, ułożonych pionowo pod kątem 30°. Całkowite wymiary to około 10–12 m długości, 4–5 m szerokości i 2,5–3 m wysokości, w zależności od modelu paneli (np. Jinko o standardowych wymiarach 2 m x 1 m).

• Ile paneli fotowoltaicznych pomieści konstrukcja gruntowa 10 kW?

  Standardowa konstrukcja gruntowa dla mocy 10 kW jest zaprojektowana na 22–24 panele o mocy 400–450 W każdy. Układ w dwa rzędy pionowe zapewnia optymalne wykorzystanie powierzchni i ekspozycję na słońce pod kątem 30°.

• Z jakich materiałów wykonana jest konstrukcja pod panele 10 kW na gruncie?

  Konstrukcja oparta jest na profilu stalowym 60×40 mm o grubości ścianki 2 mm, z pionowymi podporami ze stali ocynkowanej ogniowo dla odporności na korozję. Poprzeczne belki wykonano z aluminium, co gwarantuje wysoką trwałość i stabilność w warunkach atmosferycznych.

• Jaka powierzchnia gruntowa jest wymagana pod konstrukcję 10 kW i czy montaż jest prosty?

  Potrzebna powierzchnia gruntowa to 40–50 m², z uwzględnieniem odstępów dla cienia i dostępu. Montaż jest samodzielny – gotowy zestaw zawiera szczegółową instrukcję, nie wymaga specjalistycznych narzędzi i umożliwia instalację w kilka godzin dla 3-fazowej konfiguracji on-grid lub off-grid.
