Kotwy do elewacji styropianowej: jak mocować, żeby nie robić mostków
Źle dobrany kołek potrafi wyrwać kawałek styropianu, a wraz z nim kilkanaście centymetrów kwadratowych izolacji, która kosztowała setki złotych. Jeszcze gorzej, gdy w to miejsce wciska się wilgoć i mróz, tworząc most termiczny, przez który ucieka nawet kilkanaście procent ciepła. Poniżej znajdziesz konkretną ścieżkę: od decyzji „lekki czy ciężki element", przez właściwy kołek do styropianu, aż po kotwy mechaniczne i chemiczne zakotwione w ścianie nośnej.
- Montaż w styropianie krok po kroku bez wiercenia wstępnego
- Tuleja dystansowa i kotwy chemiczne przy ciężkich elementach na elewacji
- Mostki termiczne przy mocowaniu na ocieplonej elewacji jak ich uniknąć
Montaż w styropianie krok po kroku bez wiercenia wstępnego
Styropian na elewacji to warstwa miękka, ściskliwa i wrażliwa na punktowe obciążenia. Wkręcanie zwykłego kołka rozporowego prosto w płytę kończy się wyciągnięciem korka styropianowego razem z wkrętem. Dlatego powstały łączniki, których specjalny gwint tnie spieniony polistyren i formuje w nim gniazdo, przenosząc obciążenie na dużą powierzchnię.
Przed pierwszym wierceniem warto zaczekać, aż tynk wierzchni w pełni zwiąże. Norma PN-EN 998-1 mówi wprost: cienkowarstwowe tynki mineralne potrzebują co najmniej 28 dni w warunkach powyżej 5°C i umiarkowanej wilgotności. Montaż w świeżej warstwie to ryzyko pęknięć i utraty przyczepności siatki zbrojącej.
Złota zasada: każdy element na ocieplonej elewacji zaczyna się od pytania o wagę, a nie o wygląd. Poniżej 5 kg korzystasz z kołka do styropianu. Powyżej tej granicy wchodzisz w świat tulei dystansowych i kotew w ścianie nośnej.
Do elementów lekkich zaliczasz: lampy LED, kinkiety, czujniki ruchu, kamery, numery domów, skrzynki na listy, wieszaki ścienne, uchwyty flagowe, lekkie półki ozdobne. Wszystko, czego łączna masa z uchwytem nie przekracza około 5 kg, mocujesz bezpośrednio w styropianie.
Najpopularniejsze łączniki w tej kategorii mają spiralny gwint na trzonie i łeb z gniazdem TX40 lub HEX 8. Wkręca się je prosto w płytę, bez wiercenia wstępnego. Spiralne zwoje formują w styropianie stożkowe gniazdo, które rozkłada siłę wyrywającą na kilkanaście centymetrów kwadratowych. Jeden taki kołek o długości 50 mm utrzymuje statycznie od 8 do 15 kg, przy czym nośność rośnie proporcjonalnie do głębokości osadzenia.
Kolejność pracy wygląda następująco:
- wybierz miejsce montażu z dala od krawędzi płyty i szwów siatki zbrojącej (minimum 10 cm marginesu),
- przyłóż uchwyt elementu, zaznacz markerem punkty wkręcenia,
- wkręć kołek ręcznie (bit TX40/HEX 8) lub wkrętarką na niskich obrotach, bez udaru, do momentu lekkiego spłaszczenia talerzyka na powierzchni tynku,
- przez otwór w uchwycie wprowadź wkręt o średnicy 4-5 mm (przy kołku 50 mm) lub 6-7 mm (przy kołku 80 mm) i dokręć do oporu.
Najczęstszy błąd: wstępne nawiercanie otworu przed wkręceniem kołka spiralnego. Wiercenie w styropianie niszczy strukturę, którą gwint ma uformować, i obniża nośność nawet o 70%. Spiralny kołek tnie materiał sam, dlatego potrzebuje jedynie prowadzenia, nie otworu.
Unikaj montażu blisko narożników budynku, okien i drzwi. Odległość mniejsza niż 10 cm od krawędzi płyty lub styku dwóch arkuszy styropianu oznacza osłabioną strefę, w której kołek nie złapie pełnego oporu. To samo dotyczy miejsc, w których biegną listwy startowe, profile boniowane lub rynny.
Tuleja dystansowa i kotwy chemiczne przy ciężkich elementach na elewacji
Klimatyzatory, markizy tarasowe, balustrady, żaluzje fasadowe, daszki szklane, anteny satelitarne czy wsporniki oświetlenia potrafią ważyć od 15 do nawet 120 kg. W takich przypadkach obciążenie nie może przenosić się przez styropian, bo pianka po prostu się spręży i element zacznie się chwiać. Rozwiązaniem jest most montażowy, czyli tuleja dystansowa zakotwiona w murze.

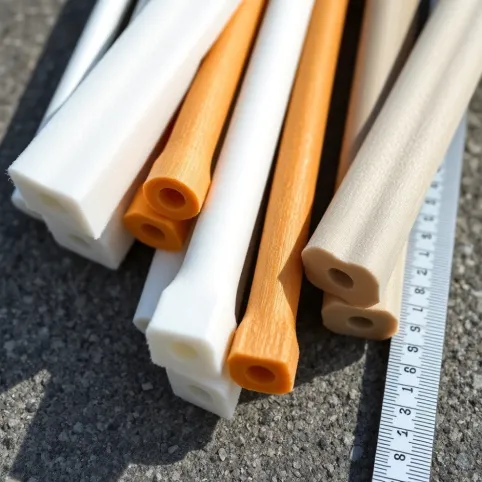

Tuleja dystansowa to cylindryczny element z tworzywa lub aluminium, który przechodzi przez całą grubość ocieplenia. Jej zadanie polega na przeniesieniu obciążenia z uchwytu elementu prosto do ściany nośnej, z pominięciem warstwy izolacji termicznej. Jednocześnie tuleja sama jest słabym przewodnikiem ciepła, więc mostek termiczny pozostaje ograniczony do przekroju tulei, a nie całego pola elementu.
Kotwa mechaniczna
Stalowy lub nylonowy kołek rozporowy osadzany w betonie, cegle pełnej lub silikacie. Przenosi obciążenia od 30 do ponad 200 kg na punkt, zależnie od średnicy (M8, M10, M12) i jakości podłoża. Wybierana, gdy znana jest dokładna lokalizacja montażu jeszcze przed ociepleniem, ponieważ tuleja dystansowa musi mieć długość równą grubości izolacji.
Kotwa chemiczna
Żywica wklejona w otwór w ścianie nośnej, która po związaniu tworzy monolityczne połączenie z prętem gwintowanym. Sprawdza się w pustakach ceramicznych i betonie komórkowym, gdzie mechaniczny rozpór mógłby rozkruszyć podłoże. Nośność pojedynczego punktu sięga 150 kg w wytrzymałym betonie i 30-50 kg w pustaku.
Długość tulei dystansowej dobierasz do grubości ocieplenia. Dla styropianu 15 cm potrzebujesz tulei 160-180 mm, dla 20 cm: 210-230 mm. Zbyt krótka tuleja zostaje ściśnięta przez izolację i nie przenosi pełnego obciążenia, zbyt długa tworzy widoczny mostek i komplikuje wykończenie. Tolerancja wynosi ±5 mm.
| Masa elementu | Typ mocowania | Średnica pręta | Długość tulei (dla 15 cm styropianu) |
|---|---|---|---|
| 15-30 kg | Kotwa mechaniczna M8 + tuleja nylonowa | M8 | 170 mm |
| 30-60 kg | Kotwa mechaniczna M10 + tuleja aluminiowa | M10 | 180 mm |
| 60-100 kg | Kotwa chemiczna + pręt M12 | M12 | 190 mm |
| 100-150 kg | Kotwa chemiczna + pręt M16 + podkładka | M16 | 200 mm |
Kotwę chemiczną stosuj wszędzie tam, gdzie podłoże jest niejednorodne. Pustak szczelinowy, cegła kratówka, bloczek z betonu komórkowego nie dają pewnych sił wyrywających dla klasycznego rozporka. Żywica wypełnia każdą nierówność i wiąże podłoże na całej długości otworu, co daje przewidywalną nośność zgodną z aprobatą techniczną ETA.
Eurokod 2 (PN-EN 1992-4) reguluje projektowanie zamocowań w betonie. Dla typowej ściany z bloczków silikatowych klasa nośności kotwy M10 wynosi około 25 kN na wyrywanie i 15 kN na ścinanie. W praktyce przekłada się to na 2500 kg na wyrywanie, ale już po uwzględnieniu współczynników bezpieczeństwa i odległości od krawędzi realnie liczysz na 80-100 kg na punkt.
Błąd kosztujący najwięcej: pominięcie tulei dystansowej i wkręcenie ciężkiego elementu bezpośrednio w styropian. Po kilku miesiącach uchwyt zaczyna się uginać, tynk pęka, a woda wnika w ocieplenie. Naprawa wymaga kucia elewacji, wymiany izolacji i ponownego tynkowania, co na fragmencie 50×50 cm kosztuje więcej niż porządna tuleja na cały dom.
Wybierając między kotwą mechaniczną a chemiczną, pamiętaj o trzech czynnikach. Czas montażu (chemia schnie od kilkunastu minut do kilku godzin, mechanika gotowa jest od razu). Podłoże (beton i cegła pełna tolerują mechanikę, pustaki i gazobeton wymagają chemii). Odległość od krawędzi (mechanika potrzebuje minimum 50 mm, chemia pracuje nawet przy 30 mm).
Mostki termiczne przy mocowaniu na ocieplonej elewacji jak ich uniknąć
Most termiczny to miejsce, w którym izolacja termiczna zostaje przerwana lub znacząco ścienczona. W takim punkcie ciepło ucieka szybciej niż przez resztę przegrody, a na wewnętrznej stronie ściany pojawia się skroplina, która prowadzi do pleśni. Na elewacji ocieplonej styropianem każdy punktowy element przechodzący przez izolację jest potencjalnym mostem.
Styropian ma współczynnik przewodzenia ciepła λ ≈ 0,031-0,040 W/(m·K). Stal: λ ≈ 50 W/(m·K), aluminium: λ ≈ 230 W/(m·K). Jeden metalowy kołek o średnicy 8 mm przechodzący przez 15 cm izolacji przepuszcza około 0,01 W na kelwin różnicy temperatur, co brzmi niewinnie, ale w skali roku daje kilka kilowatogodzin strat. Przy kilkudziesięciu punktach montażowych robi się z tego konkretna pozycja na rachunku za ogrzewanie.
W strefie narożników i ościeży okiennych mostek termiczny kosztuje najwięcej. Tam ściana ma dwie lub nawet trzy krawędzie chłodzone przez powietrze zewnętrzne, więc przerwanie izolacji boli podwójnie. Planując montaż elementu w takiej strefie, zawsze pytaj o wpływ na bilans cieplny. Czasem lepiej przesunąć kinkiet 30 cm dalej, niż tłumaczyć się z zacieków po pierwszej zimie.
Checklist 6-punktów przed wierceniem:
- ciężar elementu + uchwytu (decyduje o typie łącznika),
- grubość izolacji w danym miejscu (wpływa na długość tulei),
- rodzaj podłoża pod styropianem (beton, cegła, pustak, gazobeton),
- obecność tulei dystansowej (przy ciężkich elementach obowiązkowa),
- odległość od krawędzi płyty, narożnika, ościeżnicy (minimum 10 cm),
- wpływ punktu montażowego na ciągłość izolacji termicznej (mostki).
Trzy najskuteczniejsze sposoby ograniczania mostków to tuleje z tworzywa o niskim λ (poliamid, polipropylen), zaślepki termoizolacyjne zakładane na łeb kołka oraz planowanie punktów montażowych jeszcze na etapie projektowania elewacji. Ostatni punkt brzmi banalnie, ale w praktyce oszczędza tysiące złotych. Elementy, które wiesz, że trzeba zamontować, dostają własne mosty montażowe wbudowane w warstwę ocieplenia.
Zaślepka termoizolacyjna to krążek z pianki EPS o średnicy 60-70 mm i grubości 5-10 mm, nakładany na łeb kołka i pokrywany tynkiem. Przerywa metalowe połączenie między wkrętem a powietrzem zewnętrznym, więc mostek zostaje ograniczony do przekroju samego trzpienia, a nie całego kołnierza. Kosztuje kilka złotych, a zmienia bilans energetyczny punktu o kilkadziesiąt procent.
Jeśli montujesz klimatyzator na ocieplonej elewacji, zaplanuj dodatkowy wspornik przenoszący ciężar jednostki zewnętrznej bezpośrednio na ścianę nośną. Standardowe konsole L-profilowe mocowane w styropianie ugną się w ciągu roku, bo ciężar 35 kg wibrującej sprężarki to obciążenie zmęczeniowe, które pianka nie wytrzyma długo. Konsola na tulejach dystansowych z kotwami M10 w murze przenosi 80-120 kg bez problemu.
Przy żaluzjach fasadowych i markizach tarasowych pojawia się jeszcze jeden czynnik: siła wiatru. W strefie wiatrowej I (większość Polski) markiza 4×3 m wytwarza podmuch rzędu 80-110 kg, który ciągnie uchwyt na zewnątrz. Kotwa musi przenieść nie tylko masę własną, ale też wielokrotność tej masy w szczycie wichury. Norma PN-EN 13561 wymaga współczynnika bezpieczeństwa 3 dla obciążeń wiatrem, co w praktyce oznacza kotwę o nośności 250-300 kg na punkt.
Systemowe rozwiązania ETICS
Producenci kompletnych systemów ociepleń oferują konsole montażowe zintegrowane z płytą styropianową, montowane przed tynkowaniem. Eliminują problem mostka, bo tuleja ma identyczne λ jak otaczający materiał. Rozwiązanie najdroższe (konsola 30-80 zł), ale jednocześnie najczystsze termicznie i zgodne z aprobatą systemu.
Kołki z tuleją termiczną
Łączniki hybrydowe: plastikowy trzpień z krótkim metalowym rdzeniem. Kosztują 4-8 zł za sztukę, a łączą nośność mechaniczną z ograniczonym mostem. Dostępne w średnicach 10-14 mm i długościach do 200 mm, pasują do większości typowych elewacji.
Kiedy NIE stosować żadnego z tych rozwiązań? Montaż w świeżym tynku (poniżej 28 dni), w mokrej lub zamarzniętej izolacji, na elewacji z widocznymi rysami i ubytkami, a także w miejscach, gdzie nie masz pewności co do grubości styropianu lub rodzaju ściany nośnej. W takich sytuacjach najpierw naprawiasz podłoże, lokalizujesz ścianę nośną detektorem, a potem dopiero dobierasz łącznik.
Podsumowując: dobre mocowanie na ocieplonej elewacji to balans między nośnością, ciągłością izolacji i trwałością. Kołek spiralny 50-80 mm wystarczy na lekkie elementy do 5 kg. Cięższe rzeczy idą przez tuleję dystansową i kotwę w murze, z zachowaniem marginesu 10 cm od krawędzi i pełnego utwardzenia tynku. Każdy punkt montażowy to świadoma decyzja, nie improwizacja z wiertarką.
