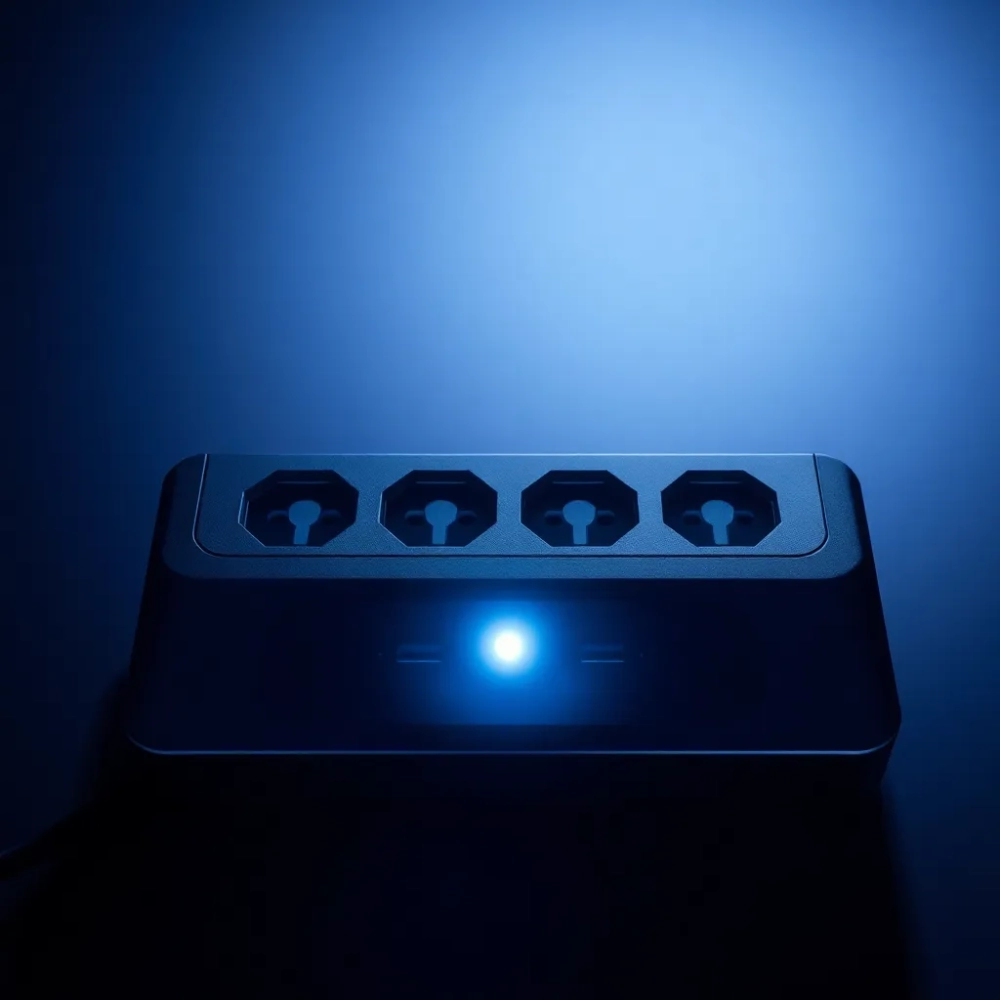

Twoja listwa antyprzepięciowa z diodami transilowymi – ochrona 2026

Nagłe skoki napięcia potrafią w ułamku sekundy zniszczyć drogowego sprzętu wartego tysiące złotych, a statystyki serwisowe wskazują, że niemal co trzecie uszkodzenie elektroniki użytkowej w polskich domach ma swoje źródło właśnie w niekontrolowanym przepięciu. Większość osób zdaje sobie sprawę, że zwykłe przedłużacze nie oferują żadnej realnej ochrony, ale rzadko kiedy zagłębia się w mechanizmy, które naprawdę determinują skuteczność zabezpieczenia. Listwa antyprzepięciowa z diodami transilowymi reprezentuje zupełnie inną kategorię urządzeń ochronnych, wyróżniającą się czasem reakcji mierzonym w nanosekundach i precyzyjnym progiem zadziałania. Dla każdego, kto poważnie traktuje longevity swojego sprzętu, zrozumienie tej technologii nie jest luksusem, lecz podstawową umiejętnością.

• Jak działają diody transilowe w listwie antyprzepięciowej?
• Dlaczego warto wybrać listwę z diodami transilowymi zamiast warystora?
• Ochrona przed zakłóceniami EMI/RFI w listwach antyprzepięciowych
• Wybór listwy antyprzepięciowej z diodami transilowymi na co patrzeć?
• Montaż i konserwacja listwy antyprzepięciowej z diodami transilowymi
• Listwa antyprzepięciowa z diodami transilowymi Pytania i odpowiedzi

Jak działają diody transilowe w listwie antyprzepięciowej?

Dioda transilowa, nazywana również diodą bidirekcjonalną transilową lub w skrócie TVS (Transient Voltage Suppressor), to półprzewodnikowy element ochronny zaprojektowany do błyskawicznego kompensowania gwałtownych skoków napięcia. W normalnych warunkach roboczych urządzenie pozostaje w stanie blokowania, prezentując niezwykle wysoką impedancję, co oznacza praktycznie zerowy wpływ na parametry chronionego obwodu. Kiedy tylko napięcie przekroczy określoną wartość progową, charakterystyczną dla danego modelu diody (zazwyczaj w zakresie od kilku do kilkuset woltów), struktura półprzewodnikowa niemal natychmiast przechodzi w stan przewodzenia.

Mechanizm działania opiera się na zjawiskulawy udarowej (avalanche effect), które zachodzi w strefie złącza PN przy precyzyjnie kontrolowanym domieszkowaniu krzemu. Gdy napięcie na złączu osiągnie wartość przebicia, nośniki ładunku elektrycznego zyskują wystarczającą energię kinetyczną do generacji kolejnych par elektron-dziura, co prowadzi do lawinowego wzrostu prądu przewodzenia. Proces ten stabilizuje się w ułamku nanosekundy, ustalając napięcie na stałym, bezpiecznym poziomie i pochłaniając energię przepięcia w postaci ciepła rozpraszanego przez obudowę elementu.

W kontekście listwy antyprzepięciowej diody transilowe są montowane równolegle do linii zasilających, tworząc swego rodzaju bocznik dla nadmiarowego prądu. Kiedy następuje nagły skok napięcia, dioda momentalnie "zwiera" obwód, przepuszczając przez siebie olbrzymi prąd szczytowy (typowo od kilkuset do kilku tysięcy amperów w impulsie trwającym mikrosekundy). Wbudowany bezpiecznik topikowy, współpracujący z diodą transilową, ulega przepaleniu w kontrolowany sposób, trwale odcinając zasilanie chronionych urządzeń i sygnalizując konieczność wymiany zabezpieczenia.

Warto przeczytać także o Co zamiast listwy przypodłogowej

Czas reakcji diod transilowych stanowi ich kluczową przewagę nad innymi technologiami ochronnymi. Mierząc dokładnie, przełączanie ze stanu blokowania do przewodzenia zajmuje zaledwie 1 do 5 pikosekund, co w praktyce oznacza, że chronione urządzenie w ogóle nie "widzi" przepięcia jako destrukcyjnego czynnika. Dla porównania, warystory (MOV) potrzebują na analogiczną operację od 100 do 500 nanosekund, co przy najszybszych typach przepięć stanowczo nie wystarcza.

Parametry elektryczne diod transilowych obejmują napięcie robocze (Vrwm), szczytową moc rozpraszania (Pppm), szczytowy prąd impulsowy (Ipp) oraz napięcie przebicia (Vbr). Podczas projektowania listwy antyprzepięciowej producenci dobierają te wartości tak, aby diagonalnie chronić delikatne elementy elektroniki użytkowej przed najczęściej występującymi w danym regionie rodzajami i wielkościami przepięć.

Dlaczego warto wybrać listwę z diodami transilowymi zamiast warystora?

Warystory (Metal Oxide Varistors, w skrócie MOV) od dekad dominują w budżetowych listwach antyprzepięciowych ze względu na niskie koszty produkcji i zdolność do pochłaniania znacznych energii. Jednakże ta technologia posiada fundamentalne ograniczenia, których świadomi użytkownicy nie chcą akceptować kosztem bezpieczeństwa swojego sprzętu. Podstawowa różnica tkwi w charakterystyce reakcji: warystor reaguje wolniej i ma tendencję do "starzenia się" pod wpływem powtarzających się przepięć, stopniowo tracąc skuteczność ochronną z każdym kolejnym zadziałaniem.

Może Cię zainteresować też ten artykuł Listwa startowa do płytek

Diody transilowe oferują precyzyjnie określony próg zadziałania, który nie driftuje w czasie eksploatacji. Każda dioda posiada ściśle kontrolowane napięcie przebicia (tolerancja typowo ±5%), co oznacza, że listwa zawsze reaguje przy dokładnie tym samym poziomie zagrożenia. W przypadku warystorów tolerancja ta wynosi ±20% lub więcej, a dodatkowo napięcie progu zmienia się wraz ze zużyciem elementu. Dla wrażliwej elektroniki audio, sprzętu medycznego czy serwerów domowych ta przewaga może okazać się bezcenna.

Istotną kwestią jest również zachowanie przy niskich temperaturach. Warystory tracą skuteczność w temperaturach poniżej zera stopni Celsjusza, natomiast diody transilowe utrzymują swoje parametry w pełnym zakresie od -65°C do +175°C. Użytkownicy trzymający sprzęt w nieogrzewanych pomieszczeniach gospodarczych czy altanach ogrodowych powinni mieć to na uwadze przy wyborze zabezpieczenia na sezon zimowy.

Warto wspomnieć o jednym aspekcie, który bywa pomijany w porównaniach: diody transilowe nie zawierają materiałów organicznych ani spoiw, które mogłyby degradować pod wpływem wilgoci. Warystory wymagają precyzyjnego uszczelnienia obudowy, a każde mikropęknięcie otwiera drogę dla korozji. Listwa antyprzepięciowa z diodami transilowymi zachowuje szczelność znacznie dłużej, co przekłada się na bezproblemową eksploatację w wilgotnych środowiskach, jak kuchnie czy łazienki.

Przeczytaj również o Czym ciąć listwy przypodłogowe poliuretanowe

Ochrona przed zakłóceniami EMI/RFI w listwach antyprzepięciowych

Elektromagnetyczne zakłócenia EMI (Electro-Magnetic Interference) oraz ich podgrupa RFI (Radio Frequency Interference) stanowią cichych zabójców elektroniki, których obecność użytkownik często ignoruje aż do momentu awarii. Źródłem tych zakłóceń mogą być silniki elektryczne, instalacje spawalnicze, nadajniki radiowe, a nawet moduły WiFi i Bluetooth funkcjonujące w tym samym gospodarstwie domowym. Zakłócenia EMI/RFI nie powodują gwałtownych uszkodzeń, lecz systematycznie degradują sygnały wrażliwych obwodów, skracając żywotność urządzeń i pogarszając jakość ich pracy.

Skuteczna listwa antyprzepięciowa z diodami transilowymi integruje w sobie dwa mechanizmy tłumienia zakłóceń: filtr dolnoprzepustowy LC oraz warystor lub diodę transilową jako element ochronny. Filtr dolnoprzepustowy eliminuje składowe wysokiej częstotliwości zakłóceń, przepuszczając jedynie sygnał o częstotliwości sieci energetycznej (50 Hz w Polsce). Konstrukcja takiego filtra obejmuje dławiki osłonowe (common mode choke) oraz kondensatory przelotowe (feedthrough capacitors), które tworzą barierę dla częstotliwości od kilku kiloherców do setek megaherców.

Skuteczność tłumienia EMI/RFI wyrażana jest w decybelach (dB) i opisana normą CISPR 22 dla urządzeń klasy B. Dobrej klasy listwa antyprzepięciowa powinna oferować tłumienie rzędu 40-60 dB w paśmie 150 kHz 30 MHz, co oznacza redukcję natężenia zakłóceń o czynnik od 100 do 1000 razy. Ta wartość różni się dramatycznie w zależności od producenta budżetowe przedłużacze "antyzakłóceniowe" często oferują zaledwie 10-20 dB tłumienia, co w praktyce nie rozwiązuje problemu.

Dla sprzętu audiofilskiego i profesjonalnych stacji roboczych istotne jest, aby listwa antyprzepięciowa była wyposażona w filtry symetryczne (differential mode) oraz niesymetryczne (common mode) osobno. Składowa symetryczna zakłóceń propaguje się między przewodami fazowym a neutralnym, podczas gdy składowa niesymetryczna rozchodzi się między przewodami a uziemieniem. Pomiędzy nimi wymagają odmiennych strategii filtracji, a lista wyposażona w jeden wspólny filtr może okazać się niewystarczająca dla delikatnych systemów nagłośnieniowych.

Warto zwrócić uwagę na zjawisko rezonansu w filtrach LC. Każdy filtr dolnoprzepustowy posiada częstotliwość rezonansową, powyżej której zaczyna zachowywać się jak wzmacniacz dla określonych częstotliwości. Profesjonalni producenci stosują tłumikowe obwody RC (snubber circuits) w celu "wytłumienia" rezonansu, ale tanie listwy często oszczędzają na tych elementach. Lista rekomendowana dla wrażliwych urządzeń powinna mieć dokumentację potwierdzającą przeprowadzenie badań EMC zgodnie z normą PN-EN 55032:2015.

Wybór listwy antyprzepięciowej z diodami transilowymi na co patrzeć?

Świadomy wybór listwy antyprzepięciowej wymaga analizy kilku parametrów technicznych, które odróżniają skuteczne zabezpieczenie od ozdobnego przedłużacza z diodą sygnalizacyjną LED. Podstawową wartością jest maksymalny prąd szczytowy (I_max), wyrażany w kiloamperach i określający zdolność listwy do absorpcji energii przepięcia. Dla typowego wyposażenia domowego (komputer, monitor, router) wystarczająca wartość to 5-10 kA, ale dla serwerów plików czy stacji roboczych obsługujących wiele dysków SSD warto rozważyć modele oferujące 20 kA lub więcej.

Napięcie robocze (U_n) musi być precyzyjnie dopasowane do parametrów sieci elektrycznej w danym kraju. W Polsce obowiązuje napięcie nominalne 230 V AC przy częstotliwości 50 Hz, z dopuszczalnymi wahaniami według normy PN-HD 60364-4-443:2016 w zakresie od 207 V do 253 V. Lista powinna mieć napięcie robocze diody transilowej nie niższe niż 250 V, aby zapewnić margines bezpieczeństwa przed przypadkowym zadziałaniem przy normalnych wahaniach sieci.

Liczba gniazd wyjściowych to kwestia praktyczna, ale nie należy jejbagatelizować. Profesjonalne listwy oferują gniazda z zabezpieczeniem przed dziećmi (shutter mechanism), staggered arrangement (naprzemienne ułożenie) umożliwiające podłączenie zasilaczy sieciowych o niestandardowych kształtach wtyków oraz odstępy między gniazdami minimum 45 mm. Gęsto upakowane gniazda w tanich listwach często uniemożliwiają jednoczesne użycie wszystkich z nich.

Maksymalny prąd obciążenia (I_max obciążenia) określa, ile amperów listwa może przepuścić przez siebie w trybie ciągłym bez przegrzewania. Dla typowych zastosowań domowych, gdzie przez listwę płynie sumarycznie 10-15 A przy pojedynczym komputerze stacjonarnym, dowolna rozsądna lista spełni to wymaganie. Problemy zaczynają się przy instalacjach obejmujących piece laserowe, spawarki inwertorowe czy silniki o dużej mocy rozruchowej, które wymagają listw o prądzie ciągłym co najmniej 16 A.

Norma bezpieczeństwa PN-EN 60884-1:2013 określa wymagania dla gniazd wtykowych i przedłużaczy, natomiast PN-EN 61643-11:2013 reguluje kwestie związane z ogranicznikami przepięć. Lista zgodna z tymi normami powinna być oznaczona odpowiednim symbolem certyfikacyjnym. Brak takiego oznaczenia to sygnał ostrzegawczy sugerujący, że produkt nie przeszedł rzetelnych badań bezpieczeństwa.

Montaż i konserwacja listwy antyprzepięciowej z diodami transilowymi

Poprawny montaż listwy antyprzepięciowej zaczyna się od właściwego doboru miejsca instalacji. Urządzenie powinno być podłączone jak najbliżej tablicy rozdzielczej mieszkania, maksymalnie w odległości 5 metrów od punktu przyłączenia, ponieważ każdy metr kabla wprowadza dodatkową impedancję, która może osłabić skuteczność ochrony. Warto unikać przedłużania listwy kolejnymi przedłużaczami "łańcuchowe" łączenie zwiększa ryzyko przeciążenia i pogarsza parametry EMI/RFI.

Warunki środowiskowe mają znaczenie dla trwałości elementów ochronnych. Diody transilowe, choć odporne na temperaturę, nie tolerują ekstremalnej wilgotności przekraczającej 90%RH przy jednoczesnej wysokiej temperaturze. W piwnicach i garażach, gdzie wilgotność bywa zmienna, warto rozważyć obudowy o klasie szczelności minimum IP44 lub instalację listwy na regulowanej podstawce zapewniającej cyrkulację powietrza pod spodem.

Konserwacja listwy antyprzepięciowej z diodami transilowymi jest minimalna w porównaniu do modeli z warystorami, ale pewne czynności warto wykonywać okresowo. Wskaźniki statusu (najczęściej diody LED) informują o gotowości do pracy zielona oznacza normalne działanie, czerwona sygnalizuje, że bezpiecznik uległ przepaleniu i listwa wymaga serwisowania. Wymiana bezpiecznika topikowego to prosta operacja, o ile producent przewidział dostęp do niego bez naruszania plomby.

Po każdym zadziałaniu ochrony warto przeprowadzić wizualną inspekcję obudowy pod kątem śladów przegrzewania odkształceń, przebarwień czy zapachu spalenizny. Lista, która zadziałała powyżej 3-5 razy, powinna zostać poddana profesjonalnej ocenie parametrów w serwisie posiadającym odpowiednie wyposażenie pomiarowe. Parametry diod transilowych można zweryfikować za pomocą charakterografa, mierząc napięcie przebicia i prąd upływu odstępstwa powyżej 10% od specyfikacji oznaczają konieczność wymiany.

Dla instalacji stacjonarnych, gdzie listwa chroni sprzęt o wartości przekraczającej 10 000 PLN, rozważenie redundantnego systemu ochrony ma sens ekonomiczny. Oznacza to zainstalowanie ogranicznika przepięć klasy D lub C bezpośrednio w rozdzielnicy budynku, a listwy antyprzepięciowej z diodami transilowymi jako drugiego stopnia ochrony w pobliżu chronionych urządzeń. Taki układ dwustopniowy zapewnia wielopoziomową obronę przed wszelkimi kategoriami przepięć od tych generowanych wewnątrz budynku (komutacja, silniki) po te atmosferyczne (wyładowania piorunowe).

Listwa antyprzepięciowa z diodami transilowymi Pytania i odpowiedzi
