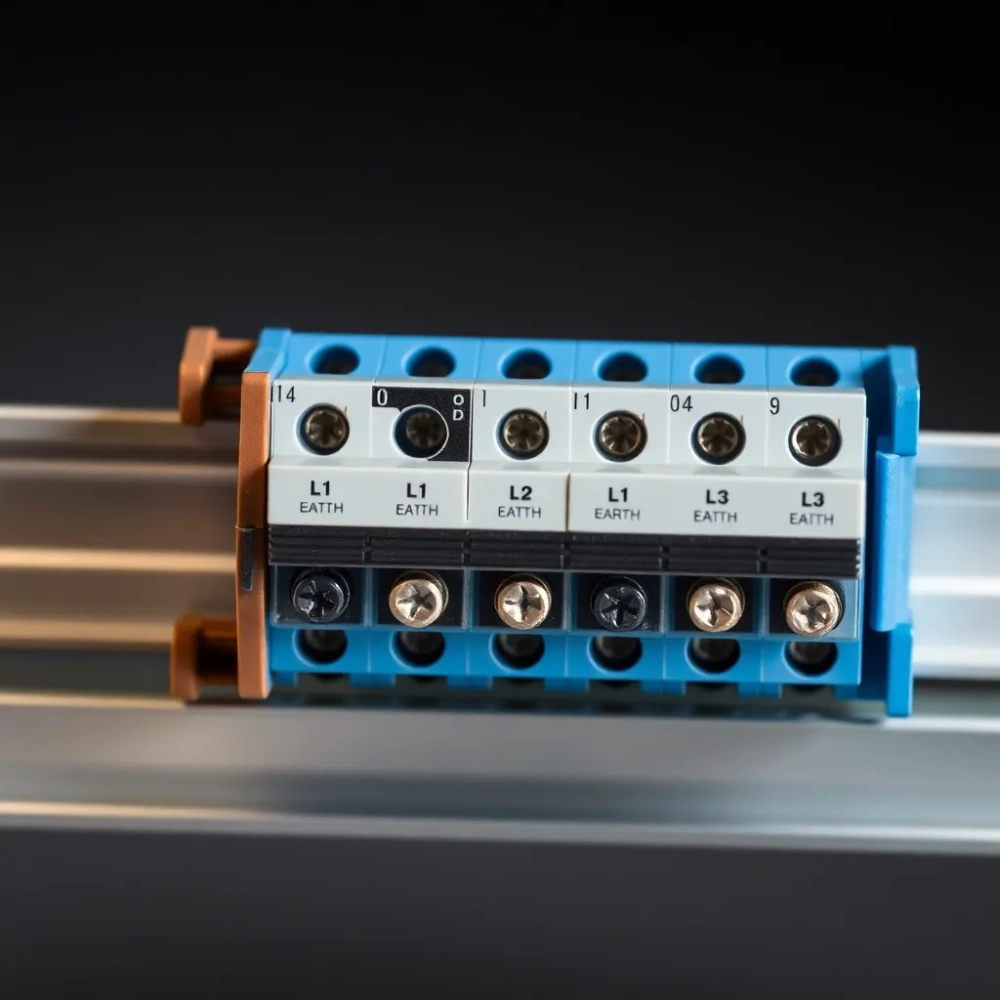

listwa zaciskowa 3‑fazowa na szynę – jak dobrać idealny model w 2026?

Przygotaowanie solidnej rozdzielnicy trójfazowej wymaga precyzyjnego doboru każdego elementu, a listwa zaciskowa 3 fazowa na szynę potrafi napsuć krwi nawet doświadczonym elektrykom producenci podają dziesiątki parametrów, a każdy z nich coś znaczy dla bezpieczeństwa całej instalacji. Pozornie zwyczajny komponent skrywa w sobie mechanizmy, od których zależy, czy skrzynka rozdzielcza będzie działać dekadę bezawaryjnie, czy też za trzy miesiące pojawią się problemy z przegrzewaniem styków. Jeśli szukasz poradnika, który wreszcie tłumaczy, dlaczego jedna wartość prądowa wyklucza inną i jak te parametry ze sobą fizycznie współgrają, trafiłeś dokładnie tam, gdzie trzeba.

• Kryteria wyboru listwy zaciskowej 3‑fazowej na szynę
• Montaż listwy zaciskowej 3‑fazowej na szynie praktyczne wskazówki
• Zastosowania i akcesoria listwy zaciskowej 3‑fazowej na szynę
• Listwa zaciskowa 3‑fazowa na szynę Pytania i odpowiedzi

Kryteria wyboru listwy zaciskowej 3‑fazowej na szynę

Zanim pierwszy przewód trafi do zacisku, trzeba odpowiedzieć na kilka pytań konstrukcyjnych od nich zależy, czy komponent będzie pasował do reszty układanki. Podstawowa sprawa to wymiar szyny standardowa szyna DIN 35 mm to niemal uniwersalny wybór, ale producenci czasem sugerują odmienne profile, których pominięcie skończy się niemożliwością zamontowania bloku. Kolejna kwestia to liczba torów: modele cztero-, sześcio-, ośmio- i dwunastotorowe pozwalają dopasować pojemność do konkretnego obwodu, przy czym warto zostawić zapas na ewentualną rozbudowę instalacji. Nie ma nic gorszego niż wymiana całego modułu dlatego, że zabrakło dwóch wolnych miejsc na nowe przyłącze.

Maksymalne obciążenie prądowe determinuje, ile amperów bezpiecznie przepłynie przez każdy tor przy ciągłej pracy. Typowe wartości znamionowe oscylują wokół 63 A, 100 A i 125 A przy napięciu 400 V AC każdy próg odpowiada innemu zakresowi mocy, dlatego wybór podkwintowy (czyli zbyt niski) skutkuje przegrzewaniem się styków i przyspieszonym starzeniem izolacji. Mechanizm jest prosty: styk metalu generuje ciepło proporcjonalne do kwadratu prądu płynącego przez rezystancję przejścia, a ta rośnie, gdy złącze nie jest odpowiednio docisnięte. Podkreślę to wyraźnie: każdy zacisk działa jak mikroskopijna grzałka, którą można kontrolować właściwym dociskiem.

Zakres przekrojów przewodów to parametr, który decyduje o kompatybilności z konkretną instalacją. Standardowe listwy akceptują przewody od 0,5 mm² do 35 mm², co pokrywa większość zastosowań przemysłowych i budowlanych. Cienkie żyły wymagają tulejek końcowych, inaczej nitki rozchodzą się pod zaciskiem i tworzą punkt styku o wysokiej rezystancji to właśnie one odpowiadają za awarie trudne do zlokalizowania, bo objawiają się sporadycznym przegrzewaniem przy obciążeniach szczytowych. Z kolei grubsze żyły powyżej 16 mm² potrzebują odpowiedniego momentu obrotowego przy zaciskach śrubowych, dlatego warto mieć pod ręką dynamometryczny klucz imbusowy.

Warto przeczytać także o Co zamiast listwy przypodłogowej

Sposób mocowania przewodów dzieli listwy na dwa główne obozy śrubowe i sprężynowe. Zacisk śrubowy zapewnia trwały docisk poprzez stały nacisk metalu na metal, co sprawdza się w instalacjach stacjonarnych, gdzie liczy się niezawodność przez lata. Zacisk sprężynowy eliminuje potrzebę dokręcania, bo siła docisku generowana jest automatycznie przez element sprężysty idealne rozwiązanie tam, gdzie przewody wymagają częstego przełączania. Druga strona medalu jest taka, że sprężyna z czasem traci swoją sztywność, szczególnie w podwyższonych temperaturach, a wtedy kontakt robi się luźny, choć wizualnie wszystko wygląda w porządku.

Materiał przewodników wpływa bezpośrednio na straty energii w samym zacisku. Miedź ma rezystywność około 0,0171 Ω·mm²/m przy 20°C, aluminium zaś prawie 0,0265 Ω·mm²/m różnica prawie 55 procent oznacza większe nagrzewanie przy identycznym prądzie, jeśli zacisk nie kompensuje tego odpowiednim dociskiem. Większość producentów stosuje stopy miedziowe z dodatkami chromu lub cyny, aby poprawić twardość styku przy zachowaniu dobrej przewodności. Obudowa z poliamidu lub poliwęglanu termoutwardzalnego gwarantuje odporność na temperaturę roboczą sięgającą 70°C, przy czym poliamid lepiej znosi cykliczne zmiany temperatury, a poliwęglan radzi sobie z niektórymi środkami chemicznymi występującymi w halach przemysłowych.

Stopień ochrony IP to cecha często bagatelizowana, a bezpodstawnie. W standardowych rozdzielnicach elektrycznych IP20 wystarczy, bo obudowa chroni przed przypadkowym dotknięciem, ale w halach produkcyjnych, gdzie unosi się pył przemysłowy i wilgoć, potrzeba IP54 albo wyżej. Osłony izolacyjne montowane na listwie podnoszą IP do poziomu IP54, tworząc barierę przed cząsteczkami stałymi i rozbry zgami wody. To nie jest detal pył przewodzący osiadający na zaciskach tworzy ścieżki upływu prądu, które w warunkach wysokiej wilgotności generują prądy pasożytnicze i przyspieszają degradację styków.

Może Cię zainteresować też ten artykuł Listwa startowa do płytek

Montaż listwy zaciskowej 3‑fazowej na szynie praktyczne wskazówki

Sama mechanika zamocowania na szynie DIN wydaje się intuicyjna, ale diabeł tkwi w szczegółach wykonawczych, które decydują o trwałości połączenia. Pierwszym krokiem przed wsunięciem bloku na szynę powinno być sprawdzenie stanu samej szyny ewentualne wgięcia, rdza oderwana farba czy resztki smaru utrudniają równomierne osadzenie i mogą powodować luz w miejscu styku. Szyna musi być zamontowana poziomo, bo nawet niewielkie odchylenie przenosi się na obciążenie mechaniczne listwy, które z biegiem czasu prowadzi do mikropęknięć w obudowie.

Proces osadzania bloku przebiega dwuetapowo: najpierw zakładamy górną krawędź na szynę, potem dociskamy dolną część obudowy, aż zatrzask wskoczy w swoje gniazdo. Nie wolno używać młotka ani innych narzędzi udarowych uderzenie może zniszczyć wewnętrzny mechanizm zaciskowy lub pęknąć obudowę, co w przypadku poliamidu przy niskich temperaturach jest wyjątkowo łatwe. Po zamontowaniu warto sprawdzić, czy blok siedzi pewnie, poruszając nim wzdłuż szyny minimalny luz oznacza konieczność dociśnięcia zatrzasku lub wymiany bloku na bardziej dopasowany.

Wprowadzanie przewodów wymaga precyzyjnego przygotowania końcówek. Długość odizolowania to zazwyczaj od 10 do 12 mm to nie jest przypadkowa wartość, tylko wymiar wynikający z głębokości komory zaciskowej. Krótszy stripping pozostawia izolację w obszarze docisku, dłuższy odsłania goły przewód poza obudową zaciskową, co jest niezgodne z normą i stwarza ryzyko zwarcia. Przewody wielodrutowe (linki) powyżej 10 mm² wymagają obowiązkowo tulejek konektorowych z izolacją bez nich pojedyncze druciki rozchodzą się podczas dokręcania śruby i tworzą punkt o wysokiej rezystancji, który generuje ciepło niewidoczne gołym okiem, a wykrywalne dopiero kamerą termowizyjną.

Przeczytaj również o Czym ciąć listwy przypodłogowe poliuretanowe

Dokręcanie śrub w zaciskach śrubowych to sztuka, której nie nauczą podręczniki chodzi o właściwy moment obrotowy. Dla listw do 63 A typowy to 1,2 do 2,0 Nm, dla mocniejszych modeli może sięgać 3,5 Nm. Za mały moment oznacza luźny styk objawiający się nagrzewaniem, za duży może przeciąć lub zdeformować żyłę, szczególnie aluminium. Dynamometryczny klucz imbusowy nie jest luksusem, lecz narzędziem kontrolnym w profesjonalnych instalacjach elektrycznych momenty dokręcania wpisuje się do protokołu odbiorczego, bo to dokumentacja zgodności z instrukcją producenta.

Po podłączeniu wszystkich przewodów należy wykonać test ciągnięcia każdego z osobna delikatne pociągnięcie bez rwącego szarpnięcia powinno wykazać, że zacisk trzyma pewnie. Luźny przewód wymaga poprawki, bo luz w zacisku to nie kwestia estetyki, lecz bezpieczeństwa. Oznaczniki torów montowane są tuż po zakończeniu okablowania, zanim pamięć o tym, który przewód gdzie szedł, zblednie w praktyce elektryka pomocniczego to kwestia godzin, więc oznaczniki zakłada się natychmiast, a ich brak to zaproszenie do błędów przy przyszłych pracach konserwacyjnych.

Eksploatacja w warunkach ekstremalnych wymaga świadomego zarządzania ryzykiem. Wysokie temperatury otoczenia, typowe dla nieklimatyzowanych pomieszczeń rozdzielni, obniżają realną obciążalność listwy producenci podają w kartach katalogowych współczynniki deratingowe, które należy zastosować, gdy temperatura wewnątrz obudowy przekracza 50°C. Podobnie niskie temperatury poniżej zera sprawiają, że poliamidowa obudowa staje się krucha i traci odporność na uderzenia w nieogrzewanych halach magazynowych czy instalacjach zewnętrznych lepszym wyborem będzie poliwęglan lub obudowa z tworzywa modyfikowanego udarowo.

Zastosowania i akcesoria listwy zaciskowej 3‑fazowej na szynę

Trójfazowa listwa zaciskowa na szynie DIN to element o wiele bardziej uniwersalny, niż sugerowałaby jej skromna nazwa. W rozdzielnicach elektrycznych pełni rolę centralnego punktu rozdzielczego, gdzie schodzą się przewody główne zasilające, aby następnie rozejść się do poszczególnych obwodów bez niej instalacja wyglądałaby jak wijący się węże kablowy bez ładu ani składu. W przemyśle spotyka się ją w centrach sterowania silnikami, gdzie służy do podłączania przewodów zasilających silniki trójfazowe o mocach od kilku do setek kilowatów, a także w rozdzielnicach głównych budynków komercyjnych, gdzie organizuje złożone trasy kablowe w jeden czytelny układ.

Systemy OZE, a szczególnie instalacje fotowoltaiczne i turbiny wiatrowe, doceniły ten komponent za jego zdolność do organizowania połączeń przy zmiennych kierunkach przepływu energii. W fotowoltaice listwa zaciskowa na szyniemontowana jest między skrzynkami stringowymi a falownikami, przy czym musi wytrzymać prądy zwarciowe generowane przez moduły PV przy ustawieniach wysokiego napięcia stringowego. Turbiny wiatrowe stawiają przed nią dodatkowe wyzwanie: wahania mocy i możliwość oddolnego zasilania sieci wymagają zacisków o podwyższonej zdolności do pracy w warunkach niestabilnego obciążenia.

Akcesoria dookreślające funkcjonalność listwy dzielą się na kilka kategorii, z których każda wnosi konkretną wartość do instalacji. Oznaczniki torów w standardzie IEC brązowy dla L1, czarny dla L2, szary dla L3, niebieski dla N eliminują ryzyko pomyłki przy kolejnych rozbudowach rozdzielnicy. Osłony izolacyjne z tworzywa przezroczystego podnoszą stopień IP do IP54 i chronią przed przypadkowym dotknięciem gorących zacisków podczas pracy ciągłej przy pełnym obciążeniu. Zaciski uziemiające z metalową podkładką stykową łączą się z szyną DIN, tworząc ciągłość equipotencjalną całego zespołu to rozwiązanie przyspiesza montaż, bo nie trzeba osobno ciągnąć przewodu ochronnego do każdego zacisku.

Tulejki kontrujące i przepusty kablowe to detale, bez których profesjonalna instalacja nie przejdzie odbioru u dystrybutora energii. Tulejki zamykają otwory w obudowie, zapobiegając przedostawaniu się kurzu i wilgoci, a jednocześnie porządkują trasy kablowe. Listwy rozdzielcze z wieloma zaciskami w jednym szeregu pozwalają na budowę rozbudowanych systemów rozdzielczych bez konieczności stosowania dziesiątek pojedynczych modułów to czystszy montaż i łatwiejsza diagnostyka przy przeglądach.

Dla użytkowników końcowych szukających konkretów cenowych warto wiedzieć, że podstawowa listwa 3‑fazowa z czterema torami, 63 A, zaciskiem śrubowym i obudową poliamidową kosztuje od 45 do 80 PLN za sztukę w popularnych sieciach hurtowych. Modele o wyższej obciążalności 100 A i więcej z zaciskiem sprężynowym i osłoną IP54 osiągają przedział 120-200 PLN, przy czym cena rośnie wraz z liczbą torów i materiałem obudowy. Akcesoria w postaci zestawów oznacników, osłon i uchwytów końcowych kosztują od 15 do 50 PLN w zależności od kompletu i producenta. Dane cenowe pochodzą z publicznie dostępnych katalogów dystrybutorów elektrotechnicznych i odzwierciedlają poziom cenowy obowiązujący na rynku polskim przed zakupem warto zweryfikować aktualne oferty u lokalnego dostawcy, bo ceny podlegają sezonowym wahaniom związanym z kosztami surowców i tworzyw.

Wybierając listwę zaciskową 3‑fazową na szynę, warto podejść do tempu holistycznie parametry elektryczne to dopiero punkt wyjścia. Równie istotna jest trwałość mechaniczna w warunkach panujących w konkretnej rozdzielnicy, łatwość ewentualnej rozbudowy oraz dostępność akcesoriów uzupełniających. Rozdzielnica, która dziś obsługuje jedynie podstawowe obwody, za dwa lata może wymagać rozbudowy o kolejne linie zasilające zapasowe tory w wielotorowym bloku to inwestycja, która zwraca się wielokrotnie w porównaniu z kosztami przebudowy całego modułu. Dobrze dobrana listwa zaciskowa to nie wydatek, lecz ubezpieczenie stabilności całej instalacji na długie lata.
