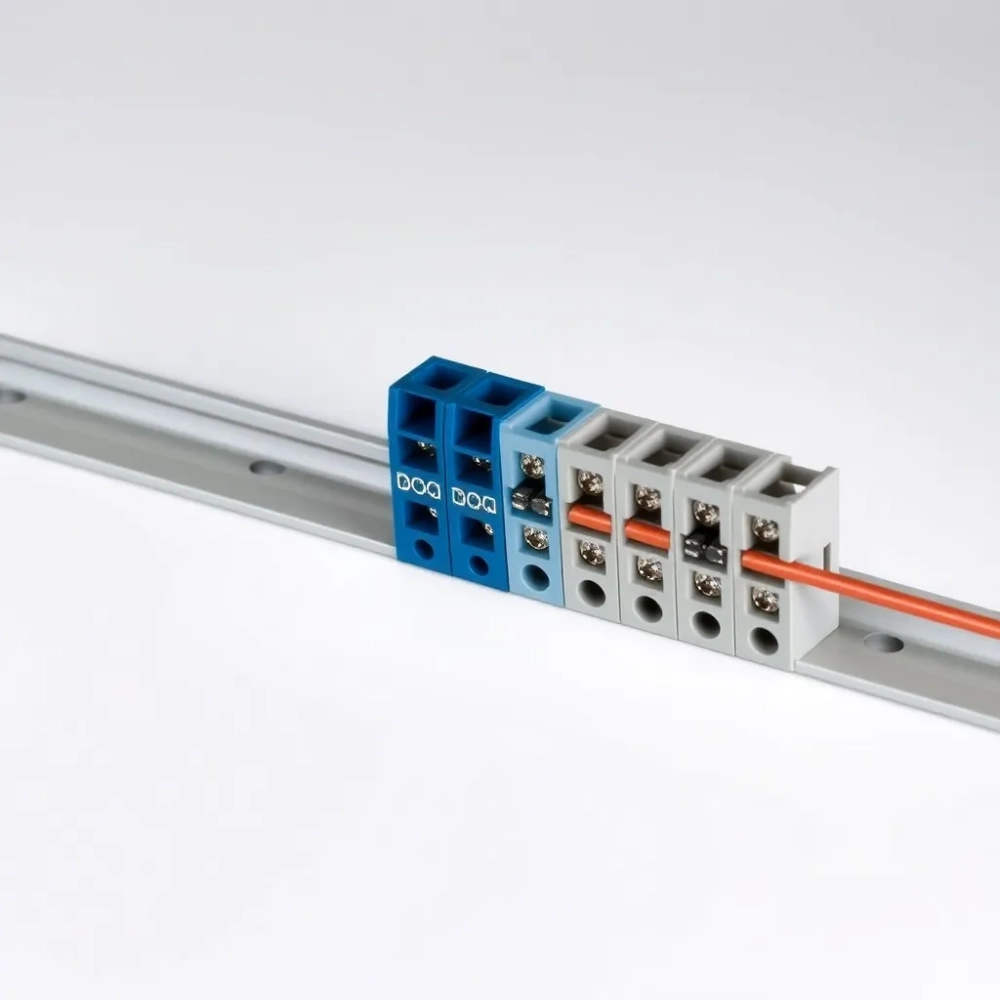

Listwy Zaciskowe na Szynę DIN: Przewodnik 2025

W świecie elektroniki i automatyki, gdzie precyzja i bezpieczeństwo są na wagę złota, kluczową rolę odgrywa listwa zaciskowa na szynę DIN. To niepozorne, ale niezwykle istotne rozwiązanie pozwala na szybkie i bezpieczne podłączanie przewodów w szafach sterowniczych, rozdzielnicach czy instalacjach przemysłowych, zapewniając porządek i niezawodność, która często decyduje o stabilności całego systemu.

• Rodzaje listew zaciskowych DIN – przegląd rozwiązań
• Montaż i podłączanie listew zaciskowych na szynie DIN
• Zastosowanie listew zaciskowych w automatyce i rozdzielnicach
• Q&A

Analizując zastosowanie listew zaciskowych, możemy dostrzec wyraźne trendy, które kształtują rynek. Badania z ostatnich lat pokazują, że rośnie zapotrzebowanie na modułowe rozwiązania o zwiększonej odporności na trudne warunki środowiskowe. Poniższa tabela przedstawia porównanie cech popularnych typów listew zaciskowych, co pomoże w zrozumieniu złożoności wyboru odpowiedniego komponentu.

Rozwój technologii oraz rosnące wymagania w zakresie bezpieczeństwa i wydajności sprawiają, że producenci stale ulepszają swoje produkty, wprowadzając innowacyjne rozwiązania. Przykładem mogą być listwy z wbudowanymi diodami sygnalizacyjnymi lub te oferujące możliwość szybkiego mostkowania, co znacząco przyspiesza montaż i diagnostykę. Dzięki tym innowacjom, rola listew zaciskowych wykracza daleko poza proste łączenie przewodów, stając się kluczowym elementem w budowaniu niezawodnych i elastycznych systemów sterowania.

Rodzaje listew zaciskowych DIN – przegląd rozwiązań

Kiedy mówimy o listwach zaciskowych DIN, wkraczamy do świata różnorodności, gdzie każda odmiana ma swoje specyficzne zastosowanie i swoje mocne strony. Można by pomyśleć, że to tylko "kostka" do łączenia kabli, ale rzeczywistość jest znacznie bardziej złożona i interesująca. Podobnie jak w życiu, gdzie nie ma jednego rozwiązania dla wszystkich problemów, tak i w technice potrzebujemy wielu narzędzi, aby sprostać wyzwaniom.

Zobacz także: Co zamiast listwy przypodłogowej? Top alternatywy

Podstawowym podziałem jest ten ze względu na sposób zaciskania przewodu. Mamy więc do czynienia z listwami śrubowymi, sprężynowymi (push-in i cage clamp), a także zaciskowymi na podcinane przewody. Listwy śrubowe to klasyka, sprawdzona i niezawodna, wymagająca jednak użycia śrubokręta i odrobiny precyzji przy dokręcaniu. Idealnie nadają się tam, gdzie wibracje nie są ekstremalnym problemem i ceni się solidność połączenia. Złącza śrubowe są powszechne ze względu na swoją prostotę i niski koszt jednostkowy, jednak ich instalacja bywa bardziej czasochłonna.

Listwy sprężynowe, zwłaszcza te typu "push-in", to prawdziwy hit ostatnich lat. Jak sama nazwa wskazuje, przewód wystarczy wsunąć, a sprężyna automatycznie go zablokuje. To oszczędność czasu, szczególnie w przypadku montażu tysięcy punktów styku w dużych projektach automatyki. Oczywiście, w parze z szybkością idzie nieco wyższa cena, ale kto nie docenił nigdy tych kilku dodatkowych minut w napiętym harmonogramie? Wyobraźmy sobie instalatora, który w środku nocy musi podłączyć setki kabli – każda sekunda oszczędności jest na wagę złota. Listwy te minimalizują ryzyko błędów ludzkich podczas instalacji i są odporne na wibracje.

Kolejną kategorią są listwy jedno-, dwu- i wielopoziomowe. Listwy jednopokładowe to najbardziej podstawowe rozwiązanie, natomiast dwupoziomowe umożliwiają podwojenie liczby połączeń na tej samej powierzchni szyny DIN, co jest nieocenione w ciasnych rozdzielnicach. Trzy-, a nawet czteropoziomowe listwy to już hardcore inżynierii, pozwalający na maksymalne zagęszczenie połączeń, idealne do skomplikowanych obwodów sterowania, gdzie każdy centymetr przestrzeni jest na wagę złota. Pomyślmy o nich jak o wieżowcach w gęsto zaludnionym mieście – rosną w górę, bo miejsca na boki już nie ma. Maksymalne zagęszczenie w szafie sterowniczej jest kluczowe w nowoczesnym przemyśle.

Zobacz także: Czym ciąć listwy przypodłogowe poliuretanowe w 2025?

Istotny jest również materiał wykonania korpusu listwy. Najczęściej spotykane są poliamidy, takie jak PA 6.6, które oferują dobrą izolację elektryczną i odporność mechaniczną. W przypadku zastosowań specjalnych, gdzie wymagana jest wyższa odporność na temperaturę czy agresywne chemikalia, stosuje się materiały takie jak melamina czy ceramika. Te ostatnie są praktycznie niepalne i zachowują swoje właściwości w ekstremalnie wysokich temperaturach, co jest krytyczne np. w przemyśle ciężkim czy energetyce. Przykładowo, listwa ceramiczna wytrzyma pożar, w którym poliamidowa dawno by się stopiła, co stanowi realne zabezpieczenie przeciwpożarowe.

Nie możemy zapomnieć o specjalistycznych listwach zaciskowych. Mamy tu listwy uziemiające, które zapewniają bezpieczne połączenie do magistrali PE i są zawsze w kolorze zielono-żółtym, zgodnie z normami. Są też listwy pomiarowe z rozłącznikami, umożliwiające szybkie rozłączanie obwodów do celów pomiarowych bez konieczności rozpinania kabli. Dodatkowo, występują listwy z wbudowanymi elementami elektronicznymi, takimi jak diody czy rezystory, co upraszcza schemat i redukuje liczbę elementów do montażu. To jak posiadanie małego modułu funkcyjnego w jednym, eleganckim komponencie. Listwa zaciskowa na szynę DIN ewoluuje, stając się czymś więcej niż tylko pasywnym elementem łączącym.

Rozmiar listew zaciskowych, a precyzyjniej ich zdolność do obsługi przewodów o różnych przekrojach, to kolejny kluczowy parametr. Od miniaturowych, przyjmujących przewody o przekroju 0,2 mm², po olbrzymy zdolne do obsłużenia przewodów rzędu 95 mm² czy nawet większych, do których można by podłączyć silnik od tramwaju. Wybór odpowiedniego rozmiaru zależy od prądu płynącego w obwodzie i wymaga starannego dopasowania, aby uniknąć przegrzewania i spadków napięcia. Zazwyczaj listwy dla mniejszych przekrojów (0,2-4 mm²) używane są do sterowania, podczas gdy te większe (powyżej 16 mm²) to typowa aplikacja zasilania. Pamiętajmy, że niewłaściwy dobór listwy może prowadzić do poważnych awarii, a nawet pożaru. Grubość przewodu zawsze musi być odpowiednio dopasowana do przepływającego prądu, aby zapewnić bezpieczeństwo i efektywność pracy instalacji elektrycznej. Odpowiednie dopasowanie zapewnia bezpieczeństwo i stabilną pracę całej instalacji. Mniejsze gabaryty komponentów umożliwiają zwiększenie gęstości zabudowy w rozdzielnicach, co jest istotne przy ograniczonych przestrzeniach. Listwy zaciskowe o miniaturowych wymiarach oferują przewagi, które czynią je optymalnym wyborem w wielu zastosowaniach, a przede wszystkim są to:

• Mniejsza przestrzeń montażowa – listwy te zajmują do 30% mniej miejsca w szafie sterowniczej.
• Niska waga – redukcja wagi o 15% w porównaniu do standardowych listew.
• Ekonomiczność – mniejsze zużycie materiału przekłada się na niższe koszty produkcji i zakupu.
• Ułatwiony montaż – dzięki kompaktowym rozmiarom, instalacja jest szybsza i prostsza.

Krótko mówiąc, wybór odpowiedniej listwy zaciskowej DIN to nie jest decyzja podejmowana na chybił trafił. To staranne dopasowanie do specyfiki projektu, środowiska pracy, wymagań dotyczących szybkości montażu i, oczywiście, budżetu. Warto poświęcić czas na zrozumienie tych różnic, bo to właśnie te małe detale składają się na bezpieczeństwo i niezawodność całej instalacji.

Montaż i podłączanie listew zaciskowych na szynie DIN

Kto choć raz miał do czynienia z montażem szafy sterowniczej, ten wie, że porządek to podstawa. Nic nie frustruje bardziej niż plątanina kabli i brak miejsca na kolejny element. Szyna DIN to kręgosłół każdej instalacji, a listwa zaciskowa na szynę DIN jest jej nieodłącznym elementem, pozwalającym na uporządkowanie przewodów niczym dyrygent batutą porządkujący orkiestrę. Bez niej, mielibyśmy totalny chaos, jakbyśmy wrzucili cały kabel do jednego wora, i spróbowali później znaleźć konkretną parę, która byłaby potrzebna. Montaż jest prosty, ale wymaga precyzji i wiedzy, by uniknąć błędów.

Pierwszym krokiem jest oczywiście właściwe przygotowanie szyny DIN. Upewniamy się, że jest ona solidnie zamocowana w szafie sterowniczej lub obudowie. Nie chcemy, by cała konstrukcja chwiała się niczym galareta na trzęsieniu ziemi. Typowa szyna DIN ma szerokość 35 mm i występuje w różnych profilach – TH35-7.5 i TH35-15, różniących się wysokością. Wybór zależy od dostępnej przestrzeni i liczby elementów do zamontowania. Szyna o wysokości 7.5 mm będzie odpowiednia dla mniejszych, mniej obciążonych systemów, natomiast 15 mm dla większych, wymagających większej sztywności konstrukcji.

Następnie montujemy listwy zaciskowe na szynie. Większość listew jest zaprojektowana do szybkiego "zatrzaskiwania" na szynie, co jest ogromną zaletą. Nie potrzebujemy żadnych dodatkowych narzędzi poza siłą własnych palców, a czasem delikatnego popchnięcia śrubokrętem. Ważne jest, aby listwy były umieszczone w sposób logiczny i uporządkowany – na przykład, listwy zasilające po jednej stronie, sygnałowe po drugiej, z wyraźnym podziałem na obwody. Dobra praktyka sugeruje, aby listwy uziemiające zawsze były montowane jako pierwsze, na samym początku, ponieważ stanowią fundament bezpieczeństwa całej instalacji.

Podłączanie przewodów to kolejny kluczowy etap. Zanim przystąpimy do pracy, upewnijmy się, że obwód jest całkowicie odłączony od zasilania. Bezpieczeństwo przede wszystkim! Pamiętajmy o prawidłowym przygotowaniu przewodów: należy je odpowiednio odizolować, pozostawiając właściwą długość odsłoniętego przewodu. Zbyt krótka izolacja może skutkować luźnym połączeniem, a zbyt długa – ryzykiem zwarcia między sąsiednimi zaciskami. Niektóre listwy zaciskowe mają specjalne "test-otwory" do sprawdzania połączenia miernikiem, co jest bardzo wygodne i przyspiesza diagnostykę.

Rodzaj zacisku determinuje sposób podłączania. W przypadku zacisków śrubowych, przewód wkładamy w odpowiedni otwór i dokręcamy śrubę, aż poczujemy solidny opór. Uważajmy, aby nie przekręcić śruby – grozi to uszkodzeniem zacisku lub przewodu. Zbyt słabe dokręcenie może natomiast prowadzić do przegrzewania się połączenia i awarii. Zawsze stosujmy wkrętak z odpowiednim momentem obrotowym, jeśli jest to zalecane przez producenta. Zaciski sprężynowe, szczególnie te typu push-in, wymagają jedynie wsunięcia odpowiednio odizolowanego przewodu, aż sprężyna zablokuje go na miejscu. To proste, intuicyjne i nie wymaga narzędzi, poza okazjonalnym narzędziem do zwalniania sprężyny, gdy trzeba wymienić przewód. Upewnijmy się, że przewód jest wbity do końca, inaczej połączenie będzie luźne.

Niezwykle istotne jest także prawidłowe oznaczanie przewodów i listew. Używajmy czytelnych, trwałych oznaczników, aby w przyszłości łatwo było zidentyfikować poszczególne obwody. Chaos w oznaczeniach to prosta droga do frustracji i błędów w serwisowaniu, a nierzadko także do kosztownych przestojów. Wyobraź sobie scenę, gdzie trzeba w środku nocy zdiagnozować usterkę w skomplikowanej instalacji bez jakichkolwiek oznaczeń – to przepis na katastrofę. Możemy śmiało powiedzieć, że właściwie opisana listwa zaciskowa na szynę DIN to skarb.

Mostkowanie, czyli łączenie kilku zacisków na tej samej listwie lub między listwami, to kolejna często wykorzystywana technika. Dostępne są specjalne mostki, które zatrzaskują się na listwie, tworząc trwałe połączenie elektryczne. Mostkowanie należy wykonywać zgodnie z zaleceniami producenta, używając odpowiednich akcesoriów. Nie zaleca się improwizowanych mostków, na przykład z kawałków przewodów – to prosta droga do problemów z bezpieczeństwem i niezawodnością. Mostkowanie często redukuje liczbę potrzebnych przewodów, upraszcza schemat połączeń oraz minimalizuje błędy, szczególnie w systemach wymagających zasilania wielu urządzeń z jednego punktu.

Kluczem do sukcesu jest cierpliwość i dokładność. Montaż i podłączanie listew zaciskowych może wydawać się rutyną, ale to właśnie precyzja na tym etapie decyduje o stabilności i bezpieczeństwie całej instalacji elektrycznej. Właściwie wykonana praca to gwarancja bezproblemowej eksploatacji i spokojnego snu zarówno dla instalatora, jak i dla klienta. To jak budowanie solidnych fundamentów pod dom – jeśli one są mocne, cały budynek będzie stał pewnie.

Zastosowanie listew zaciskowych w automatyce i rozdzielnicach

Jeśli mielibyśmy wskazać niewidzialnego bohatera każdej nowoczesnej fabryki, elektrowni czy nawet inteligentnego budynku, byłaby nim niewątpliwie listwa zaciskowa na szynę DIN. To serce systemu nerwowego, które pozwala na uporządkowanie, skalowanie i niezawodne funkcjonowanie niezliczonych obwodów elektrycznych. Jest to komponent, który choć często pozostaje w cieniu bardziej efektownych urządzeń, jego rola jest nie do przecenienia w dzisiejszym świecie automatyki przemysłowej i energetyki.

W sercu każdej rozdzielnicy elektrycznej, listwy zaciskowe pełnią funkcję węzłów komunikacyjnych. Bez nich, panel sterowania przemieniłby się w jeden wielki kłębek przewodów, przypominający spaghetti wyjęte z rondla i rozrzucone byle jak. Pozwalają one na logiczne i przejrzyste podłączenie czujników, napędów, sterowników PLC oraz innych elementów automatyki. Dzięki modułowej budowie, można je dowolnie konfigurować, dodając kolejne zaciski w miarę rozbudowy systemu. Przeciętna rozdzielnica w fabryce może zawierać setki, a nawet tysiące zacisków, każdy z nich odpowiedzialny za inny obwód.

W automatyce, gdzie precyzja i szybkość diagnostyki są kluczowe, listwy zaciskowe z wbudowanymi elementami takimi jak bezpieczniki czy diody sygnalizacyjne stanowią prawdziwy game changer. Umożliwiają szybką identyfikację usterek, co skraca czas przestoju maszyn – a przecież czas to pieniądz. Wyobraźmy sobie linię produkcyjną o wartości milionów, która zatrzymuje się z powodu drobnej usterki. Możliwość szybkiej lokalizacji problemu za pomocą listwy z bezpiecznikiem i diodą może oszczędzić dziesiątki, a nawet setki tysięcy złotych dziennie. Dodatkowo, listwy z odłącznikami pozwalają na bezpieczne odłączenie poszczególnych obwodów do celów serwisowych czy pomiarowych bez wyłączania całej maszyny. To jak możliwość wyłączenia jednego światła w domu, bez konieczności wyłączania głównego bezpiecznika na całe mieszkanie.

W przemyśle procesowym, gdzie liczy się bezpieczeństwo i niezawodność w ekstremalnych warunkach, stosuje się specjalne listwy zaciskowe. Na przykład, w instalacjach Ex (Eksplozyjnych) używa się listew z certyfikatem ATEX, które są skonstruowane tak, aby zapobiegać iskrzeniu i akumulacji ładunków elektrostatycznych. W środowiskach o wysokiej temperaturze lub agresywnych chemicznie, niezastąpione są listwy z materiałów o podwyższonej odporności, jak ceramika. W tych warunkach zwykły poliamid po prostu by się stopił, a połączenia uległyby rozluźnieniu, co mogłoby prowadzić do katastrofy.

Listwy zaciskowe znajdują również szerokie zastosowanie w budownictwie inteligentnym. W nowoczesnych biurowcach, hotelach czy budynkach mieszkalnych, gdzie systemy zarządzania budynkiem (BMS) kontrolują oświetlenie, ogrzewanie, wentylację czy dostęp, listwa zaciskowa na szynę DIN pomaga w integracji dziesiątek podsystemów. Przykładowo, w jednym pomieszczeniu mogą łączyć sterowanie oświetleniem DALI, żaluzjami KNX, czujnikami obecności i temperaturą, wszystko to w sposób zorganizowany i estetyczny w małej rozdzielnicy. Można tu mówić o eleganckim porządku, który w efekcie przekłada się na efektywność energetyczną i komfort użytkowania. Niewidzialny bohater, który umożliwia działanie całej infrastruktury.

Nie możemy również pominąć roli listew zaciskowych w systemach zasilania i dystrybucji energii. Od domowych rozdzielnic, przez szafy energetyczne w elektrowniach wiatrowych, po kompleksowe systemy zasilania w szpitalach czy centrach danych. Są one fundamentem dla bezpiecznego i efektywnego przesyłania prądu. Listwy o wysokim przekroju do przewodów zasilających 95 mm² i więcej, potrafią wytrzymać prądy o wartości setek amperów, jednocześnie zapewniając stabilne połączenie. Wykorzystywane są również do uziemiania wszelkich urządzeń i konstrukcji metalowych w rozdzielnicach, co jest kluczowe dla ochrony przeciwporażeniowej.

Podsumowując, od prostych instalacji elektrycznych po najbardziej skomplikowane systemy automatyki przemysłowej, listwy zaciskowe na szynę DIN są nieodzownym elementem. Ich modularność, różnorodność typów i odporność na trudne warunki sprawiają, że są niezastąpione w budowie niezawodnych i efektywnych instalacji. Inżynierowie i technicy wiedzą, że to właśnie te małe, niepozorne elementy składają się na bezpieczeństwo i ciągłość pracy współczesnych systemów. Można śmiało powiedzieć, że bez nich świat techniki wyglądałby zupełnie inaczej – znacznie bardziej chaotycznie i znacznie mniej bezpiecznie.

Q&A

P: Czym jest listwa zaciskowa na szynę DIN?

O: Listwa zaciskowa na szynę DIN to modułowy element elektryczny służący do bezpiecznego i uporządkowanego łączenia przewodów w szafach sterowniczych, rozdzielnicach oraz instalacjach przemysłowych i budynkowych. Jest ona montowana na standardowej szynie DIN.

P: Jakie są główne rodzaje listew zaciskowych DIN?

O: Główne rodzaje listew zaciskowych DIN różnią się sposobem zaciskania przewodu (śrubowe, sprężynowe - push-in, cage clamp), liczbą poziomów (jedno-, dwu-, wielopoziomowe) oraz zastosowaniem specjalistycznym (np. uziemiające, pomiarowe z rozłącznikami, z wbudowanymi bezpiecznikami czy diodami sygnalizacyjnymi).

P: Dlaczego montaż listew zaciskowych na szynie DIN jest tak ważny?

O: Montaż listew zaciskowych na szynie DIN jest kluczowy dla zachowania porządku, bezpieczeństwa i niezawodności instalacji. Umożliwia logiczne ułożenie przewodów, łatwą identyfikację obwodów, szybką diagnostykę oraz efektywną rozbudowę systemu. Właściwie zamontowane i oznaczone listwy znacząco skracają czas serwisu i minimalizują ryzyko błędów.

P: W jakich zastosowaniach najczęściej spotyka się listwy zaciskowe na szynę DIN?

O: Listwy zaciskowe na szynę DIN najczęściej spotyka się w automatyce przemysłowej (np. w liniach produkcyjnych, robotyce), rozdzielnicach elektrycznych (w domach, biurach, fabrykach), systemach sterowania (PLC), zasilania i dystrybucji energii, a także w inteligentnych systemach budynkowych (BMS) oraz w instalacjach specjalnych, np. w środowiskach zagrożonych wybuchem (Ex).

P: Czy istnieją jakieś dane dotyczące popularności materiałów używanych w listwach zaciskowych?

O: Tak, dane wskazują, że poliamid (PA) jest najczęściej używanym materiałem izolacyjnym, odpowiadającym za około 45% popularności. Kolejne miejsca zajmują PBT (25%), ceramika (15%) i melamina (15%), stosowane w bardziej wymagających środowiskach ze względu na podwyższoną odporność na temperaturę i chemikalia.
