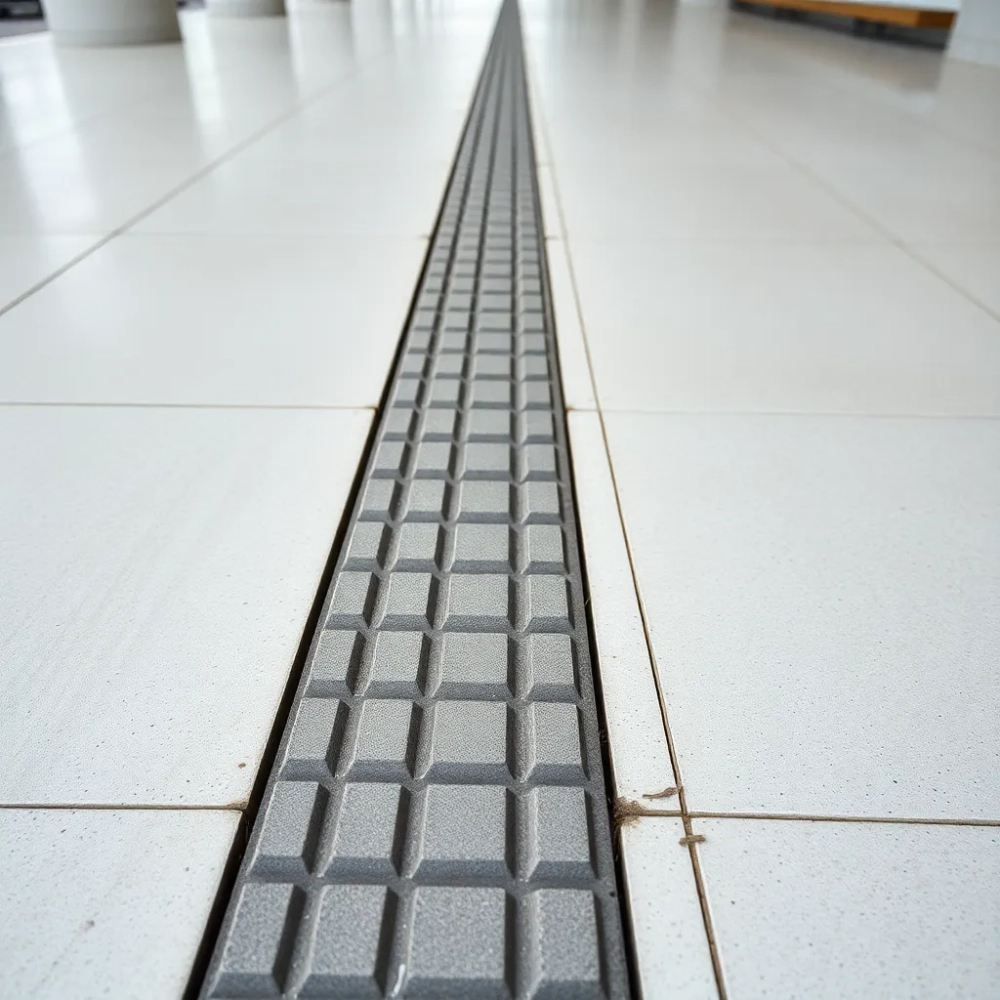

Listwa prowadząca dla niewidomych ze stali 316 L
Listwa prowadząca dla niewidomych ze stali 316 L. Co naprawdę decyduje o jakości systemu dotykowego
Brak oznakowania dotykowego oznacza wykluczenie z przestrzeni publicznej osób niewidomych i słabowidzących, a jednocześnie naraża inwestora na zarzut niedostosowania obiektu do obowiązujących przepisów. Listwa prowadząca ze stali nierdzewnej 316 L rozwiązuje oba problemy naraz: osobom z dysfunkcją wzroku daje pewny, wyczuwalny pod stopą lub białą laską tor ruchu, a zarządcy budynku zapewnia trwałość na lata bez kosztownych wymian. Poniżej konkretne parametry, montaż i porównanie z tańszymi materiałami, żeby podjąć decyzję na podstawie twardych danych, a nie obietnic handlowców.
- Listwa prowadząca dla niewidomych ze stali 316 L. Co naprawdę decyduje o jakości systemu dotykowego
- Montaż chemiczny krok po kroku
- Stal 316 L kontra żywica i aluminium
- Zastosowanie w przestrzeni publicznej i zgodność z przepisami
- Dostępność i zakup. Co ustalić przed zamówieniem
Klasa stali ma znaczenie. W strefach narażonych na sól drogową, kontakt z chemią komunalną albo intensywne UV tańsze stopy 304 korodują po dwóch, trzech sezonach, a żywica polimerowa żółknie i wykrusza się z rowków. Stal 316 L zawiera dodatek molibdenu (ok. 2-3 proc.), który tworzy na powierzchni warstwę pasywną odporną na chlorki. Niski udział węgla (poniżej 0,03 proc.) eliminuje ryzyko korozji międzykrystalicznej przy spawaniu i nagrzewaniu, co przy montażu chemicznym nie wchodzi wprawdzie w grę, ale przy ewentualnych modyfikacjach na budowie bywa kluczowe.
Długość odcinka roboczego to 2 m, szerokość 20 mm, wysokość 1,5-5 mm w zależności od profilu. Średnica gwintu montażowego wynosi 8 mm, długość 15 mm, a na każdym metrze bieżącym rozmieszczonych jest siedem punktów kotwiczących, co przy obciążeniu skupionym symuluje warunki użytkowania zbliżone do rzeczywistego ruchu pieszego. Waga jednego odcinka: 0,5 kg, a cena brutto 166,05 PLN (netto 135,00 PLN).
Tabela parametrów technicznych i tolerancji wykonania:
| Parametr | Wartość | Tolerancja |
|---|---|---|
| Długość | 2000 mm | ±2 mm |
| Szerokość | 20 mm | ±0,3 mm |
| Wysokość | 1,5-5 mm | ±0,2 mm |
| Średnica gwintu | 8 mm | standard M8 |
| Długość gwintu | 15 mm | ±0,5 mm |
| Liczba gwintów / mb | 7 szt. | rozstaw ok. 285 mm |
| Masa odcinka 2 m | 0,5 kg | ±3 proc. |
| Materiał | stal nierdzewna 316 L (1.4404) | wymagana karta materiałowa |
| Wykończenie powierzchni | szlif podłużny Ra ≤ 0,8 µm | wg EN 10088-2 |
Dlaczego wymiary mają znaczenie użytkowe
Szerokość 20 mm odpowiada naturalnej szerokości toru, jaką osoba niewidoma wyczuwa białą laską w ruchu wahadłowym. Zbyt wąska listwa (poniżej 15 mm) potrafi "uciekać" spod laski, a zbyt szeroka (powyżej 30 mm) zaczyna być odczytywana jako bariera, nie jako prowadzenie. Wysokość 3 mm w profilach wewnętrznych spełnia wymóg wykrywalności dla osób z resztkowym widzeniem z kontrastem świetlnym jasna stal na ciemnym podłożu, a jednocześnie mieści się w granicach dopuszczalnych progów w ciągach komunikacyjnych, gdzie normowo różnica poziomów nie powinna przekraczać 5 mm bez oznakowania.
Montaż chemiczny krok po kroku
Wiązanie chemiczne (a nie mechaniczne kołkowanie) eliminuje naprężenia punktowe w nawierzchni i pozwala prowadzić listwę po krzywiznach bez widocznych załamań. Prawidłowy montaż zaczyna się od precyzyjnego nawiercenia otworów, a nie od listwy.
Wiertło koronowe 8 mm, najlepiej diamentowe na mokro lub widiowe na sucho w zależności od podłoża, wchodzi prostopadle do powierzchni na głębokość minimum 18 mm, żeby kotwa 15 mm miała 3 mm luzu na nadmiar żywicy. Rozstaw otworów 285 mm wymusza użycie szablonu montażowego, który przykręca się do listwy przed jej położeniem i służy jako prowadnica wiertła. Bez szablonu łatwo o przesunięcie o 5 mm, a przy siedmiu punktach na metrze błąd się akumuluje i ostatni gwint trafia w szczelinę, nie w podłoże.
Po nawierceniu każdy otwór czyści się sprężonym powietrzem i szczoteczką z włókna nylonowego, a następnie odsysa pył odkurzaczem przemysłowym. Zaniedbanie tego etapu to najczęstsza przyczyna wyrwania kotwy po pierwszym sezonie zimowym: pył działa jak separator między żywicą a ścianką otworu. Żywica wklejająca (najczęściej na bazie żywicy winyloestrowej lub metakrylanowej, dwuskładnikowa, tiksotropowa) wypełnia otwór od dna ku górze, listwa wchodzi ruchem obrotowym, nie wciskana na siłę, a nadmiar żywicy zbiera się szpachelką w ciągu trzech, czterech minut, zanim zacznie żelować.
Czas wiązania zależy od temperatury podłoża. Przy 20°C obciążenie ruchem pieszym dopuszczalne po 60 minutach, pełne utwardzenie po 24 godzinach. Przy 5°C czas wydłuża się dwu-, trzykrotnie, dlatego montaż w sezonie grzewczym na nieogrzewanych stacjach wymaga kondycjonowania żywicy lub zastosowania przyspieszacza. Montaż w temperaturze poniżej zera bez podgrzewacza indukcyjnego nie ma sensu, bo polimeryzacja zwalnia do tempa, przy którym kotwa nie osiąga deklarowanej wytrzymałości na wyrywanie (zwykle 4-6 kN).
Checklista montażowa:
- Nawiercenie prostopadłe, głębokość 18 mm, średnica 8 mm
- Czyszczenie otworu: powietrze + szczotka + odkurzacz
- Aplikacja żywicy od dna otworu (bez pęcherzy powietrza)
- Osadzenie listwy ruchem obrotowym z szablonem
- Zbieranie nadmiaru przed żelowaniem (3-4 min)
- Ograniczenie ruchu pieszego na 60 min w temp. 20°C
- Pełne obciążenie po 24 h
Stal 316 L kontra żywica i aluminium
Porównanie trzech najczęściej stosowanych materiałów w oznakowaniu dotykowym musi brać pod uwagę nie cenę zakupu, lecz koszt w cyklu życia produktu. Taniej przy zakupie nie znaczy taniej eksploatacyjnie.
Stal nierdzewna 316 L
Trwałość mechaniczna i chemiczna najwyższa w tej kategorii. Odporna na ścieranie, UV, sól drogową, środki czyszczące, kwasy komunalne. Nie żółknie, nie kruszeje, nie wykazuje zmęczenia materiałowego przy cyklach termicznych -20°C / +40°C. Cena brutto ok. 166 PLN / odcinek 2 m, co daje ok. 83 PLN / mb. Masa ok. 0,25 kg/mb. Montaż chemiczny, brak ryzyka korozji elektrochemicznej w kontakcie z typowymi posadzkami betonowymi i kamiennymi.
Żywica polimerowa
Najtańsza opcja, ok. 35-55 PLN / mb, ale wyraźnie krótsza żywotność. Żółknie po 3-5 latach ekspozycji UV, twardnieje i pęka przy cyklach mróz-odwilż, wymaga wymiany zwykle po 5-8 latach w przestrzeni zewnętrznej. Świetnie sprawdza się wewnątrz, w strefach suchych, o małym natężeniu ruchu i braku kontaktu z chemią. Poza tym nie stosować na zewnątrz w klimacie z solą drogową.
Aluminium anodowane
Cena pośrednia, ok. 60-90 PLN / mb. Lekka masa (ok. 0,12 kg/mb), łatwy montaż, dobra odporność na UV. Słabsza odporność na chlorki niż stal 316 L, w strefach nadmorskich i na solonych chodnikach wymaga dodatkowej powłoki ochronnej. Nie stosować na zewnątrz w miejscach narażonych na sól drogową bez okresowej kontroli warstwy anodowej.
Stal 304
Często mylona z 316 L, tańsza o 20-30 proc., ale nie zawiera molibdenu. W strefie solenia i kontaktu z chlorem pokazuje korozję wżerową już po 12-18 miesiącach. Inwestorzy wybierający 304 zamiast 316 L oszczędzają przy zakupie, lecz płacą za wymianę po dwóch sezonach. Nie stosować w strefach zewnętrznych i mokrych.
| Parametr | Stal 316 L | Stal 304 | Żywica | Aluminium anodowane |
|---|---|---|---|---|
| Cena brutto / mb | ~83 PLN | ~60 PLN | 35-55 PLN | 60-90 PLN |
| Masa / mb | 0,25 kg | 0,25 kg | 0,4-0,6 kg | 0,12 kg |
| Odporność UV | wysoka | wysoka | niska (żółknięcie) | wysoka |
| Odporność na sól | bardzo wysoka | niska (korozja wżerowa) | średnia | średnia |
| Trwałość szacunkowa (zewn.) | 25+ lat | 3-5 lat | 5-8 lat | 10-15 lat |
| Montaż | chemiczny | chemiczny | wklejenie / wkręcenie | mechaniczny / chemiczny |
| Kiedy NIE stosować | w temp. < -40°C (pęknięcia kruche) | na zewnątrz w strefie solenia | na zewnątrz z UV i solą | w strefach kwasowych bez powłoki |
Kiedy wymienić stare oznakowanie. Trzy sygnały ostrzegawcze: widoczne odbarwienia żywicy, rdzę punktową na stali 304 lub aluminium, poluzowane odcinki (drganie przy nacisku stopą). Każdy z tych objawów towarzyszy utracie kontrastu dotykowego, a to dla osoby niewidomej oznacza zanik informacji o kierunku marszu.
Zastosowanie w przestrzeni publicznej i zgodność z przepisami
Listwa prowadząca ze stali 316 L pojawia się tam, gdzie wymagana jest najwyższa trwałość i pewność odczytu dotykowego. Typowe lokalizacje: dworce kolejowe i autobusowe, urzędy administracji publicznej, szpitale i przychodnie, galerie handlowe, hotele, obiekty sportowe, hale widowiskowo-sportowe oraz ciągi komunikacyjne w przestrzeni miejskiej (chodniki, przejścia podziemne, kładki dla pieszych). W każdym z tych miejsc listwa spełnia inną rolę funkcjonalną, ale łączy ją jedno: musi działać latami bez interwencji serwisowej.
W halach sportowych dochodzi czynnik obciążeń dynamicznych od sprzętu (wózki do przewozu piłek, maszyny do mycia posadzek o masie 80-120 kg na koło). W szpitalach pojawia się kontakt ze środkami dezynfekującymi na bazie chloru, w galeriach handowych liczy się odporność na tysiące przejść dziennie. Żywica polimerowa w tych warunkach wytrzymuje krócej niż stal, a aluminium anodowane traci warstwę ochronną przy intensywnym czyszczeniu maszynowym.
Podstawą prawną stosowania oznakowania dotykowego w Polsce jest Rozporządzenie Ministra Infrastruktury z dnia 17 czerwca 2011 r. w sprawie warunków technicznych, jakim powinny odpowiadać obiekty budowlane metra i ich usytuowanie (Dz.U. 2011 nr 143 poz. 836), w szczególności przepisy § 193-194 regulujące wymagania dla osób niepełnosprawnych w budynkach użyteczności publicznej, oraz § 297-298 w zakresie nawierzchni ciągów pieszych. Rozporządzenie wprost wskazuje na konieczność stosowania elementów dotykowych, w tym listew prowadzących i pól uwagi, w obrębie dróg komunikacji ogólnej w budynkach i na zewnątrz.
W praktyce oznacza to, że każdy obiekt użyteczności publicznej oddawany do użytku po 2011 roku powinien mieć rozwiązania dotykowe wpisane do projektu architektoniczno-budowlanego. Wpis inwentaryzacyjny po fakcie zdarza się rzadko, ale inwestorzy modernizujący obiekty sprzed 2011 roku muszą dostosować ciągi piesze przy okazji remontu, co potwierdza praktyka nadzoru budowlanego.
Norma PN-EN 17210 "Dostępność środowiska zbudowanego" wprowadza jednolite zasady europejskie, w tym wymóg kontrastu jasnego do ciemnego dla osób słabowidzących. Stalowa listwa o wykończeniu matowym (Ra ≤ 0,8 µm) na ciemnym podłożu daje współczynnik kontrastu L* przekraczający 70 proc., co spełnia zapis normy bez dodatkowego malowania.
Kiedy wymiana starego oznakowania jest konieczna
Jeśli nawierzchnia wykazuje ślady intensywnego użytkowania (ponad 5 tys. przejść dziennie) i poprzednie oznakowanie dotykowe ma powyżej dekady, sama wymiana okładziny bez wymiany elementów prowadzących mija się z celem. Stal 316 L w takim remoncie to inwestycja na pokolenie. Wybór żywicy w tej sytuacji wymaga z kolei zaplanowanego cyklu wymiany co 6-8 lat i odpowiedniego budżetu eksploatacyjnego.
Co zyskuje inwestor
Po stronie inwestora korzyści z zastosowania stali 316 L nie ograniczają się do spełnienia przepisów. Materiał tej klasy obniża koszty obsługi bieżącej (brak cyklicznego malowania, brak wymiany odcinków), wydłuża okres międzyremontowy do 20-25 lat, podnosi wartość rynkową nieruchomości w oczach najemców instytucjonalnych (urzędy, szpitale, uczelnie wymagające pełnej dostępności) oraz zmniejsza ryzyko roszczeń z tytułu naruszenia przepisów o dostępności. Kompletny system oznakowania dotykowego złożony z listew prowadzących, pól uwagi, płyt kierunkowych i oznakowania schodów tworzy spójny przekaz informacyjny, który osoba niewidoma odczyta bez pytania o drogę.
Dostępność i zakup. Co ustalić przed zamówieniem
Listwa prowadząca ze stali 316 L dostępna jest w odcinkach 2 m z kompletem siedmiu gwintów montażowych i kartą materiałową potwierdzającą gatunek stali. Czas realizacji standardowej partii do 50 odcinków to zwykle 3-5 dni roboczych. Przy większych zamówieniach (powyżej 200 mb) termin ustala się indywidualnie, a dostawa obejmuje komplet śrub kotwiących i szablon montażowy w cenie.
Przy składaniu zapytania warto podać: łączną długość bieżącą, rodzaj podłoża (beton, kamień, gres, żywica), warunki eksploatacji (wewnątrz / na zewnątrz, kontakt z solą, UV), oczekiwany termin montażu oraz ewentualną potrzebę pól uwagi i płyt kierunkowych w tej samej klasie materiału. Dzięki temu dostawca przygotuje kompletny system oznakowania dotykowego z gwarancją spójnego kontrastu i jednolitego terminu dostawy.
Producent SIG POLSKA udostępnia kartę techniczną, pełną dokumentację materiałową i próbki wykończenia powierzchni do wglądu na życzenie. Realizacja zamówień odbywa się w dni robocze w godzinach 8:30-15:00, a w przypadku projektów wymagających koordynacji montażu w formule "zaprojektuj i wybuduj" istnieje możliwość wizji lokalnej i doradztwa technicznego.
Zamów listwę prowadzącą 316 L, jeśli zależy Ci na rozwiązaniu, które przetrwa dekadę intensywnej eksploatacji bez remontu. Zapytaj o kompletny system oznakowania dotykowego, gdy planujesz całą inwestycję dostępnościową w jednym obiekcie: otrzymasz wtedy spójny projekt, jeden termin dostawy i jedną gwarancję na wszystkie elementy.
Źródła i podstawy prawne
- Rozporządzenie Ministra Infrastruktury z dnia 17 czerwca 2011 r. w sprawie warunków technicznych, jakim powinny odpowiadać obiekty budowlane metra i ich usytuowanie (Dz.U. 2011 nr 143 poz. 836) isap.sejm.gov.pl
- PN-EN 17210:2021 "Dostępność środowiska zbudowanego. Zastosowanie" pkno.pl
- PN-EN 10088-2:2014 "Stale odporne na korozję. Warunki techniczne dostawy" pkno.pl
- Karta materiałowa stali 1.4404 (316 L) producent SIG POLSKA
