Mechanizm ukrytego montażu lameli – jak działa i dlaczego w 2026 roku jest wszędzie

Elementy montażowe do ukrytego montażu lameli

Widoczna główka wkrętu na tle drewnianej okładziny potrafi zepsuć nawet najstaranniej dobrany projekt ściany. Właśnie dlatego mechanizm ukrytego montażu lameli stał się jednym z najczęściej wyszukiwanych haseł wśród osób urządzających wnętrza i montujących okładziny zewnętrzne. Cała sztuka polega na tym, żeby obciążenie przenosić do wnętrza materiału albo na ukryty w ścianie trzpień, jednocześnie zostawiając lico lameli czyste jak deska w stolarskiej pracowni.

• Elementy montażowe do ukrytego montażu lameli
• Jak dobrać wspornik ukryty do lameli w 3 krokach
• Montaż lameli bez widocznych śrub krok po kroku
• Najczęstsze błędy przy ukrytym montażu lameli
• Dobierz komplet do swojego projektu
• Dlaczego warto zaufać sprawdzonym parametrom

Sedno rozwiązania to proste zjawisko fizyczne: siły rozciągające i ściskające rozkładają się na stożkowe powierzchnie zaczepu, a nie na punktowy łeb śruby. Dzięki temu lamel nie wymaga żadnego widocznego mocowania, a jedynie niewielkiego, często niewidocznego otworu w spodniej krawędzi lub w bocznym profilu. W kolejnych akapitach rozbieram ten mechanizm na czynniki pierwsze i pokazuję, kiedy naprawdę się sprawdza, a kiedy lepiej sięgnąć po klasyczny wkręt.

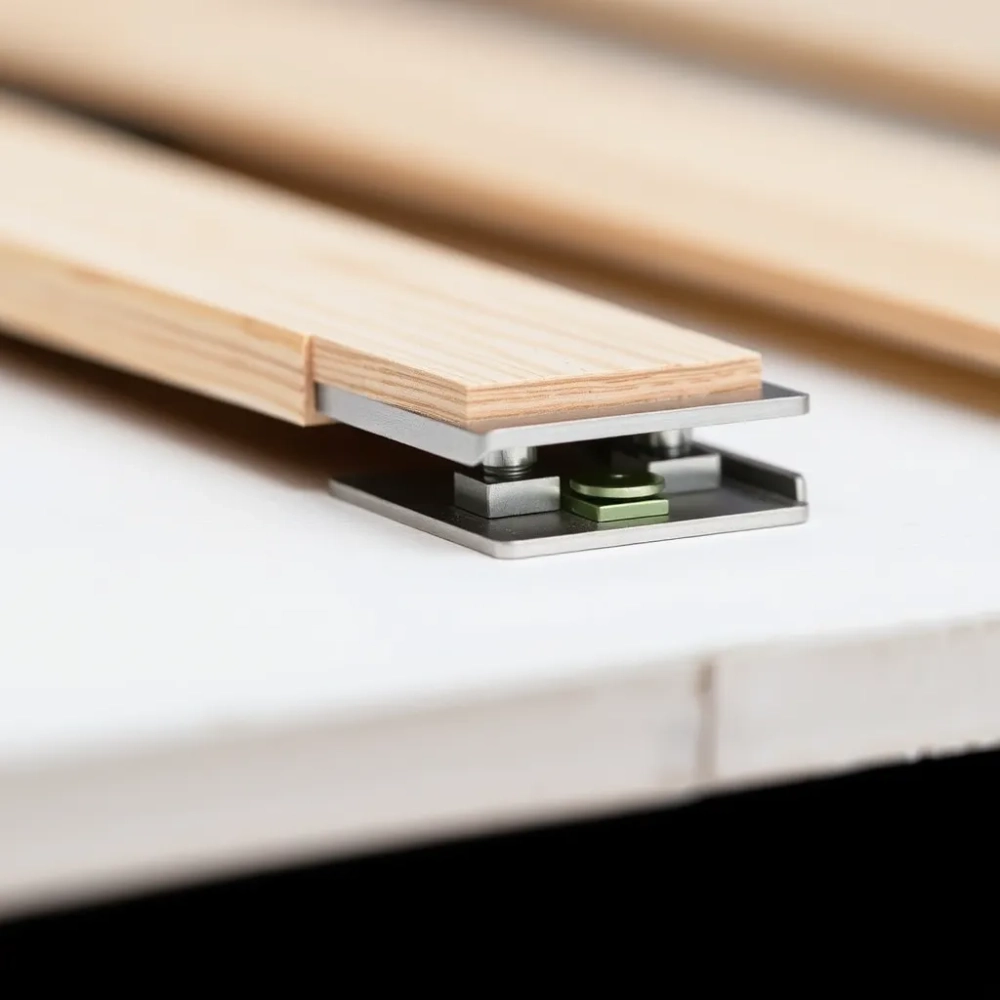

Jak fizycznie działa niewidoczne mocowanie

Podstawą jest para elementów: trzpień osadzony w jednej części oraz zaczep, w który wchodzi drugi koniec trzpienia. Po złożeniu obu elementów klinowy kształt zaczepu wciąga trzpień w głąb, a powstałe w ten sposób naprężenie dociska lamele do ściany albo do sąsiedniego profilu. Siła nie jest tu przenoszona przez łeb wkrętu, lecz przez tarcie i klinowe zakleszczenie na powierzchni styku, co pozwala uzyskać nośność rzędu 80-120 kg na jeden punkt mocowania w zależności od średnicy trzpienia.

Najpopularniejsze elementy składowe

W praktyce stolarze i ekipy wykończeniowe korzystają z kilku grup produktów, z których każdy odpowiada za inny typ połączenia:

• Kotwy do słupów drewnianych stalowe tuleje z gwintem wewnętrznym, stosowane przy balustradach i słupkach schodowych, gdzie lamel lub słupek osadzany jest na trzpieniu wklejonym w podłogę.
• Wsporniki ukryte do półek np. modele typu Mirage o długości 113 mm, w których ramię wspornika wsuwa się w wyfrezowany rowek, a po zawieszeniu półka opiera się na wewnętrznym profilu.
• Trzpienie mimośrodowe (długości 225/160 mm) regulowane elementy z mimośrodowym pokrętłem, pozwalające dociągnąć połączenie po złożeniu bez widocznych otworów.
• Trzpienie do złączy mimośrodowych Ø6 i M6 wybór średnicy zależy od grubości płyty i przewidywanego obciążenia; Ø6 pasuje do płyt 16-19 mm, M6 do grubszych korpusów 22-25 mm.
• Zaczepy i blaszki aluminiowe lekkie profile mocowane do ściany, w które wchodzi wycięcie w lamelu, popularne przy lamelach na bazie MDF.

Porównanie parametrów w jednym miejscu

Kiedy ukryty montaż lameli się nie sprawdzi

Warto wiedzieć, że nie każda ściana i nie każdy materiał toleruje ten typ mocowania. W przypadku ścian z betonu komórkowego o wytrzymałości poniżej 2 MPa kotwa wklejana może się wyrywać przy obciążeniach powyżej 15 kg na punkt, bo materiał po prostu nie trzyma trzpienia. Podobnie miękkie lamele z PVC i lamele fornirowane cieńsze niż 10 mm nie wytrzymują frezowania rowka pod zaczep w takich sytuacjach bezpieczniej użyć widocznych, ale dyskretnych uchwytów. Rozwiązania ukryte nie nadają się też do konstrukcji narażonych na silne drgania (np. słupy przy torach), gdzie dopuszcza się luz montażowy 2-3 mm wymagany przez Eurocode 5 dla połączeń drewnianych.

Jak dobrać wspornik ukryty do lameli w 3 krokach

Dobór elementów do ukrytego montażu lameli wygląda zupełnie inaczej niż zakup zwykłego kołka rozporowego. Tu każdy parametr ma znaczenie: średnica trzpienia decyduje o tym, czy frezarka przejdzie przez materiał, długość wpływa na głębokość osadzenia w ścianie, a nośność zaczepu musi pokryć ciężar samej lameli plus ewentualnego obciążenia użytkowego (np. półki na książki). Poniżej znajdziesz proces, który pozwala uniknąć błędów i dopasować element do konkretnego projektu bez zgadywania.

Krok 1: Określ obciążenie i typ połączenia

Zanim sięgniesz po konkretny produkt, policz dwie rzeczy: masę własną lameli oraz dodatkowe obciążenie, które na niej spocznie. Dla lameli ściennych z MDF o wymiarach 30 × 240 cm i grubości 19 mm to około 2,2-2,5 kg na sztukę, ale już przy pełnej okładzinie ściany 12 m² sumaryczna masa waha się od 70 do 100 kg. W przypadku półek z litego drewna dębowego 25 mm wartość rośnie do 130-150 kg/m². To ważne, bo określa minimalną liczbę punktów mocowania: dla ściany z MDF przyjmuje się 3-4 punkty na 1 mb, dla drewna litego 4-5 punktów.

Krok 2: Dobierz średnicę trzpienia

Tu w grę wchodzą dwa najpopularniejsze rozwiązania: Ø6 i M6. Trzpień Ø6 sprawdza się w płytach laminowanych 16-19 mm oraz w lamelach z cienkiej sklejki. Trzpień M6 (metryczny gwint) stosuje się tam, gdzie potrzebna jest większa powierzchnia styku, czyli w korpusach 22-25 mm i w lamelach z litego drewna twardego. Nie wolno ich mieszać w jednym połączeniu, bo otwór Ø6 nie zapewni stabilnego oparcia dla trzpienia M6 i po kilku miesiącach zaczep zacznie się luzować.

Krok 3: Sprawdź kompatybilność z narzędziem i materiałem ściany

Nawet najlepszy wspornik nie zadziała, jeśli nie da się go poprawnie osadzić. Do montażu w betonie i cegle pełnej sprawdzają się kotwy wklejane na żywicę chemiczną zgodnie z aprobatą techniczną ETA-11/0174. W ścianach z karton-gipsu konieczne są kotwy rozporowe typu Molly lub wsporniki przenoszące obciążenie na profil CW. Drewno i płyta OSB tolerują klasyczne wkręty z gwintem częściowym, ale wymagają nawiercenia otworu pilotującego o średnicy 80% średnicy trzpienia, by uniknąć pęknięć włókien.

Montaż lameli bez widocznych śrub krok po kroku

Samo kupienie dobrych elementów to połowa sukcesu. Liczy się kolejność czynności, tolerancje wymiarowe i kilka tricków, które decydują, czy lamel będzie trzymał pion przez lata, czy po sezonie zacznie odstawać od ściany. Poniższy przebieg montażu stosuję przy ściankach lamelowych na bazie MDF i przy półkach ściennych do 80 cm rozstawu czyli tam, gdzie najczęściej pojawia się pytanie o mechanizm ukrytego montażu lameli.

Krok 1: Wywiercenie otworów

Średnica otworu zależy od trzpienia: dla Ø6 to 6,0 mm z tolerancją +0,2 mm, dla M6 to 6,0 mm gwintowane (lub 5,0 mm pod wklejenie tulei). Głębokość otworu w lamelu powinna wynosić 10-12 mm dla Ø6 i 12-15 mm dla M6. Wiercąc w cienkiej płycie, używaj wiertła z ogranicznikiem głębokości, bo przewiercenie na wylot oznacza konieczność wymiany całego lamela. W ścianie otwór powinien być o 5 mm głębszy niż część kotwiąca trzpienia, co daje miejsce na drobiny pyłu i żywicę.

Krok 2: Osadzenie trzpienia lub kotwy

Trzpień mimośrodowy wsuwa się w otwór lamelu, aż jego stożkowa główka oprze się o krawędź. W pozycji złożonej mimośród obracany o 90° wciąga trzpień w głąb zaczepu z siłą około 20-25 N. Przy kotwach wklejanych najpierw wprowadź żywicę, potem wkręć trzpień obrotowo, nie udarowo, by nie wytworzyć pęcherzyków powietrza osłabiających spoinę. Pełne utwardzenie żywicy w temperaturze pokojowej następuje po 24 h dopiero wtedy można obciążać połączenie.

Krok 3: Złożenie elementów i regulacja mimośrodem

Po nałożeniu lamela na zaczepy ścienne sprawdź poziomicą laserową pion i poziom każdego elementu. Drobne korekty do 2 mm wykonasz, obracając mimośród kluczem imbusowym 4 mm każdy pełny obrót przesuwa lamel o około 0,5 mm względem ściany. Po ustawieniu końcowym dokręć mimośród do oporu, ale nie używaj przy tym przedłużacza, bo zbyt duży moment (powyżej 8 Nm) może zsunąć trzpień z zaczepu. Tak zmontowana ściana z MDF 19 mm utrzymuje obciążenie 25-30 kg/mb bez widocznych mocowań.

Najczęstsze błędy przy ukrytym montażu lameli

Specyfika ukrytego montażu polega na tym, że błędy wychodzą na jaw dopiero po obciążeniu użytkowym lub po sezonie grzewczym, gdy drewno pracuje. W tej części zebrałem najczęstsze wpadki, które widuję podczas odbiorów poprawkowych od zbyt płytkich otworów po brak dylatacji, które w praktyce oznaczają konieczność demontażu całej ściany.

Zbyt płytkie otwory w lamelu

Jeżeli otwór jest płytszy niż 8 mm dla Ø6, trzpień nie zagłębi się całą stożkową częścią i przy pierwszym mocniejszym dociągnięciu wyskoczy z zaczepu. Objawem jest charakterystyczne „strzelanie" przy montażu i luz dochodzący do 3 mm po 24 h. Rozwiązanie to powiększenie otworu wiertłem 6,5 mm na głębokość minimum 10 mm i ponowne osadzenie trzpienia z nową porcją żywicy, jeśli stosowano klejenie.

Uwaga: nigdy nie powiększaj otworu powyżej 7 mm dla trzpienia Ø6, bo stracisz klinowe zakleszczenie i będziesz musiał przejść na większy trzpień M8 lub wymienić lamel.

Brak tolerancji na ruch drewna

Drewno i MDF zmieniają wymiary pod wpływem wilgotności: drewno lite o 2-3% w kierunku poprzecznym, MDF o 0,5-1%. Bez szczeliny dylatacyjnej 2-3 mm na każdy metr bieżący lamele zaczynają się klinować między sobą już po pierwszym sezonie grzewczym. To jeden z powodów, dla których normy PN-EN 13986 dopuszczają odkształcenie liniowe płyt drewnopochodnych do 0,3% przy zmianie wilgotności o 1% w praktyce przekłada się to właśnie na konieczność pozostawienia szczeliny.

Mieszanie Ø6 z M6 w jednym połączeniu

To klasyczny błąd wynikający z improwizacji na budowie: ekipa montuje pierwsze cztery lamele na Ø6, potem brakuje trzpieni i sięga po M6 z innego opakowania. Różnica w tolerancji otworu (Ø6 = 6,0 +0,2 mm; M6 = gwint 6,0 mm z rdzeniem 4,7 mm) sprawia, że w jednym rzędzie ściana ma punkty mocowania o nośności 0,5 kN, a w drugim 0,8 kN. Efektem są nierówne odstępy od ściany, które widać gołym okiem przy oświetleniu bocznym.

Zbyt mała liczba punktów mocowania

Przy ścianie lamelowej na powierzchni 12 m² pięć punktów to za mało to zaledwie 0,4 punktu/m², podczas gdy producent dopuszcza minimum 0,8 punktu/m² dla MDF 19 mm. Zbyt rzadkie mocowanie powoduje uginanie się środka lameli i odpadanie od ściany w newralgicznych miejscach. Rozwiązanie to dodanie kotew pośrednich, najlepiej w rozstawie co 30-40 cm.

Rada praktyka: przed przykręceniem ostatniego rzędu lameli sprawdź całość poziomicą laserową i popraw pozycję tych elementów, które odstają o więcej niż 1 mm. Dopiero wtedy dokręć wszystkie mimośrody do oporu i zamontuj listwy wykończeniowe.

Kiedy widać, że montaż został wykonany poprawnie

Poprawnie zamontowana ściana lamelowa zachowuje prostoliniowość do 1 mm na metr bieżący, a przy opukaniu nie wydaje głuchego dźwięku świadczącego o pustce między lamelem a ścianą. Wystarczy też rzucić na ścianę boczne światło latarki jeżeli nie widać „fali" na powierzchni, mocowanie jest solidne i można wieszać na lamelach lekkie elementy dekoracyjne do 5 kg bez dodatkowego kotwienia.

Dobierz komplet do swojego projektu

Sprawdzone zestawy, które warto rozważyć jeszcze przed wyjazdem do sklepu:

• Półka ścienna 80 cm: 2 × wspornik Mirage 113 mm, 2 × trzpień Ø6, komplet wkrętów 4 × 40 mm do ściany betonowej. Orientacyjny koszt elementów: 65 zł.
• Słupek schodowy 90 cm: 1 × kotwa do słupa drewnianego, 1 × trzpień gwintowany M10 × 120 mm, żywica chemiczna 50 ml. Orientacyjny koszt: 75 zł.
• Ściana lamelowa 4 m²: 12 × zaczep aluminiowy, 12 × trzpień mimośrodowy 160 mm, 3 × listwa wykończeniowa. Orientacyjny koszt: 220 zł.
• Ramka na zdjęcia DIY: 4 × trzpień Ø6, 4 × zaczep kątowy, 8 × wkręt 3 × 16 mm. Orientacyjny koszt: 6 zł.

Dlaczego warto zaufać sprawdzonym parametrom

Dane techniczne podane w artykule opierają się na kartach katalogowych uznanych producentów okuć meblowych oraz na normie PN-EN 14545 (łączniki do konstrukcji drewnianych) i Eurokodzie 5 (PN-EN 1995-1-1). Nośności kotew i trzpieni są wartościami deklarowanymi przy montażu w podłożu o wytrzymałości minimum 20 MPa (beton C20/25) i przy zachowaniu zalecanych głębokości osadzenia. Szczegółowe wartości i aprobaty techniczne można zweryfikować w katalogach producentów okuć, np. w dokumentacji technicznej marek typu Emuca (emuca.pl) czy Würth (wuerth.pl).

Jeśli planujesz ściankę lamelową powyżej 6 m² lub zabudowę z elementami o masie powyżej 100 kg, skonsultuj projekt z konstruktorem ukryty montaż lameli nie zwalnia z obowiązku spełnienia wymagań bezpieczeństwa zawartych w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75, poz. 690, z późn. zm.).
