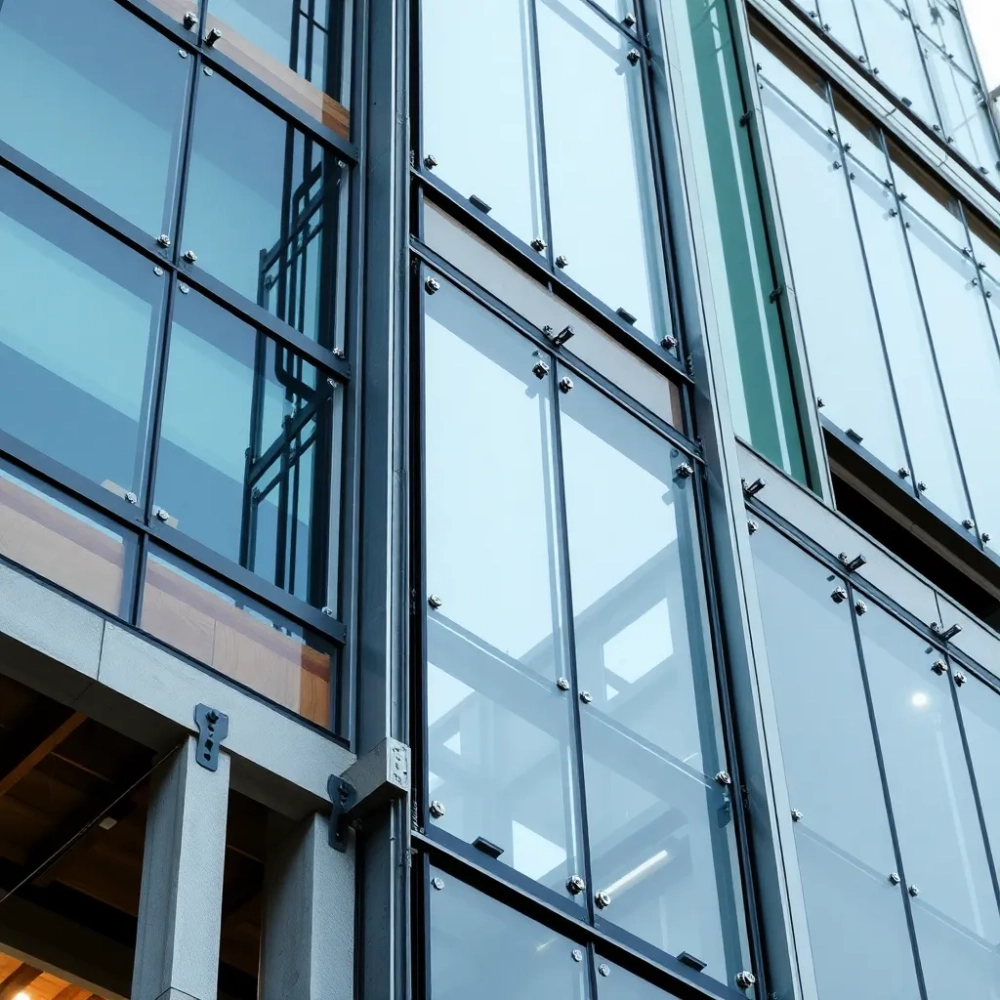

Montaż Fasady Słupowo-Ryglowej 2025: Poradnik Krok po Kroku

Fasada słupoworyglowa rewolucjonizuje nowoczesne budownictwo, umożliwiając tworzenie przestronnych, przeszklonych ścian osłonowych, które łączą estetykę z funkcjonalnością. Ten system oparty na pionowych słupach i poziomych ryglowych pozwala na elastyczne projektowanie fasad o niestandardowych kształtach, minimalizując jednocześnie obciążenia konstrukcyjne budynku. W artykule skupimy się na praktycznych aspektach montażu, wyborze profili oraz kluczowych wymogach technicznych, które zapewniają trwałość i efektywność energetyczną. Dowiesz się, jak krok po kroku realizować instalację, dbając o izolacyjność termiczną i bezpieczeństwo, a także poznasz innowacyjne rozwiązania integrujące fotowoltaikę. Te elementy czynią fasadę słupoworyglową idealnym wyborem dla budynków biurowych i użyteczności publicznej.

• Charakterystyka fasady słupoworyglowej
• Wybór profili do fasady słupoworyglowej
• Kroki montażu fasady słupoworyglowej
• Wymogi techniczne montażu fasady słupoworyglowej
• Izolacyjność termiczna fasady słupoworyglowej
• Bezpieczeństwo w montażu fasady słupoworyglowej
• Innowacje w fasadach słupoworyglowych
• Pytania i odpowiedzi: Montaż fasady słupowo-ryglowej

Charakterystyka fasady słupoworyglowej

Fasada słupoworyglowa składa się z pionowych słupów nośnych, oddalonych od siebie co 0,8 do 2 metrów, połączonych poziomymi ryglowymi, które tworzą kratownicę podtrzymującą wypełnienia szklane lub panelowe. Taka modułowa konstrukcja aluminiowa lub stalowa umożliwia duże rozpiętości przeszkleń, nawet do 10 metrów wysokości bez dodatkowych wsporników. System ten przenosi obciążenia wiatrowe i sejsmiczne bezpośrednio na konstrukcję nośną budynku, co redukuje masę własną fasady do zaledwie 30-50 kg/m². Dzięki temu fasady słupoworyglowej zyskują popularność w wieżowcach i halach wystawienniczych. Elastyczność pozwala na integrację elementów otwieranych, żaluzji czy oświetlenia LED bezpośrednio w profilach.

Podstawowe komponenty systemu

Słupy o przekroju prostokątnym lub eliptycznym, o głębokości 50-300 mm, zapewniają sztywność skrętną. Rygle poziome, lżejsze od słupów, mocowane są za pomocą stalowych łączników śrubowych lub nitowych o wytrzymałości na ścinanie powyżej 10 kN. Wypełnienia, takie jak szkło laminowane o grubości 6-12 mm, mocowane są na kleju strukturalnym lub rotulach. Uszczelki EPDM o twardości 60-70 Shore A chronią przed infiltracją wody i powietrza. Ta kombinacja gwarantuje szczelność klasy A4 według normy PN-EN 13830.

Fasady słupoworyglowej wyróżniają się odpornością na czynniki atmosferyczne, w tym promieniowanie UV i cykle termiczne od -30°C do +80°C. Powłoki lakiernicze proszkowe w skali Qualicoat klasa 2 wytrzymują ponad 20 lat ekspozycji. Estetyka opiera się na wąskich widzialnych szerokościach profili, zaledwie 20-50 mm, co maksymalizuje dopływ naturalnego światła do wnętrz. W budynkach komercyjnych przekłada się to na oszczędności energii do 25% dzięki redukcji sztucznego oświetlenia. Systemy te spełniają wymogi zrównoważonego budownictwa, jak certyfikacja LEED na poziomie Silver.

Zobacz także: Cena fasady szklanej za m2 – Aktualny koszt w 2025

Porównanie z innymi fasadami

W odróżnieniu od fasad półstrukturalnych, słupoworyglowa nie wymaga klejenia szkła na całej powierzchni, co upraszcza wymianę paneli. Około 70% nowoczesnych biurowców w Europie wykorzystuje ten typ elewacji ze względu na ekonomię montażu. Modułowość skraca czas wznoszenia o 30% w porównaniu do tradycyjnych murów szklanych. Jednocześnie zachowuje wysoką odporność na wiatr do 2,5 kN/m², co jest kluczowe w strefach nadmorskich.

Wybór profili do fasady słupoworyglowej

Przy doborze profili kluczowe są obliczenia statyczne uwzględniające obciążenia wiatrem według PN-EN 1991-1-4, z naciskiem na momenty zginające słupów do 15 kNm. Aluminiowe profile z serii 6060-T6 o wytrzymałości Rm 215 MPa oferują najlepszy stosunek masy do nośności. Głębokość słupów dobiera się do wysokości kondygnacji: 100 mm dla 3 m, 150 mm dla 4-5 m. Rygle powinny mieć minimalną grubość ścianki 2,5 mm, by uniknąć ugięć powyżej L/300. Zawsze sprawdzaj certyfikaty CE i deklaracje właściwości użytkowych.

Kryteria materiałowe i wymiarowe

Wybieraj profile z przegrodami termicznymi z poliamidu o długości 32-42 mm, redukującymi przewodzenie ciepła. Szerokość widzialna słupów nie przekracza 50 mm, rygli 30 mm dla estetyki. W warunkach wilgotnych stosuj profile z powłokami antykorozyjnymi AAMA 2605. Tabela poniżej ilustruje przykładowe profile:

Zobacz także: Cena montażu fasady aluminiowej za m² 2026

Integracja z fotowoltaiką wymaga profili z rowkami montażowymi o szerokości 20 mm. Testy laboratoryjne potwierdzają, że takie systemy wytrzymują obciążenia śniegiem do 1,5 kN/m² bez deformacji. Koszty profili wahają się od 200 do 400 zł/m², zależnie od powłok. Zawsze konsultuj z projektantem, by dopasować do geometrii budynku.

Dla fasad wentylowanych wybieraj profile z otworami drenażowymi o średnicy 5 mm co 300 mm. To zapobiega kondensacji i korozji. W budynkach wysokich stosuj profile z dodatkowymi usztywniaczami, zwiększającymi sztywność o 40%.

Kroki montażu fasady słupoworyglowej

Montaż fasady słupoworyglowej zaczyna się od precyzyjnego przygotowania podłoża konstrukcyjnego, co zajmuje około 10% całkowitego czasu. Słupy pionowe montuje się najpierw, kotwicząc je do stropów za pomocą stalowych uchwytów rozporowych o rozstawie 1 m. Następnie instaluje się rygle poziome, łącząc je z słupami na sucho lub na spoiny. Wypełnienia szkliste wsuwa się w komory profili i mocuje rotulami. Cały proces dla typowej kondygnacji trwa 2-3 dni przy zespole 5 monterów.

Szczegółowa sekwencja prac

Oto krok po kroku przewodnik po montażu:

• Sprawdź geometrię budynku za pomocą tachimetru, korygując odchylenia do 3 mm/m.
• Zainstaluj wsporniki kotwiące na obwodzie stropów, z rozstawem co 0,6-1,2 m.
• Mocuj słupy pionowe, poziomując je libellą laserową i regulując śruby regulacyjne.
• Połącz rygle poziome złącznikami ekscentrycznymi, kontrolując szczelinę na uszczelki 8 mm.
• Wsuń panele szklane na podkładki dystansowe 4 mm i dokręć rotule do 5 Nm.
• Zainstaluj uszczelki EPDM i listwy dociskowe, testując szczelność mydlaną.
• Przeprowadź próby wodoodporności pod ciśnieniem 600 Pa przez 15 minut.

Po montażu mechaniki aplikuje się silikon strukturalny o moduł E ≥ 0,4 MPa. Wysychanie trwa 24-48 godzin przed demontażem szalunków. W warunkach wiatrowych powyżej 10 m/s wstrzymaj prace na wysokościach. Modułowa prefabrykacja paneli ryglowo-szkalnych skraca montaż o 40%, redukując koszty robocizny.

Użyj dźwigów samojezdnych o udźwigu 5-10 ton do transportu modułów ważących do 500 kg. Koordynacja z innymi branżami, jak instalacje HVAC, zapobiega kolizjom. Dokumentuj każdy etap zdjęciami dla odbioru.

Wymogi techniczne montażu fasady słupoworyglowej

Wymogi techniczne określają normy PN-EN 13830 i PN-B-05200, nakazujące klasę szczelności ExA4 pod ciśnieniem 1200 Pa. Kotwy muszą przenosić siły poziome do 4 kN i pionowe 10 kN na punkt. Tolerancje montażowe: pionowość słupów ±2 mm na 3 m, prostoliniowość ±3 mm/m. Obliczenia statyczne uwzględniają współczynnik bezpieczeństwa 1,5 dla obciążeń ekstremalnych. Spełnienie tych kryteriów gwarantuje 50-letnią trwałość fasady.

Normy i certyfikaty

System musi posiadać aprobatę techniczną ITB lub ETA. Przepuszczalność powietrza nie przekracza 0,5 m³/hm przy 100 Pa. Odporność ogniowa EI 30 dla wypełnień z szkła W-EI. Drenaż kapilarny z otworami 10x5 mm zapobiega gromadzeniu wody. Regularne kontrole geodezyjne podczas montażu są obowiązkowe.

Integracja z systemami BMS wymaga profili z kanałami kablowymi o przekroju 20x10 mm. W strefach seismicznym kotwy z tłumikami drgań o współczynniku redukcji 0,7. Montaż w temperaturze powyżej 5°C zapewnia przyczepność silikonu.

Dla fasad o powierzchni powyżej 1000 m² stosuj systemy monitoringu ugięć z czujnikami tensometrycznymi. To pozwala na bieżąco korygować naprężenia.

Izolacyjność termiczna fasady słupoworyglowej

Izolacyjność termiczna fasady słupoworyglowej osiąga współczynnik Uw poniżej 0,8 W/m²K dzięki przegrodom termicznym z pianki poliuretanowej o λ=0,025 W/mK. Triple szkło niskoemisyjne z argonem redukuje straty ciepła o 50% w porównaniu do podwójnego. Mostki termiczne na styku słup-rygle ograniczono do 0,05 W/mK. Spełnia to wymogi WT 2021 dla budynków nZEB. W efekcie rachunki za ogrzewanie spadają nawet o 30%.

Optymalizacja warstw izolacyjnych

Wypełnienia z szkła Ug=0,4 W/m²K łączą się z ramami ψw=0,04 W/mK. Uszczelki termoplastyczne o grubości 12 mm minimalizują infiltrację. Symulacje termowizyjne potwierdzają brak zimnych profili przy ΔT=30°C.

W fasadach zintegrowanych z pompami ciepła izolacyjność ψinst=0,03 W/mK pozwala na odzysk 15% energii. Materiały jak aerogel w ramkach osiągają λ=0,013 W/mK. Testy Blower Door wskazują na hermetyczność n50<0,6 h⁻¹.

Dla klimatu polskiego optymalna konfiguracja to szkło 4-16-4-16-4 mm z powłokami low-e. To zapewnia bilans energetyczny dodatni w budynkach pasywnych.

Bezpieczeństwo w montażu fasady słupoworyglowej

Bezpieczeństwo montażu wymaga stosowania rusztowań fasadowych z siatką ochronną na całej wysokości, zgodnych z PN-EN 12811. Monterzy wyposażeni w uprzęże antyupadkowe o wytrzymałości 22 kN podłączeni do lin poręczowych. Prace na wysokościach tylko przy prędkości wiatru poniżej 8 m/s. Szkolenia IRATA co rok dla zespołów. Incydenty redukują się o 80% dzięki tym procedurom.

Środki ochrony indywidualnej i zbiorowej

Kaski z atestem PN-EN 397, okulary balistyczne i obuwie S3. Podesty robocze o nośności 3 kN/m² z barierkami 1,1 m. Dźwigi z sygnalizatorami przeciążenia. Monitorowanie hałasu poniżej 85 dB(A).

• Ocena ryzyka przed startem prac z kartą zagrożeń.
• Strefy wyłączone pod strefami załadunku.
• Apteczki i defibrylatory na placu budowy.
• Ćwiczenia ewakuacyjne co kwartał.
• Kontrola stanu lin i uprzęży codziennie.

Pożarowe procedury obejmują materace ognioodporne pod panelami szklanymi. Elektryfikacja placu z uziemionymi gniazdkami RCD 30 mA. Statystyki pokazują zero wypadków śmiertelnych w certyfikowanych ekipach.

W integracji z fotowoltaiką stosuj profile z uchwytami antypoślizgowymi dla serwisantów.

Innowacje w fasadach słupoworyglowych

Innowacje w fasadach słupoworyglowych obejmują integrację paneli fotowoltaicznych BIPV o mocy 200 Wp/m² bezpośrednio w wypełnieniach. Profile z modułami PV generują do 50 kWh/m² rocznie, pokrywając 30% zapotrzebowania budynku. Systemy dynamiczne z żaluzjami sterowanymi BMS regulują zacienienie, oszczędzając 20% energii klimatyzacji. Nanotechnologiczne powłoki samoczyszczące redukują mycie o 70%.

Inteligentne systemy i zrównoważone materiały

Sensory IoT w profilach monitorują naprężenia i wilgotność w czasie rzeczywistym. Szkło elektrochromowe przełączalne z U=0,4 do 2,5 W/m²K za 10V. Biokompozyty z włókien lnianych zamiast aluminium obniżają masę o 25%.

Moduły prefabrykowane z fabryk skracają montaż do 1 dnia na kondygnację. Hybrydowe fasady z magazynowaniem energii w bateriach litowo-jonowych 10 kWh/m². Symulacje CFD optymalizują wentylację naturalną, zwiększając komfort o 15%.

Druk 3D łączników pozwala na customowe kształty bez narzędzi. Te rozwiązania dominują w budynkach zeroemisyjnych do 2030 roku.

Pytania i odpowiedzi: Montaż fasady słupowo-ryglowej

• Co to jest fasada słupowo-ryglowa?

  Fasady słupowo-ryglowe to systemy ścian osłonowych umożliwiające tworzenie dużych, przeszklonych powierzchni dzięki konstrukcji nośnej z pionowych słupów i poziomych rygli. Proces montażu opiera się na modułowej budowie, co zapewnia elastyczność projektową i szybką adaptację do niestandardowych kształtów budynków.

• Jak przebiega montaż fasady słupowo-ryglowej krok po kroku?

  Montaż wymaga precyzyjnego planowania inżynierskiego z obliczeniami statycznymi. Kolejne kroki to: mocowanie pionowych słupów do konstrukcji nośnej, instalacja poziomych rygli, wypełnienie panelami szklanymi lub innymi, a na końcu uszczelnienie i integracja elementów jak fotowoltaika. Modułowość skraca czas realizacji.

• Jak wybrać odpowiedni system fasady słupowo-ryglowej?

  Wybór zależy od trwałości pod obciążeniami wiatrowymi i sejsmicznymi, optymalnej izolacyjności termicznej spełniającej normy nZEB oraz odporności na wilgoć, UV i temperatury dzięki zaawansowanym uszczelkom. Uwzględnij profile dostosowane do integracji z fotowoltaiką i innymi rozwiązaniami.

• Jakie są zalety montażu fasady słupowo-ryglowej?

  Gwarantuje efektywność energetyczną, estetykę z nieograniczonymi wzorami, spełnienie norm bezpieczeństwa pożarowego i akustycznego. Modułowość redukuje koszty i zakłócenia, podnosząc wartość budynku w zrównoważonym budownictwie.
