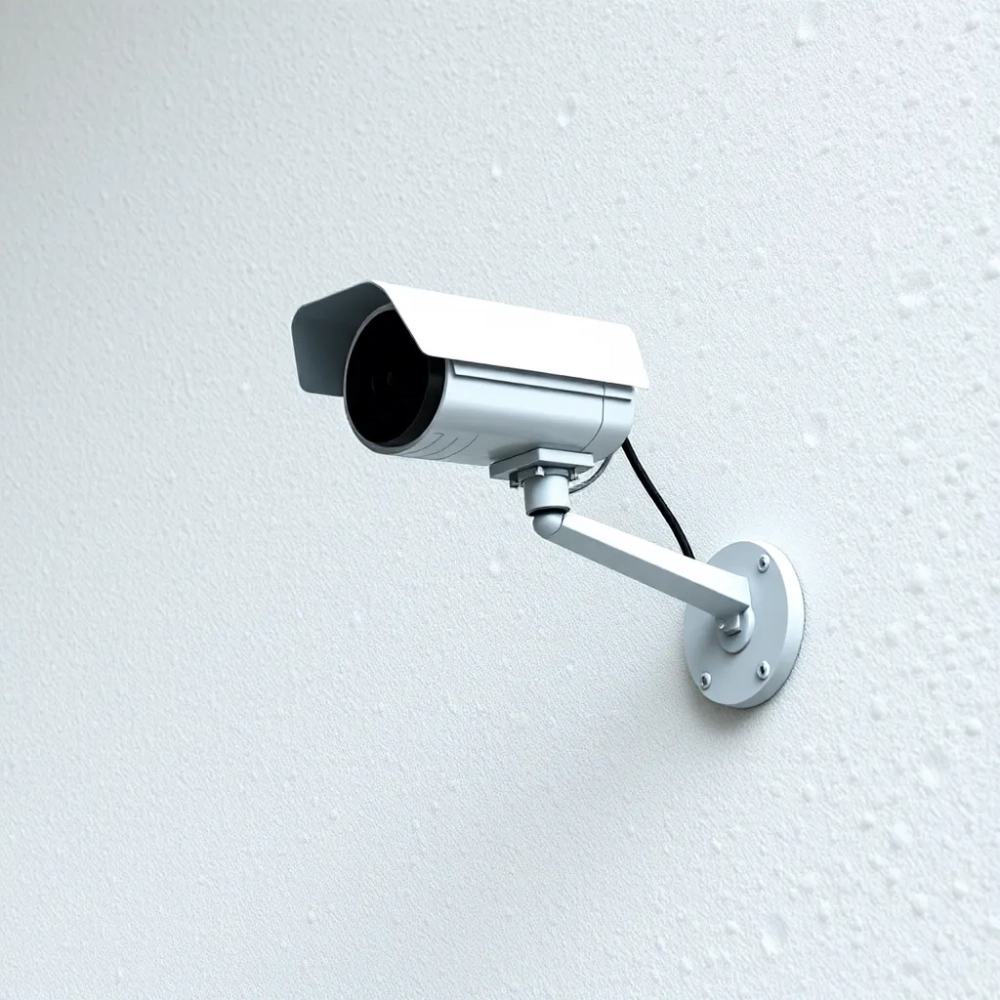

Kamera na styropianowej elewacji – jak zamontować bez mostków termicznych

Wyrwanie gniazda z ocieplonej ściany przy szarpaniu wtyczki to scenariusz, który słyszę zaskakująco często. Awarie kończą się w najlepszym razie nową puszką elektryczną, w najgorszym kuciem fragmentu elewacji, ponownym tynkowaniem i malowaniem, bo każdy mostek termiczny w styropianie kosztuje realnie: współczynnik λ dla białego styropianu oscyluje wokół 0,036-0,042 W/(m·K), dla puszki PVC to już 0,17 W/(m·K), a dla puszki metalowej wartość ta potrafi przekroczyć 50 W/(m·K). Przy różnicy 15 cm ocieplenia 15-watowa strata robi się odczuwalna w rachunkach po pierwszej zimie.

• Dobór kołków i śrub do styropianu co utrzyma ciężar kamery
• Okablowanie i przepust kablowy w ociepleniu jak uniknąć mostków
• Najczęstsze błędy przy montażu kamer na ocieplonej elewacji
• Dobór platformy montażowej kiedy puszka to za mało

Dobór kołków i śrub do styropianu co utrzyma ciężar kamery

Każda kamera IP z obudową i uchwytem waży od 300 g do nawet 2,5 kg przy konstrukcjach z oświetlaczem IR i grzałką. Sam ciężar to nie wszystko trzeba uwzględnić momenty sił działające na uchwyt przy podmuchach wiatru, które potrafią wielokrotnie przekroczyć masę samego urządzenia, zwłaszcza gdy kamera wisi na 20-centymetrowym ramieniu.

Dwa najczęściej stosowane rozwiązania to kołki tworzywowe wkręcane (popularne „ślimaki" do styropianu) oraz długie śruby przelotowe kotwione w murze przez warstwę ocieplenia. Pierwsze wytrzymują realnie 5-15 kg na punkt w zależności od gęstości styropianu, drugie przenoszą obciążenia powyżej 40 kg, ale wymagają precyzyjnego wiercenia bez udaru, żeby nie rozwarstwić izolacji.

Przy kamerze do 1 kg wystarczą dwa kołki wkręcane o średnicy 8-10 mm z talerzykiem dociskowym, rozmieszczone w rozstawie minimum 6 cm. Powyżej tej masy rozsądek podpowiada przejście na śruby przelotowe M6 z tuleją dystansową dopasowaną do grubości ocieplenia, gdzie tuleja przejmuje nacisk ściskający, a śruba pracuje na ścinanie w warstwie nośnej ściany.

Przeliczenie nośności bywa zdradliwe, bo producenci podają wartości laboratoryjne na idealnym podłożu. W praktyce mur z pustostawów ceramicznych wytrzyma połowę deklarowanej wartości, a stary beton komórkowy potrafi skruszyć się jeszcze szybciej. Jedyne rozsądne podejście to przyjęcie współczynnika bezpieczeństwa 3:1 i test wyrywania na jednym punkcie przed montażem właściwym kosztuje pięć minut, a pokazuje prawdę o danym fragmencie ściany.

Warto też pamiętać o różnicy między styropianem EPS a polistyrenem XPS. Ten drugi ma zamkniętokomórkową strukturę i wytrzymałość na ściskanie sięgającą 200-300 kPa, EPS biały to zaledwie 60-80 kPa. Kołek wkręcany w XPS wymaga wstępnego nawiercenia, bo wkręcenie „na siłę" kończy się pęknięciem talerzyka lub wybrzuszeniem tynku.

Kiedy kołek tworzywowy wystarczy

Lekka kamera kopułkowa, obudowa bez oświetlacza, montaż na wysokości poniżej 3 m, ściana osłonięta przed dominującymi wiatrami. W takich warunkach dwa kołki wkręcane 10×100 mm z talerzykiem dociskowym średnicy 50 mm utrzymają osprzęt latami.

Kiedy potrzebna śruba przelotowa

Każda kamera z oświetlaczem IR powyżej 4 W, obudowa z grzałką, ramię wysięgu powyżej 15 cm, montaż na narożniku budynku lub powyżej 4 m nad gruntem. Moment siły od wiatru potrafi tu wielokrotnie przewyższyć ciężar statyczny.

Okablowanie i przepust kablowy w ociepleniu jak uniknąć mostków

Kabel do kamery (najczęściej skrętka UTP kategorii 5e lub 6, ewentualnie koncentryk z zasilaniem) musi przejść przez 10-25 cm styropianu bez tworzenia mostka termicznego, który wychłodzi ten fragment muru i zacznie skraplać wilgoć na wewnętrznej stronie ściany. Najczęstszy błąd to wrzucenie kabla w szczelinę między styropianem a tynkiem, potraktowanie go pianką montażową „na oko" i uznanie sprawy za zamkniętą.

Profesjonalne podejście wymaga przepustu rurowego peszel lub rura osłonowa sztywna PVC prowadzona od puszki w murze do puszki natynkowej na styropianie. Średnica rury powinna być o dwa stopnie większa niż średnica kabla, żeby ewentualna wymiana przewodu w przyszłości nie wymagała kucia elewacji. Każdy przepust trzeba uszczelnić pianką niskoprężną (ta oznaczana jako „door & window" lub „low expansion") zwykła pianka montażowa potrafi wypaczyć płytę styropianu nawet o 2-3 cm, deformując tynk.

Kolejny detal to uszczelnienie wlotu i wylotu rury. Sam przepust to tylko mechaniczne prowadzenie kabla, termika wymaga dodatkowo taśmy paroszczelnej od strony wnętrza i taśmy paroprzepuszczalnej od strony zewnętrznej. Bez tego wilgoć wędruje kapilarnie wzdłuż kabla i po jednej zimie potrafi zalać puszkę wewnętrzną, a po kilku sezonach zawilgocić mur w promieniu pół metra.

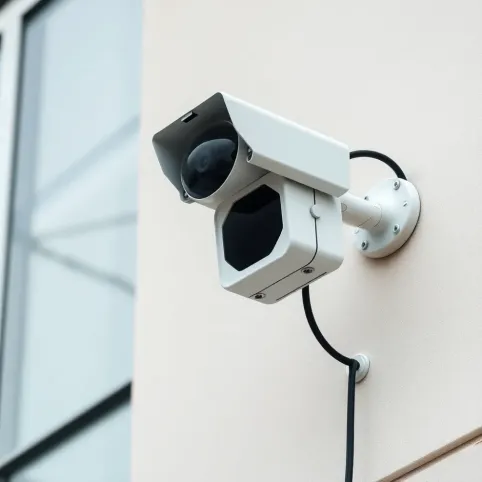

Puszka natynkowa na styropianie musi mieścić złącze RJ45, ewentualny rozdzielacz zasilania i zapas kabla potrzebny do późniejszej regulacji położenia kamery. Zapas ten około 30 cm wewnątrz puszki pozwala przesunąć kamerę o 10-15 cm w dowolnym kierunku bez konieczności wymiany całego odcinka kabla od strony wnętrza.

Uwaga: każdy mostek termiczny w elewacji styropianowej zamienia się w mokrą plamę na wewnętrznej stronie ściany po pierwszej zimie z temperaturami poniżej -10°C. Zanim sięgniesz po tańszą puszkę PVC bez uszczelki, sprawdź klasę szczelności IP i deklarowany zakres temperatur zwykła puszka IP55 wytrzyma -20°C, ale cykle zamarzania i rozmarzania wody w szczelinie potrafią rozsadzić niemal każde połączenie śrubowe w ciągu trzech sezonów.

Najczęstsze błędy przy montażu kamer na ocieplonej elewacji

Montaż bez wcześniejszego sprawdzenia grubości ocieplenia to błąd numer jeden. Zdarza się, że warstwa styropianu wynosi 5 cm zamiast zakładanych 15, albo odwrotnie pod tynkiem czeka 25 cm izolacji, a śruby dobrano do 10 cm. Konsekwencja w obu przypadkach jest ta sama: kołek nie sięga nośnego podłoża albo kamera wisi na samej tulei dystansowej, która przy braku prawidłowej blokady reaguje na każdy podmuch wiatru.

Drugi klasyczny błąd to brak uszczelnienia przepustu kablowego. Kabel wchodzi do puszki, a szczelina wokół niego zostaje wypełniona silikonem sanitarnym zamiast pianką niskoprężną lub dedykowanym przepustem kablowym. Silikon traci elastyczność po 2-3 latach, pęka i zaczyna przepuszczać wodę nie tylko podczas opadów, ale też przy wilgoci kapilarnej wędrującej od strony gruntu.

Trzeci problem dotyczy mocowania samego uchwytu kamery. Śruby przechodzące przez ocieplenie nie mogą być dociskane „na maksa", bo to gwarantuje wybrzuszenie tynku i pękanie warstwy zbrojonej. Z drugiej strony zbyt słaby docisk powoduje, że uchwyt „lata" na wietrze i przyspiesza zmęczenie materiału śruby. Prawidłowy moment dokręcenia to taki, przy którym talerzyk dociskowy zagłębia się w styropianie o 1-2 mm, ale nie więcej. Ten sam efekt można osiągnąć stosując podkładki EPDM pod łbami śrub przejmują one naprężenia i kompensują nierówności tynku.

Czwarty błąd to rezygnacja z puszki natynkowej i łączenie kabla bezpośrednio pod kamerą. Wprawdzie nowoczesne złącza RJ45 z żywicą epoksydową (np. typu „self-amalgamating") są szczelne, ale każde takie połączenie to potencjalne miejsce awarii. Wystarczy pięć lat ekspozycji na UV, żeby obudowa złącza straciła elastyczność, a deszcz pod ciśnieniem wiatru potrafi wtłoczyć wodę do środka nawet przy klasie ochrony IP68 w warunkach testu laboratoryjnego, nie rzeczywistego.

Piąty, może najdroższy błąd: montaż kamery tuż przy krawędzi okapu lub pod okapem dachowym bez uwzględnienia spływu wody. Każda kamera zamontowana w strefie spływu wody z dachu zbiera na obudowie brud, sadzę i resztki organiczne, które po roku tworzą mikroklimat sprzyjający korozji i zabrudzeniu obiektywu. Bezpieczna odległość od krawędzi okapu to minimum 30 cm w poziomie, a kamera powinna być zawsze lekko pochylona w dół, żeby woda nie gromadziła się przy jej podstawie.

Checklista przed zakupem osprzętu

• Zmierzona grubość ocieplenia w każdym planowanym punkcie montażu (wiercenie próbne co 50 cm).
• Ustalony typ podłoża nośnego (beton, cegła pełna, pustaki, silka, drewno) i jego nośność na wyrywanie.
• Masa kamery z uchwytem i ewentualnym oświetlaczem, z uwzględnieniem momentu od wiatru przy danej wysokości i ekspozycji.
• Wybrany typ puszki natynkowej (IP55 do IP67, zakres temperatur pracy minimum -25°C do +60°C).
• Przygotowane rury osłonowe, pianka niskoprężna, taśmy paroszczelne i paroprzepuszczalne.
• Sprawdzone warunki pogodowe montaż w temperaturze 5-25°C, brak opadów przez minimum 24 godziny po zakończeniu prac.

Dobór platformy montażowej kiedy puszka to za mało

Przy kamerze z oświetlaczem IR powyżej 10 W, zasilaniu PoE+ lub cięższym urządzeniu (np. kamera PTZ) sama puszka natynkowa na styropianie nie wystarczy. Siły działające na uchwyt wymagają platformy montażowej sztywnego elementu z tworzywa lub metalu, który rozkłada obciążenie na większą powierzchnię styropianu i przenosi je bezpośrednio na mur.

Platformy występują w wersji okrągłej (średnica 150-220 mm) i kwadratowej (200×200 mm lub 250×250 mm), z mocowaniem w 4 lub 6 punktach. Nośność platformy kwadratowej 250×250 mm przy mocowaniu na 4 śruby M8 sięga 80-100 kg, co z wielkim zapasem pokrywa potrzeby nawet najcięższych kamer PTZ z promiennikiem podczerwieni.

Drugie zastosowanie platformy to łączniki wielokrotne, gdy na jednej wysokości montujemy kilka urządzeń obok siebie np. kamerę i czujnik ruchu, albo dwie kamery w narożniku. Pojedyncze puszki natynkowe obok siebie osłabiają ocieplenie i komplikują prowadzenie kabli. Platforma rozwiązuje oba problemy jednocześnie, a liczbę przepustów ogranicza do jednego otworu zamiast trzech.

Kiedy NIE stosować kołków wkręcanych

Na elewacjach z wełny mineralnej o gęstości poniżej 100 kg/m³ kołki wkręcane nie trzymają włókna klinują się i nie pozwalają na prawidłowe rozparcie. Konieczne są wówczas kołki z gwintem zewnętrznym dedykowane do wełny, mocowane zakręcarką z końcówką Torx, albo przejście na śruby przelotowe kotwione w murze.

Kluczem do trwałego montażu kamery na elewacji styropianowej jest dopasowanie trzech elementów: nośności mocowania do masy i momentów wiatrowych, szczelności przepustu kablowego chroniącej przed wilgocią i mostkami termicznymi, oraz zgodności materiałów z obowiązującymi normami w Polsce to przede wszystkim PN-HD 60364 dotycząca instalacji elektrycznych niskiego napięcia, seria norm PN-EN 13163 dla EPS i PN-EN 13164 dla XPS, a w zakresie bezpieczeństwa pożarowego klasyfikacja ogniowa ETICS zgodna z PN-EN 13501-1. Właściwe podejście eliminuje zarówno problemy z izolacją termiczną, jak i awaryjność samego systemu monitoringu.

Źródła danych: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), PN-EN 13163 (Wyroby do izolacji cieplnej w budownictwie wyroby ze styropianu EPS), PN-EN 13501-1 (Klasyfikacja ogniowa wyrobów budowlanych), wytyczne ITB dotyczące systemów ociepleń ETICS, katalogi techniczne producentów osprzętu elektroinstalacyjnego oraz normy producentów kamer monitoringu w zakresie warunków pracy i stopnia ochrony IP. Orientacyjne przedziały cenowe materiałów montażowych w Polsce w 2024 r.: kołek wkręcany 0,40-1,20 zł/szt., śruba przelotowa M6 z tuleją 4-9 zł/komplet, platforma montażowa 250 mm 35-90 zł/szt., puszka natynkowa hermetyczna IP67 8-25 zł/szt.
