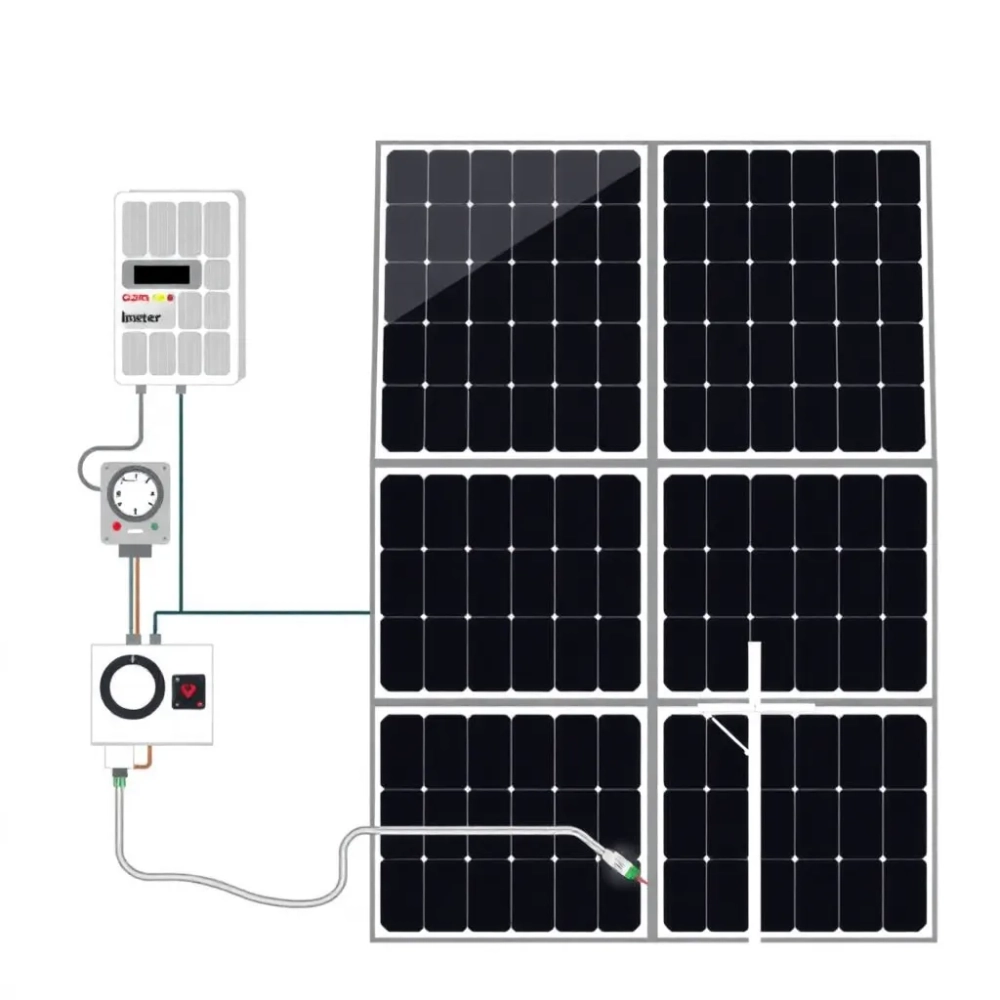

Montaż paneli fotowoltaicznych: Schemat połączeń 2025

Ach, to schemat instalacji PV! Nie da się ukryć, że to kluczowy element montażu paneli fotowoltaicznych. Wyobraźmy sobie orkiestrę, która próbuje zagrać symfonię bez nut – tak mniej więcej wyglądałaby instalacja fotowoltaiczna bez schematu podłączenia paneli PV. W skrócie, schemat ten to mapa drogowa, która pokazuje jak połączyć wszystkie elementy, by energia płynęła bez zakłóceń.

• Szeregowe łączenie paneli fotowoltaicznych
• Równoległe łączenie paneli fotowoltaicznych
• Mieszane łączenie paneli fotowoltaicznych
• Elementy schematu instalacji PV

Aby w pełni zrozumieć zagadnienie, warto przyjrzeć się danym zbieranym z różnych źródeł, niczym doświadczony detektyw analizujący poszlaki. Oto zestawienie ilustrujące kluczowe aspekty:

Widzicie to? Te liczby mówią same za siebie. Każdy, nawet najmniejszy detal ma znaczenie. Prawidłowe połączenie paneli to fundament, na którym budujemy efektywność całego systemu. Niedociągnięcia na tym etapie potrafią spędzać sen z powiek i generować straty, które trudno potem odrobić.

Szeregowe łączenie paneli fotowoltaicznych

Zanurzmy się teraz w świat konkretnych metod łączenia. Pierwsza na warsztacie to szeregowe łączenie paneli fotowoltaicznych. To klasyk, który często spotykamy w instalacjach domowych. Jak to działa? Pomyślcie o zestawie baterii w latarce – plus łączy się z minusem kolejnej baterii. I dokładnie tak samo jest tutaj. Plus jednego panelu do minusa następnego. Efekt? Napięcie rośnie.

Zobacz także: Montaż paneli ściennych PCV – cennik 2026

W szeregowym łączeniu paneli sumuje się napięcie, a prąd pozostaje na poziomie najsłabszego ogniwa, ale generalnie przyjmuje się wartość natężenia prądu pojedynczego modułu. Wyobraźmy sobie, że mamy dwa panele o napięciu 40V i prądzie 10A. Połączone szeregowo dadzą nam 80V napięcia przy natężeniu 10A. Brzmi logicznie, prawda?

To rozwiązanie ma swoje zalety, szczególnie w kontekście falowników stringowych. Wyższe napięcie w stringu pozwala falownikowi na bardziej efektywną pracę. To tak jakbyśmy dawali silnikowi więcej paliwa, żeby mógł wykręcić większą moc. Oczywiście, są też wady, o czym powiemy sobie przy mieszanym łączeniu.

Jednym z kluczowych aspektów, o którym musimy pamiętać przy szeregowym łączeniu paneli PV, jest efekt zacienienia. Jeśli jeden panel w stringu zostanie częściowo zacieniony, np. przez komin czy drzewo, jego wydajność spada, co negatywnie wpływa na cały string. To jak zespół biegaczy połączonych sznurkiem – jeśli jeden zwolni, cała grupa zwalnia. Warto zatem zadbać o to, by miejsce instalacji było wolne od zacienienia.

Zobacz także: Montaż Paneli PCV na Suficie – Cena 2025 za m²

Projektując schemat instalacji PV z szeregowym łączeniem paneli, trzeba wziąć pod uwagę maksymalne napięcie, jakie może przyjąć falownik. Przekroczenie tej wartości może doprowadzić do uszkodzenia sprzętu. Z reguły falowniki domowe mają zakres pracy do około 600V, ale zawsze warto sprawdzić specyfikację techniczną. To jak z wlewaniem paliwa do baku – nie można go przelać.

Inna kwestia to długość stringu. Im dłuższy string, tym większe straty energii na przewodach. To normalne zjawisko fizyczne – im dłuższy przewód, tym większy opór. Dlatego schemat podłączenia paneli PV powinien uwzględniać optymalną długość stringów, by zminimalizować te straty. Czasem warto podzielić panele na krótsze stringi, zamiast tworzyć jeden bardzo długi.

Przykład z życia wzięty: widzieliśmy kiedyś instalację, gdzie jeden z paneli był regularnie zacieniany przez pobliskie drzewo. Zastosowano szeregowe łączenie, co skutkowało znacznym spadkiem wydajności całego stringu w określonych godzinach dnia. Po zastosowaniu optymalizatorów na zacienionych panelach wydajność znacznie wzrosła. To pokazuje, jak ważne jest planowanie i uwzględnienie potencjalnych problemów na etapie tworzenia schematu.

Zobacz także: Ogrodzenie Panelowe z Montażem Cena za Metr 2025: Sprawdź Koszty!

Montaż paneli fotowoltaicznych w układzie szeregowym wymaga precyzji. Błędne połączenie plusa z plusem, czy minusa z minusem, to pewny sposób na problem. Każde połączenie musi być pewne i odporne na warunki atmosferyczne. To jak składanie mebli – jeden źle dokręcony śrubek może zrujnować całą konstrukcję.

Kolejnym elementem schematu instalacji PV, o którym nie można zapomnieć przy szeregowym łączeniu, są zabezpieczenia. Każdy string powinien być chroniony przed przepięciami i przeciążeniami. To tak jak z instalacją elektryczną w domu – bezpieczniki są niezbędne dla naszego bezpieczeństwa i ochrony sprzętu. W schemacie muszą znaleźć się informacje o typie i rozmieszczeniu tych zabezpieczeń.

Zobacz także: Montaż paneli winylowych na klej – cena 2025

Podsumowując, szeregowe łączenie paneli fotowoltaicznych to popularna i efektywna metoda, która pozwala na osiągnięcie wyższego napięcia dla falownika. Wymaga jednak starannego planowania i unikania zacienienia. Warto to uwzględnić podczas tworzenia schematu instalacji PV, by zapewnić optymalną wydajność systemu.

Równoległe łączenie paneli fotowoltaicznych

Przejdźmy teraz do drugiego sposobu na łączenie paneli – równoległego. Jeśli w szeregowym łączeniu sumowaliśmy napięcie, to w równoległym sumujemy natężenie prądu. Tutaj wszystkie plusy łączymy ze sobą, a wszystkie minusy również. Myśląc o bateriach, to jak połączenie plusów wszystkich baterii do jednego punktu i minusów wszystkich baterii do drugiego.

Równoległe łączenie modułów słonecznych sprawdza się doskonale w sytuacji, gdy istnieje ryzyko częściowego zacienienia paneli. Dlaczego? Ponieważ problem z jednym panelem nie wpływa znacząco na pracę pozostałych. Jeśli jeden panel w układzie równoległym zostanie zacieniony, jego prąd spadnie, ale pozostałe będą pracować z pełną mocą. To jak grupa niezależnych biegaczy – jeśli jeden upadnie, pozostali biegną dalej.

Zobacz także: Demontaż paneli ściennych cena 2025: Kompleksowy przewodnik po kosztach

Dla przykładu, dwa panele o parametrach 40V i 10A połączone równolegle dadzą nam napięcie 40V i natężenie prądu 20A. Napięcie pozostaje takie samo, a prąd się sumuje. To właśnie ta cecha sprawia, że równoległe łączenie jest tak wartościowe w warunkach, gdzie zacienienie jest nieuniknione lub trudne do wyeliminowania. Można powiedzieć, że to taka "miękka" metoda, która toleruje drobne niedoskonałości.

Schemat instalacji PV z równoległym łączeniem wygląda nieco inaczej niż przy łączeniu szeregowym. Tutaj pojawiają się tzw. diody blokujące, które zapobiegają przepływowi zwrotnemu prądu między panelami. Bez nich prąd z pracujących paneli mógłby "uciekać" do zacienionego panelu, powodując straty. Te diody są jak jednokierunkowe zawory.

Jedną z wad równoległego łączenia jest potencjalnie niższe napięcie w porównaniu do łączenia szeregowego. Dla niektórych typów falowników wyższe napięcie jest korzystniejsze. Dlatego przy wyborze sposobu łączenia trzeba brać pod uwagę parametry falownika i specyfikę instalacji. Nie ma uniwersalnej odpowiedzi – wszystko zależy od konkretnego przypadku.

Przy projektowaniu schematu podłączenia paneli PV z zastosowaniem równoległego łączenia, trzeba uwzględnić przekrój przewodów. Większe natężenie prądu wymaga grubszych przewodów, by uniknąć nadmiernego nagrzewania i strat energii. To jak z rurami wodociągowymi – im większy przepływ wody, tym szersza rura jest potrzebna.

Kolejny aspekt to bezpieczeństwo. Równoległe łączenie generuje większe natężenie prądu, co wymaga odpowiednich zabezpieczeń przed zwarciem. Bezpieczniki muszą być dostosowane do maksymalnego prądu zwarciowego, jaki może wygenerować układ. To absolutny kluczowy element schematu.

Studium przypadku: mieliśmy klienta, którego dach był częściowo zacieniany przez duży komin. Pierwotnie zastosowano łączenie szeregowe, co powodowało znaczne spadki produkcji w określonych porach dnia. Po przeprojektowaniu schematu na łączenie równoległe dla tej części dachu, problem zacienienia stał się znacznie mniej dotkliwy, a wydajność wzrosła. To namacalny dowód na to, że równoległe łączenie potrafi być rozwiązaniem.

W schemacie instalacji PV z łączeniem równoległym, diody blokujące są zazwyczaj umieszczane w skrzynkach przyłączeniowych na poszczególnych panelach. Warto sprawdzić, czy wybrane panele mają wbudowane diody, czy trzeba je dokupić oddzielnie. To detale, które mają znaczenie w praktyce.

Podsumowując, równoległe łączenie paneli fotowoltaicznych to świetna opcja tam, gdzie częściowe zacienienie jest problemem. Zwiększa natężenie prądu, co może być korzystne, ale wymaga odpowiednich przewodów i zabezpieczeń. Schemat musi to wszystko uwzględniać, by system działał bezpiecznie i wydajnie.

Mieszane łączenie paneli fotowoltaicznych

Gdy już rozumiemy szeregowe i równoległe łączenie, naturalnie pojawia się pytanie: a co jeśli potrzebujemy obu zalet? I tu wchodzi do gry mieszane łączenie paneli fotowoltaicznych. To metoda, która łączy w sobie najlepsze cechy obu poprzednich, oferując większą elastyczność w projektowaniu instalacji i optymalizację wydajności.

Mieszany schemat polega na tworzeniu grup paneli połączonych szeregowo, a następnie te grupy, zwane stringami, łączy się równolegle. Myśląc o bateriach, to jakbyśmy łączyli zestawy szeregowo połączonych baterii, a następnie te zestawy połączyli równolegle. Pozwala to na manipulowanie zarówno napięciem, jak i natężeniem prądu, by dopasować parametry elektryczne do konkretnych potrzeb.

Załóżmy, że mamy 6 paneli o parametrach 40V i 10A. Możemy stworzyć dwa stringi po 3 panele połączone szeregowo (każdy string da 120V i 10A). Następnie połączymy te dwa stringi równolegle. Całość da nam 120V napięcia przy 20A natężenia prądu. Widzicie, jak mieszany schemat pozwala na uzyskanie konkretnych wartości?

Ta elastyczność jest kluczowa w przypadku nieregularnych dachów, różnych poziomów zacienienia w różnych częściach dachu, czy potrzeby optymalizacji parametrów dla konkretnego typu falownika. Mieszany schemat daje nam możliwość dostosowania się do warunków, zamiast forsować jedno, sztywne rozwiązanie.

Schemat instalacji PV z mieszanym łączeniem jest oczywiście bardziej skomplikowany od tych poprzednich. Wymaga dokładnego planowania i obliczeń, by upewnić się, że wszystkie stringi mają podobne parametry, zwłaszcza napięcie. Różnice w napięciu między stringami mogą prowadzić do problemów z wydajnością.

W praktyce, mieszane łączenie jest często stosowane w instalacjach o większej mocy, gdzie chcemy zoptymalizować pracę falownika i jednocześnie zminimalizować wpływ częściowego zacienienia. To jak szycie garnituru na miarę – dopasowujemy krój do konkretnej sylwetki (czyt. warunków).

Przy projektowaniu schematu podłączenia paneli PV w układzie mieszanym, niezwykle ważne jest prawidłowe połączenie stringów. Każdy string powinien być chroniony przed przepięciami, a następnie te stringi łączy się do skrzynki rozgałęźnej, skąd idą do falownika. To jak z organizacją ruchu – najpierw zbieramy samochody w rzędy (stringi), a potem wszystkie rzędy wpuszczamy na główną autostradę (do falownika).

Jedną z pułapek mieszanego łączenia jest ryzyko wystąpienia tzw. "efektu niedopasowania" (mismatch). Dzieje się tak, gdy stringi połączone równolegle mają znacznie różniące się napięcie lub prąd. Może to prowadzić do strat energii i spadku wydajności całego systemu. Stąd kluczowa rola precyzyjnych obliczeń na etapie planowania schematu.

Historia pewnej instalacji: mieliśmy klienta z dużym dachem o skomplikowanej geometrii, gdzie różne fragmenty były zacieniane w różnych porach dnia. Zastosowanie czystego łączenia szeregowego lub równoległego byłoby nieoptymalne. Dopiero schemat z łączeniem mieszanym, uwzględniającym różnice w zacienieniu poszczególnych sekcji dachu, pozwolił osiągnąć wysoką wydajność. To dowód na to, że mieszane łączenie to narzędzie do zadań specjalnych.

W schemacie instalacji PV dla łączenia mieszanego, poza samymi panelami, falownikiem i licznikiem dwukierunkowym, muszą znaleźć się szczegółowe informacje o konfiguracji stringów, punktach połączeń równoległych, diodach blokujących i zabezpieczeniach dla każdego stringu oraz całej instalacji. Im bardziej skomplikowany układ, tym bardziej szczegółowy schemat jest potrzebny.

Podsumowując, mieszane łączenie paneli fotowoltaicznych to zaawansowane rozwiązanie, które pozwala na optymalizację wydajności w trudnych warunkach. Daje elastyczność w dostosowaniu parametrów do potrzeb, ale wymaga dokładnego planowania i precyzyjnych obliczeń. To opcja dla tych, którzy chcą wycisnąć maksimum z swojej instalacji i są gotowi na nieco większą złożoność.

Elementy schematu instalacji PV

Schemat instalacji PV to coś więcej niż tylko linie łączące panele. To kompleksowy dokument, który powinien uwzględniać wszystkie kluczowe elementy systemu i ich połączenia. Bez niego, montaż paneli fotowoltaicznych przypominałby budowanie domu bez projektu architektonicznego – możliwy, ale ryzykowny i często pełen błędów.

Centralnymi punktami schematu instalacji PV są oczywiście panele fotowoltaiczne. To one są "sercem systemu", przetwarzając promienie słoneczne na energię elektryczną. Na schemacie podłączenia paneli PV zazwyczaj umieszcza się je w górnej części, wyraźnie zaznaczając sposób ich połączenia (czy to szeregowe, równoległe, czy mieszane). Oprócz liczby paneli, powinny być podane ich parametry techniczne (moc, napięcie, prąd).

Następnie na schemacie pojawia się falownik. To urządzenie, które zamienia prąd stały (DC) produkowany przez panele na prąd zmienny (AC), czyli ten, który płynie w naszych gniazdkach i który jest przesyłany do sieci energetycznej. W zależności od typu instalacji, może to być falownik stringowy, mikroinwertery (pod każdym panelem) lub falownik centralny. Na schemacie zaznacza się jego lokalizację i połączenie z panelami oraz licznikiem dwukierunkowym.

Licznik dwukierunkowy to kolejny kluczowy element schematu. Jest to urządzenie pomiarowe, które zlicza zarówno energię pobraną z sieci, jak i energię do niej oddaną. Jest to niezbędne do rozliczeń z dostawcą energii. Na schemacie jego połączenie z falownikiem i siecią jest kluczowe.

Ale to nie koniec listy. Dobry schemat instalacji PV powinien zawierać także informacje o zabezpieczeniach. Mówimy tu o rozłącznikach prądu stałego (DC) i zmiennego (AC), ogranicznikach przepięć (zarówno po stronie DC, jak i AC), oraz zabezpieczeniach przetężeniowych (bezpiecznikach). To jak układ nerwowy systemu – odpowiada za jego bezpieczeństwo i ochronę przed "zawałem".

W schemacie podłączenia paneli PV powinny być również uwzględnione przekroje i rodzaje przewodów użytych w instalacji. Zbyt cienkie przewody to ryzyko przegrzewania, strat energii i pożaru. Wybór odpowiednich kabli jest kluczowy dla bezpieczeństwa i wydajności systemu. Informacje o trasowaniu kabli również są cenne na schemacie.

Uziemienie instalacji to element, który często jest niedoceniany, a jest absolutnie kluczowy dla bezpieczeństwa. Cała konstrukcja wsporcza, panele i inne elementy metalowe powinny być prawidłowo uziemione. Schemat musi zawierać informacje o punktach uziemienia i sposobie jego realizacji. To nasza polisa ubezpieczeniowa na wypadek uderzenia pioruna czy innych awarii.

W przypadku instalacji z magazynami energii, schemat instalacji PV rozszerza się o informacje o magazynie, jego połączeniu z falownikiem lub bezpośrednio z siecią, oraz odpowiednie zabezpieczenia. To dodatkowy element, który daje nam większą elastyczność w zarządzaniu produkowaną energią.

Elementy schematu to także oznaczenia i symbole użyte w dokumencie. Dobry schemat zawiera legendę, która wyjaśnia znaczenie poszczególnych symboli. To jak czytanie mapy – musisz wiedzieć, co oznaczają poszczególne ikony.

Przykład elementów schematu: Widzieliśmy schemat, na którym brakowało oznaczeń zabezpieczeń DC. Ekipa montażowa miała problem z prawidłowym doborzem i umieszczeniem bezpieczników. Skończyło się na opóźnieniach i konieczności konsultacji z projektantem. Prosty brak informacji na schemacie może generować problemy w praktyce.

W schemacie instalacji PV uwzględnia się również trasy prowadzenia przewodów. Czy kable idą po dachu, w korytach kablowych, czy pod tynkiem? To wszystko ma znaczenie dla bezpieczeństwa i estetyki instalacji. Na schemacie powinny być zaznaczone przejścia przez przegrody budowlane i sposób ich zabezpieczenia.

Podsumowując, schemat instalacji PV to szczegółowa "instrukcja obsługi" naszego systemu fotowoltaicznego. Musi zawierać informacje o wszystkich kluczowych elementach, ich połączeniach, zabezpieczeniach i trasowaniu przewodów. To kluczowy dokument na etapie planowania i montażu, zapewniający bezpieczeństwo, wydajność i prawidłowe działanie systemu.
