Montaż Paneli Fotowoltaicznych na Dachówce Ceramicznej 2025

Czy zastanawiałeś się kiedyś, jak te lśniące tafle na dachach domów przekuwają promienie słońca w darmową energię? Montaż paneli na dachówce ceramicznej to proces, który choć pozornie prosty, kryje w sobie wiele niuansów, od przygotowania dachu po finalne podłączenie. Krótko mówiąc, polega on na bezpiecznym przymocowaniu konstrukcji nośnej do krokwi dachowych i instalacji modułów fotowoltaicznych, co wymaga precyzji i doświadczenia, a efekt końcowy to niezależność energetyczna i satysfakcja z ekologicznego wyboru.

• Przygotowanie Dachu i Mocowanie Uchwytów Dachówkowych
• Montaż Konstrukcji Nośnej i Profili Szynowych
• Montaż Modułów Fotowoltaicznych na Konstrukcji
• Okablowanie i Podłączenie Systemu PV na Dachu Ceramicznym

Przegląd danych dotyczących instalacji paneli na dachu ceramicznym ujawnia kilka kluczowych aspektów, które warto wziąć pod uwagę przed przystąpieniem do pracy. Choć proces wydaje się ujednolicony, w praktyce napotykamy na zmienne, które wpływają na przebieg i ostateczny koszt przedsięwzięcia. Poniżej przedstawiamy zestawienie wybranych danych, które rzucają światło na specyfikę tego typu montażu:

Analizując powyższe dane, staje się jasne, że nawet podstawowe elementy montażu paneli na dachu ceramicznym posiadają swoje zmienne. Ilość uchwytów na panel, chociaż często uśredniana do czterech, może wzrosnąć, zwłaszcza w regionach o większym obciążeniu śniegiem czy wiatrem, gdzie wzmocnienie konstrukcji jest absolutnie kluczowe dla jej stabilności i bezpieczeństwa na lata. Podobnie, dobór odpowiednich wkrętów to nie bagatela – zbyt krótkie nie zapewnią wystarczającej siły mocowania, podczas gdy zbyt długie mogą uszkodzić elementy konstrukcyjne dachu. Cały proces montażu, chociaż schematyczny, wymaga indywidualnego podejścia do każdego projektu, uwzględniającego specyfikę danego dachu i warunków lokalnych.

Przygotowanie Dachu i Mocowanie Uchwytów Dachówkowych

Pierwszym i absolutnie fundamentalnym krokiem w drodze do instalacji paneli słonecznych na dachu pokrytym dachówką ceramiczną jest skrupulatne przygotowanie powierzchni. To jak solidne fundamenty domu – bez nich cała konstrukcja legnie w gruzach. Proces rozpoczyna się od dokładnej inspekcji dachu, oceny jego stanu technicznego, nośności i sprawdzenia, czy nie ma uszkodzeń, które należałoby naprawić przed przystąpieniem do dalszych prac. Czasem, bywa że stara więźba wymaga wzmocnienia, aby bezpiecznie udźwignąć dodatkowy ciężar modułów i konstrukcji montażowej, co jest kluczowe dla bezpieczeństwa i trwałości całej instalacji fotowoltaicznej.

Zobacz także: Montaż paneli ściennych PCV – cennik 2026

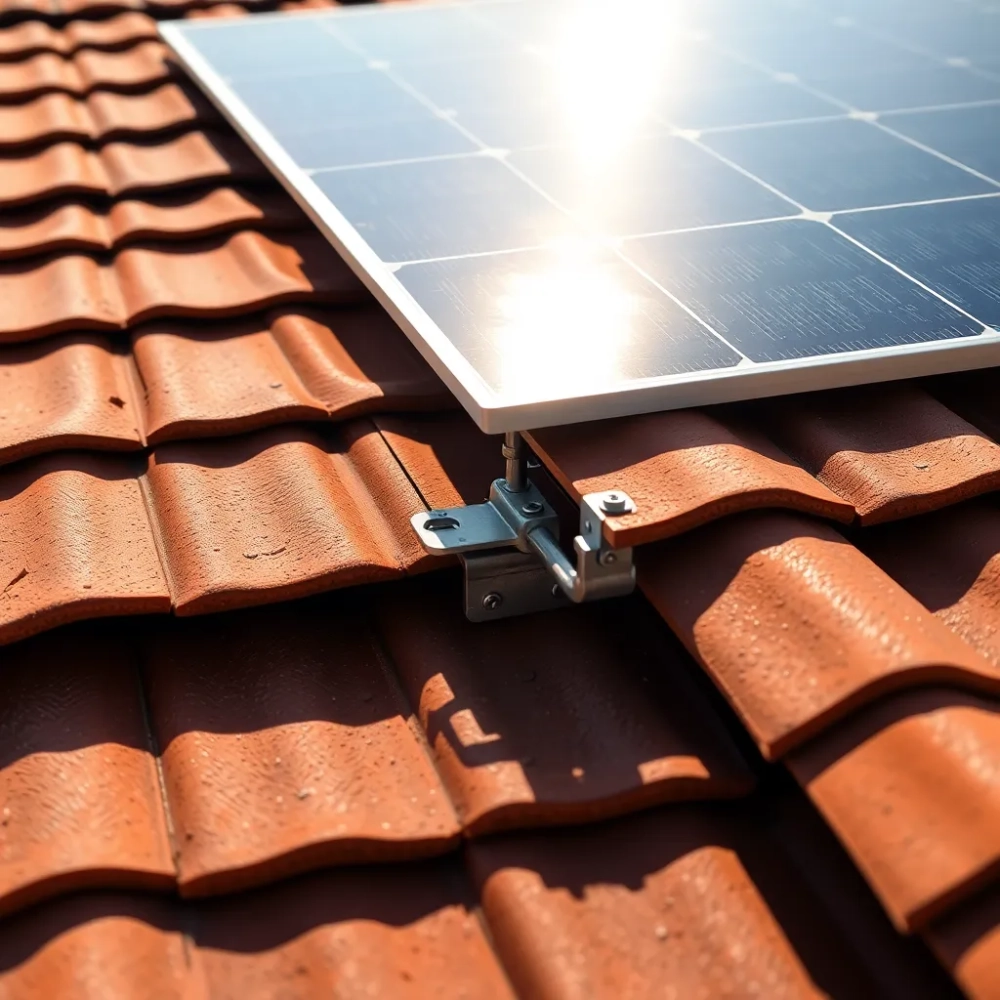

Gdy dach jest gotowy, przechodzimy do serca tego etapu – mocowania uchwytów dachówkowych. To właśnie one będą przenosić obciążenie paneli na konstrukcję dachu. Mocujemy je do krokwi, tych skośnych belek stanowiących szkielet dachu. Aby to zrobić, często konieczne jest delikatne podniesienie lub chwilowe zdjęcie dachówek w miejscu planowanego montażu. Tak, to może brzmieć jak delikatna operacja, ale doświadczeni instalatorzy robią to z precyzją chirurga.

Odległość między uchwytami nie jest przypadkowa; zależy ściśle od wymiarów paneli, które będą na nich montowane. Standardowo, dla jednego panelu przewiduje się cztery punkty podparcia, czyli cztery uchwyty. Dla dwóch paneli w rzędzie potrzebujemy już sześciu uchwytów, a dla trzech – ośmiu. Prosta zasada: więcej paneli w linii, więcej uchwytów, co zapewnia odpowiednie rozłożenie ciężaru i stabilność, a co najważniejsze, chroni panele przed nadmiernymi naprężeniami, które mogłyby prowadzić do ich uszkodzenia. Warto zapamiętać, że liczba uchwytów montażowych jest zawsze parzysta i proporcjonalna do ilości modułów.

Po zamocowaniu uchwytów do krokwi, trzeba zadbać o to, by dachówki wróciły na swoje miejsce i szczelnie okrywały konstrukcję. Często konieczne jest delikatne przycięcie fragmentu dachówki tak, aby idealnie dopasowała się wokół wystającego ramienia uchwytu. Cel jest jeden: zachować stuprocentową szczelność dachu, aby deszcz czy śnieg nie miały szansy przedostać się do środka, co byłoby przecież katastrofalne w skutkach dla całego budynku. Używamy do tego specjalnych, precyzyjnych narzędzi, które minimalizują ryzyko uszkodzenia dachówki.

Zobacz także: Montaż Paneli PCV na Suficie – Cena 2025 za m²

Same uchwyty dachówkowe przykręcamy solidnymi wkrętami o wymiarach minimum 6x40 mm. Musi ich być przynajmniej cztery na jeden uchwyt, aby zapewnić maksymalną stabilność. Ważne, aby część wsporcza uchwytu, czyli ta, na której opierać się będzie szyna montażowa, znajdowała się w zagłębieniu dachówki. To zapobiega unoszeniu się dachówki i gwarantuje estetyczny i funkcjonalny montaż. Gdy tak się nie stanie, uchwyt może wypychać dachówkę, tworząc nieestetyczny garb i co gorsza, potencjalne miejsce nieszczelności, którego z pewnością chcemy uniknąć jak ognia.

Czasem życie rzuca nam kłody pod nogi, a w przypadku montażu PV, bywa nią nieodpowiedni rozstaw krokwi. Jeśli standardowy rozstaw krokwi nie pasuje do wymaganego rozstawu uchwytów dla konkretnych paneli, trzeba zaimprowizować, a właściwie, zastosować sprawdzone rozwiązania. W takiej sytuacji wykonuje się wzmocnienie między krokwiami, zazwyczaj z drewnianej łaty o przekroju minimum 40x60 mm. Łata ta jest przykręcana do dwóch kątowników mocujących, które następnie są mocowane do dwóch sąsiednich krokwi. To tworzy solidną podstawę, do której można bezpiecznie przykręcić uchwyt dachówkowy. Krawędź tego wzmocnienia powinna być równa wysokości górnej krawędzi krokwi, aby wszystko tworzyło jednolitą, stabilną płaszczyznę, gotową na przyjęcie konstrukcji nośnej i paneli. Ten sprytny manewr ratuje sytuację, gdy naturalne rozmieszczenie elementów dachu nie sprzyja instalacji PV.

Podsumowując, etap przygotowania dachu i mocowania uchwytów to czasochłonny, ale kluczowy proces. Precyzyjne umiejscowienie i solidne przykręcenie każdego uchwytu to gwarancja bezpieczeństwa i trwałości całej instalacji fotowoltaicznej. To na tym etapie decyduje się, czy nasza inwestycja w energię słoneczną będzie służyła nam przez dekady bezproblemowo, czy też narazi nas na niepotrzebne kłopoty i koszty. Nie ma tu miejsca na pośpiech czy fuszerkę – liczy się każdy milimetr i każdy wkręt.

Zobacz także: Ogrodzenie Panelowe z Montażem Cena za Metr 2025: Sprawdź Koszty!

Zanim opuścimy temat uchwytów, warto wspomnieć o ich różnorodności. Na rynku dostępnych jest wiele typów uchwytów, dopasowanych do specyficznych rodzajów dachówek i konstrukcji dachów. Dobór odpowiedniego uchwytu to kolejny element układanki, który wymaga wiedzy i doświadczenia. Niewłaściwy typ uchwytu może nie pasować do dachówki, powodować jej pękanie, a co gorsza, nie zapewnić wystarczającej siły mocowania. Czasem trzeba przetestować kilka wariantów, aby znaleźć ten idealny. To trochę jak szukanie igły w stogu siana, ale dla profesjonalistów to codzienność, a satysfakcja z idealnie dopasowanego elementu jest bezcenna.

Warto również pamiętać o kwestiach estetycznych. Choć głównym celem jest funkcjonalność i bezpieczeństwo, schludne przycięcie dachówek i estetyczne ułożenie uchwytów wpływa na ogólny wygląd dachu po instalacji. Detale mają znaczenie, a zadbany montaż to wizytówka każdego dobrego instalatora. Przecież chcemy, żeby nasz dom nie tylko produkował zieloną energię, ale też wyglądał elegancko. To właśnie w takich drobnych szczegółach widać prawdziwy kunszt i dbałość o klienta.

Zobacz także: Montaż paneli winylowych na klej – cena 2025

Kontrola jakości na tym etapie jest absolutnie niezbędna. Każdy uchwyt musi być dokładnie sprawdzony – czy jest przykręcony odpowiednią ilością wkrętów, czy wkręty są prawidłowo osadzone w krokwi, czy uchwyt leży stabilnie w zagłębieniu dachówki. Luki czy niewłaściwe położenie uchwytu mogą być źródłem problemów w przyszłości. Zawsze lepiej poświęcić dodatkowy czas na podwójne sprawdzenie, niż później zmagać się z konsekwencjami błędów. W końcu, co dwie głowy, to nie jedna, a precyzja to podstawa bezpiecznego montażu.

Podsumowując ten etap, pamiętajmy: dobre przygotowanie to połowa sukcesu. Starannie zamocowane uchwyty dachówkowe to solidna podstawa dla całej instalacji PV. To inwestycja nie tylko w panele, ale przede wszystkim w spokój i bezpieczeństwo na lata. Kto by pomyślał, że kawałek metalu i kilka wkrętów mogą być aż tak ważne, prawda?

Na koniec warto podkreślić rolę materiałów. Wysokiej jakości uchwyty i wkręty, wykonane z trwałych, odpornych na korozję materiałów, to must-have. Dach jest miejscem narażonym na ekstremalne warunki atmosferyczne – deszcz, śnieg, wiatr, słońce. Elementy montażowe muszą wytrzymać próbę czasu. Tanie zamienniki mogą kusić ceną, ale na dłuższą metę mogą okazać się fatalnym wyborem. Lepiej wydać trochę więcej na sprawdzone materiały, niż za kilka lat ponosić koszty wymiany skorodowanych elementów i co gorsza, ryzykować bezpieczeństwo całej konstrukcji. To jak w życiu – oszczędzanie na czymś ważnym rzadko się opłaca.

Zobacz także: Demontaż paneli ściennych cena 2025: Kompleksowy przewodnik po kosztach

Estetyka montażu uchwytów to także temat, który choć może wydawać się drugorzędny, ma swoje znaczenie. Schludne ułożenie uchwytów, minimalizacja konieczności przycinania dachówek, a w efekcie – niemal niewidoczne punkty mocowania z poziomu gruntu – to detale, które świadczą o profesjonalizmie instalatorów. Czysty i estetyczny montaż uchwytów to nie tylko kwestia wyglądu, ale też w pewnym sensie dowód na precyzję i dbałość o każdy szczegół, co jest kluczowe dla całej instalacji. Przecież nikt nie chce, żeby jego nowy system PV wyglądał jak fuszerka. W końcu, inwestycja w energię odnawialną powinna cieszyć oko tak samo jak portfel.

Podsumowując, przygotowanie dachu i montaż uchwytów dachówkowych to etap wymagający wiedzy, precyzji i odpowiednich narzędzi. Od jego prawidłowego wykonania zależy stabilność, bezpieczeństwo i długowieczność całej instalacji fotowoltaicznej. To tu zaczyna się nasza przygoda z zieloną energią, a dobry start to podstawa sukcesu.

Montaż Konstrukcji Nośnej i Profili Szynowych

Z solidnymi uchwytami dachówkowymi pewnie przykręconymi do krokwi, możemy przejść do kolejnego ekscytującego etapu – budowy samej konstrukcji nośnej. To nic innego jak szkielet, na którym będą spoczywać nasze panele fotowoltaiczne. Pomyśl o tym jak o torach kolejowych dla pociągu paneli – muszą być idealnie równe i stabilne. Głównym elementem tej konstrukcji są profile szynowe, najczęściej wykonane z lekkiego, ale bardzo wytrzymałego aluminium. Dlaczego akurat aluminium? Po pierwsze, jest odporne na korozję, co w warunkach atmosferycznych na dachu ma kluczowe znaczenie. Po drugie, jest lekkie, co nie obciąża zbytnio konstrukcji dachu. Po trzecie, łatwo się je obrabia i montuje, co przyspiesza pracę instalatorom.

Profile szynowe mocujemy do wcześniej zamocowanych uchwytów dachówkowych. Służą do tego specjalne uchwyty kątowe lub systemy zaciskowe, które zapewniają pewne i stabilne połączenie. To tutaj ujawnia się precyzja z poprzedniego etapu – idealnie w jednej linii zamocowane uchwyty gwarantują prostoliniowość profili szynowych, co jest kluczowe dla estetyki, a co ważniejsze, dla prawidłowego montażu paneli. Krzywo zamontowane szyny to przepis na problemy na dalszych etapach instalacji. W końcu, nikt nie chce, żeby jego panele wyglądały jak fala na wzburzonym morzu.

Odległość między poszczególnymi profilami szynowymi zależy od wymiarów paneli i wytycznych producenta. Każdy typ panelu ma swoje specyficzne wymagania co do punktów podparcia i rozstawu profili. Ważne jest, aby rygorystycznie przestrzegać tych zaleceń, aby zapewnić równomierne rozłożenie obciążeń i uniknąć nadmiernych naprężeń na panelach, które mogłyby prowadzić do ich uszkodzenia, np. pęknięć mikrokrystalicznych. To trochę jak składanie mebli z IKEA – instrukcję trzeba czytać uważnie, choć czasem korci, żeby iść na żywioł. Tutaj żywioł może kosztować.

Profile szynowe łączy się ze sobą za pomocą specjalnych łączników profili. Dzięki nim możemy tworzyć dłuższe odcinki konstrukcji, idealnie dopasowane do wymiarów dachu i planowanego układu paneli. Połączenia muszą być solidne i pewne, aby cała konstrukcja była sztywna i stabilna. To jak klocki LEGO dla dorosłych, tylko na znacznie większą skalę i z większą odpowiedzialnością. Każde połączenie musi być precyzyjne, aby system PV działał bez zarzutu przez długie lata. Mówiąc szczerze, widok solidnie połączonych profili szynowych potrafi ucieszyć każdego instalatora – to znak, że wszystko idzie w dobrym kierunku.

Poziomowanie profili szynowych to kolejny, niezwykle ważny etap. Choć dach może być spadzisty, szyny montażowe muszą tworzyć równą płaszczyznę (oczywiście wzdłuż linii spadku dachu), aby panele mogły być zamontowane prosto i estetycznie. Używamy do tego specjalnych poziomic i narzędzi do kalibracji, co gwarantuje idealną równość. Precyzyjne poziomowanie zapobiega także powstawaniu niepotrzebnych naprężeń na panelach podczas montażu i eksploatacji. Jak mawia stare powiedzenie: "Diabeł tkwi w szczegółach".

Przy większych instalacjach, lub gdy dach ma skomplikowany kształt, czasami konieczne jest zastosowanie dodatkowych wzmocnień konstrukcji nośnej. Mogą to być poprzeczne profile czy dodatkowe punkty podparcia. To wszystko ma na celu zapewnienie maksymalnej stabilności systemu PV, zwłaszcza w warunkach silnego wiatru czy dużego obciążenia śniegiem. W takich przypadkach, konsultacja z inżynierem budownictwa czy specjalistą od konstrukcji dachu jest nie tylko wskazana, ale wręcz niezbędna, aby upewnić się, że dach sprosta nowemu obciążeniu. Bezpieczeństwo przede wszystkim, co chyba nikogo nie dziwi.

Montaż konstrukcji nośnej to etap, w którym nasza inwestycja zaczyna nabierać kształtów. Widząc solidny szkielet na dachu, łatwiej sobie wyobrazić, jak będzie wyglądała finalna instalacja. To moment, w którym praca z planów i rysunków technicznych materializuje się w rzeczywistości. Satysfakcja z postępów jest spora, co szczerze mówiąc, jest miłą odmianą po mozolnym montażu uchwytów pod dachówkami. Można odetchnąć, choć tylko na chwilę – najciekawsze dopiero przed nami.

Warto podkreślić, że wszystkie elementy konstrukcji nośnej, które mają bezpośredni kontakt z panelami fotowoltaicznymi, powinny być wykonane z aluminium. To zapobiega zjawisku korozji galwanicznej, która mogłaby wystąpić, gdyby różne metale (np. aluminium i stal) miały bezpośredni kontakt w obecności wilgoci. Korozja nie tylko niszczy elementy konstrukcyjne, ale też może negatywnie wpływać na wydajność paneli. To jak zęby i kwas – lepiej unikać połączenia. Aluminium jest w tym przypadku materiałem idealnym, odpornym na rdzewienie i działanie warunków atmosferycznych. Zastosowanie profili aluminiowych jest standardem w branży PV.

Tempo pracy na tym etapie jest zazwyczaj szybsze niż przy mocowaniu uchwytów dachówkowych. Kiedy uchwyty są już na miejscu, rozłożenie i przykręcenie profili szynowych idzie sprawniej. To jak układanie torów na gotowej podbudowie – ruch jest bardziej płynny. Niemniej jednak, każdy profil musi być precyzyjnie wymierzony, docięty (jeśli trzeba) i idealnie połączony z sąsiednimi. Bylejakość w montażu szyn zemści się na dalszych etapach i może skutkować np. trudnościami w prawidłowym zamocowaniu paneli.

Kwestia bezpieczeństwa pracy na wysokości jest oczywiście priorytetem na każdym etapie, ale przy montażu konstrukcji nośnej, kiedy poruszamy się po większej powierzchni dachu, jest szczególnie istotna. Stosowanie odpowiedniego sprzętu asekuracyjnego, pasów bezpieczeństwa, lin i rusztowań jest absolutnie niezbędne. Nigdy nie oszczędzaj na bezpieczeństwie, to przecież gra o najwyższą stawkę. Jak mawia stare przysłowie: "ostrożności nigdy za wiele".

W przypadku dachów o bardziej skomplikowanej geometrii, z wieloma lukarnami, jaskółkami czy załamaniami, montaż konstrukcji nośnej może być większym wyzwaniem. Trzeba wtedy precyzyjnie dopasować profile szynowe do kształtu dachu, stosując specjalne systemy montażowe do dachów niestandardowych. To wymaga większej wiedzy i doświadczenia od instalatorów. Czasem trzeba dosłownie kombinować, żeby wszystko zagrało jak należy, ale to właśnie w takich sytuacjach widać prawdziwy kunszt specjalistów.

Podsumowując, montaż konstrukcji nośnej i profili szynowych to kolejny, kluczowy etap w procesie instalacji paneli na dachówce ceramicznej. Solidny, stabilny i precyzyjnie zamontowany szkielet to gwarancja bezpieczeństwa i długowieczności całej instalacji PV. Nie ma tu miejsca na pomyłki, bo błędy na tym etapie mogą być trudne i kosztowne w naprawie. To budowanie fundamentów pod naszą przyszłą elektrownię słoneczną na dachu. A kto by pomyślał, że tyle można opowiedzieć o aluminiowych szynach, prawda?

Estetyka montażu profili szynowych również ma znaczenie. Równe, równoległe linie konstrukcji, symetryczne rozłożenie elementów – to wszystko wpływa na ostateczny wygląd dachu z panelami. Chociaż z ziemi widoczny będzie głównie moduły, dobrze zamontowana konstrukcja to świadectwo profesjonalizmu i dbałości o detale. To pokazuje, że praca została wykonana z myślą o użytkowniku, nie tylko o spełnieniu minimalnych wymogów technicznych. W końcu, nasz dom z fotowoltaiką powinien nie tylko być ekologiczny i ekonomiczny, ale też prezentować się nienagannie.

Montaż Modułów Fotowoltaicznych na Konstrukcji

Z solidną konstrukcją nośną, starannie zamontowanymi profilami szynowymi, nadchodzi moment, na który wielu z nas czekało – instalacja samych modułów fotowoltaicznych. To jak kładzenie ostatnich cegieł w budowli – wszystko zaczyna nabierać ostatecznego kształtu. Panele, te piękne tafle przemieniające słońce w prąd, trafiają na przygotowany wcześniej szkielet. Cała instalacja zyskuje nowy wymiar i zaczyna przypominać coś, co widujemy na zdjęciach czy w telewizji – czyli działającą mikroelektrownię na naszym własnym dachu. To chyba najprzyjemniejszy etap całego procesu – wizualny efekt jest natychmiastowy i bardzo satysfakcjonujący.

Moduły fotowoltaiczne montuje się do profili szynowych za pomocą specjalnych elementów mocujących, zwanych klemami. To właśnie klemy utrzymują panele na miejscu, chroniąc je przed wiatrem, śniegiem i innymi siłami natury. Istnieją różne rodzaje klem, a ich dobór zależy od typu panelu. Na przykład, panele bezramowe wymagają klem z podkładkami ochronnymi, które zapobiegają uszkodzeniu delikatnych krawędzi modułu. Standardowe panele, posiadające aluminiową ramę, montujemy bezpośrednio do szyny za pomocą klem. Pamiętaj, że wszystkie elementy mające bezpośredni kontakt z panelami muszą być wykonane z aluminium, aby uniknąć korozji. Montaż modułów za pomocą klem jest standardową procedurą.

Każdy panel jest zazwyczaj mocowany w czterech, a czasem w sześciu punktach (w zależności od wielkości paneli i wytycznych producenta oraz strefy wiatrowej). Klemy są dokręcane do profili szynowych z odpowiednim momentem obrotowym, co zapewnia pewne mocowanie, ale jednocześnie nie uszkadza panelu. Zbyt mocne dokręcenie może doprowadzić do naprężeń i mikropęknięć w ogniwach, a zbyt słabe – do obluzowania paneli w przyszłości. To wymaga precyzji i często użycia kluczy dynamometrycznych. Precyzja przede wszystkim, żeby nic się nie chwiało, ani nie pękło pod wpływem dokręcania. Każdy panel to przecież cenny kawałek technologii.

Panele fotowoltaiczne mogą być montowane na dachu w dwóch orientacjach: pionowo (portretowo) lub poziomo (krajobrazowo). Wybór orientacji zależy od kształtu dachu, kąta jego nachylenia, lokalnych warunków nasłonecznienia oraz oczywiście od preferencji klienta i możliwości technicznych. Czasem ogranicza nas kształt dachu, a czasem po prostu układ krokwi, który dyktuje nam najlepsze rozwiązanie. W przypadku montażu pionowego, często wymagane są odmienne uchwyty hakowe z prostopadłym elementem montażowym, aby prawidłowo przymocować panele do profili szynowych. To drobne szczegóły, które mają duże znaczenie w praktyce instalacyjnej.

Podnoszenie paneli na dach to logistyczne wyzwanie, zwłaszcza przy dużych instalacjach. Panele są dosyć ciężkie (typowa waga panelu to ok. 20-25 kg) i nieporęczne, a praca na wysokości wymaga szczególnej ostrożności. Używamy do tego specjalistycznego sprzętu, takiego jak windy dekarskie czy podnośniki koszowe. Bezpieczeństwo pracowników jest absolutnym priorytetem, a upadek panelu z wysokości to scenariusz, którego nikt sobie nie życzy. Wszystko musi być zaplanowane, a zespół musi pracować jak dobrze naoliwiona maszyna.

Montaż paneli powinien przebiegać sprawnie, moduł po module, tworząc równą i estetyczną płaszczyznę. Ważne jest, aby zachować odpowiednie odstępy między panelami, zarówno dla celów estetycznych, jak i ze względu na wentylację. Cyrkulacja powietrza pod panelami jest ważna dla ich wydajności – przegrzane panele działają mniej efektywnie. Jak wiadomo, gorące panele lubią być chłodzone, co w upalne dni jest wyzwaniem, a odpowiednie odstępy pozwalają im oddychać.

Podczas montażu paneli, niezwykle ważne jest, aby unikać chodzenia po samych modułach. Mogą one wyglądać na wytrzymałe, ale nacisk punktowy może uszkodzić ogniwa krzemowe wewnątrz. Poruszamy się po konstrukcji nośnej lub stosujemy specjalne podesty rozkładające ciężar. To prosta zasada, której trzeba przestrzegać, aby nie zepsuć sobie pracy (i portfela) w ostatniej chwili. Każdy panel, niczym cenne dzieło sztuki, zasługuje na delikatne traktowanie.

Kiedy wszystkie panele są już na miejscu i solidnie zamocowane, instalacja nabiera monumentalnego charakteru. Widok dachu pokrytego panelami fotowoltaicznymi, gotowego do produkowania zielonej energii, jest naprawdę satysfakcjonujący. To nie tylko kwestia techniczna, ale też wizualna – nowoczesne panele potrafią nadać budynkowi zupełnie nowy, proekologiczny wygląd. To jak metamorfoza dachu, który zyskał supermoce.

Warto wspomnieć o kwestii gwarancji. Większość producentów paneli udziela długoterminowej gwarancji na swoje produkty (często 25 lat na wydajność), ale gwarancja ta jest ważna tylko wtedy, gdy panele zostały zamontowane zgodnie z wytycznymi producenta i normami branżowymi. Właśnie dlatego precyzyjny montaż paneli ma tak ogromne znaczenie. Nieprawidłowy montaż może nie tylko skutkować uszkodzeniem paneli, ale też utratą gwarancji, co byłoby przecież bardzo niekorzystne dla inwestora. Co z tego, że mamy panele, skoro gwarancja nie obejmuje fuszerki? Upewnij się, że Twoi instalatorzy posiadają odpowiednie certyfikaty i doświadczenie, to Twoja najlepsza polisa.

Choć panele wydają się dosyć wytrzymałe, są to urządzenia wrażliwe na uszkodzenia mechaniczne, zwłaszcza uderzenia w krawędzie. Transport paneli na dach i ich przenoszenie wymaga szczególnej ostrożności. Wystarczy chwila nieuwagi, aby uszkodzić narożnik panelu, co może skutkować koniecznością jego wymiany, co z kolei opóźnia całą instalację i generuje dodatkowe koszty. Zawsze lepiej dmuchać na zimne, niż później płakać nad rozlanym mlekiem... lub stłuczonym panelem. Czasem trzeba po prostu zwolnić tempo i zadbać o detale.

Estetyka montażu paneli to nie tylko równość linii i odpowiednie odstępy. To także ukrycie przewodów (o czym powiemy więcej w kolejnym rozdziale) i czyste, schludne wykończenie. Dobrze wykonana instalacja powinna być nie tylko funkcjonalna, ale też przyjemna dla oka. Kto powiedział, że technologia nie może być piękna? Panele PV na dachu mogą stanowić estetyczny element architektoniczny, pod warunkiem, że są zamontowane z dbałością o detale. To jak dobrze uszyty garnitur – liczy się każdy szew.

Podsumowując etap montażu modułów fotowoltaicznych, jest to finalny fizyczny etap instalacji paneli na dachu. Od precyzji i staranności na tym etapie zależy nie tylko estetyka, ale przede wszystkim wydajność i bezpieczeństwo systemu PV. Prawidłowe zamocowanie paneli za pomocą odpowiednich klem, z zachowaniem wymaganych odstępów i momentów dokręcania, to klucz do sukcesu. To właśnie w tym momencie widzimy owoce całej wcześniejszej pracy – dach zyskuje nowe życie jako producent czystej energii. I pomyśleć, że jeszcze niedawno był tylko miejscem chroniącym przed deszczem i wiatrem.

Czasem, przy bardziej nietypowych dachach czy specyficznych wymaganiach architektonicznych, konieczne jest zastosowanie niestandardowych rozwiązań montażowych. Na przykład, integracja paneli z pokryciem dachowym, tak zwana instalacja "in-roof", która wygląda jak dach wykonany z samych paneli. Tego typu rozwiązania są bardziej skomplikowane i kosztowne, ale w zamian oferują doskonałą estetykę i szczelność dachu. Wymagają jednak dużo większego doświadczenia i wiedzy od instalatorów. To trochę jak projektowanie ubrania na miarę – wymaga indywidualnego podejścia i precyzji. Niestandardowe dachy to wyzwanie, ale dla dobrych instalatorów to po prostu kolejna szansa, żeby pokazać, na co ich stać.

Ważne jest, aby po zakończeniu montażu paneli przeprowadzić dokładną kontrolę jakości. Sprawdzić, czy wszystkie klemy są dokręcone, czy panele są w jednej linii, czy nie ma widocznych uszkodzeń. Czasem warto zrobić zdjęcia z różnych perspektyw, aby udokumentować przebieg prac. To dowód dla klienta, że praca została wykonana solidnie i z dbałością o szczegóły. Po prostu, pokażmy, że wiemy co robimy i robimy to dobrze.

Okablowanie i Podłączenie Systemu PV na Dachu Ceramicznym

Kiedy panele fotowoltaiczne są już bezpiecznie zamocowane na konstrukcji nośnej, czas tchnąć w system życie – a to dzieje się poprzez prawidłowe okablowanie i podłączenie wszystkich elementów. To jak układanie żył w organizmie – przewody muszą połączyć panele ze sobą, a następnie z inwerterem i resztą instalacji elektrycznej w budynku. Chociaż moduły są na dachu, to bez właściwego "użylnienia" są jedynie pięknymi taflami szkła i krzemu. Prąd musi mieć swoją drogę do domu.

Okablowanie na dachu polega na połączeniu ze sobą poszczególnych paneli w tzw. stringi, czyli połączone szeregowo grupy modułów. Przewody wychodzące z każdego panelu są łączone ze sobą za pomocą specjalnych, hermetycznych złączek, najczęściej typu MC4. Złączki te są odporne na warunki atmosferyczne i zapewniają bezpieczne połączenie elektryczne na dachu. Użycie złączek typu MC4 jest standardem w branży PV, zapewniając szczelność i bezpieczeństwo połączeń.

Przewody od paneli (tzw. kable DC, czyli prądu stałego) prowadzi się wzdłuż profili szynowych do miejsca, gdzie będą wprowadzane do budynku, zazwyczaj w pobliżu inwertera. Okablowanie powinno być starannie przymocowane do konstrukcji, na przykład za pomocą specjalnych klipsów kablowych, aby nie wisiało swobodnie i nie było narażone na uszkodzenia, na przykład przez wiatr. Luźne kable na dachu to przepis na kłopoty. Wszystko powinno być schludne i uporządkowane, jak przystało na profesjonalną instalację. Estetyka jest ważna, ale funkcjonalność i bezpieczeństwo przewodów – kluczowe.

Choć teoretycznie okablowanie montuje się po zamontowaniu wszystkich paneli, w praktyce, zwłaszcza przy dużych instalacjach, może być bardziej praktyczne i bezpieczne wykonywanie okablowania stopniowo, po zakończeniu montażu poszczególnych stringów lub rzędów paneli. Dlaczego? Chodzenie po dachu z panelami na miejscu i jednocześnie układanie przewodów może być utrudnione i zwiększa ryzyko potknięcia czy uszkodzenia panelu. Montaż okablowania na bieżąco, gdy dostęp do poszczególnych obszarów dachu jest łatwiejszy, wydaje się bardziej logicznym podejściem. Pomyśl o tym jak o układaniu kafelków – łatwiej fuguje się małe obszary, niż cały balkon na raz.

Ważnym elementem okablowania jest przepust dachowy, czyli miejsce, w którym przewody DC wprowadzane są pod połać dachu. Przepust musi być absolutnie szczelny, aby woda nie przedostała się do środka. Stosuje się do tego specjalne, dedykowane systemy uszczelniające, dostosowane do rodzaju pokrycia dachowego. To krytyczny punkt instalacji, który wymaga szczególnej uwagi i staranności. Nieszczelny przepust to prosta droga do zawilgocenia i zniszczenia konstrukcji dachu, a co gorsza, do problemów z całą instalacją PV. Co z tego, że prąd płynie, skoro dach przecieka? To byłoby jak gaszenie pożaru benzyną.

Przewody DC z dachu prowadzi się do inwertera, urządzenia, które przetwarza prąd stały (DC) generowany przez panele na prąd zmienny (AC), czyli taki, jakiego używamy w naszych domach. Inwerter jest sercem systemu PV. Zazwyczaj montuje się go w suchym i wentylowanym miejscu, np. w kotłowni, garażu, piwnicy lub na zewnątrz budynku (jeśli jest to inwerter przystosowany do pracy na zewnątrz). Odległość między panelami a inwerterem powinna być jak najmniejsza, aby zminimalizować straty energii w przewodach. Krótsza droga, to mniejsze opory, a co za tym idzie, więcej prądu w gniazdku. Lokalizacja inwertera PV jest kluczowa dla optymalnej pracy systemu.

Oprócz przewodów DC, w systemie PV na dachu ceramicznym konieczne jest również uziemienie. Metalowe elementy konstrukcji montażowej oraz ramy paneli (jeśli występują) muszą być uziemione zgodnie z obowiązującymi normami. Uziemienie zapewnia bezpieczeństwo w przypadku uderzenia pioruna czy awarii elektrycznej. Stosuje się do tego specjalne przewody i zaciski uziemiające, które łączą elementy konstrukcji z punktem uziemienia budynku. To jak kask i kamizelka odblaskowa w jednym – podstawa bezpieczeństwa, której nigdy nie można zignorować. Niestety, pioruny nie pytają o zgodę, po prostu uderzają, a uziemienie może uratować cały system (i nasz dom) od spustoszenia.

Cały system okablowania i połączeń elektrycznych powinien być wykonany przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Praca z wysokimi napięciami na dachu jest niebezpieczna, a błędy w okablowaniu mogą prowadzić do awarii, pożaru, a co najgorsze, zagrożenia dla życia. To nie jest praca dla amatora, nawet jeśli kusi nas "zrób to sam". Bezpieczeństwo zawsze na pierwszym miejscu, a rachunek za naprawę błędów amatora może być astronomiczny. Zaufaj profesjonalistom, oni wiedzą co robią.

Po podłączeniu paneli do inwertera, następuje podłączenie inwertera do domowej instalacji elektrycznej. Inwerter przekształca prąd DC na AC i wprowadza go do sieci domowej, zasilając urządzenia elektryczne. W przypadku nadwyżek produkcji, energia może być oddawana do sieci energetycznej lub magazynowana w magazynie energii (jeśli system go posiada). To moment, kiedy nasza domowa elektrownia zaczyna pracować. Licznik energii zaczyna się kręcić w drugą stronę... a to cieszy oko i portfel.

Podłączenie systemu PV wymaga również zainstalowania odpowiednich zabezpieczeń elektrycznych, takich jak wyłączniki nadprądowe czy ograniczniki przepięć. Chronią one system przed uszkodzeniem w wyniku przepięć, np. podczas burzy. Zabezpieczenia to ostatnia linia obrony przed siłami wyższymi i niespodziewanymi awariami. Lepsze zapobiegać niż leczyć, co doskonale pasuje do systemów elektrycznych.

Po zakończeniu wszystkich prac związanych z okablowaniem i podłączeniem, przeprowadza się testy poprawności działania systemu. Sprawdza się napięcia, prądy, poprawność połączeń, działanie inwertera. Uruchomienie systemu i obserwacja pierwszych kilowatogodzin wyprodukowanej energii to chyba najbardziej satysfakcjonujący moment dla inwestora. System ruszył, pracuje, produkuje zieloną energię – to jak start statku kosmicznego, tylko na mniejszą skalę i na naszym dachu.

Warto pamiętać o dokumentacji technicznej. Wszystkie etapy montażu, w tym schematy okablowania, powinny być szczegółowo udokumentowane. Jest to ważne zarówno dla celów gwarancyjnych, jak i w przypadku przyszłych prac serwisowych czy ewentualnej rozbudowy systemu. Dokumentacja to nasza "czarna skrzynka" systemu PV – warto ją mieć, nawet jeśli nigdy nie będzie potrzebna. Lepiej być przygotowanym na wszystko.

Okablowanie na dachu ceramicznym wymaga szczególnej uwagi ze względu na konieczność zachowania szczelności dachu. Wszelkie przepusty i miejsca wprowadzenia przewodów pod połać dachu muszą być wykonane z najwyższą starannością. Jakakolwiek nieszczelność może prowadzić do poważnych problemów. To jak uszczelka w oknie – małe zaniedbanie, a skutki mogą być bardzo nieprzyjemne. Warto zainwestować w wysokiej jakości systemy uszczelniające i powierzyć montaż doświadczonym instalatorom. Szczelność dachu przy okablowaniu jest absolutnie kluczowa.

Estetyka okablowania na dachu to również ważny aspekt. Przewody powinny być poprowadzone schludnie, równolegle do profili szynowych, ukryte w korytkach kablowych lub przypięte specjalnymi klipsami. Widoczne, wiszące kable na dachu to oznaka nieprofesjonalnego montażu. Choć może się wydawać, że na dachu nikt tego nie widzi, prawda jest taka, że dobre okablowanie to wizytówka profesjonalnej firmy. Po prostu, róbmy wszystko tak, jakby miało być na wystawie. Detale mają znaczenie, a schludne okablowanie to potwierdzenie dbałości o każdy element instalacji.

Podsumowując etap okablowania i podłączenia, jest to techniczny, ale niezbędny element całej instalacji PV. Poprawne połączenie paneli, bezpieczne wprowadzenie przewodów do budynku i prawidłowe podłączenie systemu do instalacji elektrycznej to gwarancja jego bezpiecznego i wydajnego działania. Bez tego, nawet najlepsze panele i inwerter są bezużyteczne. To właśnie na tym etapie energia ze słońca zaczyna płynąć do naszych domów. Odpowiednio wykonane okablowanie to nerwy całego systemu, a zdrowe nerwy to zdrowy system, który posłuży nam przez długie lata. I pomyśleć, że wszystko zaczęło się od przygotowania kilku dachówek...
