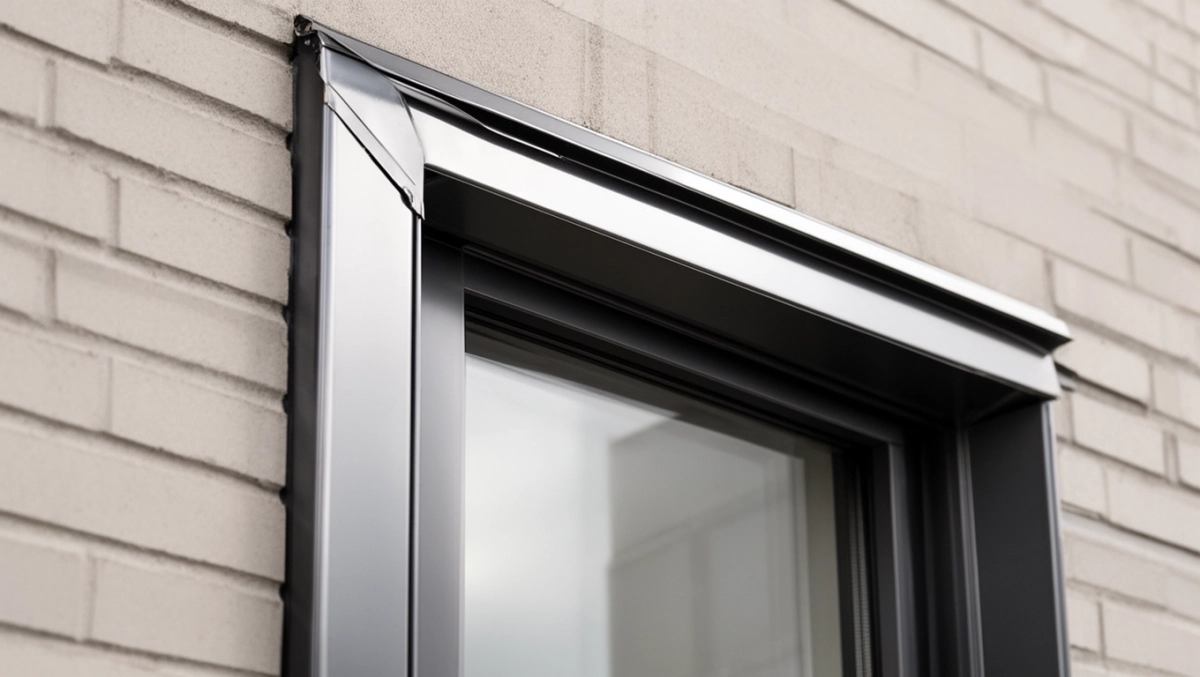

Obróbka okna fasadowego blachą – krok po kroku bez błędów
Wchodzisz na dach z blachą już dociętą „na oko", a potem okazuje się, że pod oknem fasadowym stoi kałuża po pierwszej ulewie. Ten widok zna chyba każdy dekarz, który choć raz zaryzykował bez dokładnego wymiarowania. Precyzyjna obróbka okna fasadowego blachą to nie jest kwestia wprawy ani talentu to kwestia kilku konkretnych decyzji podjętych przed pierwszym cięciem arkusza. W tym tekście rozbieramy ją na czynniki pierwsze: od pomiaru, przez dobór narzędzi, po kontrolę efektu przed oddaniem połaci inwestorowi.
- Jak przygotować arkusz blachy pod okno fasadowe
- Najczęstsze błędy przy obróbce okna fasadowego blachą
- Estetyka i kontrola jakości obróbki blacharskiej okna
Jak przygotować arkusz blachy pod okno fasadowe
Zanim piła lub nożyce dotkną metalu, trzeba ustalić trzy liczby: szerokość okna w świetle ościeżnicy, wysokość okna w świetle ościeżnicy i kąt nachylenia połaci. Bez tych danych nawet najlepszy dekarz straci czas na poprawki, bo blacha panelowa na rąbek wymaga cięcia z naddatkiem 80-120 mm na każdą stronę. Te dodatkowe centymetry to zapas na formowanie kapinosu i podwinięcie pod ramę.
Kąt spadku wpływa bezpośrednio na długość dolnego wykroju. Przy spadku 30° woda spływa szybciej, więc wystarczy krótszy język blachy około 150 mm. Przy kącie 15° woda leniwieje, więc język trzeba wydłużyć do 200-220 mm, by strugi nie wciskały się pod obróbkę. Warto to zapisać, bo w terenie łatwo o pomyłkę.
Stanowisko pracy organizuje się tam, gdzie kończy się blacha czyli najczęściej na ziemi, obok stosu paneli. Równa płyta OSB lub stół dekarski dają stabilną bazę do mierzenia i cięcia. Arkusz kładzie się powłoką do góry, rysikiem lub markerem kontrastowym zaznacza się linię i dopiero wtedy sięga po narzędzie.
Lista kontrolna przed cięciem:
- Wymiary okna w świetle ościeżnicy (szerokość i wysokość).
- Kąt nachylenia połaci w stopniach.
- Kierunek spadku arkusza względem rąbka.
- Zapas na kapinos: 80-120 mm.
- Zapas na podwinięcie: 30-50 mm.
- Oznaczenie strony powłoki lakierniczej.
Nożyce do blachy to podstawa, ale nie każde nadają się do paneli na rąbek. Nożyce lewe tną łuki w lewo, prawe w prawo, proste prowadzą linię prostą. Przy obróbce okna fasadowego najczęściej pracuje się nożycami prostymi na dłuższych odcinkach i lewymi bądź prawymi przy narożnikach. Młotek dekarski, kątownik 300 mm, linijka milimetrowa i marker to zestaw uzupełniający.
| Narzędzie | Precyzja | Ryzyko uszkodzenia powłoki | Koszt orientacyjny (PLN) |
|---|---|---|---|
| Nożyce ręczne (proste/lewe/prawe) | ±1 mm | Niskie | 80-250 |
| Gilotyna dekarska | ±0,5 mm | Średnie | 450-1200 |
| Pilarka z tarczą do metalu | ±2 mm | Wysokie | 200-600 |
| Szlifierka kątowa | ±3 mm | Bardzo wysokie | 150-400 |
Szlifierka kątowa odpada od razu iskry wypalają powłokę lakierniczą, a w miejscu przegrzania stal szybciej koroduje. Nawet jeśli krawędź wygląda czysto, ogniska korozji pojawiają się po dwóch, trzech sezonach. To wiedza potwierdzona normą PN-EN 10346 dotyczącą powłok cynkowych, ale potwierdza ją też każdy dach po pięciu latach eksploatacji.
Cięcie zaczyna się od strony zewnętrznej arkusza tam, gdzie widać ewentualne pomyłki. Linia prowadzona nożycami wymaga jednego pewnego ruchu, bez cofania. Cofanie zgniata krawędź i utrudnia późniejsze formowanie rąbka. Pilarka z tarczą do metalu daje szybszy efekt, ale wymaga prowadnicy i ostrożności, bo wibracje potrafią zarysować powłokę nawet przy niewielkim błędzie operatora.
Kiedy sięgnąć po gilotynę, a kiedy wystarczą nożyce
Gilotyna sprawdza się przy prostych cięciach seryjnych, kiedy trzeba przygotować wiele jednakowych pasów. Na dachu jednorazowym, gdzie obróbka okna fasadowego to pojedyncze zlecenie, lepiej sprawdzają się nożyce mniejszy koszt, większa kontrola nad kształtem. Wybór zależy od skali: do trzech okien na budynku wystarczą nożyce, przy dziesięciu warto rozważyć wypożyczenie gilotyny.
Najczęstsze błędy przy obróbce okna fasadowego blachą
Pięć pomyłek powtarza się z taką regularnością, że można je nazwać klasyką dekarskiej polskiej szkoły. Każda z nich kosztuje czas, materiał albo szczelność a czasem wszystkie trzy naraz. Rozpoznanie ich pozwala wyeliminować je zanim blacha trafi na dach.
Zbyt mały naddatek to grzech pierworodny. Dekarz tnie arkusz „na wymiar", zapominając, że blacha musi wejść pod ramę okna i jednocześnie uformować kapinos. Efektem jest obróbka, która stoi 5 mm od ramy i wpuszcza wodę pod każdą ulewą. Rozwiązanie: zawsze dodawać minimum 80 mm na każdą stronę, a przy oknach powyżej 1200 mm szerokości nawet 100-120 mm.
Cięcie po stronie powłoki lakierniczej zostawia rysy, których nie da się ukryć. Rysa odsłania cynk, cynk reaguje z wodą, woda robi resztę. Dekarz widzi tylko linię, zapomina o warstwie ochronnej. Rozwiązanie: ciąć od spodu arkusza albo zabezpieczyć powłokę taśmą papierową wzdłuż linii cięcia.
Brak zagięcia kapinosu to błąd, który widać dopiero po zimie. Woda spływa po obróbce, zawraca pod nią i wsiąka w deskowanie. Kapinos czyli dolny język blachy odwinięty na zewnątrz pod kątem 90° odprowadza strugi poza obrys okna. Bez niego nawet najdokładniejszy montaż przecieka po trzecim sezonie.
Pominięcie uszczelki paroprzepuszczalnej przy górnym wykroju kończy się zawilgoceniem ościeżnicy od wewnątrz. Para wodna z wnętrza domu przenika przez mur, skrapla się na zimnej blasze i kapie po ramie. Uszczelka EPDM o grubości 3-4 mm rozwiązuje problem, bo jest paroprzepuszczalna i jednocześnie wodoszczelna od zewnątrz.
Niedokładne pomiary to błąd prozaiczny, ale wciąż kosztowny. Linia narysowana bez kątownika, przeniesiona z jednego arkusza na drugi „na oko", zamienia prosty wykrój w klin. Rozwiązanie: mierzyć dwa razy, ciąć raz, a po zaznaczeniu sprawdzić odległość od krawędzi w trzech punktach, nie tylko w jednym.
Dlaczego te błędy się powtarzają
Presja czasu na budowie, brak rysunku wykonawczego, improwizacja w trakcie montażu to środowisko sprzyjające pomyłkom. Obróbka okna fasadowego blachą wymaga przygotowania, które zabiera godzinę przed wejściem na dach. Ta godzina zwraca się trzykrotnie: mniejsze zużycie materiału, krótszy czas montażu, brak reklamacji po pierwszej zimie.
Estetyka i kontrola jakości obróbki blacharskiej okna
Równo przycięta blacha to połowa sukcesu. Drugą połowę stanowi to, jak obróbka wygląda po zamontowaniu i czy przylega do ramy bez szczelin widocznych z poziomu ulicy. Kontrola jakości zaczyna się od oka, ale kończy na linijce i poziomicy.
Linia cięcia powinna biec równolegle do rąbka sąsiednich paneli. Odchylenie o 3 mm na metrze wygląda jakby ktoś ciął arkusz w piątek po południu. Rąbek formowany obok obróbki musi zachować kierunek i skok identyczny z resztą połaci, bo inaczej światło ujawni każdą nierówność. Kontrola wzrokowa z odległości 5-10 m pokazuje więcej niż przyglądanie się z bliska.
Przyleganie do ramy sprawdza się wkładając kartę bankową między blachę a ościeżnicę. Karta nie powinna wchodzić nigdzie głębiej niż 2 mm. Jeśli wchodzi głębiej, brzeg obróbki wymaga dociśnięcia lub podgięcia. Szczelina większa niż 5 mm to miejsce, gdzie woda znajdzie drogę pod blachę w ciągu jednego deszczu.
| Element kontroli | Narzędzie | Dopuszczalna tolerancja |
|---|---|---|
| Równość linii cięcia | Linijka 1000 mm | ±2 mm/m |
| Przyleganie do ramy | Karta plastikowa | ≤2 mm |
| Kierunek rąbka | Oko + kątownik | 0-2° odchyłu |
| Kapinos (odgięcie dolne) | Kątownik 90° | 88-92° |
| Zachodzenie na sąsiedni arkusz | Linijka | ≥120 mm |
Kolor i faktura powłoki musi zgrywać się z resztą dachu. Różnica partii materiału potrafi rzucać się w oczy nawet w obrębie tego samego odcienia RAL. Dekarz powinien pobrać oba arkusze z tej samej palety albo jeśli to niemożliwe rozmieścić obróbkę okna w miejscu mniej eksponowanym, na przykład od strony północnej.
Listwa wykończeniowa wzdłuż górnej krawędzi obróbki nie jest ozdobnikiem. Odprowadza wodę z pasa nadokiennego w rynhkę, chroni przed nawiewaniem śniegu i jednocześnie maskuje ewentualną niedokładność cięcia. Wykonana z tego samego materiału co obróbka, stapia się wizualnie z połać i nie wymaga dodatkowego mocowania.
Sprawdzenie kierunku rąbka po zamontowaniu obróbki to ostatni etap kontroli. Rąbek sztorcowy biegnie prostopadle do okapu, więc obróbka okna fasadowego musi „współgrać" z tym kierunkiem. Jeśli rąbek skręca w stronę okna, woda zamiast spływać w dół, wciska się pod obróbkę. Poprawka polega na ponownym sformowaniu zagięcia i właśnie dlatego warto zostawić sobie naddatek już na etapie cięcia.
Kiedy obróbka wymaga poprawki, a kiedy wymiany
Rysa powierzchniowa na powłoce lakierniczej kwalifikuje się do zaprawki lakierem w sprayu pod warunkiem, że nie odsłoniła cynku. Odsłonięty cynk wymaga lakieru bogatszego w cynk, najlepiej zgodnego z systemem naprawczym producenta arkusza. Kapinos źle wyprofilowany kwalifikuje się do ponownego zagięcia, o ile w arkuszu jest jeszcze materiał. Jeśli blacha została przycięta „na styk", jedyną opcją jest wymiana całego pasa.
Montaż obróbki w trzech krokach
Najpierw mocuje się dolny pas pod oknem, formując kapinos i podwinięcie pod ramę. Potem przychodzi kolej na boczne pasy każdy z naddatkiem 50 mm na zakładkę z dolnym arkuszem. Na końcu montuje się górny pas z uszczelką EPDM i listwą wykończeniową. Taka kolejność zapewnia, że woda spływająca po dachu nigdy nie trafia na zakładkę skierowaną pod górę.
Wentylacja pasa nadokiennego bywa pomijana, a szkoda szczelina 10-15 mm wzdłuż górnej krawędzi obróbki pozwala powietrzu cyrkulować i osuszać ewentualną wilgoć. Bez niej woda, która przedostała się pod blachę, zostaje uwięziona i powoli niszczy ocieplenie oraz deskowanie.
Co zrobić przed montażem
Sprawdzić wymiary, przygotować naddatki, oznaczyć stronę powłoki. Ciąć od strony wewnętrznej arkusza albo zabezpieczyć lakier taśmą papierową.
Co zrobić po montażu
Skontrolować przyleganie do ramy kartą plastikową, sprawdzić kierunek rąbka z odległości 5-10 m, zabezpieczyć ewentualne rysy lakierem naprawczym.
Kiedy nie stosować obróbki panelowej na rąbek
Przy kątach nachylenia poniżej 8° rąbek sztorcowy nie chroni przed stojącą wodą. Tam sprawdzają się pokrycia z rąbkiem podwójnym albo membrany EPDM z blachą powlekaną. Również przy oknach o nieregularnym kształcie trapezowych, łukowych lepiej sięgnąć po blachę płaską formowaną na miejscu, bo panele na rąbek wymagają prostych krawędzi.
Norma PN-EN 1991-1-3 oraz PN-EN 1991-1-4 regulują obciążenia śniegiem i wiatrem, które trzeba uwzględnić przy projektowaniu obróbki. W strefach wiatrowych I i II obróbka musi wytrzymać ssanie do 1,2 kN/m², w strefie III do 1,8 kN/m². Dobrze zamontowana obróbka przenosi te obciążenia, źle zamontowana odlatuje przy pierwszej wichurze.
Regulacje prawne związane z wykonywaniem pokryć dachowych zawiera Rozporządzenie Ministra Infrastruktury z dnia 12 marca 2009 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2009 nr 56 poz. 461). Dokument odwołuje się do Polskich Norm i ustala wymagania dotyczące szczelności oraz wentylacji dachów. Dach wykonany niezgodnie z tymi wytycznymi może zostać zakwestionowany przy odbiorze budynku.
Źródła danych i norm: PN-EN 10346 (powłoki cynkowe), PN-EN 1991-1-3 (obciążenia śniegiem), PN-EN 1991-1-4 (obciążenia wiatrem), Dziennik Ustaw 2009 nr 56 poz. 461. Strona internetowa: isap.sejm.gov.pl, pkn.pl.
