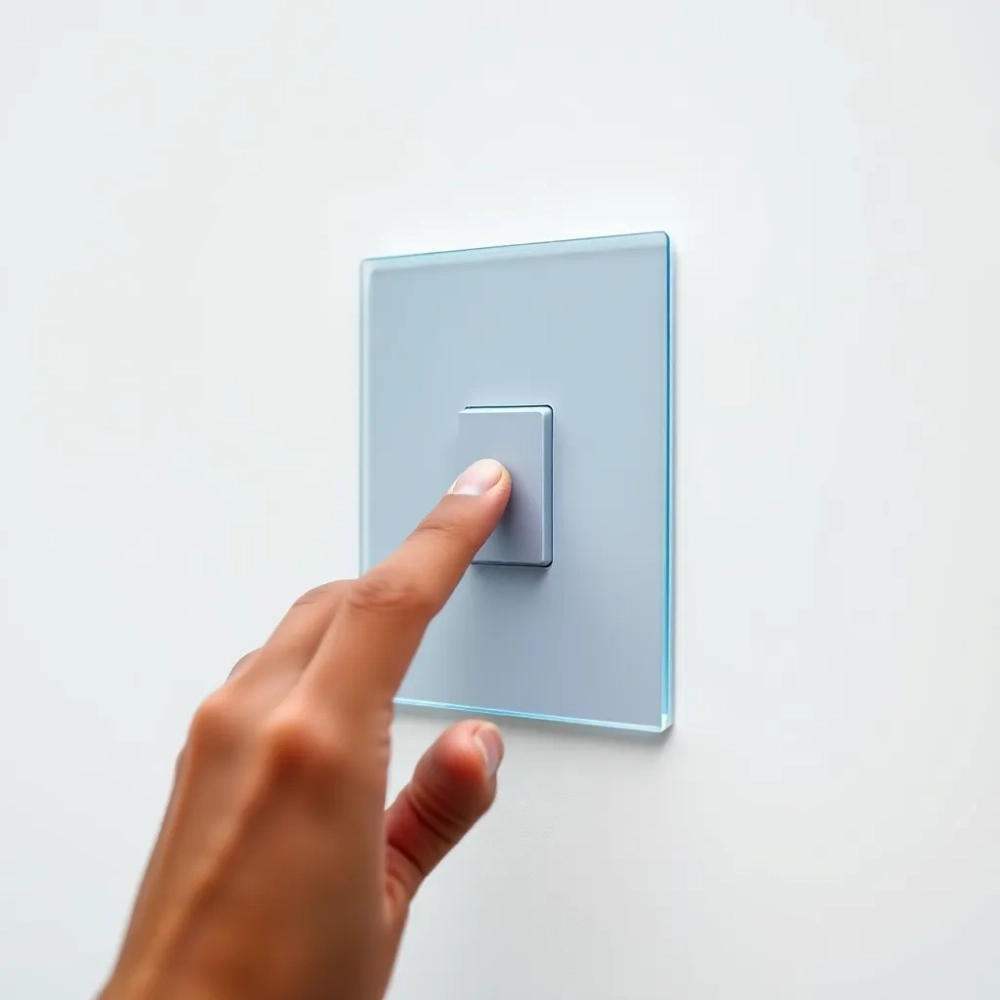

Panel dotykowy włącznik światła – szklany, Wi‑Fi i modułowy w jednym

Tradycyjny włącznik kojarzy się z plastikowym klawiszem, którego jedynym zadaniem jest przerwanie obwodu. Panel dotykowy włącznik światła zmienia to podejście całkowicie: delikatny dotyk palca, subtelne podświetlenie LED w nocy, możliwość sterowania żaluzjami i scenami świetlnymi z jednego miejsca. Jeśli szukasz osprzętu, który zastąpi klasyczny przełącznik i jednocześnie odmieni wygląd ściany, szklany panel dotykowy będzie strzałem w dziesiątkę pod warunkiem, że dobierzesz go świadomie do instalacji i stylu wnętrza.

• Czym jest włącznik dotykowy i jak działa od środka
• Rodzaje włączników dotykowych od pojedynczego po żaluzjowy
• Włącznik dotykowy Wi-Fi vs klasyczny co naprawdę zyskujesz
• Sonata Touch i Simon 54 Touch serie, kolory, moduły
• Montaż panelu dotykowego krok po kroku
• Dobór panelu do wnętrza kolor, szkło, styl
• Najczęstsze błędy przy zakupie i montażu
• Checklista przedzakupowa

Czym jest włącznik dotykowy i jak działa od środka

Sercem każdego panelu dotykowego jest sensor pojemnościowy reagujący na zmianę pola elektrostatycznego przy zbliżeniu palca. Gdy dotkniesz szklanej powierzchni, mikrokontroler odczytuje spadek pojemności i wysyła impuls do przekaźnika, który zamyka lub otwiera obwód oświetlenia. Cała operacja trwa ułamek sekundy, a Ty słyszysz jedynie ciche kliknięcie przekaźnika wewnątrz puszki.

Warto rozróżnić dwie podstawowe funkcje: łącznik (bistabilny) oraz przycisk zwierny (monostabilny). Łącznik po dotyku utrzymuje stan światło zapalone, drugie dotknięcie gasi je, dokładnie jak klasyczny przełącznik kołyskowy. Przycisk zwierny działa jak dzwonkowy: obwód zamknięty tylko w momencie trzymania palca na panelu, dlatego sprawdza się w centralach smart home, gdzie krótki impuls steruje sceną lub ściemniaczem. Wybór między nimi wynika z architektury instalacji, a nie z widzimisię.

Sygnalizacja LED pełni trzy role naraz. Po pierwsze, wskazuje lokalizację w ciemności delikatna poświata na dole szkła ułatwia trafienie palcem nocą. Po drugie, informuje o stanie obwodu: jedno kolorowe podświetlenie dla wyłączonego światła, drugie dla włączonego. Po trzecie, sygnalizuje tryb parowania Wi-Fi lub awarię przewodu neutralnego szybkim miganiem.

Szklana powierzchnia hartowana o grubości 3-4 mm kryje elektronikę i jednocześnie chroni ją przed wilgocią oraz kurzem. Klasa szczelności IP44 w wariancie podtynkowym wystarczy do łazienek z dala od strefy bezpośredniego polewania wodą, czyli powyżej 60 cm od baterii wannowej.

Rodzaje włączników dotykowych od pojedynczego po żaluzjowy

Dobór właściwego typu zaczyna się od pytania, co dokładnie chcesz sterować i z ilu miejsc. Poniższe zestawienie porządkuje najpopularniejsze warianty spotykane w polskich instalacjach.

Schodowy i krzyżowy współpracują ze sobą wyłącznie parami sam schodowy obsłuży dwa miejsca, ale gdy dochodzi trzecie i czwarte, konieczny jest krzyżowy pomiędzy schodowymi. Żaluzjowy panel dotykowy ŁPD-7 ma trzy strefy dotyku: góra (podnoszenie), dół (opuszczanie), środek (stop). Bez funkcji stop silnik rolety pracowałby do skraju, generując niepotrzebne obciążenie mechaniczne.

Przycisk zwierny ŁPD-21 sprawdza się tam, gdzie centrala Tuya, Supla lub Simon 54 GO czeka na impuls do uruchomienia sceny: „Wyjdź z domu" wyłącza wszystkie światła, opuszcza rolety i aktywuje alarm. W tym układzie panel dotykowy staje się fizycznym pilotem, a logika mieszka w bramce.

Włącznik dotykowy Wi-Fi vs klasyczny co naprawdę zyskujesz

Różnica między wersją bezprzewodową a klasyczną sprowadza się do obecności modułu radiowego 2,4 GHz oraz wymaganego przewodu neutralnego N. Moduł radiowy pobiera bowiem prąd nawet w stanie czuwania, dlatego bez stałego zasilania z N panel nie utrzyma połączenia z routerem.

Klasyczny panel dotykowy bez Wi-Fi ogranicza się do fizycznego dotyku i sterowania obwodem. Montaż przebiega identycznie jak w przypadku zwykłego łącznika, a do puszki podtynkowej prowadzisz L, N oraz L' do odbiornika. Prostota ma swoją cenę: brak harmonogramów, brak sterowania głosowego, brak zdalnego dostępu z aplikacji. Jednocześnie zyskujesz pewność działania przy awarii internetu oraz zerowe ryzyko utraty konfiguracji po aktualizacji firmware.

Wersja Wi-Fi otwiera drzwi do scenariuszy niedostępnych dla klasycznego osprzętu. Harmonogram „Zachód słońca minus 30 minut" w aplikacji Tuya zapala światło w salonie automatycznie. Integracja z Alexa lub Asystentem Google pozwala powiedzieć „Hej Google, zgaś sypialnię" leżąc już w łóżku. Symulacja obecności w czasie wakacji losowo włącza światła o różnych porach, co skutecznie odstrasza potencjalnych włamywaczy.

Bez przewodu N panel Wi-Fi albo miga, albo nie łączy się z routerem. To najczęstsza przyczyna frustracji po zakupie, dlatego przed otwarciem puszki sprawdź miernikiem, czy N rzeczywiście tam jest. W starszych budynkach z lat 70. i 80. obwód oświetleniowy prowadzony bywa jedynie przewodem fazowym, a rolę neutralnego pełni uziemienie, co dla elektroniki panelu bywa niewystarczające.

Sonata Touch i Simon 54 Touch serie, kolory, moduły

Na polskim rynku królują dwie serie szklanych paneli dotykowych: Sonata Touch oraz Simon 54 Touch. Obie produkowane są w Polsce, obie trafiają do standardowych puszek ⌀60 mm, ale różnią się logiką modułową i gamą kolorystyczną.

Sonata Touch bazuje na klasycznej ramce Sonata, dzięki czemu obok szklanego włącznika możesz postawić gniazdo elektryczne w tej samej linii stylistycznej. Dostępność czterech wykończeń szkła pozwala dobrać panel do ściany białej, grafitowej, betonowej oraz każdej pośredniej tonacji. Wersje szronione lepiej maskują odciski palców, co ma znaczenie w kuchni i łazience.

Simon 54 Touch celuje w segment premium i oferuje trzy niestandardowe kolory: Zastygła lawa to głęboka czerń z delikatnym metalicznym połyskiem, Biała perła wpada w kremowy odcień z mikrostrukturą, a Srebrna mgła przypomina szczotkowane aluminium. Panele DSTR współpracują z ramkami Simon 54 Nature (drewno, beton) oraz Premium (szkło, metal), dzięki czemu seria wpasowuje się zarówno w loft, jak i w glamour.

Kluczowa różnica montażowa leży w głębokości puszki. Simon 54 Touch wymaga minimum 45 mm ze względu na większy radiator modułu Wi-Fi. Sonata Touch mieści się w płytszych puszkach 40 mm, co bywa ratunkiem przy remontach bloków z wielkiej płyty.

Montaż panelu dotykowego krok po kroku

Wymiana starego łącznika na panel dotykowy zajmuje doświadczonemu instalatorowi 15-25 minut, ale wymaga precyzji i przestrzegania zasad bezpieczeństwa opisanych w normie PN-HD 60364. Poniższa instrukcja prowadzi przez cały proces.

1. Wyłącz zasilanie w rozdzielni i sprawdź brak napięcia próbnikiem na przewodach w puszce.
2. Zdemontuj stary łącznik odkręć ramkę, wyciągnij mechanizm, zaznacz przewody markerem (L brązowy/czarny, N niebieski, L' szary lub czarny drugi).
3. Sprawdź obecność przewodu N jeśli brak, a panel wymaga N, konieczne będzie pociągnięcie dodatkowego przewodu YDYp 3×1,5 mm² od rozdzielni.
4. Podłącz nowy panel: L do zacisku L, N do zacisku N, L' do zacisku wyjściowego (oznaczenie OUT lub strzałka).
5. Umieść mechanizm w puszce ⌀60 mm, głębokość 40-60 mm, wyrównaj poziomicą, dokręć łapki lub pazurki.
6. Nałóż ramkę i delikatnie wciśnij szklany front zatrzaskami do oporu.
7. Włącz zasilanie, przetestuj dotyk na każdej strefie.
8. Sparuj Wi-Fi (jeśli dotyczy): przytrzymaj palec na dwóch strefach jednocześnie przez 5 sekund, aż LED zacznie migać, następnie dodaj urządzenie w aplikacji Tuya lub Supla.

Uwaga: Montaż bez odłączenia zasilania grozi porażeniem prądem o napięciu 230 V. Nawet doświadczeni instalatorzy tracą palce wskazujące, gdy zignorują tę zasadę. Kolejna pułapka to pomylenie L z L' panel zaświeci się od razu po włączeniu zasilania, a dotyk będzie działał odwrotnie.

Żarówki LED o mocy poniżej 5 W potrafią migotać po wyłączeniu, bo prąd upływu panelu dotykowego podtrzymuje ich świecenie. Rozwiązanie wymaga stabilnego przewodu N oraz żarówek o mocy co najmniej 7-9 W lub modeli z oznaczeniem „dimmable smart". Ściemniacze dotykowe reagują jeszcze bardziej wrażliwie na zakłócenia, dlatego w obwodach ze ściemniaczem stosuje się filtry przeciwzakłóceniowe montowane przy żarówce.

Dobór panelu do wnętrza kolor, szkło, styl

Czarne szkło na białej ścianie salonu skandynawskiego wygląda jak kropka nad i podkreśla minimalizm i przyciąga wzrok w strefie wejściowej. Białe szkło na białej ścianie ginie wizualnie, ale pozostaje funkcjonalne i nie zakłóca odbioru minimalistycznej bryły mebli. W loftach z odsłoniętym betonem architektonicznym najlepiej sprawdza się czarne szkło szronione, które łagodzi industrialny chłód i dodaje mu ciepła.

Glamour uwielbia szkło białe perłowe lub srebrną mgłę, szczególnie w połączeniu z ramką w kolorze złota lub szczotkowanego mosiądzu. W łazienkach z płytkami imitującymi marmur biała perła odbija światło i rozświetla przestrzeń, podczas gdy czerń pochłania blask i wymaga mocniejszego oświetlenia ogólnego.

Panele wielokrotne pozwalają łączyć włączniki z gniazdami w jednej ramce. Sonata Touch obsługuje ramki 1-, 2-, 3- i 4-krotne, dzięki czemu obok łącznika schodowego zmieścisz gniazdo USB i klasyczne 230 V. Simon 54 Touch idzie dalej dzięki ramkom Nature, w których pojedyncze moduły mogą być rozdzielone w obrębie jednej linii dekoracyjnej.

Wskazówka: Przed zakupem przyłóż próbkę koloru szkła do ściany oświetlonej docelowym światłem (3000 K ciepłe, 4000 K neutralne). Szkło szronione pod światło ciepłe wpada w krem, pod neutralne w popiel. Ten sam panel wygląda inaczej wieczorem niż w dzień.

Najczęstsze błędy przy zakupie i montażu

Pierwszy błąd to pominięcie sprawdzenia obecności przewodu N w puszce. Panel dotykowy bez N miga, restartuje się lub w ogóle nie reaguje na dotyk, a użytkownik dochodzi do wniosku, że trafił na wadliwy egzemplar. Tymczasem problem leży w instalacji, nie w elektronice.

Drugi błąd to zbyt płytka puszka. Standardowa puszka ⌀60 mm ma głębokość 40 mm, ale moduł Wi-Fi z radiatorem potrzebuje 50-60 mm. Upchnięcie elektroniki w płytkiej puszce kończy się przycinaniem radiatora lub brakiem wentylacji, co skraca żywotność przekaźnika do kilku miesięcy.

Trzeci błąd to montaż bez odłączenia zasilania. Próbnik napięcia powinien dotknąć każdego przewodu przed chwyceniem śrubokrętem. Nawet jeśli wydaje się, że wiesz, który bezpiecznik odcina dany obwód, w starszych rozdzielniach oznaczenia bywają nieczytelne.

Czwarty błąd to niedostosowanie mocy żarówek LED do panelu. Żarówki poniżej 5 W migają po wyłączeniu, żarówki powyżej 150 W na obwód mogą uszkodzić przekaźnik. Sprawdź specyfikację obciążenia na obudowie panelu większość obsługuje 5-300 W na kanał.

Checklista przedzakupowa

• Puszka ⌀60 mm, głębokość minimum 40 mm (45 mm dla Simon 54 Touch).
• Przewód neutralny N obecny w puszce (sprawdzone miernikiem).
• Liczba obwodów do sterowania (1, 2, 3 lub więcej).
• Typ: łącznik, schodowy, krzyżowy, żaluzjowy, przycisk zwierny.
• Kolor szkła dopasowany do ściany i stylu wnętrza.
• Kompatybilność ramki wielokrotnej z pozostałym osprzętem.
• Wersja Wi-Fi wymaga aplikacji Tuya, Supla lub Simon 54 GO oraz bramki smart home.
• Moc żarówek w obwodzie mieści się w zakresie 5-300 W.
• Stopień ochrony IP44 dla łazienek, IP20 dla pozostałych pomieszczeń.

Panel dotykowy włącznik światła to inwestycja, która zwraca się komfortem obsługi i estetyką wnętrza. Wybór odpowiedniego typu, serii oraz weryfikacja instalacji przed montażem eliminują 90% problemów zgłaszanych przez użytkowników. Szklana powierzchnia, podświetlenie LED i możliwość integracji ze smart home sprawiają, że klasyczny klawisz kołyskowy odchodzi do lamusa nie dlatego, że jest zły, lecz dlatego, że dotykowy panel robi to samo i jeszcze więcej w jednym eleganckim elemencie ściany.

Przed zakupem warto skonsultować konfigurację z elektrykiem, który oceni stan instalacji, dobierze właściwy typ panelu do każdego pomieszczenia oraz wykona montaż zgodnie z normą PN-HD 60364. Dobór serii do istniejącej puszki, koloru szkła do oświetlenia i stylu wnętrza oraz decyzja o wersji Wi-Fi lub klasycznej to trzy filary, na których opiera się satysfakcja z użytkowania przez kolejne lata.

Źródła: norma PN-HD 60364 (Instalacje elektryczne niskiego napięcia), katalogi produktowe Ospel Sonata Touch i Kontakt-Simon Simon 54 Touch, dokumentacja platform Tuya Smart oraz Supla, wytyczne IET Wiring Matters dotyczące obciążeń LED. Adresy źródeł: ospel.com.pl, kontakt-simon.com.pl, tuya.com, supla.org.
