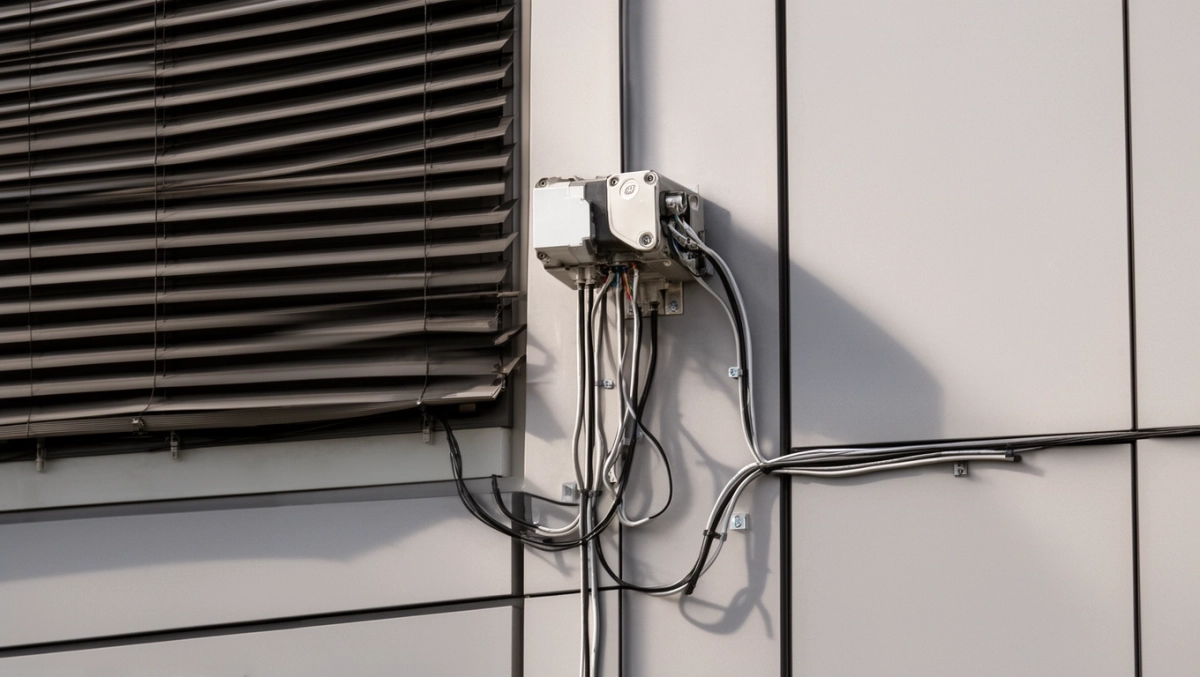

Podłączenie żaluzji fasadowych – kompletny poradnik montażu krok po kroku

Wybór żaluzji fasadowej to dopiero pierwszy krok. Prawdziwe wyzwanie zaczyna się w momencie, gdy trzeba połączyć napęd z prowadnicami, ustawić krańcówki i sprawić, by cały mechanizm działał płynnie przez lata, a nie tylko do pierwszego podmuchu wiatru. W tym tekście znajdziesz konkretne wartości, schematy i opis fizyki, która stoi za każdym ruchem lameli. Bez lania wody i bez owijania w bawełnę, tylko twarde dane poparte praktyką montażową.

• Montaż prowadnic i skrzynki żaluzji fasadowej krok po kroku
• Podłączenie napędu elektrycznego ELERO do żaluzji fasadowej
• Regulacja krańcówek, programowanie pilota i testy działania żaluzji
• Najczęstsze błędy przy podłączaniu żaluzji fasadowych i jak ich uniknąć
• Eksploatacja, serwis i konserwacja żaluzji fasadowej

Montaż prowadnic i skrzynki żaluzji fasadowej krok po kroku

Zanim sięgniesz po wiertarkę, sprawdź ścianę. Rodzaj podłoża determinuje dobór kotew, a od tego zależy, czy żaluzja fasadowa samonośna utrzyma się na elewacji przy wietrze sięgającym 50 km/h, czy odpadnie po pierwszym sezonie. W betonie pełnym klasa C20/25 sprawdzą się kołki rozporowe M10 o nośności 4,2 kN na wyrywanie. W cegle kratówce potrzebujesz kotew chemicznych, bo pustka w środku ceramiki nie trzyma mechanicznego rozporu.

Prowadnice aluminiowe o szerokości 90 mm i grubości ścianki 1,4 mm stanowią szyny robocze dla lamel. Ich rozstawienie mierzysz po zewnętrznej krawędzi okna, dodając po 50 mm na stronę. Te dodatkowe centymetry pozwalają lamelom na swobodny obrót bez uderzania o ościeżnicę, co jest kluczowe przy lameli w kształcie C lub Z o głębokości 90 mm. Prowadnice muszą stać idealnie pionowo, odchyłka większa niż 1,5 mm na metr wysokości powoduje klinowanie się pakietu lamel w trakcie podnoszenia.

Poziomica laserowa z linią pionową przyspiesza pracę. Rzutowany promień pozwala od razu zobaczyć, czy prowadnice są współosiowe. Ręczna poziomica 60 cm przy pięciometrowej wysokości to błąd rzędu 8 mm w pionie, którego nie da się skorygować po zamontowaniu skrzynki.

Skrzynka górna o wymiarach 250×250 mm mieści wał nawojowy, napęd oraz kasetę z lamelami zwiniętymi w pakiet. Jej masa przy żaluzji o powierzchni 8 m² wynosi około 18 kg, dlatego montaż wymaga dwóch osób. Kotwienie skrzynki idzie przez konsolę nośną ze stali ocynkowanej o grubości 4 mm. Konsola przenosi cały ciężar systemu, łącznie z obciążeniem wiatrem klasy 6 wg PN-EN 13659, co odpowiada parciu 600 N/m².

Moment dokręcania śrub M8 do konsoli wynosi 22 Nm. Przekroczenie tej wartości zrywa gwint w tulei aluminiowej, niedokręcenie zostawia luz, który po kilku cyklach pracy przekłada się na drgania i hałas. Klucz dynamometryczny z zakresem 5-25 Nm kosztuje tyle co godzina pracy ekipy montażowej, a eliminuje 90% reklamacji w pierwszym roku użytkowania.

Po zawieszeniu skrzynki i osadzeniu prowadnic wkładasz żaluzję od góry, nasuwając pióra lamel na specjalne wypustki w skrzynce. Każda lamela Z90 ma rozstaw zawieszenia co 60 mm. Przy żaluzji o szerokości 2 m daje to 33 punkty mocowania, co rozkłada obciążenie równomiernie i zapobiega marszczeniu się pakietu. Wał nawojowy z wpustem kwadratowym 14 mm przyjmuje napęd, który zabezpieczasz zawleczką sprężystą przed osiowym przesunięciem.

Podłączenie napędu elektrycznego ELERO do żaluzji fasadowej

Silnik rurowy o średnicy 45 mm z momentem obrotowym 20 Nm obsługuje żaluzje fasadowe do powierzchni 6 m² bez najmniejszego wysiłku. Pobiera 0,6 A przy 230 V, co pozwala podłączyć do pięciu napędów na jeden obwód 10 A z zabezpieczeniem B16. Stopień ochrony IP44 wystarcza do montażu w skrzynce osłoniętej od deszczu bezpośredniego.

Schemat elektryczny opiera się na pięciożyłowym kablu YDYp 5×0,75 mm². Trzy żyły zasilają silnik, czwarta prowadzi sygnał z pilota, piąta jest rezerwowa na wypadek rozbudowy o czujnik wiatru. Kabel wprowadzasz do skrzynki przez dławik membranowy M20, który chroni przed wilgocią i zaciskaniem izolacji.

Faza (brązowa) i zero (niebieska) idą do zacisków silnika oznaczonych L i N. Kierunek obrotów zależy od kolejności podłączenia, dlatego przed wpięciem do sterownika testujesz ruch krótkim impulsem. Jeśli żaluzja idzie w górę zamiast w dół, zamieniasz miejscami brązowy i czarny przewód na zaciskach silnika. Czerwona żyła to sygnał sterujący, zielona lub żółto-zielona pełni funkcję uziemienia ochronnego.

Wyłącz bezpiecznik przed podłączeniem. Napięcie 230 V zabija przy dotyku gołej fazy, a impuls zwarciowy potrafi uszkodzić elektronikę sterownika. Pierwsze uruchomienie wykonujesz z izolowanym śrubokrętem w ręku, trzymając się gumowej rękojeści.

Integracja z systemem inteligentnego domu opiera się na przekaźniku Zigbee 3.0 lub module WiFi, który tłumaczy komendy z aplikacji na sygnał 230 V dla silnika. Mostek HUE Bridge obsługuje do 25 napędów żaluzji bez opóźnień, a każda komenda przechodzi przez szyfrowanie AES-128. Scenariusz „wieczór" opuszcza żaluzje o zachodzie słońca i ustawia lamele pod kątem 30°, co redukuje nagrzewanie wnętrza o 4°C w porównaniu z pełnym nasłonecznieniem.

Zworka w sterowniku ELERO definiuje tryb pracy monostabilny lub bistabilny. Tryb monostabilny wymaga ciągłego sygnału, silnik pracuje tak długo, jak trzymasz przycisk na pilocie. Tryb bistabilny reaguje na krótki impuls, sam zatrzymuje się na krańcówkach. Przy żaluzjach fasadowych rekomendowany jest tryb bistabilny, ponieważ zabezpiecza przed przegrzaniem silnika przy zablokowanej lameli.

Regulacja krańcówek, programowanie pilota i testy działania żaluzji

Krańcówki górna i dolna wyznaczają fizyczne położenie wału, w którym silnik się zatrzymuje. Regulacja odbywa się śrubokrętem przez otwory w głowicy napędu. Śruba oznaczona symbolem strzałki w górę odpowiada za pozycję pakietu lamel zwiniętego w skrzynce. Kręcisz ją zgodnie z ruchem wskazówek zegara, żeby skrócić zakres ruchu, przeciwnie, by go wydłużyć.

Prawidłowe ustawienie górnej krańcówki zostawia 2 mm luzu między pakietem lamel a wewnętrzną ścianką skrzynki. Brak tego luzu powoduje uderzenie mechaniczne przy każdym zwijaniu, które po 2000 cykli prowadzi do pęknięcia tworzywa na zawieszkach lamel. Dolna krańcówka z kolei powinna zatrzymywać żaluzję 3 mm nad parapetem, by umożliwić odpływ wody deszczowej i nie blokować pracy lameli w pozycji zamkniętej.

Programowanie pilota rozpoczynasz od wprowadzenia silnika w tryb nauki. Trzymasz przycisk programowania na sterowniku przez 3 sekundy, dioda LED zaczyna pulsować. Naciskasz przycisk GÓRA na pilocie, silnik potwierdza krótkim ruchem. Analogicznie parujesz przycisk DÓŁ i STOP. Cała procedura trwa maksymalnie 90 sekund, a pilot zapamiętuje do 16 napędów jednocześnie.

Czas pracy silnika ustawiasz na 2 minuty przy żaluzji o wysokości 3 m. Prędkość 15 obr/min daje 4 sekundy na pełne zwinięcie metra bieżącego pakietu lamel, co przekłada się na 12 sekund na cały cykl otwarcia. Dłuższy czas pracy w sterowniku nie szkodzi silnikowi, ale może skrócić żywotność krańcówek mechanicznych.

Test działania wykonujesz w trzech etapach. Najpierw pięć pełnych cykli bez obciążenia, potem pięć cykli z wymuszonym oporem dłoni na lameli w połowie wysokości, na końcu pięć cykli z regulacją kąta nachylenia lamel co 15°. Żaluzja powinna reagować na każdy impuls w czasie krótszym niż 0,3 sekundy, a prędkość ruchu musi być stała na całej długości, bez szarpnięć i zacięć.

Sprawdź też poziom hałasu. Silnik ELERO przy pracy pod obciążeniem nominalnym generuje 42 dB, co odpowiada cichej rozmowie. Skrzypienie powyżej 50 dB wskazuje na suche prowadnice lub źle wyregulowany pakiet lamel. Smar silikonowy w sprayu aplikowany na krawędzie prowadnic co 12 miesięcy eliminuje 80% hałasów eksploatacyjnych.

Najczęstsze błędy przy podłączaniu żaluzji fasadowych i jak ich uniknąć

Błąd pierwszy to montaż przy temperaturze poniżej 5°C. Pianka montażowa traci zdolność ekspansji, uszczelnienie wokół skrzynki zostaje nieszczelne. Woda wnika w strukturę ściany i po dwóch sezonach grzyb pojawia się od wewnątrz. Pracuj w zakresie 10-25°C, kiedy pianka poliuretanowa osiąga deklarowane parametry izolacyjne.

Błąd drugi to pominięcie dylatacji między skrzynką a murem. Aluminium pracuje termicznie, przy różnicy temperatur 40°C (zima-lato) skrzynka o długości 2,5 m wydłuża się o 2,4 mm. Sztywne połączenie bez szczeliny dylatacyjnej prowadzi do pęknięć tynku wokół obudowy. Zostaw 5 mm luzu na każdy metr długości skrzynki i wypełnij go trwale elastycznym silikonem neutralnym.

Błąd trzeci to złe podłączenie uziemienia. Silnik w aluminiowej skrzynce bez uziemienia daje napięcie dotykowe na obudowie przy pierwszej awarii izolacji. Dotknięcie takiej obudowy mokrą ręką kończy się porażeniem. Żyła żółto-zielona musi biec od zacisku silnika przez całą długość kabla do rozdzielni, a tam być podłączona do szyny PE.

Błąd czwarty to brak zabezpieczenia przeciążeniowego. Silnik 0,55 A podłączony do bezpiecznika B16 ma szeroki margines bezpieczeństwa, ale zwarcie w uzwojeniu przy zablokowanej lameli pobiera 2,8 A przez 8 sekund, zanim uzwojenie się przepali. Wyłącznik nadprądowy B6 reaguje po 2 sekundach przy takim poborze i odcina zasilanie, zanim termika zniszczy izolację.

Piąty błąd to testowanie silnika bez krańcówek. Surowy napęd bez ustawionych ograniczeń kręci wałem aż do mechanicznego zderzaka. Siła uderzenia niszczy zawieszenie lamel i deformuje skrzynkę. Zawsze ustawiaj krańcówki przed pierwszym uruchomieniem, nawet jeśli planujesz pełną kalibrację w późniejszym terminie.

Błąd szósty to prowadzenie kabla równolegle z przewodem antenowym lub siecią komputerową bez separacji 30 cm. Silnik wytwarza impulsy elektromagnetyczne o częstotliwości 50 Hz z harmonicznymi do 2 kHz, które indukują się w sąsiednich przewodach. Skutkiem są losowe komendy do sterownika i samoczynne ruchy żaluzji w środku nocy.

Błąd siódmy to montaż prowadnic bez kontroli pionu. Odchyłka 3 mm na wysokości 3 m nie wygląda groźnie, ale przy podnoszeniu pakiet lamel odchyla się od osi i szarpie co 30 cm. Po 500 cyklach tarka na aluminiowej prowadnicy jest widoczna gołym okiem, a wymiana prowadnicy to rozbiórka 40% elewacji wokół okna.

Żaluzji fasadowej nie montuj na ścianach z ociepleniem wełną mineralną o grubości powyżej 20 cm bez specjalnych konsol dystansowych. Długi wysięg tworzy moment siły, który wyrywa kołki z warstwy izolacji. W takim wypadku sięgnij po konsole 200 mm ze stali nierdzewnej, które przenoszą obciążenie przez warstwę ocieplenia do muru nośnego.

Eksploatacja, serwis i konserwacja żaluzji fasadowej

Czyszczenie lamel wykonuj dwa razy w roku, najlepiej w maju i październiku. Używaj ściereczki z mikrofibry nasączonej roztworem wody z octem w proporcji 10:1. Ocet rozpuszcza osad z pyłu i tłuszczu, którego sama woda nie zbiera. Mycie detergentem z chlorem pozostawia białe wykwity na powłoce anodowanej aluminium, których nie da się usunąć bez polerowania mechanicznego.

Prowadnice aluminiowe wymagają smarowania raz na 18 miesięcy. Smar silikonowy w sprayu z aplikatorem precyzyjnym trafia w szczelinę między krawędzią lameli a ścianką prowadnicy. Mechanizm działa na zasadzie ślizgu suchego z graniczną warstwą smarującą. Smar mineralny twardnieje pod wpływem UV i zamienia się w pastę ścierną, która rysuje prowadnice w ciągu dwóch sezonów.

Diagnostyka usterek zaczyna się od obserwacji. Żaluzja zatrzymująca się w losowych miejscach oznacza zużyte krańcówki mechaniczne. Wymiana krańcówek w silniku ELERO kosztuje 80 zł i zajmuje 20 minut, nie wymaga demontażu napędu z wału. Skrzypienie przy pracy wskazuje na brak smaru w prowadnicach lub odkształcenie jednej z nich po silnym uderzeniu mechanicznym.

Pilot, który nie reaguje, ma zwykle rozładowaną baterię CR2430 napięciu 3 V. Napięcie poniżej 2,7 V nie wystarcza do wzbudzenia nadajnika 433 MHz. Wymiana baterii kosztuje 6 zł i przywraca zasięg do 30 m w terenie otwartym oraz do 15 m przez ścianę nośną z cegły pełnej.

Konserwacja napędu ogranicza się do kontroli szczelności dławika kablowego raz w roku. Dławik M20 z membraną EPDM traci elastyczność po 8-10 latach pod wpływem UV i cykli termicznych. Wymiana dławika na nowy zabezpiecza przed wnikaniem wody do głowicy silnika, gdzie uszkodziłaby uzwojenie i łożyska.

Łączny koszt kompletnego systemu żaluzji fasadowej o wymiarach 2×2,5 m z napędem ELERO 20/15 wynosi orientacyjnie 4800-6200 zł. Cena obejmuje prowadnice, skrzynkę, lamele, napęd, sterownik, pilota oraz materiały montażowe. Koszt robocizny ekipy z uprawnieniami SEP dochodzi 1200-1800 zł. Samodzielny montaż pozwala zaoszczędzić tę kwotę, ale wymaga podstawowej wiedzy elektrycznej i precyzji w ustawianiu prowadnic.

Przed rozpoczęciem montażu oceń swoją pewność w trzech obszarach: praca na wysokości (drabina, rusztowanie), instalacja elektryczna 230 V (podłączenie silnika do rozdzielni) oraz obsługa narzędzi pomiarowych (poziomica laserowa, dynamometryczny klucz). Brak doświadczenia w którymkolwiek z tych punktów to sygnał, by zlecić montaż fachowcom, których koszt zwróci się w postaci 5-letniej gwarancji na cały system.

Źródła danych technicznych: norma PN-EN 13659 dotycząca osłon przeciwsłonecznych i ich odporności na obciążenie wiatrem, dokumentacja techniczna producentów napędów rurowych, katalogi systemów żaluzji fasadowych zgodnych z klasą odporności wiatrowej 6, dokumentacja SEP dotycząca instalacji elektrycznych napięcia przemiennego do 1000 V. Szczegółowe schematy podłączenia silników rurowych znajdziesz w kartach katalogowych poszczególnych producentów napędów oraz w normie IEC 60335-2-97 dotyczącej bezpieczeństwa urządzeń domowych.
