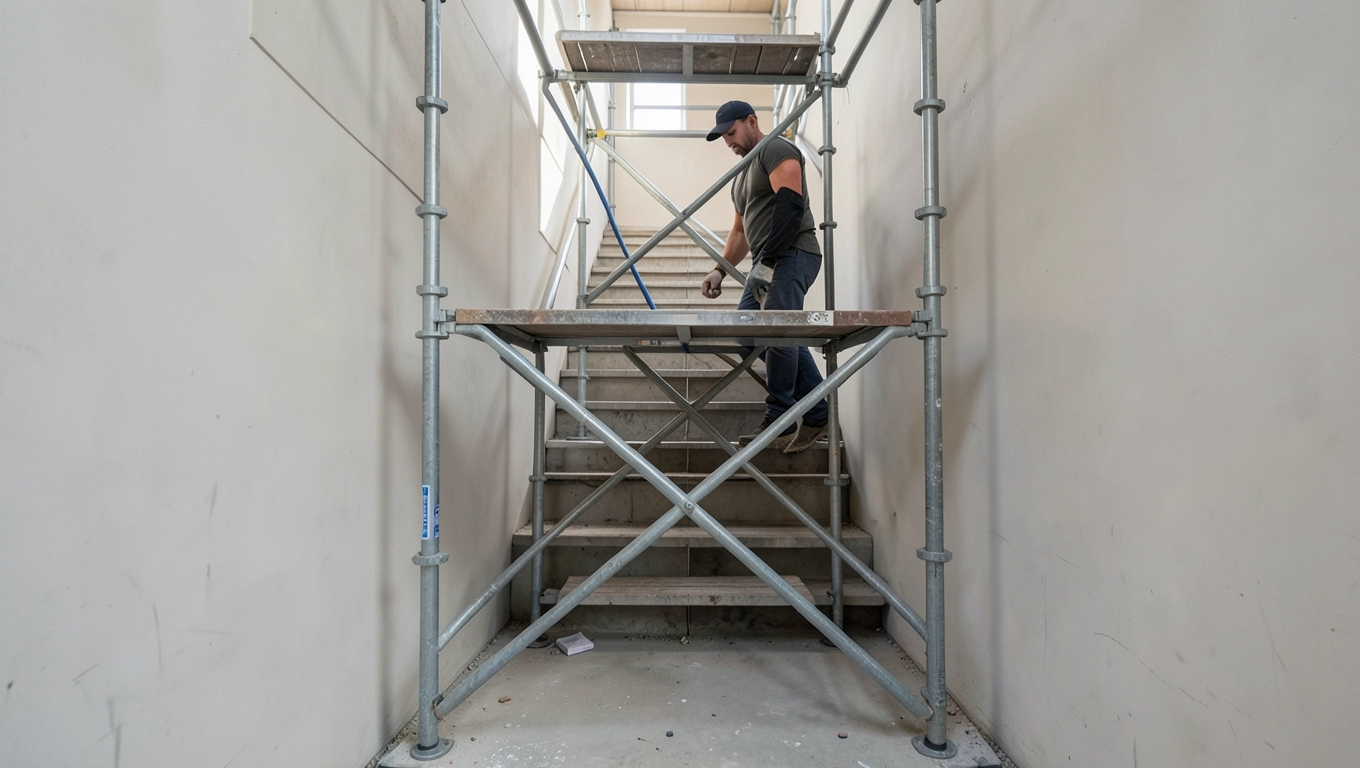

Rusztowanie regulowane na schody – jak dobrać i bezpiecznie ustawić?

Schody platformowe do rusztowań budowa i szybki montaż

Drabina przestaje wystarczać w momencie, gdy trzeba jednocześnie przenieść narzędzia, wiadro z farbą i zachować obie ręce wolne do malowania elewacji. Rusztowanie regulowane na schody rozwiązuje dokładnie ten problem, bo wbudowana klatka schodowa odciąża nogi i skraca czas pracy nawet o 30% w porównaniu z wspinaniem się po drabinie przystawnej. Jednocześnie normy PN-EN 12810 i PN-EN 12811 dzielą konstrukcje na klasy obciążenia 2, 3, 4 i 5, co bezpośrednio wpływa na dobór szerokości pomostu i grubości desek.

• Schody platformowe do rusztowań budowa i szybki montaż
• Wieże schodowe budowlane z rusztowania modułowego
• Wieże schodowe publiczne i awaryjne przepisy oraz zastosowanie
• Jak dobrać rusztowanie schodowe do wysokości i obciążenia?

Schody platformowe to najprostszy segment wież schodowych, składający się z dwóch podłużnic, kilku stopni z perforowanej blachy oraz górnego pomostu roboczego o wymiarach zwykle 1,0-1,5 m × 1,8 m. Całość waży od 28 do 45 kg w wersji aluminiowej i od 55 do 80 kg w wersji stalowej, co pozwala jednej osobie przenieść segment na miejsce montażu. Aluminium sprawdza się przy pracach remontowych we wnętrzach, gdy liczy się lekkość i odporność na korozję, natomiast stal lepiej znosi udary i większe obciążenia punktowe do 7,5 kN/m².

Kluczową zaletą tego rozwiązania pozostaje brak konieczności powiększania pola rusztowania. Wnęka przed schodami zajmuje zaledwie 1,2-1,5 m², a montaż trwa około 15 minut przy użyciu dwóch złączy krzyżowych i poziomicy. W praktyce oznacza to, że wąskie podwórka kamienic czy przejścia serwisowe nie tracą swojej funkcji komunikacyjnej. Nośność pojedynczego stopnia waha się od 150 do 250 kg, a całej wieży do 500 kg, co wystarcza dla dwóch pracowników z narzędziami.

Schody platformowe nie nadają się do transportu materiałów sypanych, takich jak worki z cementem czy gruz, ponieważ perforacja stopni przepuszcza drobne frakcje i obciąża pomost nierównomiernie. Również przy wysokościach powyżej 8 m wymagają projektu indywidualnego zgodnie z § 124 rozporządzenia w sprawie BHP przy wykonywaniu robót budowlanych.

Parametry techniczne najczęściej wybieranych modeli prezentują się następująco:

Ceny dotyczą nowych konstrukcji wraz z podstawowymi zabezpieczeniami. Wynajem krótkoterminowy oscyluje wokół 12-18 zł netto za m² na miesiąc, co przy remoncie trwającym 3 tygodnie daje łączny koszt niższy o 40-60% niż zakup. Aluminium odzyskuje pełną wartość w skupie złomu po zakończeniu eksploatacji, co dodatkowo obniża realny koszt inwestycji przy dłuższych cyklach życia produktu.

Kiedy wybrać schody platformowe, a kiedy lepsza będzie wieża modułowa?

Schody platformowe wygrywają przy projektach do 8 m wysokości, gdzie liczy się szybkość montażu i ograniczony budżet. Wieża modułowa wchodzi do gry, gdy planowane obciążenie przekracza 2 kN/m², a na górze musi jednocześnie pracować więcej niż dwóch ludzi z ciężkim sprzętem. Granicę opłacalności wyznacza też czas użytkowania powyżej 6 miesięcy oraz potrzeba późniejszej rozbudowy o kolejne kondygnacje.

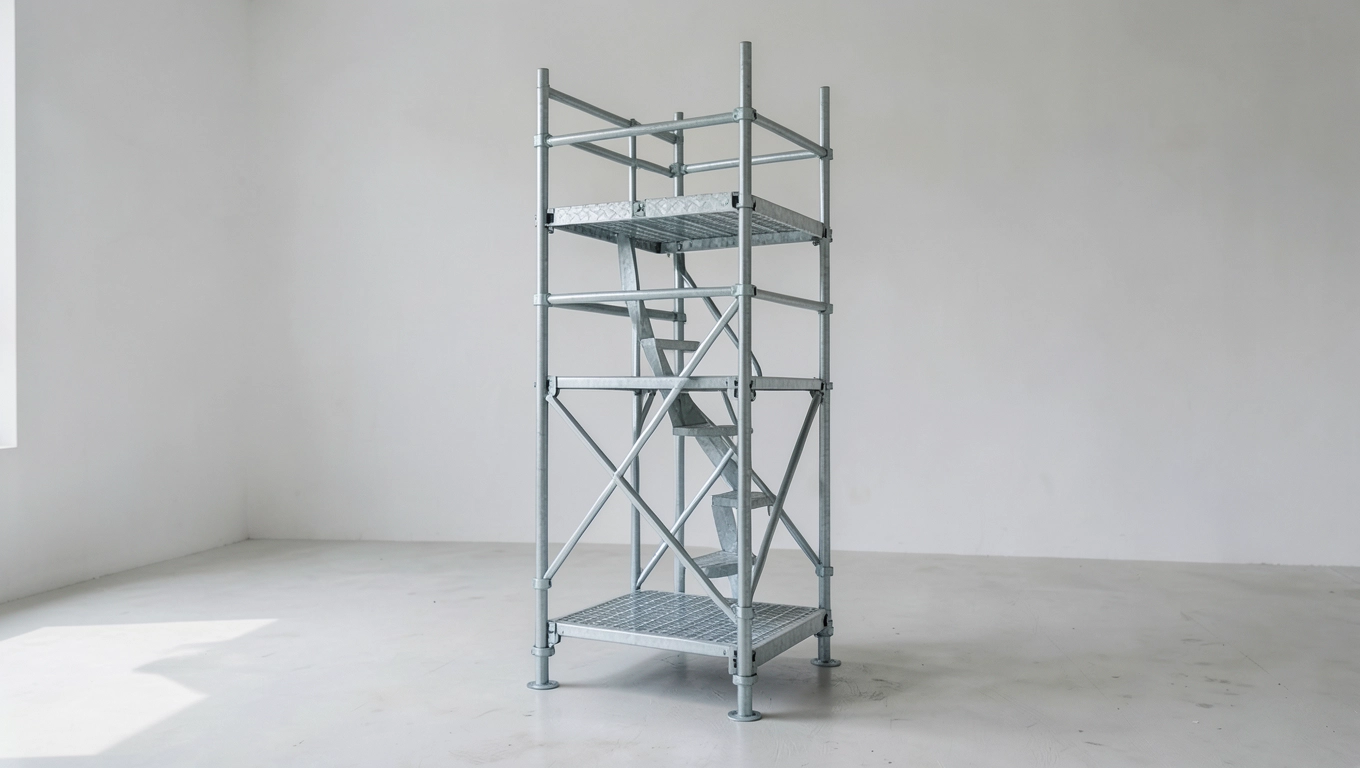

Wieże schodowe budowlane z rusztowania modułowego

Modułowa wieża schodowa powstaje z tych samych rur, łączników i podestów co rusztowanie fasadowe, ale montowana jako samodzielna klatka komunikacyjna. Konstrukcja ramowa oparta na stężeniach pionowych i poziomych zapewnia sztywność porównywalną ze schodami betonowymi przy dziesięciokrotnie krótszym czasie realizacji. Klasa obciążenia 3 (2 kN/m²) wystarcza dla ruchu pieszego i lekkich wózków, natomiast klasa 4 (3 kN/m²) i 5 (7,5 kN/m²) obsługuje już transport palet z materiałami.

Prefabrykowane elementy skracają montaż na placu budowy do 45 minut dla segmentu 6 m. Pojedyncze ramy o wymiarach 2,0 × 1,0 m łączy się za pomocą klinów lub śrub zaciskowych, a stopnie aluminiowe z antypoślizgową ryflowaną powierzchnią wpinają się w otwory bez dodatkowych narzędzi. Możliwość rozbudowy o kolejne moduły do wysokości 24 m czyni tę technologię konkurencyjną wobec tradycyjnych klatek żelbetowych przy obiektach tymczasowych.

Zastosowania obejmują remonty szpitali, gdzie ciągłość komunikacji musi zostać zachowana, oraz budowy mostów i wiaduktów z dostępem od dołu. Wieże schodowe budowlane świetnie sprawdzają się też przy wznoszeniu budynków wielokondygnacyjnych, gdzie zastępują tymczasowe schody drewniane i zapewniają jednoczesny transport czterech pracowników z narzędziami. Wewnętrzna balustrada na wysokości 1,1 m oraz krawężnik o wysokości 0,15 m chronią przed upadkiem narzędzi i materiałów.

Przy wysokościach powyżej 8 m wymagany jest projekt indywidualny sporządzony przez osobę z uprawnieniami budowlanymi, uwzględniający obciążenia wiatrem w strefie I-III wg PN-EN 1991-1-4 oraz nośność gruntu pod stopami rusztowania. Brak takiego projektu stanowi jedną z głównych przyczyn wypadków przy pracach na wysokości, odpowiadając za 23% wszystkich zdarzeń zgłaszanych do Państwowej Inspekcji Pracy.

Łączniki klinowe pracują cicho i nie wymagają kluczy, ale gorzej znoszą powtarzalny demontaż. Przy konstrukcjach przenoszonych między budowami częściej sprawdzają się łączniki śrubowe z momentem dokręcenia 60 Nm.

Schody budowlane na rusztowanie komponenty i konfiguracje

Kompletny zestaw wieży modułowej zawiera ramy pionowe, stężenia ukośne, podesty robocze z klapą wejściową, bortnice, słupki poręczowe oraz deski burtowe. Stopnie o szerokości 80 cm i głębokości 22 cm mieszczą stopę roboczą w bucie rozmiaru 46, a odległość między kondygnacjami wynosi standardowo 2,0 m. Warianty z podestem pośrednim co 1,0 m są dostępne dla osób o ograniczonej ruchomości lub przy transporcie długich elementów.

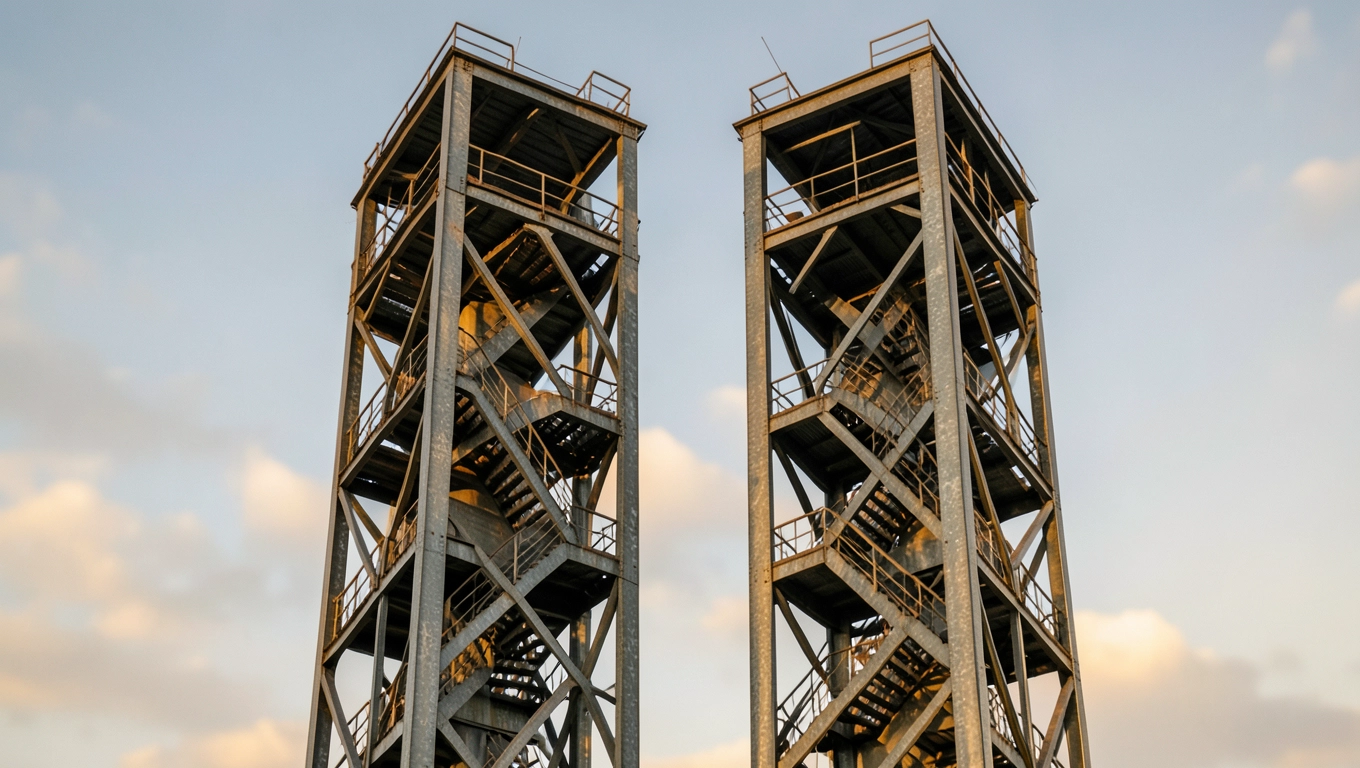

Wieże schodowe publiczne i awaryjne przepisy oraz zastosowanie

Konstrukcje obsługujące ruch publiczny różnią się od budowlanych przede wszystkim wymaganiami ewakuacyjnymi i obciążeniami tłumu. Wieże schodowe publiczne pracują przy okazjach takich jak koncerty plenerowe, targi branżowe, stacje kolejowe w przebudowie czy festiwale, gdzie natężenie ruchu sięga 120 osób na minutę. Parametry techniczne narzucają tu rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz norma PN-EN 1991-1-1 definiująca obciążenia użytkowe w obiektach publicznych.

Minimalna szerokość biegu schodowego wynosi 1,2 m dla obiektów obsługujących do 200 osób, 1,5 m do 400 osób i 1,8 m powyżej 400 osób. Stopnie muszą mieć wysokość nie większą niż 17,5 cm i głębokość co najmniej 28 cm, co odpowiada wzorcowi 2h + s = 60-65 cm zapewniającemu wygodne pokonywanie różnicy poziomów. Balustrady o wysokości 1,1 m z wypełnieniem uniemożliwiającym wspinanie się dzieciom chronią przed upadkiem z wysokości powyżej 0,5 m.

Wieże awaryjne pełnią funkcję dróg ewakuacyjnych w szkołach, szpitalach i centrach handlowych podczas pożaru lub awarii głównej klatki schodowej. Ich parametry są ostrzejsze: nośność 5,5-7,5 kN/m² pozwala na jednoczesne przemieszczanie się osób w panice, a kratka stopni o wymiarze 30 × 30 mm uniemożliwia zakleszczenie obcasów. Ciągłe poręcze bez przerw na wysokości 0,9 i 1,1 m oraz zabezpieczenia uniemożliwiające wejście dzieciom poniżej 6 lat stanowią standard w obiektach edukacyjnych.

Wieże schodowe ewakuacyjne w szpitalach i szkołach podlegają regularnym przeglądom co 12 miesięcy wykonywanym przez osobę z uprawnieniami budowlanymi. Brak aktualnego protokołu stanowi podstawę do wstrzymania użytkowania obiektu przez nadzór budowlany.

Porównanie czterech podstawowych typów wież schodowych:

Checklista wyboru wieży schodowej 8 pytań przed zakupem

• Jaka wysokość robocza i ile kondygnacji będzie potrzebnych?
• Czy konstrukcja obsłuży jednocześnie pracowników i materiały?
• Jakie obciążenie użytkowe wynika z normy PN-EN 12811?
• Czy potrzebny jest projekt indywidualny przy >8 m?
• Aluminium czy stal co ważniejsze: masa czy trwałość?
• Jak często wieża będzie przenoszona między lokalizacjami?
• Czy wymagana jest odporność ogniowa R30 lub R60?
• Jaki jest realny budżet w przeliczeniu na miesiąc użytkowania?

Jak dobrać rusztowanie schodowe do wysokości i obciążenia?

Wybór konkretnego rozwiązania zaczyna się od odpowiedzi na pytanie, ile osób i jakie materiały będą korzystać z wieży jednocześnie. Schody platformowe udźwigną dwóch malarzy z wiadrami, ale nie paletę z pustakami. Wieża modułowa klasy 5 obsłuży czterech murarzy z wózkiem, lecz wymaga kotwienia co 4 m wysokości i zajmuje więcej miejsca na placu budowy. Zasada jest prosta: im wyższe obciążenie i dłuższy czas użytkowania, tym cięższa i droższa konstrukcja.

Przy wysokości do 4 m i krótkim remoncie sprawdzi się lekka wieża aluminiowa za 180-260 zł/m², montowana przez jednego pracownika w ciągu kwadransa. Projekt do 8 m bez transportu materiałów obsłuży segment stalowy klasy 3, natomiast powyżej 8 m wchodzi w grę wyłącznie konstrukcja modułowa z projektem indywidualnym, kotwieniem i odbiorem przez kierownika budowy. Każdy dodatkowy metr wysokości podnosi koszt o 8-12% ze względu na większą liczbę stężeń i ram.

Warto przed zakupem zweryfikować trzy rzeczy: certyfikat zgodności z PN-EN 12810 dla całego zestawu, protokół odbioru UDT lub TÜV na elementy nośne oraz instrukcję montażu w języku polskim. Brak któregokolwiek z tych dokumentów dyskwalifikuje konstrukcję w oczach nadzoru budowlanego i ubezpieczyciela.

Montaż krok po kroku dla wieży do 6 m bez projektu indywidualnego:

1. Rozłóż ramy dolne na wyrównanym podłożu z podkładkami drewnianymi lub stopami regulowanymi.
2. Połącz ramy stężeniami pionowymi i poziomymi, sprawdzając poziomicą odchylenie nie większe niż 1%.
3. Zamontuj stopnie schodowe zaczynając od dołu, każdy zabezpieczając zawleczką sprężystą.
4. Ustaw pomosty robocze z klapą wejściową na każdej kondygnacji.
5. Zamontuj słupki poręczowe na wysokości 1,1 m i krawężniki o wysokości 0,15 m.
6. Kotwy w ścianie rozmieszczaj w siatce nie rzadszej niż 4 × 4 m, używając śrub M12 z podkładką 100 × 100 mm.
7. Wykonaj odbiór zapisując wyniki w dzienniku rusztowania.

Realny przykład z praktyki inżynierskiej: remont oddziału pediatrycznego w szpitalu wojewódzkim wymagał schodów ewakuacyjnych o nośności 5,5 kN/m² przy różnicy poziomów 9 m. Zastosowano wieżę modułową klasy 5 z poszerzonym pomostem 1,6 m i dodatkowym spocznikiem co 4 stopnie, co obniżyło zmęczenie personelu o 25% w porównaniu z wąskimi schodami platformowymi. Koszt inwestycji wyniósł 47 tys. zł przy 8-tygodniowym okresie użytkowania i zwrócił się w postaci skróconych przestojów sal operacyjnych.

Dobór rusztowania regulowanego na schody to suma trzech decyzji: technicznej (parametry nośności i wysokości), formalnej (projekt, odbiór, przepisy) oraz ekonomicznej (zakup kontra wynajem). Każda z nich wpływa na pozostałe, dlatego warto przejść przez wszystkie etapy z ekspertem dysponującym uprawnieniami budowlanymi i doświadczeniem w realizacjach powyżej 8 m.

Źródła danych i przepisów: PN-EN 12810-1:2010 (Rusztowania robocze Rusztowania z elementów prefabrykowanych), PN-EN 12811-1:2007 (Rusztowania Wymagania użytkowe), PN-EN 1991-1-1:2008 (Oddziaływania na konstrukcje), rozporządzenie Ministra Infrastruktury z 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych (Dz.U. 2003 nr 47 poz. 401), raporty GUS dotyczące wypadków przy pracy, dane PIP za lata 2020-2024. Adresy źródeł: isap.sejm.gov.pl, sip.lex.pl, extranet.who.int/osh, gddkia.gov.pl.
