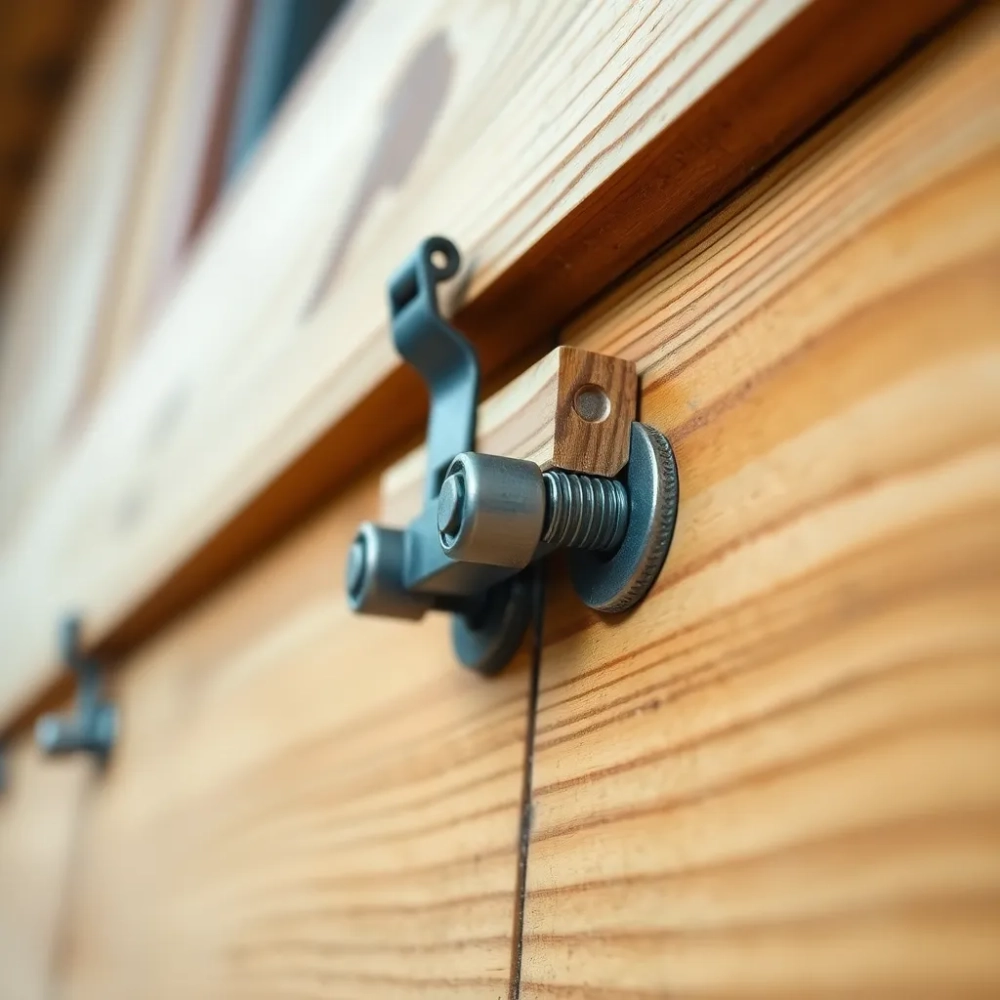

System montażu elewacji drewnianej: konsole, klipsy i wkręty, które naprawdę trzymają

Widoczne łebki wkrętów, rdzawe zacieki spływające po deskach, deski wypaczające się po pierwszej zimie to najczęstsze powody, dla których elewacja drewniana przestaje cieszyć oko znacznie wcześniej, niż zapowiadali to producenci. Problem rzadko leży w samym drewnie; niemal zawsze winowajcą okazuje się źle dobrany lub nieprawidłowo zainstalowany system montażu elewacji drewnianej. Gdy mechanika mocowania współgra z fizyką drewna, elewacja oddycha, pracuje i zachowuje nienaganną geometrię przez długie lata bez śladów korozji i bez brzydkich punktów przebicia na licu deski.

• Konsole elewacyjne do drewna: pasywne, przesuwne i ukryte klipsy
• Jak dobrać wkręty i łączniki do gatunku drewna oraz profilu deski
• Błędy montażowe, które niszczą drewnianą elewację

Konsole elewacyjne do drewna: pasywne, przesuwne i ukryte klipsy

Konsole to kręgosłup każdej wentylowanej elewacji drewnianej. Pełnią jednocześnie trzy funkcje: przenoszą obciążenie wiatrem i ciężarem własnym na ścianę, korygują nierówności podłoża do 300 mm w jednym cyklu, a przede wszystkim tworzą szczelinę powietrzną od 20 do 50 mm, bez której drewno zaczyna gnić od wewnątrz. Wbrew pozorom nie są one elementem opcjonalnym bez konsoli nie da się uzyskać ani równej płaszczyzny, ani ciągłego przepływu powietrza za deskami.

Podział zaczyna się od sztywności mocowania. Konsole pasywne (ECO, PP, BMN, BLN) stanowią punkt stały nie pozwalają legarowi na ruch wzdłużny, więc sprawdzają się przy lekkich profilach i krótkich odcinkach ścian. W strefach narożnych, ościeżnicach oraz tam, gdzie łączą się dwa pola elewacji, montuje się konsole przesuwne (KP, KF), które dają legarowi swobodę przesuwu od 20 do 40 mm. To właśnie one przejmują naprężenia powstające, gdy modrzew syberyjski rośnie o 2-3% w kierunku włókien przy zmianie wilgotności z 12 na 20%.

Nośność pojedynczej konsoli waha się od 30 do 80 kg, a przy rozstawie legarów co 60 cm i konsolach co 80 cm wychodzi około 4-5 sztuk na metr kwadratowy. Aluminium, z którego wykonuje się konsole, jest materiałem niepalnym w klasie A1, co ma znaczenie przy wymaganiach ITB dotyczących rozprzestrzeniania ognia po elewacji (PN-EN 13501-1). Stal ocynkowana działa podobnie nośnie, ale szybciej koroduje w środowisku przemysłowym i nadmorskim tam jedynym rozsądnym wyborem pozostaje aluminium lub stal nierdzewna A2/A4.

Klipsy ukryte (BeziFix, Gecko, EUROTEC Pacify) stanowią osobną filozofię montażu. Działają na zasadzie wpustu: deska wchodzi w rowek klipsa, a sam klips przykręcany jest do legara jednym wkrętem nierdzewnym. Na licu nie pozostaje żaden punkt mocowania, więc cała elewacja sprawia wrażenie monolitu. System ten ma jednak twarde ograniczenie: pasuje wyłącznie do profili z fazowanymi lub wrębowanymi krawędziami i nie toleruje desek o niestandardowej geometrii. Cena idzie w górę o 40-70 zł/m² w porównaniu z montażem klasycznym, ale efekt wizualny zdejmuje z inwestora konieczność szlifowania i retuszowania łebków.

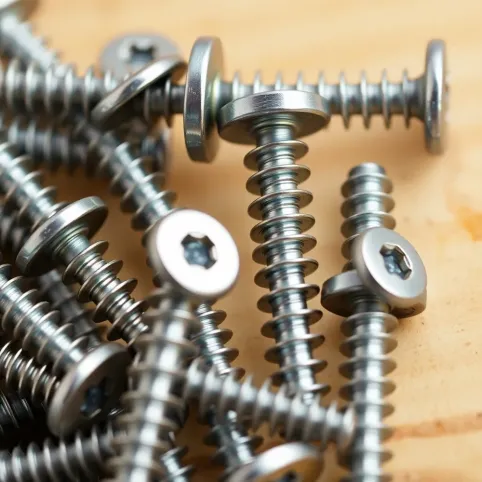

Jak dobrać wkręty i łączniki do gatunku drewna oraz profilu deski

Wkręt w elewacji drewnianej nie jest zwykłym elementem złącznym to część składowa układu, który musi tolerować cykliczne zmiany wilgotności, promieniowanie UV i obciążenia termiczne. Pierwsza zasada mówi, że każdy wkręt wchodzący w kontakt z drewnem i wodą opadową powinien być wykonany ze stali nierdzewnej A2 (warunki lądowe) lub A4 (środowisko agresywne, baseny, okolice chloru). Zwykły wkręt ocynkowany zaczyna korodować po 12-24 miesiącach, a produkty korozji tlenki żelaza barwią drewno na ciemnobrązowo i nie dają się usunąć.

Średnica i długość wkrętu rosną wraz z gęstością drewna. Dla świerku i sosny o ciężarze właściwym 380-500 kg/m³ wystarczą wkręty 5,0 × 60 mm przy montażu czołowym. Modrzew syberyjski (660-750 kg/m³) i termodrewno (po obróbce termicznej traci masę do 400 kg/m³, ale twardnieje) wymagają już wkrętów 6,0 × 80 mm lub 7,2 × 100 mm. Dla cedru i okume, drewna o wyraźnym kierunku włókien, zaleca się wstępne nawiercanie otworów 0,7 × średnica wkrętu bez tego ryzyko pęknięcia przy montażu dochodzi do 30%.

Kluczowy jest też moment dokręcania. Zbyt mocno wkręcony wkręt w drewnie miękkim rozgniata włókna wokół łba i tworzy miejsce gromadzenia wody; zbyt luźny zostawia mikroszczelinę, w którą wnika wilgoć. Wkręty z końcówką samogwintującą i zredukowanym rdzeniem pozwalają uzyskać stabilny moment bez szarpania włókien warto szukać oznaczeń „slim fit" lub „reduced shank" w kartach technicznych.

Łączniki do podkonstrukcji dzielą się na kotwy mechaniczne (do betonu i cegły pełnej), kotwy wklejane (do cegły kratówki i betonu komórkowego) oraz wkręty ramowe (do drewna i stali). Każdy z nich ma określoną nośność na wyrywanie kotwa M10 w betonie C20/25 wyciąga się przy około 4,5 kN, co w zupełności wystarcza dla typowej elewacji. W strefie cokołowej, gdzie wilgotność jest największa, warto przejść z aluminium na stal nierdzewną lub użyć konsoli kompozytowych, które nie tworzą pary galwanicznej z wkrętem.

Uwaga projektowa: w warunkach polskich szczelina wentylacyjna za elewacją drewnianą powinna wynosić minimum 20 mm dla budynków niskich i 30-40 mm dla budynków powyżej 8 m lub w strefach wiatrowych III i IV (wg PN-EN 1991-1-4). Węższa szczelina nie zapewni wymiany powietrza potrzebnej do odprowadzenia wilgoci technologicznej i kondensacyjnej.

Błędy montażowe, które niszczą drewnianą elewację

Najczęstszy błąd to rezygnacja z konsoli na rzecz bezpośredniego mocowania legarów do ściany kołkami. Efekt jest natychmiastowy: legar leży na tynku, szczelina wentylacyjna spada do zera, a każdy cykl zamakania-zamarzania rozpycha połączenie. Po dwóch sezonach widać ciemne smugi wzdłuż legarów, po pięciu gniazda grzybni w miejscach, gdzie woda nie mogła odparować. Konsole nie są kosztem są ubezpieczeniem geometrii całej ściany.

Drugie, równie powszechne uchybienie to stosowanie wkrętów z łbem stożkowym bez uprzedniego rozwiercenia. Stożek wciskany w miękkie drewno (świerk, sosna) rozłupuje włókna nawet na głębokość 30 mm, a po sezonie obserwujemy pęknięcia wychodzące promieniście od łba. W twardym drewnie (modrzew, dąb) łeb stożkowy wymaga pogłębienia, inaczej deska pęka wzdłuż włókien przy pierwszym skurczu. Łeb płaski z podkładką EPDM rozkłada siłę na większą powierzchnię i eliminuje to ryzyko.

Trzecia pułapka kryje się w braku impregnacji cięć i otworów. Każde miejsce, w którym piła lub wiertło naruszyło strukturę drewna, odsłoniło świeże, niezabezpieczone włókna. Tam wnika woda kapilarnie nawet gdy lico deski pokryte jest fabrycznym lazurem. Olej impregnacyjny lub lazura penetrująca nakładana pędzlem na każdy otwór i każde cięcie wydłuża żywotność węzłów krytycznych o kilka lat.

Czwarty, wyjątkowo kosztowny błąd to sztywne mocowanie desek o dużej ruchomości wzdłużnej. Sosna i świerk na desce o szerokości 145 mm i długości 4 m potrafią zmienić wymiar o 6-8 mm między latem a zimą. Jeżeli każda deska przykręcona jest na sztywno z obu stron, naprężenia kumulują się i w końcu rozrywają mocowanie albo paczą deskę. Rozwiązanie to klips z luzem wzdłużnym lub wkręt mocowany w otworze podłużnym (fasada „pływa" po konsolach przesuwnych).

Piąty problem dotyczy narożników i styków z ościeżnicami. To w tych miejscach elewacja drewniana pracuje najintensywniej promieniowanie słoneczne pada pod różnym kątem, a woda spływa z dwóch stron. Standardowy błąd to brak dylatacji 10-15 mm między końcem deski a ościeżnicą. Bez niej deska wchodzi w kontakt z aluminium lub PVC i przy pierwszym większym skurczie wyrywa wkręt albo pęka w narożniku. Dylatacja wypełniona taśmą rozprężną lub listwą krawędziową rozwiązuje sprawę na dekadę.

Szósty błąd wynika z oszczędności na rozstawie konsoli. Teoretycznie 80 cm wystarczy dla lekkiego profilu świerkowego. Praktyka pokazuje, że ugięcie legara przy rozstawie 80 cm i obciążeniu wiatrem 0,6 kN/m² daje 2,5 mm ugięcia widocznego gołym okiem na płaszczyźnie deski. Rozstaw 60 cm redukuje ugięcie do 0,9 mm, a 50 cm do 0,5 mm to różnica między elewacją prostą a elewacją z subtelnymi falami. Na ścianach południowych i zachodnich, narażonych na intensywne nasłonecznienie, warto gęściej.

Siódmy, rzadziej omawiany problem to montaż w temperaturze poniżej 5°C. Wkręty wkręcane w zmrożone drewno pękają włókna na większą głębokość niż w drewnie ciepłym i elastycznym. Po ociepleniu drewno „oddycha", ale mikropęknięcia wokół wkrętu już nie znikają. Tamtędy wnika woda i zaczyna się lokalna korozja. Montaż w warunkach zimowych wymaga wstępnego podgrzewania końcówek desek lub przesunięcia prac na okres bez mrozu.

Checklista zakupowa: konsole aluminiowe (pasywne + przesuwne w proporcji 1:3), legary świerkowe lub sosnowe klasy C24 impregnowane ciśnieniowo, wkręty A2/A4 z podkładką EPDM, klipsy ukryte w liczbie 14-17 szt./m², impregnat do cięć i otworów, taśma rozprężna do dylatacji, kotwy mechaniczne dopasowane do podłoża (M10 do betonu, M12 do cegły kratówki).

Wskazówka dla wykonawców: przy powierzchniach powyżej 200 m² elewacji opłaca się zamawiać konsole i klipsy w opakowaniach zbiorczych (karton 100-200 szt.), co obniża koszt jednostkowy o 15-20%. Termin dostawy w sezonie (kwiecień-wrzesień) to zwykle 5-10 dni roboczych; poza sezonem 2-3 dni. Warto planować dostawy z wyprzedzeniem, bo konsole niestandardowe (wysokość powyżej 200 mm) bywają produkowane na zamówienie z terminem 3-4 tygodni.

System montażu elewacji drewnianej to nie pojedynczy produkt, ale sekwencja pięciu decyzji: wybór konsoli pod kątem nośności i materiału, dobór łączników do podłoża, dopasowanie wkrętów i klipsów do gatunku drewna, zapewnienie szczeliny wentylacyjnej i wreszcie przemyślany montaż chroniący przed pracą drewna. Każda z tych decyzji wpływa na kolejne i na końcowy efekt wizualny oraz trwałość. Świadomy inwestor, który poświęci kilka godzin na przeanalizowanie kart technicznych i porównanie parametrów, oszczędzi później wielu sezonów szlifowania, retuszowania i wymiany pojedynczych desek.

Dane techniczne, normy i źródła: PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 13501-1 (klasyfikacja ogniowa), ITB Warunki Techniczne Wykonania i Odbioru Robót Budowlanych, katalogi techniczne producentów systemów elewacyjnych (Sihga, Eurotec, Fischer), dane gęstości drewna wg PN-EN 350-2, normy dotyczące łączników ze stali nierdzewnej wg PN-EN ISO 3506-1. Strony referencyjne: sibga.com, eurotec.team, fischer-international.com, itb.pl.
