Wymiary paneli fotowoltaicznych 400W – kompletny przewodnik

Wymiary paneli fotowoltaicznych 400W to najczęściej wyszukiwany parametr przez osoby planujące montaż na dachu domu jednorodzinnego. Standardowy moduł 400W mieści się zazwyczaj w przedziale 1722-1755 mm długości oraz 1134-1135 mm szerokości, przy grubości ramy 30-35 mm i masie 19,5-22 kg. Te wymiary wynikają bezpośrednio z konstrukcji ogniw M10 (182 mm) ułożonych w macierz 6×10 lub half-cut w konfiguracji 120 półogniw. Zrozumienie tych zależności pozwala precyzyjnie zaplanować liczbę modułów na dostępnej powierzchni dachowej i uniknąć kosztownych niespodzianek przy montażu.

• Standardowe wymiary modułów PV od 300 do 750 Wp zestawienie zbiorcze
• Wymiary paneli 400W w zależności od rozmiaru ogniwa (M10, M12)
• Wymiary paneli 400W a montaż, waga i dopasowanie do dachu
• Ile paneli 400W zmieści się na dachu praktyczny kalkulator
• Nietypowe wymiary paneli fotowoltaicznych
• Porównanie: standardowy panel 400W vs duży moduł 600W
• Checklist przed zakupem paneli fotowoltaicznych
• Najczęstsze pytania inwestorów o wymiary paneli 400W
• Wymiary paneli 400W a polskie przepisy budowlane

Standardowe wymiary modułów PV od 300 do 750 Wp zestawienie zbiorcze

Powyższe zakresy obejmują większość modułów monokrystalicznych typu PERC oraz nowszych konstrukcji TOPCon i HJT. Warto zwrócić uwagę na skok szerokości przy panelach 455 W i większych tam producenci utrzymują 1134 mm, ale rosnąca moc wymaga wydłużenia modułu lub zwiększenia liczby ogniw. Moduły powyżej 600 W osiągają długość przekraczającą 2 metry, co wprowadza istotne ograniczenia logistyczne i montażowe.

Grubość ramki dlaczego 30 vs 40 mm ma znaczenie

Rama modułu PV wykonana jest najczęściej ze stopu aluminium 6005-T6 i pełni podwójną funkcję: mechaniczną (przenosi obciążenia wiatrem i śniegiem zgodnie z Eurokodem 9) oraz montażową (stanowi bazę do mocowania klem). Różnica 10 mm w grubości ramy wpływa na głębokość klemy wymaganej w systemie montażowym, a w konsekwencji na wysokość całego zestawu nad dachem. W praktyce rama 35 mm stanowi kompromis między sztywnością a masą, ale przy dachach o niskim kącie nachylenia (poniżej 15°) lepsza jest rama 40 mm.

Moduły szkło-szkło (bifacjalne) są grubsze o 2-5 mm od standardowych szkło-etylen-octan winylu (EVA), ponieważ zamiast folii tylnej stosuje się drugą tafle szkła hartowanego o grubości 2,0-2,5 mm. Ta dodatkowa warstwa zwiększa masę modułu o 1,5-3 kg, ale poprawia odporność na degradację PID i LID, wydłużając gwarancję mocy do 30 lat.

Wymiary paneli 400W w zależności od rozmiaru ogniwa (M10, M12)

Wymiary paneli fotowoltaicznych 400W wynikają z rozmiaru zastosowanych ogniw. Moduły z ogniwami M10 (182,0 × 182,0 mm, w wersji half-cut 182,0 × 91,0 mm) ułożonymi w konfiguracji 6 rzędów po 20 półogniw osiągają wymiar 1722 × 1134 mm i masę około 21 kg. Z kolei panele z ogniwami M12 (210,0 × 210,0 mm, po cięciu 210,0 × 105,0 mm) w układzie 5 × 18 półogniw mierzą 1862 × 1134 mm i ważą 22,5 kg.

Skąd ta różnica? Ogniwo M12 ma powierzchnię aktywną o 33% większą niż M10, co pozwala uzyskać wyższą moc przy mniejszej liczbie ogniw w module. Jednak fizyka półprzewodników wymusza kompromis większe ogniwo generuje wyższy prąd (Impp rzędu 13,2 A dla M12 vs 10,5 A dla M10), co przekłada się na większe straty omiczne w szynach zbiorczych i wymaga inwertera o wyższym maksymalnym prądzie wejściowym MPPT.

Wpływ rozmiaru ogniwa na sprawność modułu

Sprawność konwersji ogniwa M10 w technologii TOPCon sięga 24,0-24,8%, natomiast M12 w tej samej technologii osiąga 23,5-24,2%. Paradoks? Nie do końca. Mniejsze ogniwo M10 ma krótszą drogę prądu do elektrody, co zmniejsza rezystancję szeregową i podnosi napięcie obwodu otwartego (Voc) o około 1,5%. Z drugiej strony M12 lepiej radzi sobie w warunkach słabego oświetlenia dzięki wyższemu prądowi zwarcia (Isc), co daje lepszy uzysk w pochmurne dni.

Dla inwestora oznacza to prosty wybór: na dach z ograniczoną powierzchnią lepszy będzie panel M10 (wyższa sprawność modułu 21,5-22,5% vs 20,8-21,8% dla M12), natomiast na dużą powierzchnię gruntową M12 (niższy koszt zainstalowany za 1 Wp). Różnica w uzysku rocznym sięga 2-4% na korzyść M10, ale różnica w cenie modułu to 8-12% na korzyść M12.

Wymiary paneli 400W a montaż, waga i dopasowanie do dachu

Wymiary paneli 400W bezpośrednio wpływają na trzy kwestie montażowe: rozmiar potrzebnej powierzchni, liczbę punktów mocowania oraz dobór szyny montażowej. Moduł 1722 × 1134 mm wymaga co najmniej 1,95 m² powierzchni dachowej brutto, ale realnie 2,10-2,25 m² ze względu na wymagane odstępy między modułami (minimum 2 cm wzdłuż krótszego boku) oraz margines bezpieczeństwa 15-20 cm od krawędzi dachu, kalenicy i okapu.

Dlaczego te marginesy są tak ważne? Strefa krawędziowa dachu (do 1 m od krawędzi) jest narażona na ssanie wiatrowe o sile 1,8-2,5 razy większej niż strefa środkowa, zgodnie z normą PN-EN 1991-1-4. Montaż paneli w tej strefie bez dodatkowego mocowania grozi ich zerwaniem przy wichurze o prędkości 100 km/h, co w Polsce zdarza się średnio 2-3 razy w roku. Zachowanie marginesu 20 cm zmniejsza ryzyko i jednocześnie ułatwia komunikację na dachu podczas serwisu.

Waga paneli 400W obciążenie konstrukcji dachu

Standardowy panel 400W waży 19,5-22,0 kg, co w przeliczeniu na metr kwadratowy powierzchni modułu daje 10,0-11,3 kg/m². Jednak rzeczywiste obciążenie dachu uwzględnia masę konstrukcji montażowej (2,5-4,0 kg/m²), co łącznie daje 12,5-15,3 kg/m². Dla porównania: pokrycie z dachówki ceramicznej waży 40-55 kg/m², więc typowa więźba dachowa zaprojektowana zgodnie z PN-EN 1991-1-1 jest w stanie udźwignąć instalację PV bez dodatkowego wzmocnienia.

Moduły szkło-szkło są cięższe o 1,5-3,0 kg od standardowych, co przekłada się na 10-15% wzrost obciążenia powierzchniowego. Na dachach o konstrukcji krokwiowej 8 × 16 cm z rozstawem 90 cm (typowych dla budynków z lat 1995-2010) dodatkowe 2 kg/m² to wartość pomijalna. Natomiast na dachach z lekką więźbą kratownicową lub stropodachach wentylowanych każdy kilogram ma znaczenie tam lepiej sprawdzą się moduły standardowe.

Wymiary a dobór inwertera

Większe moduły o wyższym prądzie roboczym wymagają inwertera z MPPT o wyższym maksymalnym prądzie wejściowym. Panel 400W z ogniwem M12 generuje prąd Impp rzędu 13,2-13,5 A, podczas gdy klasyczny MPPT w inwerterze stringowym obsługuje zwykle 12,5-13,0 A na wejście. Przekroczenie tego limitu powoduje obcinanie mocy (clipping) i straty w uzysku sięgające 3-5% rocznie.

Rozwiązanie? Albo inwerter z MPPT 14-16 A (nowsze modele hybrydowe), albo podłączenie mniejszej liczby modułów do jednego stringa. Trzy moduły M12 w szeregu dają napięcie około 130 V i prąd 13,3 A, co mieści się w specyfikacji większości falowników. Pięć modułów w szeregu to już 216 V przy tym samym prądzie wartość na granicy bezpieczeństwa dla wielu inwerterów.

Ile paneli 400W zmieści się na dachu praktyczny kalkulator

Obliczenie liczby paneli 400W na dachu wymaga uwzględnienia wymiarów modułu, odstępów montażowych i stref bezpieczeństwa. Przyjmijmy typowy dach dwuspadowy o powierzchni 40 m² na połaci południowej, kąt nachylenia 35°, bez okien połaciowych i kominów.

Krok 1 powierzchnia użytkowa: Od całkowitej powierzchni 40 m² odejmij strefy wyłączone: pas 15 cm wzdłuż okapu (0,9 m²), pas 20 cm wzdłuż kalenicy (1,2 m²), pasy 20 cm wzdłuż szczytów (2 × 0,8 m² = 1,6 m²). Zostaje 40 3,7 = 36,3 m² powierzchni użytecznej.

Krok 2 powierzchnia jednego modułu z odstępami: Panel 1722 × 1134 mm + odstęp 2 cm z każdej strony = 1742 × 1154 mm = 2,01 m².

Krok 3 orientacyjna liczba paneli: 36,3 m² ÷ 2,01 m² = 18 paneli. Realnie, po uwzględnieniu kształtu dachu i konieczności ominięcia ewentualnych przeszkód, zmieści się 14-16 paneli, co daje moc 5,6-6,4 kWp.

Tolerancja wymiarowa dlaczego ±3 mm wpływa na montaż

Norma IEC 61215 dopuszcza odchylenie wymiarów modułu o ±3 mm od wartości nominalnej. W praktyce oznacza to, że panel o deklarowanej szerokości 1134 mm może mieć realnie od 1131 do 1137 mm. Przy 20 panelach ustawionych w rzędzie wzdłuż dachu różnica między skrajnymi wartościami sięga 12 cm to już odstęp, który widać gołym okiem i który może powodować problemy z estetyką montażu.

Jak sobie z tym radzić? Systemy montażowe premium (klemy teleskopowe, szyny z regulacją) pozwalają na kompensację odchyleń rzędu ±10 mm. Tańsze systemy z sztywnymi klemami wymagają precyzyjnego rozmierzenia przed montażem warto wtedy zmierzyć każdy panel z osobna i ułożyć go w miejscu, gdzie tolerancja ma najmniejsze znaczenie (zazwyczaj środek rzędu).

Nietypowe wymiary paneli fotowoltaicznych

Nie każdy dach zmieści standardowy moduł 1722 × 1134 mm. Wąskie połacie, lukarny, daszki nad garażem czy zabudowy tarasowe wymagają paneli o wymiarach pośrednich 1,35-1,47 m długości i 0,99-1,06 m szerokości. Te moduły o mocy 200-330 W pozwalają dokończyć instalację tam, gdzie standardowy panel się nie mieści lub wymuszałby rezygnację z cennej powierzchni.

Moduły elastyczne z cienką warstwą (CIGS lub amorficzny krzem) mają grubość zaledwie 2-3 mm i masę 3,5-5,5 kg/m², co pozwala montować je na powierzchniach zakrzywionych lub tam, gdzie obciążenie konstrukcji jest krytyczne. Ich sprawność jest niższa (15-18% vs 21-22% dla monokrystalicznych), ale w zastosowaniach mobilnych (kampery, łodzie, jachty) nie ma konkurencji.

Minipanele balkonowe 400-800 Wp

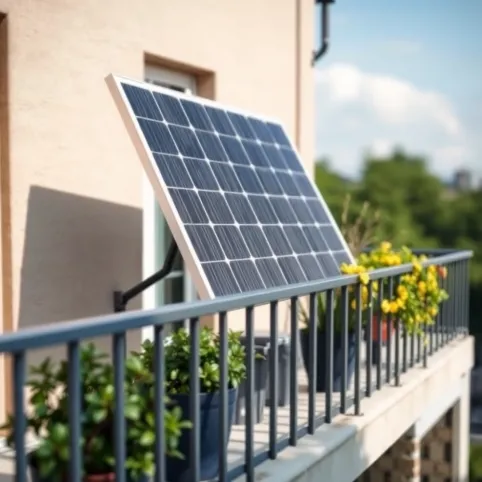

Segment mikroinstalacji plug & play w Polsce dynamicznie rośnie od 2023 roku. Typowy zestaw balkonowy składa się z 1-2 paneli o mocy 400 W każdy (wymiary około 1722 × 1134 mm lub kompaktowe 1500 × 700 mm), mikroinwertera o mocy 600-800 W i okablowania z wtyczką Schuko. Całość waży 22-28 kg i mieści się na balkonie o powierzchni 2,5-3,0 m².

Uwaga prawna: od 1 sierpnia 2024 roku w Polsce obowiązuje zgłoszenie mikroinstalacji do operatora sieci dystrybucyjnej (OSD) dla instalacji do 800 W, bez konieczności uzyskania pozwolenia na budowę. Instalacje powyżej 800 W wymagają zgłoszenia przyłączeniowego i umowy kompleksowej. Instalacje gruntowe powyżej 6,5 kWp wymagają pozwolenia na budowę zgodnie z art. 29 Prawa budowlanego.

Porównanie: standardowy panel 400W vs duży moduł 600W

Standardowy panel 400W wygrywa na dachach skośnych, gdzie liczy się każdy centymetr i gdzie mniejszy ciężar ułatwia pracę ekipy montażowej. Duży moduł 600W lepiej sprawdza się na farmach gruntowych i dużych dachach płaskich, gdzie można go ułożyć w poziomie bez obaw o stabilność i gdzie niższy koszt instalacyjny za 1 Wp rekompensuje wyższe wymagania logistyczne.

Checklist przed zakupem paneli fotowoltaicznych

• Typ dachu: skośny (kąt 15-55°) vs płaski (0-10°). Kąt wpływa na dobór systemu montażowego i orientację modułów.
• Dostępna powierzchnia: zmierzona w m², z uwzględnieniem odstępów od krawędzi (15-20 cm) i przeszkód (kominy, okna, wyłazy).
• Strefa wiatrowa: Polska dzieli się na strefy I (zachód) do III (północ, góry). Strefa III wymaga mocniejszych klem i gęstszego rozstawu haków.
• Nośność dachu: dla dachów starszych niż 15 lat warto zlecić ekspertyzę konstruktora. Obciążenie 12-17 kg/m² to standard, ale stan więźby bywa różny.
• Kompatybilność z inwerterem: sprawdź zakres napięcia MPPT i maksymalny prąd wejściowy. Panel M12 400W wymaga inwertera z Impp ≥ 13,5 A.
• Tolerancja mocy: wybieraj moduły z dodatnią tolerancją (0/+5 W), co gwarantuje, że otrzymasz co najmniej deklarowaną moc.

Najczęstsze pytania inwestorów o wymiary paneli 400W

Czy panele 400W zmieszczą się na każdym dachu? Nie. Standardowy moduł 1722 × 1134 mm wymaga co najmniej 2,1 m² powierzchni użytkowej z odstępami. Na bardzo małych dachach (poniżej 20 m² połaci) lepiej sprawdzą się panele o mocy 300-350 W w formacie 1640 × 992 mm.

Jaka jest realna różnica między panelem M10 a M12 przy tej samej mocy? M10 jest o 14 cm krótszy (1722 vs 1862 mm) i lżejszy o około 1,5 kg. M12 wymaga inwertera o wyższym prądzie MPPT (minimum 14 A na wejście).

Czy mogę mieszać panele o różnych wymiarach na jednym dachu? Tak, ale w osobnych stringach. Mieszanie paneli M10 i M12 w jednym łańcuchu prowadzi do strat mocy rzędu 8-15% z powodu niedopasowania prądowego (mismatch).

Wymiary paneli 400W a polskie przepisy budowlane

Polskie prawo budowlane nie narzuca konkretnych wymiarów modułów PV, ale reguluje kwestie formalne związane z montażem. Instalacja na dachu budynku mieszkalnego o mocy do 6,5 kWp wymaga jedynie zgłoszenia przyłączeniowego do OSD (art. 7 ust. 8d ustawy o OZE). Instalacja gruntowa o mocy powyżej 6,5 kWp wymaga pozwolenia na budowę (art. 29 ust. 1 pkt 16 Prawa budowlanego).

Wymiary paneli wpływają pośrednio na kwalifikację formalną: im większy moduł, tym szybciej przekroczysz próg 6,5 kWp na ograniczonej powierzchni. Na dachu o 25 m² użytecznej powierzchni zmieścisz około 11 paneli 400W (4,4 kWp) bez pozwolenia. Na tym samym dachu 12 paneli 500W dałoby już 6,0 kWp, a 13 paneli 6,5 kWp, czyli formalnie nadal bez pozwolenia, ale na granicy.

Standardowy panel fotowoltaiczny 400W ma wymiary 1722 × 1134 × 35 mm (technologia M10) lub 1862 × 1134 × 35 mm (technologia M12), masę 19,5-22,5 kg i powierzchnię 1,95-2,11 m². Te parametry wynikają z konstrukcji 120 ogniw half-cut ułożonych w macierz 6 × 10 i są obecnie najpopularniejszym formatem na polskim rynku. Na typowym dachu domu jednorodzinnego o powierzchni 40 m² zmieści się 14-16 takich modułów, co daje instalację o mocy 5,6-6,4 kWp.

Przy wyborze konkretnego modelu zwróć uwagę na trzy elementy: tolerancję wymiarową (±3 mm wpływa na estetykę montażu), kompatybilność prądową z inwerterem (M12 wymaga MPPT ≥ 13,5 A) oraz masę z uwzględnieniem konstrukcji montażowej (obciążenie 12-17 kg/m²). Panele szkło-szkło są cięższe o 1,5-3 kg, ale oferują 30-letnią gwarancję mocy zamiast standardowej 25-letniej.
