Na jakiej wysokości montować kamery na elewacji, by naprawdę działały

Wysokość kamer na elewacji to ta decyzja, którą podejmuje się raz, a skutki widać przez lata zbyt nisko zamontowany obiektyw łapią sąsiad, gałęzie, deszcz rozbryzgany o chodnik, zbyt wysoko zamontowany obiektyw zamienia twarz intruza w rozmazaną plamkę. Przedział roboczy 2,5-4 m to nie żaden marketingowy slogan, lecz wypadkowa fizyki obiektywu, normy montażowej PN-EN 50132-7 oraz realnych scenariuszy zdarzeń, które przychodzi analizować po fakcie.

• Dlaczego zbyt nisko zamontowana kamera to najczęstszy błąd
• Jak dobrać kąt nachylenia do wysokości montażu
• Wysokość kamery a ochrona przed sabotażem i warunkami pogodowymi
• Konkretne rekomendacje dla trzech typów elewacji
• Konfiguracja i pierwsze uruchomienie bez tego cała robota na nic
• Częste pytania, które padają przy pierwszej instalacji

Dlaczego zbyt nisko zamontowana kamera to najczęstszy błąd

Montaż na wysokości 1,8-2,2 m wydaje się intuicyjny: oko na poziomie wzroku, łatwa konserwacja, człowiek może dosięgnąć bez drabiny. Problem zaczyna się, gdy pada pierwszy deszcz albo ktoś zagląda z latarką. Obiektyw pod kątem niemal poziomym łapie każdą kroplę jako flarę, a diody podczerwieni odbijają się od mokrej szyby czołowej kamery.

Drugą kwestią pozostaje pole widzenia. Obiektyw 2,8 mm zamontowany na 2 m od podłoża pokazuje pierwsze 3-4 m trawnika z ogromną szczegółowością, ale wszystko dalej niż 6 m zaczyna się zlewać. Mózg operatora oglądającego nagranie zakłada, że „coś się ruszyło" w rzeczywistości był to kot sąsiada albo podmuch wiatru. Fałszywe alarmy kosztują nerwów więcej niż brak kamery.

Trzeci czynnik to czysta fizyka vandalizmu. Statystyki policji z ostatnich trzech lat pokazują, że ponad 70% uszkodzeń kamer zewnętrznych to celowe działanie, a średnia wysokość uszkodzonego sprzętu nie przekracza 2,2 m. Ktoś po prostu sięga ręką lub kijem. Każde 30 cm w górę podnosi koszt sabotażu trzeba przynieść coś cięższego albo dłużej się namęczyć.

Czwarta sprawa to oświetlenie sceny. Słońce w zenicie, kamera na 2 m, obiektyw bez filtra polaryzacyjnego obraz będzie czytelny przez cztery miesiące w roku, w pozostałych ośmiu dostaniesz kontrastowe plamy na twarzach. Wyniesienie obudowy wyżej eliminuje bezpośrednie trafienie wiązki w matrycę, bo ta ostatnia patrzy w dół, a słońce świeci z góry pod kątem, który matryca „widzi" jako tło, nie źródło.

Co mówi norma, a co zdrowy rozsądek

PN-EN 50132-7 definiuje jedynie ogólne wymagania dotyczące instalacji CCTV, ale nie narzuca konkretnej wysokości. To projektant i instalator wspólnie ustalają optimum na bazie analizy ryzyka, która obejmuje topologię budynku, natężenie ruchu pieszego, obecność roślinności sezonowej i statystykę zdarzeń w okolicy.

Praktyka pokazuje, że dla kamer kopułowych na elewacji ocieplonej styropianem 15 cm optymalna wysokość montażu oscyluje wokół 3 m. Tyle wystarczy, by:

• kąt widzenia w dół pokrył 6-8 m chodnika bez martwej strefy pod obudową,
• uchwyt konsoli nie kolidował z parapetem ani rynną,
• diody IR o zasięgu 30 m nie odbijały się od mokrego tynku.

Jak dobrać kąt nachylenia do wysokości montażu

Kąt to nie dekoracja to matematyka trigonometryczna w służbie bezpieczeństwa. Zbyt płasko ustawiony obiektyw zobaczy niebo i kawałek drogi, zbyt stromo skierowany pokaże wyłącznie kostkę brukową pod samym budynkiem. Reguła „jedna trzecia kadru na horyzont, dwie trzecie na ziemię" działa lepiej niż intuicja.

Dla typowej kamery z obiektywem 2,8 mm i przetwornikiem 1/2,7" kąt widzenia w poziomie sięga 105-110°. Żeby pokryć scenę 8 m od ściany, potrzebujesz kąta nachylenia w pionie około 22-25°. Na 3 m wysokości przekłada się to na fizyczne pochylenie obudowy o jakieś 15° względem poziomu.

Przy obiektywie 4 mm pole widzenia spada do 80°, a żeby uzyskać identyczne pokrycie, trzeba obniżyć kąt montażu do 18°. W praktyce oznacza to, że kamera „patrzy dalej, ale mniej wszerz". Zmiana ogniskowej o 1 mm potrafi przesunąć strefę identyfikacji twarzy o całe 4 m to wartość, która na nagraniu przesądza o tym, czy policja rozpozna sprawcę.

Trzy obiektywy, trzy scenariusze

Kluczowa obserwacja: ta sama kamera na 3 m z obiektywem 2,8 mm rozpozna twarz gościa stojącego przy drzwiach, ale pokaże go jako sylwetkę, gdy ten sam gość zatrzyma się 7 m dalej. Odwrotna sytuacja obiektyw 6 mm na tej samej wysokości da identyfikację na 10 m, ale całkowicie zgubi kogokolwiek stojącego bliżej niż 3 m od obudowy.

Wysokość kamery a ochrona przed sabotażem i warunkami pogodowymi

Klasa odporności IK10 wcale nie oznacza, że kamerę można wieszać byle jak. IK10 gwarantuje wytrzymałość na uderzenie 20 dżuli mniej więcej tyle, ile wytworzy baseballista pełnym zamachem. Na 2,5 m uderzenie wymaga już dźwigni albo rzutu. Na 4 m trzeba rzucać celnie z odległości kilku metrów, a rzadko kto ma taki refleks po ciemku.

Drugim zagrożeniem jest śnieg i lód zalegający na obudowie. Modele z daszkiem ochronnym i klasą szczelności IP66 nie mają problemu z zacinającym deszczem, ale wystające elementy montażowe potrafią zbierać wodę. Na wysokości 3 m obudowa jest już poza strefą typowego chlapu błotnego z chodnika, a jednocześnie poniżej strefy, w której spadający grad naraża ją na bezpośrednie trafienia.

Wiatr operuje kamery zamontowane na wysięgnikach jak żagiel. Ramię 30 cm przy podmuchu 80 km/h generuje moment obrotowy zdolny do rozerwania kołków rozporowych w elewacji z pustostawów ceramicznych. Im wyżej, tym większa dźwignia dlatego powyżej 4 m warto przechodzić na mocowania przelotowe przez ścianę, a nie kołki w warstwie ocieplenia.

Konkretne pułapki, które widywałem na polskich budowach

Daszek chroniący przed słońcem zamontowany 5 cm od obudowy sprawia, że po roku kamera ma w środku kondensat ciepłe powietrze z wnętrza obudowy skrapla się na zimnej szybie czołowej. Producent przewidział 15 cm szczeliny wentylacyjnej, a instalator „poprawił" bo tak ładniej wyglądało.

Drugi klasyk to montaż tuż pod rynną. Każdy większy deszcz spływa dokładnie po obudowie, a zimą tworzy się nawis lodowy, który po odpadnięciu targa ze sobą kamerę. Minimalna odległość od rynny to 30 cm w pionie, a w praktyce lepiej zachować 50.

Trzecia sprawa: instalatorzy kładą kabel w peszelu po wierzchu tynku „żeby było widać". Po trzech latach promieniowanie UV degraduje PVC, peszel pęka, woda wlewa się do puszki. Kabel w ścianie, w peszelu odpornym na UV (kolor czarny lub szary, nie pomarańczowy budowlany), w peszelu sztywnym, nie karbowanym miękkim.

Konkretne rekomendacje dla trzech typów elewacji

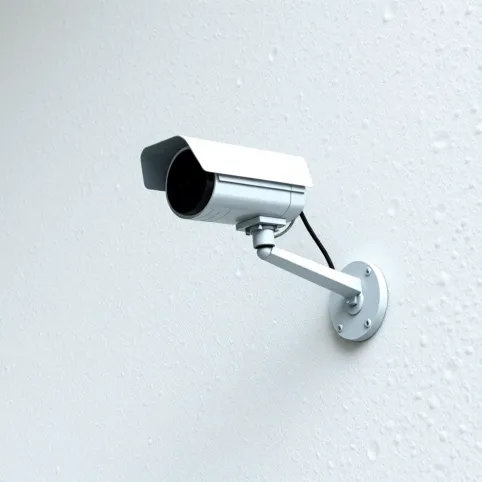

Dom jednorodzinny z ociepleniem styropianowym 15 cm i tynkiem akrylowym to najczęstszy przypadek. Ściana nośna z betonu komórkowego 24 cm pozwala na kołkowanie przelotowe M8 z podkładką szeroką, a warstwa ocieplenia nie przenosi żadnych obciążeń mechanicznych. Wysokość 2,9-3,2 m, kąt 18-22°, obiektyw 2,8 mm przy drzwiach, 4 mm przy wjeździe do garażu.

Budynek z elewacją wentylowaną na ruszcie aluminiowym wymaga zupełnie innego podejścia. Kołkowanie w pustkę między panelami to gwarancja obluzowania po roku cykle termiczne pracują całą elewację o 3-5 mm. Jedyna sensowna opcja to kotwy przelotowe do ściany nośnej z tyłu, a kable prowadzone w przestrzeni wentylacyjnej w rurze stalowej.

Stara kamienica z tynkiem cementowo-wapiennym na murze z cegły pełnej to raj dla instalatora każdy kołek trzyma jak w skale, ale ściana „oddycha" i zmienia geometrię o 2-3 mm na metr przy zmianie wilgotności. Kabel w peszelu z kompensacją dylatacyjną, obudowa kamery na ramieniu z przegubem kulkowym, który przejmie te ruchy bez naprężeń.

Wpływ koloru elewacji na obraz w dzień

Biały tynk odbija do 75% światła padającego, a ciemnoszary klinkier 12%. Kamera zamontowana naprzeciwko białej ściany sąsiada będzie miała ciągłe problemy z ekspozycją w słoneczne dni: automatyka albo przyciemni kadr (maska), albo przepali niebo. Rozwiązanie to WDR 120 dB minimum w przetworniku plus fizyczne ustawienie kamery tak, by ściana sąsiada nie zajmowała więcej niż 40% kadru.

Ciemne elewacje działają odwrotnie matryca ciągle doświetla obraz, szum narasta, kolory tracą nasycenie. Tu pomaga kamera z sensorem o większej powierzchni (1/1,8" zamiast 1/2,7") i obiektyw z przysłoną F1.4 zamiast F2.0. Różnica w cenie sięga 200 zł, ale w nocy i na ciemnej ścianie zyskujesz widoczność twarzy z 8 m zamiast z 4 m.

Konfiguracja i pierwsze uruchomienie bez tego cała robota na nic

Adresacja IP kamer to moment, w którym amatorzy tracą pół dnia. Domyślna brama routera 192.168.1.1, maska 255.255.255.0, a kamery fabrycznie ustawione na 192.168.1.108-110. Wystarczy zmienić ostatnią cyfrę na unikalną dla każdej, ustawić bramę i DNS, zapisać w rejestratorze tabelę adresów i tyle.

Konfiguracja NVR-a wymaga podania bitrate każdej kamery. Dla rozdzielczości 4 MP przy 15 kl/s i kompresji H.265 to mniej więcej 4 Mbit/s na strumień. Przy ośmiu kamerach daje to 32 Mbit/s, a to oznacza dysk 4 TB wystarczy na 21 dni ciągłego zapisu. Wzór jest prosty: pojemność (TB) = liczba kamer × bitrate (Mbit/s) × dni × 0,011.

Zdalny podgląd przez aplikację mobilną to dziś standard. Mechanizm P2P omijający konfigurację routera działa bez DDNS, bez przekierowania portów, bez stałego IP. Warunek: kamera musi widzieć serwer producenta przez HTTPS na porcie 8443 albo podobnym. Jeśli sieć lokalna blokuje ruch wychodzący, cały ten mechanizm nie ruszy.

W praktyce: przed wierceniem otworów pod kamerę warto podłączyć ją na ziemi, po kablu sieciowym, do laptopa i sprawdzić, czy obraz w dzień, w nocy, z IR i bez IR odpowiada oczekiwaniom. Pięć minut testu oszczędza godzinę na drabinie.

Wiercenie w elewacji ocieplonej bez wcześniejszego sprawdzenia przebiegu instalacji elektrycznej to proszenie się o kłopoty. Detektor napięcia AC za 80 zł lokalizuje przewody pod tynkiem z dokładnością do 2 cm żadna oszczędność nie jest warta ryzyka porażenia.

Lista kontrolna przed pierwszym wierceniem

• Trasa kabla ustalona i oznaczona na ścianie kredą
• Punkt montażu sprawdzony poziomicą i miarką
• Kabel zaciągnięty i przetestowany testerem sieciowym
• Kołki i wkręty dobrane do materiału ściany
• Wiertło o średnicy dopasowanej do kołka, nie „na oko"
• Zapas kabla 50 cm w puszce na wypadek pomyłki

Częste pytania, które padają przy pierwszej instalacji

Ile kamer potrzebuje dom jednorodzinny o powierzchni 150 m² z garażem? Odpowiedź zależy od liczby wejść i widoczności z ulicy, ale typowy przedział to 6-8 sztuk. Dwa wejścia, wjazd, ogród od strony ogrodzenia, taras, garaż, śmietnik. Mniej niż 6 zostawia martwe punkty, więcej niż 10 generuje szum informacyjny, w którym nic się nie znajduje.

Czy monitoring domu jednorodzinnego wymaga zgłoszenia do RODO? Kamery obejmujące wyłącznie własną posesję, bez rejestracji strefy publicznej i bez systematycznego przetwarzania wizerunku osób postronnych, nie wymagają rejestracji zbioru danych osobowych. Obowiązkiem pozostaje poinformowanie o monitoringu tabliczka przy wejściu na posesję wystarczy, o ile nie obejmuje się obrazem chodnika ani jezdni.

Jaki kabel pociągnąć do kamery zewnętrznej? Skrętka Cat5e w powłoce PE (polietylen, nie PVC) przeznaczona do zastosowań zewnętrznych, ekranowana FTP, miedziana (nie CCA). CCA, czyli aluminium pokryte miedzią, ma 60% wyższy opór, traci sygnał po 30 m zamiast po 100 m, a po roku utlenia się w każdym złączu. Taniej o 40%, drożej w naprawach.

Na jakiej wysokości montować kamery zewnętrzne przy dwukondygnacyjnym domu z podbitką? Powyżej poziomu pierwszej kondygnacji, czyli 3-3,5 m, by obraz nie był blokowany przez podbitkę i daszki. Niżej masz martwą strefę bezpośrednio pod kamerą, wyżej konieczność długiego wysięgnika, który wizualnie szpeci elewację i daje większą dźwignię wiatrową.

Standardy i przepisy warte uwagi

PN-EN 50132-7:2013 określa wymagania dla systemów CCTV w zastosowaniach security. PN-EN 62676-4 definiuje parametry obrazu dla kamer dozorowych, w tym minimalną rozdzielczość dla różnych zastosowań. Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), nie reguluje wprost kamer, ale w § 56-58 definiuje wymagania dotyczące instalacji elektrycznych, które bezpośrednio dotyczą zasilania kamer.

Decyzja o wysokości montażu kamery na elewacji wpływa na trzy zmienne jednocześnie: szczegółowość obrazu, podatność na sabotaż i odporność na warunki atmosferyczne. Optimum dla większości domów jednorodzinnych to 2,9-3,4 m, kąt 18-22° i obiektyw dobrany do odległości identyfikacji twarzy, której faktycznie potrzebujesz.

Najważniejsza zasada brzmi: lepiej jedna kamera na 3 m z obiektywem 4 mm niż dwie na 2 m z obiektywem 2,8 mm. Pierwsza zobaczy twarz, druga zobaczy sytuację. W domowym monitoringu twarz wygrywa z sytuacją niemal zawsze bo twarz ma numer tablicy, której sytuacja nie ma.

Jeśli planujesz montaż samodzielnie, a nie masz doświadczenia z sieciami IP, rozważ konsultację przed zakupem sprzętu. Dwadzieścia minut rozmowy z instalatorem, który widział kilkaset realizacji, zaoszczędzi kupowania rejestratora zbyt małego albo switcha PoE bez wystarczającego budżetu mocy.

Źródła danych i norm: PN-EN 50132-7:2013 ( Polski Komitet Normalizacyjny, www.pkn.pl ), PN-EN 62676-4 ( PKN ), Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. ( ISAP, isap.sejm.gov.pl ), dane statystyczne z raportów Komendy Głównej Policji o przestępczości przeciwko mieniu za lata 2022-2024 ( statystyka.policja.pl ).
