Zasady montażu paneli fotowoltaicznych 2025

Zanurzmy się w fascynujący świat zasad montażu paneli fotowoltaicznych, kluczowego elementu każdej zielonej transformacji. Czy wiesz, że prawidłowa instalacja to fundament jej efektywności i bezpieczeństwa na lata? To coś więcej niż tylko przykręcenie paneli – to cała inżynieryjna symfonia.

• Wybór miejsca i orientacji paneli fotowoltaicznych
• Konstrukcja montażowa paneli PV - rodzaje i wymagania
• Podłączenie elektryczne paneli fotowoltaicznych

Zrozumienie podstawowych aspektów, takich jak odpowiednia orientacja i nachylenie, może znacząco wpłynąć na wydajność systemu. Zaniedbania na tym etapie mogą prowadzić do poważnych strat energii i skrócić żywotność paneli, co finalnie odbije się na naszych portfelach. Wiedza to potęga, zwłaszcza gdy mowa o tak ważnej inwestycji.

Tabela wyraźnie pokazuje, że każdy z wymienionych czynników ma bezpośrednie przełożenie na to, ile energii uda nam się wyprodukować. To jak z sadzeniem roślin – musimy wybrać odpowiednie miejsce i zapewnić im właściwe warunki, aby rosły zdrowo i obficie owocowały. Tak samo jest z fotowoltaiką.

Wybór miejsca i orientacji paneli fotowoltaicznych

Wybór idealnego miejsca i orientacji dla naszych paneli fotowoltaicznych to nie lada gratka, decydująca o tym, czy nasza inwestycja przyniesie oczekiwane rezultaty, czy może okaże się falstartem. Wyobraź sobie, że panele to słoneczni myśliwi, a naszym zadaniem jest zapewnić im jak najlepsze warunki do polowania na promienie. Gdzie słońce świeci najjaśniej i najdłużej?

Zobacz także: Zasady montażu paneli fotowoltaicznych na dachu 2025

Klasyczne wyobrażenie mówi o dachu skierowanym na południe, ale czy zawsze jest to jedyna słuszna opcja? Otóż nie. Pomyślmy o azymucie – to kąt pomiędzy północą geograficzną a kierunkiem, w którym skierowane są panele. Idealny azymut dla Polski to zazwyczaj południe (0 stopni), ale niewielkie odchylenia na wschód (do 45 stopni) czy zachód (do 45 stopni) nadal pozwalają uzyskać wysoką wydajność, na poziomie nawet 90-95% potencjału.

Nie można zapominać o kącie nachylenia. Panele zazwyczaj montuje się pod kątem, który zależy od szerokości geograficznej oraz pory roku, w której chcemy zmaksymalizować produkcję energii. Dla naszego klimatu optymalny kąt to często okolice 30-40 stopni. Myślisz "po co ta cała matematyka"? Bo różnica między 30 a 50 stopniami może oznaczać o kilka procent mniej wyprodukowanej energii rocznie, a to w skali całej żywotności instalacji przekłada się na wymierne straty.

Cieniowanie to prawdziwy wróg fotowoltaiki. Nawet niewielki cień rzucony na fragment jednego panelu może znacząco obniżyć produkcję całej szeregowo połączonej instalacji, w efekcie redukując wydajność jak dławik. Przed montażem warto dokładnie przeanalizować otoczenie – wysokie drzewa, kominy, pobliskie budynki – wszystko to może rzucić cień i pokrzyżować nam szyki. Nie ignorujmy tego aspektu, bo to jak zaniedbanie detalu w złożonej maszynie – jeden mały problem może zepsuć całość.

Co z montażem paneli fotowoltaicznych samemu? To kusząca opcja dla złotych rączek, ale wymaga gruntownej wiedzy i precyzji. Bez odpowiednich narzędzi i znajomości specyfiki pracy na wysokości oraz z prądem, narażamy się na ryzyko wypadku lub uszkodzenia paneli. Czy gra warta świeczki, gdy w grę wchodzi bezpieczeństwo i kosztowna inwestycja?

Kolejny ważny punkt to odpowiednia odległość paneli fotowoltaicznych od krawędzi dachu. Zbyt bliskie umieszczenie może narazić je na uszkodzenia wiatr, zwłaszcza podczas gwałtownych burz. Producent konstrukcji montażowej często podaje minimalne wymagane odstępy, a ich przestrzeganie jest kluczowe dla zapewnienia stabilności i bezpieczeństwa całej konstrukcji.

Analizując dostępne powierzchnie, nie ograniczajmy się jedynie do dachu. Coraz popularniejsze stają się instalacje fotowoltaiczne na gruncie. To doskonała alternatywa, zwłaszcza gdy dach jest skomplikowany, zacieniony lub ma niekorzystną orientację. W takim przypadku możemy sami wybrać idealne miejsce i zoptymalizować ustawienie paneli.

Pamiętajmy, że odpowiedni wybór miejsca to nie tylko kwestia estetyki, ale przede wszystkim maksymalizacji produkcji energii i zapewnienia długiej żywotności naszej instalacji fotowoltaicznej. To pierwszy i często najważniejszy krok na drodze do energetycznej niezależności.

Pamiętajmy o tym, że każde zacienienie, nawet niewielkie, na powierzchni paneli, może zredukować produkcję energii całego łańcucha paneli, które są ze sobą połączone. Dzieje się tak, ponieważ panele w łańcuchu działają na zasadzie "najsłabszego ogniwa". Panel zacieniony będzie generował znacznie mniej prądu, co ograniczy przepływ przez wszystkie połączone z nim panele.

Przy montażu na dachu, szczególną uwagę należy zwrócić na materiał pokrycia dachowego. Każdy rodzaj wymaga innego systemu mocowań i wkrętów, które muszą zapewnić szczelność i wytrzymałość połączenia. Płaskie dachówki, blachodachówka, papa termozgrzewalna czy dach z blachy trapezowej – każdy ma swoje specyficzne wymagania. Czy jesteśmy pewni, że potrafimy sprostać tym wyzwaniom, montując instalację samodzielnie?

Co z wpływem otoczenia? Nawet pozornie nieistotne detale, takie jak pobliska jezdnia o dużym ruchu, mogą wpływać na pracę paneli. Kurz i zanieczyszczenia osiadające na powierzchni redukują ilość docierającego światła słonecznego, co bezpośrednio przekłada się na spadek produkcji. Regularne czyszczenie paneli staje się wtedy nieodzownym elementem konserwacji.

Warto również zastanowić się nad planami zagospodarowania przestrzennego dla naszej okolicy. Czy w przyszłości nie powstanie budynek lub drzewa, które rzucą cień na naszą instalację? To myślenie przyszłościowe, które może oszczędzić nam rozczarowań i kosztownych przeróbek w przyszłości. Zawsze lepiej przewidywać, niż potem żałować.

Finalnie, wybór miejsca i orientacji to proces wymagający analizy wielu czynników. Nie chodzi o ślepe podążanie za stereotypami, ale o świadome i przemyślane decyzje, które pozwolą w pełni wykorzystać potencjał energii słonecznej. To inwestycja na lata, która zaprocentuje tylko wtedy, gdy podejdziemy do niej z odpowiednią uwagą i wiedzą.

Konstrukcja montażowa paneli PV - rodzaje i wymagania

Konstrukcja montażowa to kręgosłup całej instalacji fotowoltaicznej, odpowiedzialny za jej stabilność i bezpieczeństwo, niezależnie od kaprysów pogody. Można by pomyśleć, że to tylko stelaż, ale prawda jest taka, że od jego solidności zależy cała nasza inwestycja. Wyobraźmy sobie panele o powierzchni kilku metrów kwadratowych wystawione na działanie wiatru, śniegu i deszczu – bez solidnego mocowania, łatwo o katastrofę.

Najczęściej spotykanym rozwiązaniem są konstrukcje na dach pochyły. Montuje się je bezpośrednio do krokwi lub łat dachowych za pomocą specjalnych haków i profili. Haki dachowe dobiera się w zależności od rodzaju pokrycia dachowego (dachówka, blachodachówka, blacha trapezowa). Pamiętajmy, że każdy otwór w dachu musi być szczelnie zabezpieczony, aby uniknąć przecieków w przyszłości. To nie czas na półśrodki.

Innym popularnym typem są konstrukcje na dach płaski. W tym przypadku panele montuje się zazwyczaj pod optymalnym kątem (często 10-15 stopni, ale może być więcej) na specjalnych stelażach balastowych lub przytwierdzanych do konstrukcji dachu. Konstrukcje balastowe obciążane są żwirem lub betonowymi bloczkami, aby zapobiec ich przewróceniu przez wiatr. Ważne jest, aby waga balastu była odpowiednio obliczona dla danej lokalizacji i wysokości budynku, zgodnie z normami wiatrowymi i śniegowymi.

Coraz częściej spotykane są również konstrukcje fotowoltaiczne na gruncie - co trzeba wiedzieć? Przede wszystkim, że montaż na ziemi zazwyczaj nie wymaga specjalnych pozwoleń budowlanych (jeśli wysokość konstrukcji nie przekracza 3 metrów), a dodatkowo daje nam większą swobodę w wyborze orientacji i kąta nachylenia paneli. Konstrukcje gruntowe mogą być stałe lub posiadające możliwość regulacji kąta nachylenia w zależności od pory roku.

Wymagania dotyczące konstrukcji montażowych są ściśle określone w przepisach i normach budowlanych. Przede wszystkim, muszą być odporne na obciążenia wiatru i śniegu przewidziane dla danej strefy klimatycznej. Wytrzymałość konstrukcji na zginanie, skręcanie i ścinanie jest kluczowa. Wybór materiałów również ma znaczenie – najczęściej stosuje się aluminium i stal nierdzewną ze względu na ich odporność na korozję.

Systemy montażowe powinny zapewniać odpowiednią wentylację pod panelami. Nagrzewające się panele tracą na wydajności, a odpowiedni przepływ powietrza chłodzi je i pomaga utrzymać optymalną temperaturę pracy. To jak w przypadku wentylacji domu – jej brak może prowadzić do problemów z wilgocią i pleśnią.

Producent konstrukcji montażowej powinien dostarczyć kompletną dokumentację techniczną, zawierającą instrukcje montażu, dane o nośności oraz certyfikaty potwierdzające zgodność z normami. Pamiętajmy, że oszczędzanie na konstrukcji montażowej to oszczędzanie w złym miejscu – to inwestycja w bezpieczeństwo i długowieczność naszej instalacji. Czy jesteśmy gotowi ryzykować stabilnością naszego dachu lub działki w imię kilku zaoszczędzonych złotych?

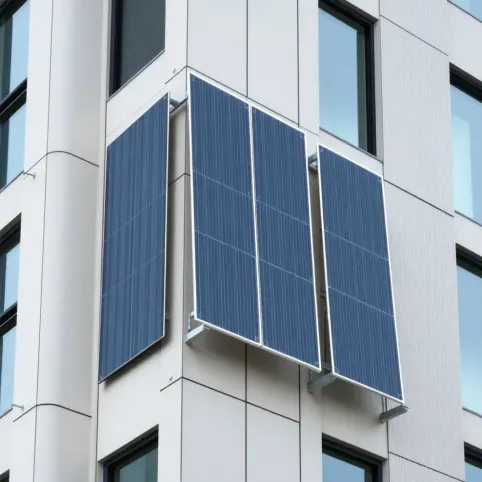

W przypadku montażu na elewacji budynku, stosuje się specjalne systemy mocowań, które zapewniają odpowiednią odległość od ściany oraz wentylację. Jest to ciekawa opcja dla budynków o dużej powierzchni elewacji i niewielkim dachu, ale wymaga starannego przemyślenia kwestii estetycznych i technicznych. Panele na elewacji mogą stanowić interesujący element architektoniczny, ale muszą być bezpiecznie zamocowane.

Istnieją również systemy montażowe dedykowane dla konkretnych typów dachów, np. dachy z blachy trapezowej, dachówki ceramicznej czy dachy kryte gontem bitumicznym. Każdy z tych materiałów wymaga indywidualnego podejścia i specjalistycznych rozwiązań, aby zapewnić trwałe i szczelne połączenie z konstrukcją dachu.

Podsumowując, wybór odpowiedniej konstrukcji montażowej to proces wymagający wiedzy i staranności. Nie należy traktować go po macoszemu, gdyż od jej jakości i prawidłowego montażu zależy bezpieczeństwo, trwałość i efektywność całej instalacji fotowoltaicznej. Inwestycja w solidną konstrukcję to inwestycja w spokój i pewność, że nasza fotowoltaika będzie służyła nam bezawaryjnie przez długie lata.

Podłączenie elektryczne paneli fotowoltaicznych

Podłączenie elektryczne paneli fotowoltaicznych to ten etap instalacji fotowoltaicznej, który wielu elektryków, szczególnie tych mniej doświadczonych, traktuje z należytym respektem. To właśnie tutaj energia z promieni słonecznych jest przekształcana w energię elektryczną gotową do zasilenia naszych urządzeń lub oddania do sieci. Pomyśl o tym jak o systemie krwionośnym – panele to "serce" produkujące energię, a okablowanie i pozostałe komponenty to "żyły i tętnice" transportujące ją dalej.

Kluczowym elementem jest falownik (inwerter). To urządzenie, które przekształca prąd stały (DC) wytwarzany przez panele w prąd zmienny (AC), taki sam jak ten w gniazdkach elektrycznych. Bez niego nasze panele byłyby jak wspaniały samochód bez silnika – piękny, ale bezużyteczny. Na rynku dostępne są różne rodzaje falowników – centralne, stringowe i mikroinwertery. Wybór zależy od wielkości instalacji, jej specyfiki (np. problemów z zacienieniem) oraz naszych potrzeb.

Falowniki stringowe to najpopularniejsze rozwiązanie dla domowych instalacji fotowoltaicznych. Kilka lub kilkanaście paneli łączy się szeregowo w tzw. stringi, a każdy string podłącza się do jednego wejścia falownika. Wadą tego rozwiązania jest to, że wydajność całego stringa spada do poziomu najsłabszego panelu (np. zacienionego). Tutaj z pomocą przychodzą optymalizatory.

Falownik czy optymalizatory? Optymalizatory to małe urządzenia montowane na każdym panelu lub na grupie paneli, które niezależnie optymalizują produkcję każdego z nich. Nawet jeśli jeden panel jest zacieniony, pozostałe nadal pracują z pełną mocą. To jak drużyna, w której każdy zawodnik może dać z siebie 100%, niezależnie od formy pozostałych. Oczywiście, optymalizatory podnoszą koszt instalacji, ale w przypadku skomplikowanych dachów z problemami z zacienieniem, mogą być strzałem w dziesiątkę i szybko się zwrócić.

Kolejnym istotnym elementem jest MPPT - co to jest i jak działa? - wszystko na temat MPPT (Maximum Power Point Tracking) to funkcja falownika, która stale wyszukuje i utrzymuje punkt maksymalnej mocy paneli. Warunki pogodowe (temperatura, nasłonecznienie) zmieniają się, a wraz z nimi punkt, w którym panele osiągają maksymalną wydajność. MPPT dynamicznie dostosowuje pracę falownika, aby wyciągnąć z paneli jak najwięcej energii w każdych warunkach. To inteligentne serce systemu, które ciągle szuka optymalnej ścieżki.

Systemy hybrydowe - co to jest i jak działa? Instalacja hybrydowa oprócz paneli i falownika posiada również magazyn energii (baterię). Pozwala to na przechowywanie nadwyżek wyprodukowanej energii w ciągu dnia i wykorzystanie jej wieczorem lub w nocy, kiedy panele nie produkują prądu. To doskonałe rozwiązanie dla tych, którzy chcą zwiększyć swoją niezależność energetyczną i maksymalnie wykorzystać wyprodukowany prąd. W erze rosnących cen energii i zmian w systemach rozliczeń, magazyny energii zyskują na znaczeniu.

Połączenie elektryczne do paneli wymaga zastosowania specjalnych przewodów solarnych odpornych na warunki atmosferyczne (promieniowanie UV, wysokie temperatury, mróz) oraz specjalnych złączy, takich jak MC4 i zamienniki. Złącza MC4 są standardem w fotowoltaice – to proste, ale niezwykle ważne elementy, które zapewniają bezpieczne i szczelne połączenie przewodów. Prawidłowe zaciśnięcie złącz MC4 za pomocą specjalistycznych narzędzi jest kluczowe dla uniknięcia awarii i pożarów.

Często pojawia się pytanie: co z łączenie paneli o różnej mocy? To możliwe, ale wymaga zastosowania odpowiednich rozwiązań, takich jak mikroinwertery lub optymalizatory. Łączenie paneli o różnej mocy w jeden string bez tych elementów spowoduje, że cały string będzie pracował z wydajnością najsłabszego panelu. To jak mieszanie wody z ogniem – lepiej tego unikać bez odpowiednich narzędzi.

Ciekawą alternatywą dla tradycyjnych instalacji podłączonych do sieci jest grid - fotowoltaika bez podłączenia do sieci (off-grid). System off-grid nie jest połączony z publiczną siecią energetyczną i wymaga magazynu energii (baterii) oraz kontrolera ładowania. To rozwiązanie dla miejsc, gdzie dostęp do sieci jest utrudniony lub niemożliwy, lub dla osób, które dążą do pełnej niezależności energetycznej. Koszt takiej instalacji jest zazwyczaj wyższy niż w przypadku systemu on-grid, ale zapewnia pełną autonomię.

Pamiętajmy o uziemieniu instalacji. Wszystkie metalowe elementy konstrukcji montażowej i panele powinny być prawidłowo uziemione, aby zapewnić ochronę przed porażeniem prądem w przypadku uszkodzenia izolacji lub wyładowań atmosferycznych. To fundamentalna zasada bezpieczeństwa, której nie wolno lekceważyć. Prawidłowe uziemienie to nasz cichy, niewidoczny ochroniarz.

Instalacja fotowoltaiczna to system naczyń połączonych, gdzie każdy element ma znaczenie. Odpowiednie podłączenie elektryczne to gwarancja bezpiecznej i efektywnej pracy systemu przez wiele lat. Powierzając ten etap doświadczonym elektrykom z uprawnieniami, zyskujemy spokój ducha i pewność, że wszystko zostało wykonane zgodnie ze sztuką. W końcu prąd to nie zabawka.
