Zestaw do ściągania śniegu z paneli fotowoltaicznych

Świeży śnieg na modułach potrafi zjeść nawet 30-40% dziennego uzysku, a w skrajnych przypadkach, gdy pokrywa utrzymuje się tygodniami, strata sięga kilkuset złotych z dziesięciokilowatowej instalacji. Każdy gram zbędnego obciążenia to też dodatkowe naprężenie szyby hartowanej, więc wbrew pozorom problem nie ogranicza się wyłącznie do rachunku za prąd. Poniżej kompletny, inżynierski, ale pozbawiony korporacyjnego żargonu przewodnik po tym, jak dobrać, złożyć i bezpiecznie używać sprzętu do ściągania śniegu z paneli fotowoltaicznych, kiedy w ogóle warto to robić i czego absolutnie unikać.

• Teleskopowy zbierak do paneli PV zimą: co tak naprawdę kupujesz
• Jak bezpiecznie odśnieżać panele fotowoltaiczne: pięć kroków, które działają
• Kiedy odśnieżać moduły PV i jak nie uszkodzić szyby: termika, fizyka, ograniczenia
• Ile realnie kosztuje brak odśnieżania: twarde liczby
• Normy, przepisy i bezpieczeństwo pracy
• Praktyczny dobór zestawu: co wybrać przy konkretnej instalacji
• Pakiety dla firm sprzątających i serwisów PV

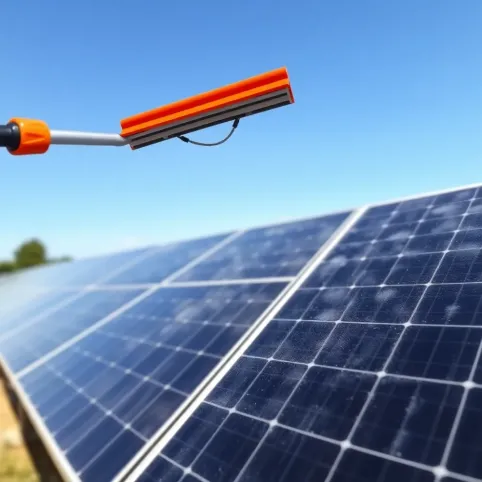

Teleskopowy zbierak do paneli PV zimą: co tak naprawdę kupujesz

Na rynku funkcjonują trzy kategorie rozwiązań, a różnice między nimi są większe, niż sugerują ceny w katalogach. Najprostsza ściągaczka ręczna, czyli krótki uchwyt z gumową listwą, sprawdza się wyłącznie przy instalacjach naziemnych do dwóch metrów wysokości. Na dachu stromym albo przy farmie naziemnej z rzędami modułów jest bezużyteczna, bo wymaga wchodzenia na drabinę, łamania przepisów BHP i ryzyka zarysowania szkła.

Złoty standard stanowi zestaw z prętem teleskopowym wykonanym z aluminium walcowanego na zimno. Taka rura ma ściankę 1,2-1,5 mm, długość roboczą od 3 do 9 metrów i blokadę segmentów opartą na stożkowych zaciskach, a nie na plastikowych klipsach. Aluminium anodowane twardnieje w mrozie do około -40°C bez kruchości, więc zimą nie pęknie jak poliwęglan.

Kluczowy element to przegub kątowy z możliwością ustawienia w trzech pozycjach: 30°, 60° i 90°. Mechanizm opiera się na zębatce ze stali nierdzewnej, więc nie koroduje po kontakcie z solą drogową niesioną wiatrem. Dzięki niemu zbierak prowadzisz równolegle do szyby modułu niezależnie od tego, czy dach ma spadek 25°, 35° czy 45°.

Sam zbierak, czyli głowica robocza, powinien mieć szerokość 70-75 cm i gumę typu dura-flex o twardości 60-65 Shore'a. Twardość ma znaczenie, bo guma poniżej 55 Shore'a zbyt mocno przylega i zsuwa się po mokrym śniegu, a powyżej 70 Shore'a rysuje powłokę antyrefleksyjną. Dura-flex w tym przedziale ślizga się po szkle z siłą tarcia statycznego rzędu 0,18-0,22, czyli wystarczająco, by zebrać mokry śnieg, a zarazem delikatnie, by nie uszkodzić powierzchni.

Jak bezpiecznie odśnieżać panele fotowoltaiczne: pięć kroków, które działają

Bezpieczeństwo zaczyna się od pogody, nie od techniki. Przed wyjściem z domu sprawdź temperaturę, wilgotność i kierunek wiatru. Guma dura-flex poniżej -8°C traci elastyczność, więc zamiast ściągać, zacznie się ślizgać i rozkruszać śnieg na pył, który natychmiast przykleja się do szyby i tworzy trudną do usunięcia warstwę lodu. W takiej sytuacji lepiej poczekać kilka godzin na temperaturę -3°C do -5°C albo poczekać na naturalny, grawitacyjny zjazd śniegu, który przy kącie 35° następuje zwykle po 24-48 godzinach.

Kiedy warunki są sprzyjające, ustaw przegub pod kątem identycznym ze spadkiem dachu. Chodzi o to, by siła ściągająca działała prostopadle do krawędzi zbieraka, a nie ukośnie. Gdy przegub stoi pod złym kątem, guma klinuje się na ramie modułu, a Ty niepotrzebnie zwiększasz siłę nacisku, co w skrajnym przypadku prowadzi do punktowego obciążenia 15-20 N/cm² na szkle.

Ruch prowadź jednokierunkowo, zawsze od kalenicy w stronę okapu, nigdy pod górę. Ściąganie pod górę oznacza, że guma zaczepia o krawędź modułu, zamiast gładko zsuwać się po szybie. Jedno pociągnięcie to 60-80 cm długości, tempo około 4 sekundy na metr. Spokojne, miarowe prowadzenie daje dziesięciokrotnie lepszy efekt niż szybkie szarpanie, które rozbryzguje śnieg na sąsiednie moduły.

Nie dociskaj zbieraka do powierzchni. Waga samej głowicy to 380-450 g, a przy całym zestawie przekazywana siła na szybę wynosi około 0,8-1,2 N na centymetr kwadratowy, czyli poniżej progu, przy którym szkło hartowane o grubości 3,2 mm zaczyna wykazywać mikropęknięcia zmęczeniowe. Każdy dodatkowy kilogram nacisku to czysta strata, bo guma i tak przylega wystarczająco.

Zostaw na szybie warstwę 2-3 mm mokrego śniegu. Z punktu widzenia fizyki to najlepsza ochrona, bo cienka warstwa wody zamarza na szkle i tworzy warstwę lodu, która odbija promieniowanie pod kątem, zwiększając chwilowo sprawność optyczną modułu. Całkowite wyczyszczenie do suchego szkła ma sens tylko wtedy, gdy prognoza przewiduje temperaturę poniżej -10°C przez kilka dni i istnieje ryzyko, że warstwa śniegu zmieni się w bryłę lodu o masie 8-12 kg na moduł.

Checklista: czy już pora odśnieżać

• Warstwa śniegu przekracza 3 cm i nie zsuwa się samoistnie po 24 godzinach?
• Inwerter pokazuje spadek uzysku o ponad 40% względem analogicznego dnia bez pokrywy?
• Temperatura powietrza mieści się w przedziale -8°C do +2°C?
• Wiatr nie przekracza 8 m/s, by zbierak nie łapał podmuchów?
• Prognoza nie zapowiada kolejnych opadów w ciągu 12 godzin?

Kiedy odśnieżać moduły PV i jak nie uszkodzić szyby: termika, fizyka, ograniczenia

Skuteczność odśnieżania zależy od trzech zmiennych: rodzaju śniegu, temperatury szyby i kąta nachylenia. Świeży, suchy śnieg o gęstości 80-120 kg/m³ zsunie się z modułu pod kątem 35° sam, jeśli tylko temperatura szyby spadnie poniżej -2°C, bo powłoka antyrefleksyjna traci przyczepność. Mokry, ciężki śnieg o gęstości 300-500 kg/m³ to inna bajka. Tutaj potrzebna jest interwencja, ale ściągaj go w temperaturze -1°C do -3°C, kiedy woda na granicy śnieg-szyba jeszcze nie zamarzła.

Szyba modułu PV to szkło hartowane ESG o wytrzymałości ≥120 MPa na zginanie, ale ma granicę. Norma PN-EN 12150 dopuszcza naprężenia do 100 MPa w warunkach normalnej eksploatacji, a obciążenie punktowe z twardego narzędzia może tę wartość lokalnie przekroczyć. Dlatego właśnie metalowe łopaty, szczotki druciane, skrobaki są zakazane. Każde z tych narzędzi generuje kontaktowe naprężenia rzędu 50-80 MPa na mikroskopijnym obszarze, co w połączeniu z mrozem daje mikropęknięcia widoczne dopiero po kilku cyklach termicznych.

System grzewczy w formie kabli lub mat samoregulujących wygląda kusząco, ale z ekonomicznego punktu widzenia zjada zbyt dużo z tego, co ma odzyskać. Instalacja o mocy 10 kW zużywa rocznie około 1100-1400 kWh na potrzeby grzewcze, co przy obecnych stawkach energii z sieci daje koszt 800-1100 PLN rocznie. Zwykły zestaw teleskopowy zwraca się po pierwszym sezonie, a potem już tylko pracuje.

Kompatybilność prętów i rozbudowa zestawu

Standard przyłącza w profesjonalnych zestawach to gwint M22 × 1,5 mm, choć niektórzy producenci stosują szybkozłączki bagnetowe. Sprawdź przed zakupem, czy przegub pasuje do posiadanego pręta, czy też potrzebny jest adapter. Najczęściej adaptery kosztują 40-70 PLN i pozwalają łączyć elementy z różnych linii produktowych bez utraty sztywności połączenia.

Zestaw warto rozbudować o myjkę rotacyjną z dyszą płaską do usuwania resztek pyłu solnego i sadzy, które zimą osiadają na modułach wzdłuż dróg i w pobliżu kominów. Mycie myjką ciśnieniową do 80 bar jest bezpieczne dla szyby modułu, o ile używasz dyszy płaskiej 25° i trzymasz ją pod kątem 45° w odległości minimum 30 cm. Wyższe ciśnienie albo ostrzejszy strumień mogą zniszczyć uszczelnienie krawędzi ramy.

Ile realnie kosztuje brak odśnieżania: twarde liczby

Dziesięciokilowatowa instalacja w środkowej Polsce produkuje średnio 2,8-3,2 kWh dziennie w styczniu i lutym. Pokrywa śniegu o grubości 5 cm obniża tę wartość do 0,4-0,7 kWh, czyli strata sięga 2,4 kWh dziennie. Przy stawce 1,10 PLN/kWh z opustem prosumenckim to 2,64 PLN dziennie, ale to tylko część obrazu. W rzeczywistości przy zimie z 30 dniami śnieżnymi strata rośnie do 80-110 PLN rocznie na każde 10 kW mocy zainstalowanej.

Na farmie 50 kW ta sama kalkulacja daje 400-550 PLN rocznej straty, a przy stawkach dynamicznych sprzedawców energii, gdzie nadwyżki wycenia się po stawce rynkowej RCEm, strata potrafi sięgnąć nawet 700 PLN. Profesjonalny zestaw za 600-900 PLN zwraca się w pierwszym sezonie, a posłuży 8-12 lat, bo zużyciu ulega wyłącznie guma zbieraka, wymienna co 3-4 sezony za 80-120 PLN.

Największy błąd, jaki widuję przy pierwszych próbach samodzielnego odśnieżania, to używanie metalowej łopaty zamiast gumowego zbieraka. Twardość stali przy mrozie powoduje punktowe obciążenie szyby rzędu 60-80 MPa na każdy centymetr kwadratowy kontaktu. Wystarczy kilkanaście pociągnięć, by pojawiły się mikropęknięcia, które przez następne 2-3 lata rosną od cyklu termicznego do cyklu, aż moduł zaczyna wykazywać spadek wydajności o 5-8% bez wyraźnego powodu na pierwszy rzut oka.

Dla kogo zestaw ma sens

• Właścicielom instalacji domowych 3-10 kW, gdzie strata finansowa sięga 80-200 PLN rocznie.
• Małym farmom PV 10-50 kW, gdzie operator szuka sprzętu o szybkim zwrocie z inwestycji.
• Serwisom sprzątającym hotele, pensjonaty, hale produkcyjne z PV na dachu.
• Instalatorom PV oferującym pakiety serwisowe posprzedażowe.

Normy, przepisy i bezpieczeństwo pracy

Praca na wysokości regulowana jest w Polsce przez rozporządzenie Ministra Pracy i Polityki Socjalnej z 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, tekst jednolity Dz.U. 2003 nr 169 poz. 1650 z późniejszymi zmianami. Zestaw z prętem teleskopowym 9 m pozwala prowadzić odśnieżanie z poziomu gruntu przy instalacjach do 7 m wysokości krawędzi dachu, co w świetle przepisów nie wymaga już szkolenia wysokościowego ani asekuracji.

Moduły fotowoltaiczne powinny spełniać normę PN-EN 61215 dla modułów krystalicznych oraz PN-EN 61730 dotyczącą bezpieczeństwa elektrycznego. Obie normy przewidują obciążenie śniegiem do 5400 Pa, co odpowiada mniej więcej 550 kg/m². Standardowy dach w III strefie śniegowej w Polsce musi wytrzymać 120-180 kg/m², a w strefie V już 250-320 kg/m². Różnica między normą modułu a wymaganiem dachu daje bufor bezpieczeństwa, ale przy awaryjnym nadmiernym obciążeniu, na przykład mokrym śniegiem połączonym z gołoledzią, warto zachować czujność.

Przy samym odśnieżaniu pamiętaj o trzech rzeczach. Po pierwsze, nie odśnieżaj z drabiny na dachu o spadku powyżej 10° bez asekuracji, bo to najczęstsza przyczyna wypadków przy pracach przydomowych. Po drugie, nie używaj ostrych narzędzi, nawet jeśli warstwa lodu wydaje się nie do usunięcia innymi metodami. Po trzecie, pracuj w rękawicach, bo aluminium przy mrozie ma temperaturę otoczenia, a nagły kontakt rozgrzanej dłoni z zimnym metalem potrafi wywołać miejscowe odmrożenie w ciągu kilkunastu sekund.

Czego absolutnie NIE robić

• Nie używaj metalowej łopaty, szczotki drucianej ani skrobaka.
• Nie odśnieżaj przy temperaturze poniżej -10°C, bo guma traci elastyczność.
• Nie stój pod krawędzią dachu, gdy ktoś pracuje nad Tobą z zestawem.
• Nie wchodź na dach, jeśli zestaw teleskopowy sięga do wszystkich modułów.
• Nie odśnieżaj przy wietrze powyżej 8 m/s, bo pręt chwiejny jak żagiel.

Praktyczny dobór zestawu: co wybrać przy konkretnej instalacji

Dla instalacji domowej 6-10 modułów na dachu o spadku 35-40° i wysokości okapu do 6 m wystarczy zestaw z prętem 6 m. Zasięg 6 m pozwala dosięgnąć do samej kalenicy bez wchodzenia na dach. Przegub trójpozycyjny w zupełności wystarcza, bo kąt nachylenia rzadko odbiega od standardu.

Dla farmy naziemnej 20-50 kW, gdzie moduły stoją w rzędach po 10-14 paneli w jednym ciągu, kluczowa jest szerokość zbieraka. Model 75 cm pokrywa jeden moduł w jednym pociągnięciu, więc czas pracy spada o 40% w porównaniu ze zbierakiem 50 cm. Jeśli między rzędami jest mniej niż 80 cm przejścia, lepiej sprawdzi się zbierak 60 cm, bo 75 cm zaczepia o sąsiedni rząd.

Dla instalacji przemysłowych na halach o wysokości 9-14 m potrzebny jest pręt 9 m z przedłużką. Masa całego zestawu rośnie wtedy do 2,8-3,2 kg, więc praca jedną ręką staje się męcząca. Warto wtedy zastosować uchwyt z podparciem na ramię, który przenosi 60% ciężaru na bark i zmniejsza obciążenie nadgarstka o połowę.

Pakiety dla firm sprzątających i serwisów PV

Firma sprzątająca obsługująca hotele i pensjonaty z PV na dachu obsłuży w sezonie 30-60 instalacji. Przy stawce 120-180 PLN za odśnieżenie jednej instalacji, zwrot z zestawu pojawia się po 4-6 zleceniach, a w szczycie sezonu (styczeń-luty) można wykonać 3-4 zlecenia dziennie. Warto zaopatrzyć ekipę w 2-3 komplety zapasowych gum, bo przy intensywnej eksploatacji dura-flex zużywa się po 200-250 godzinach pracy.

Instalatorzy PV oferujący pakiety serwisowe mogą włączyć odśnieżanie jako usługę dodaną przy corocznym przeglądzie instalacji. Koszt przeglądu to zwykle 250-400 PLN, a dopłata za odśnieżanie 100-150 PLN. Klient otrzymuje jedną fakturę, jedną wizytę serwisu, a Ty masz pewność, że instalacja pracuje z maksymalną sprawnością przez całą zimę.

Skuteczny zestaw do odśnieżania paneli fotowoltaicznych to inwestycja, która zwraca się w pierwszym sezonie, a przy odpowiedniej konserwacji służy przez dekadę. Kluczem jest dobór pręta do wysokości instalacji, przegubu kątowego do spadku dachu oraz zbieraka z gumą o właściwej twardości. Reszta to już tylko kwestia techniki i wyczucia, a tego da się nauczyć w jeden sezon.

Źródła danych i przepisy: PN-EN 61215 (moduły krystaliczne), PN-EN 61730 (bezpieczeństwo elektryczne), PN-EN 12150 (szkło hartowane), rozporządzenie Ministra Pracy i Polityki Socjalnej z 26 września 1997 r. Dz.U. 2003 nr 169 poz. 1650, Eurocode 1 PN-EN 1991-1-3 (obciążenie śniegiem), dane dotyczące twardości gumy wg Shore'a A oraz współczynników tarcia z kart technicznych producentów EPDM. Więcej informacji o normach: portal PKN (www.pkn.pl), informacje o strefach śniegowych: ITB (www.itb.pl).
