Fundamenty z kamienia, diagnostyka, wzmocnienie i izolacja

Stuletni dom z kamiennymi ławami fundamentowymi, brakiem jakiejkolwiek izolacji przeciwwilgociowej i posadowieniem zaledwie na pięćdziesiąt centymetrów w gruncie piaszczystym - tak zaczyna się większość rozmów o remoncie starego budynku. Rozbudowa, adaptacja poddasza, większe obciążenia konstrukcji i rosnące rachunki za ogrzewanie tworzą presję, której nie da się dłużej ignorować. Izolacja starych fundamentów z kamienia wymaga rozwiązania systemowego: betonowej opaski wzmacniającej, emulsji asfaltowo-kauczukowej odcinającej wodę, warstwy XPS tłumiącej mostki termiczne oraz drenażu powierzchniowego odprowadzającego wilgoć z otoczenia budynku.

• Diagnostyka i ocena stanu kamiennych ław fundamentowych
• Wzmocnienie fundamentów opaską betonową wokół starego domu
• Izolacja przeciwwilgociowa emulsją asfaltową i ocieplenie XPS cokołu

Diagnostyka i ocena stanu kamiennych ław fundamentowych

Zanim koparka wbije się w ziemię obok ściany, trzeba wiedzieć, z czym ma do czynienia. Kamienne ławy w starych domach to najczęściej mieszanka polnych głazów, łupanego piaskowca, a czasem wapienia wiśniówki czy zendrówki, spojonych zaprawą glinianą lub wapienną. Spoina glinowa po stu latach zwykle nie trzyma już kamieni w monolitycznej całości - rozpuszcza się, kruszeje, a w miejscach, gdzie do ław dochodziła woda, bywa zastąpiona przez muł i pył.

Rozpoznanie typu fundamentu zaczyna się od odsłonięcia narożnika na głębokość około pięćdziesięciu centymetrów. Widać wtedy przekrój kamienny, grubość ławy, sposób spoinowania. Tam, gdzie odsłonięcie jest niemożliwe bez ryzyka destabilizacji budynku, pozostaje analiza pośrednia: historia obiektu, dokumentacja z archiwum, porównanie z sąsiednią zabudową z tego samego okresu.

Minimalna głębokość posadowienia w polskich warunkach klimatycznych, zgodnie z Warunkami technicznymi §12 oraz PN-EN 1997-1 (Eurokod 7), wynosi od osiemdziesięciu centymetrów do jednego metra czterdzieści, zależnie od strefy przemarzania. Stare budynki często stoją płycej, ale ratuje je grunt piaszczysty: wysoka przepuszczalność piasku sprawia, że woda nie podciąga kapilarnie, a ewentualny jej napływ szybko odpływa. To właśnie dlatego wiele kamiennych domów przetrwało wieki na półmetrowym fundamencie, podczas gdy analogiczny budynek na glinie miałby trzy razy głębsze posadowienie.

Sygnały ostrzegawcze pojawiają się jednak wcześniej i są bardzo konkretne. Pęknięcia w ścianach o rozwarstwieniu powyżej trzech milimetrów, zwłaszcza przebiegające ukośnie od narożników okien, wskazują na osiadanie fundamentu. Zawilgocenia przy podłodze parteru, wykwity solne na cokole, odparzona farba do wysokości czterdziestu centymetrów nad posadzką - to dowód podciągania kapilarnego. Zapach stęchlizny, łuszczenie się tynku, ciemne plamy przy listwach przypodłogowych dopełniają obrazu.

Pamiętaj: piaszczyste podłoże bywa sprzymierzeńcem, ale tylko do momentu, gdy woda z rynien, spływ powierzchniowy albo awaria instalacji zacznie lokalnie podtapiać grunt. Mokry piasek traci nośność i zaczyna płynąć, co dla kamiennej ławy bez opaski oznacza katastrofę.

Kiedy fundamenty wymagają natychmiastowej interwencji

Trzy sytuacje każą działać bez zwłoki. Pierwsza to aktywne pęknięcia - takie, które powiększają się z miesiąca na miesiąc, sygnalizują postępujące odkształcenie gruntu. Druga to wyraźne osiadanie jednej ze ścian, widoczne jako przechyłka budynku, trudności zamykania okien, zmiana poziomu podłogi. Trzecia to całkowity brak izolacji poziomej w domu starszym niż sto lat, połączony z zawilgoceniem przy podłodze - sam ten fakt wystarczy, by wilgoć stale niszczyła tynki, a z czasem nadwerężała samą konstrukcję.

Wzmocnienie fundamentów opaską betonową wokół starego domu

Opaska betonowa, nazywana też wzmocnieniem pierścieniowym, to najskuteczniejsza metoda stabilizacji starych ław, którą akceptują konstruktorzy z uprawnieniami i nadzór budowlany. Działa jak ściąg opasujący budynek na poziomie fundamentu, przejmując część obciążeń pionowych i przeciwdziałając poziomym odkształceniom gruntu. Wykonuje się ją od zewnątrz, po odkopaniu ławy na całą wysokość i odsłonięciu spodu.

Schemat przekroju i kolejność warstw

Przekrój po wykonaniu opaski wygląda następująco, od strony wewnętrznej: stara ławka kamienna, zakotwiona prętami ze stali żebrowanej, otulona betonem klasy minimum C16/20 zgodnie z PN-EN 1992-1-1 (Eurokod 2), pokryta dysperbitem wodnorozcieńczalnym, ocieplona płytą XPS grubości ośmiu do dwunastu centymetrów, osłonięta folią tłoczoną (kubełkową) i obsypana piaskiem z drenażem powierzchniowym. Każda z tych warstw pełni ściśle określoną funkcję - pominięcie którejkolwiek obniża skuteczność całego systemu.

Zbrojenie, kotwy i deskowanie

Sercem opaski jest zbrojenie. Siatka z prętów żebrowanych o średnicy ośmiu do dziesięciu milimetrów, oczka piętnaście na piętnaście centymetrów, otulona minimum trzy centymetry betonu od każdej strony. Przed betonowaniem w spoiny kamiennej ławy wbija się kotwy - krótkie odcinki stali, które mechanicznie połączą nową opaskę ze starym murem. Bez tych kotew opaska byłaby jedynie przylegającą skorupą, a nie integralną częścią fundamentu.

Deskowanie wykonuje się z płyt OSB o grubości osiemnastu milimetrów, rozpartych bloczkami betonowymi lub drewnianymi stemplami co sześćdziesiąt do osiemdziesięciu centymetrów. Najważniejsze jest zachowanie luzu technologicznego: ściana starego domu rzadko stoi idealnie pionowo, a jej odchylenie sięgające siedmiu centymetrów na wysokości kondygnacji wcale nie jest rzadkością. Opaska musi tę krzywiznę skompensować, dlatego jej grubość bywa większa niż wynikałoby z czystych obliczeń wytrzymałościowych.

Betnowanie odbywa się odcinkami - nigdy całego obwodu naraz. Bezpieczne długości jednorazowego odkopania to od dwóch do trzech metrów bieżących, a przerwy między odcinkami pozwalają betonowi związać, zanim zacznie przejmować napór gruntu. Pełną wytrzymałość beton osiąga po dwudziestu ośmiu dniach, ale już po siedmiu dniach można ostrożnie zasypać wykop i przejść do następnego odcinka.

Uwaga: podcinanie ścian w starych kamiennych fundamentach bywa ryzykowne. Ławy spojone gliną nie są jednorodne, ich fragmenty mogą się przesunąć nierównomiernie podczas podbijania. Bez projektu z uprawnieniami ta metoda powinna być odrzucona.

Izolacja przeciwwilgociowa emulsją asfaltową i ocieplenie XPS cokołu

Samo wzmocnienie ławy nie rozwiąże problemu wilgoci. Beton opaski jest porowaty i bez dodatkowej warstwy odcinającej przepuszcza wodę, która w gruncie piaszczystym pojawia się po każdym większym deszczu. Dlatego zaraz po rozdeskowaniu i wyschnięciu betonu przychodzi czas na izolację przeciwwilgociową - warstwę, która odcina kapilarne podciąganie i blokuje dyfuzję pary.

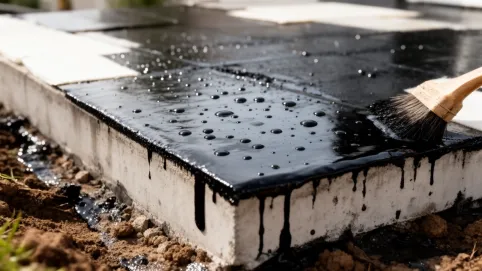

Emulsja asfaltowo-kauczukowa - technologia nakładania

Emulsja asfaltowo-kauczukowa, potocznie zwana dysperbitem wodnorozcieńczalnym, sprawdza się w starym budownictwie z trzech powodów. Po pierwsze, ma konsystencję gęstej farby, więc wnika w nierówności kamiennej ławy i wypełnia drobne ubytki. Po drugie, wysycha elastycznie - mostkuje mikropęknięcia betonu, które i tak pojawią się w pierwszych miesiącach. Po trzecie, wiąże bez agresywnych rozpuszczalników, co ma znaczenie przy pracy w pobliżu zamieszkałych pomieszczeń.

Aplikacja przebiega w dwóch do trzech warstw, nakładanych pędzlem lub wałkiem, każda o wydajności około jednego kilograma na metr kwadratowy. Pierwsza warstwa wchodzi w podłoże rozcieńczona wodą w proporcji jeden do dziesięciu - to tak zwany grunt sczepny. Kolejne warstwy już nierozcieńczone, z zachowaniem minimum sześciu godzin przerwy na wyschnięcie. Łączna grubość powłoki po wyschnięciu powinna wynosić półtora do dwóch milimetrów.

Polistyren ekstrudowany zamiast styropianu

XPS na cokole wygrywa ze styropianem (EPS) z kilku powodów, które wynikają z fizyki materiału. Zamknięta struktura komórkowa polistyrenu ekstrudowanego nie nasiąka wodą, jego nasiąkliwość nie przekracza jednego procentu objętościowo, podczas gdy EPS potrafi wchłonąć pięć do dziesięciu procent. W strefie cokołu, gdzie wilgoć pojawia się regularnie, ta różnica przesądza o trwałości ocieplenia.

XPS układa się od poziomu ławy do wysokości około trzydziestu centymetrów ponad grunt, czyli obejmuje całą strefę cokołu narażoną na rozbryzgi i kontakt ze śniegiem. Płyty mocuje się klejem bitumicznym bezrozpuszczalnikowym, bez dodatkowych kołków - na cokole fundamentowym, gdzie brak ruchu wiatrem, takie mocowanie wystarcza. Górną krawędź zabezpiecza się paskiem XPS z zatopioną siatką zbrojącą, by promieniowanie UV nie degradowało widocznego pasa materiału.

Folia tłoczona i drenaż powierzchniowy

Folia kubełkowa, nazywana też tłoczoną, pełni dwie funkcje jednocześnie. Po pierwsze, chroni XPS przed uszkodzeniami mechanicznymi podczas zasypki - kubełki rozkładają nacisk gruntu. Po drugie, tworzy szczelinę drenażową, którą woda spływa w dół do rury drenarskiej u podstawy ławy. Układa się ją kubełkami do ściany, z zakładem minimum dziesięciu centymetrów, klejonym lub zgrzewanym na zakładkach.

Na dole wykopu, poniżej poziomu ławy, instaluje się rurę drenarską PVC ∅100 mm w otulinie z geowłókniny, z spadkiem jednego procenta w kierunku studzienki rewizyjnej. Zasypka piaskowa o frakcji zero do czterech milimetrów, warstwa minimum trzydziestu centymetrów powyżej rury, zapewnia swobodny przepływ wody. To wszystko razem sprawia, że woda deszczowa nie stoi przy fundamencie, lecz odprowadza się grawitacyjnie w bezpieczne miejsce.

Kiedy nie robić tej izolacji samodzielnie

Są sytuacje, w których nawet doświadczony majsterkowicz powinien odstąpić i wezwać konstruktora. Domy starsze niż sto lat z aktywnymi pęknięciami o rozwarstwieniu powyżej trzech milimetrów wymagają ekspertyzy przed jakimikolwiek pracami ziemnymi. Mokry grunt gliniasty w bezpośrednim sąsiedztwie wykopu zmienia warunki stateczności - piasek sypie się kontrolowanie, glina może niespodziewanie napłynąć. Brak dokumentacji projektowej przy obiektach objętych ochroną konserwatorską wyklucza samowolne kopanie przy zabytkowej ścianie.

Połączenie ocieplenia cokołu z ociepleniem ścian

Detalem, który odróżnia amatorską robotę od fachowej, jest sposób połączenia cokołowego pasa XPS z przyszłym ociepleniem ścian. Najczęściej ściany ociepla się metodą lekką mokrą (ETICS) lub na ruszcie. W obu przypadkach cokół powinien być cofnięty o dwa do trzech centymetrów względem lica ściany - to miejsce na późniejsze docieplenie, które szczelnie przykryje górną krawędź XPS.

Ruszt pod ocieplenie ścian kotwi się w opasce betonowej, nie w warstwie XPS. Kołki wciśnięte w polistyren nie przenoszą obciążeń - z czasem ruszt zacznie się uginać, a tynk pęknie wzdłuż mocowania. Kotwy wklejone chemicznie w beton opaski to standard, który wytrzymuje pięćdziesiąt lat bez rewizji.

Sprawdź zanim zasypiesz wykop

Zanim zasypka piaskowa przykryje cały system, warto poświęcić pół dnia na kontrolę. Odbiór powinien obejmować sprawdzenie ciągłości powłoki dysperbitu, brak pęcherzy i miejsc niepokrytych. Spoiny między płytami XPS muszą być szczelne, a ułożenie folii kubełkowej zgodne z zakładami. Dopiero po takim przeglądzie można spokojnie zasypywać, ubijając piasek warstwami po dwadzieścia centymetrów.

Harmonogram całego przedsięwzięcia, od pierwszego szpadla do ostatniej warstwy piasku, to w praktyce od czterech do sześciu tygodni przy domu o obwodzie czterdziestu metrów. Odkopanie i betonowanie opaski zajmują dwa tygodnie, dwadzieścia osiem dni schnięcia betonu wypada równolegle z pracami na sąsiednich odcinkach, izolacja i ocieplenie to tydzień, zasypka z drenażem kolejne cztery dni. Realnie całość zamyka się w sześciu tygodniach suchej pogody.

Uwaga: nigdy nie odkopywać całego obwodu jednocześnie - nawet w domu, który stoi stabilnie od stu lat, nagłe usunięcie bocznego podparcia gruntu może skutkować przesunięciem ławy. Bezpieczne odcinki mają dwa do trzech metrów, a między nimi zostaje minimum metr nieodkopanego pasa.

Koszt całego przedsięwzięcia przy obwodzie czterdziestu metrów, licząc materiały i robociznę, mieści się w przedziale pięćdziesięciu do siedemdziesięciu tysięcy złotych. W tej kwocie jest opaska betonowa, izolacja przeciwwilgociowa, XPS, folia kubełkowa, rura drenarska i zasypka piaskowa. Kwota nie obejmuje ewentualnej ekspertyzy konstruktorskiej, która dla domu z aktywnymi pęknięciami to koszt od dwóch do pięciu tysięcy złotych, ale bywa niezbędna przed rozpoczęciem prac.

Normy i przepisy, do których odwołuje się cały proces, to przede wszystkim PN-EN 1997-1 (Eurokod 7 - geotechnika), PN-EN 1992-1-1 (Eurokod 2 - konstrukcje betonowe), Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (§12 dotyczący posadowienia), oraz instrukcje ITB dotyczące izolacji wodochronnych. Pełne teksty norm dostępne są w serwisie PKN (Polski Komitet Normalizacyjny) pod adresem pkn.pl, a Warunki techniczne w systemie ISAP pod isap.sejm.gov.pl.
