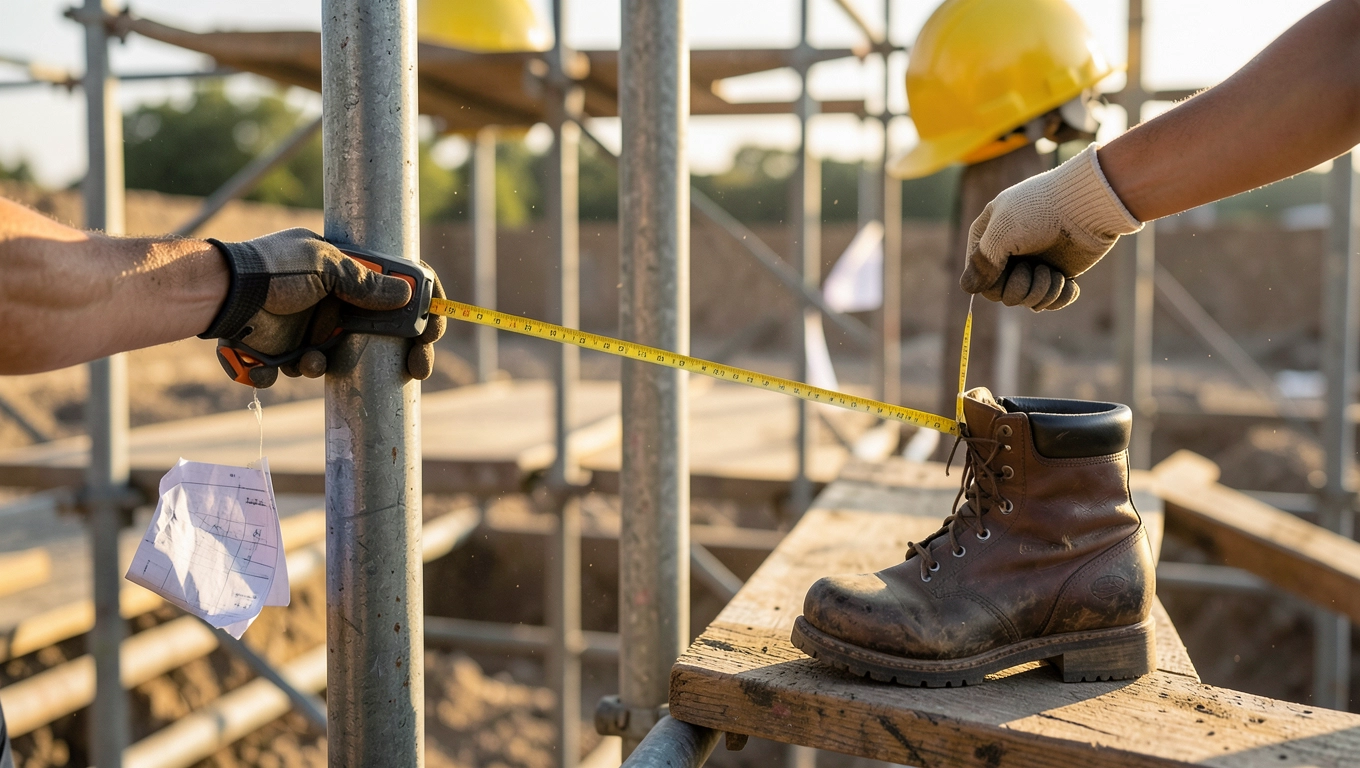

Jak obliczyć m² rusztowania i nie przepłacić za elementy

Ręczne liczenie metrów kwadratowych rusztowania to strata czasu, która najczęściej kończy się albo niedoszacowaniem elementów, albo zamówieniem materiału, który potem tygodniami zajmuje plac. Samo pytanie, jak obliczyć m2 rusztowania, zwykle rodzi się po pierwszej pomyłce: zbyt mała ilość podestów na elewacji, brak stężeń, niedokładność przy wysokości. Wystarczy jednak pięć pól w dobrym kalkulatorze rusztowań, żeby zamiast stresu mieć konkretną listę ram, podestów, kotew i schodni gotową do wysłania na budowę jeszcze tego samego dnia.

• Kalkulator rusztowań ramowych jak policzyć elementy na ścianę
• Obliczanie rusztowania fasadowego z uwzględnieniem wysokości roboczej
• Najczęstsze błędy przy zamawianiu rusztowania i jak ich uniknąć
• Gotowy rachunek w pięciu krokach

Kalkulator rusztowań ramowych jak policzyć elementy na ścianę

Klucz do precyzji leży w jednym prostym fakcie: rusztowanie ramowe liczy się nie po powierzchni ściany, tylko po liczbie pól o stałej długości. Każde pole to dwa stojaki (rany pionowe), poprzeczki, jeden lub dwa podesty oraz komplet łączników. Pole o długości 2,57 m w systemie PD 70/100 lub 3,07 m w wersji metrycznej PDM zajmuje dokładnie tyle a tyle metrów bieżących elewacji.

Żeby zobaczyć, jak to wygląda w praktyce, weźmy ścianę 10 m szerokości i 6 m wysokości ostatniego podestu. Po zaokrągleniu do pełnych pól o długości 2,5 m otrzymujemy 4 pola na dolną kondygnację. Przy wysokości kondygnacji 2 m do 6 m potrzebujemy trzech poziomów ram, czyli łącznie 8 stojaków (4 × 2 poziomy górne), 8 poprzeczek, 12 podestów oraz stężenia ukośnego w co trzecim polu.

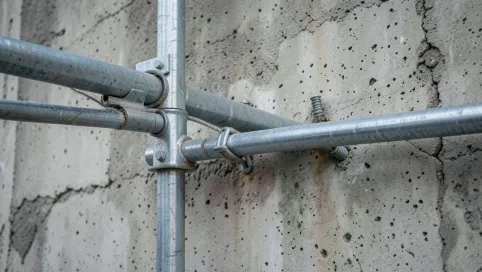

Do tego dochodzą elementy, które początkujący wykonawcy najczęściej pomijają. Kotwy do elewacji w ilości co drugie pole na każdą parę stojaków, zgodnie z zaleceniami producenta, dają w tym przykładzie 8 sztuk łączników kotwiących i tyle samo śrub z uchem. Schodnia komunikacyjna wymaga osobnego ciągu o szerokości 0,75 m, czyli dodatkowych 4 ram i 6 podestów komunikacyjnych. Podstawki śrubowe (jack base) ustawia się po jednej pod każdym stojakiem, tu: 8 sztuk.

Warto zauważyć, że te liczby zmieniają się, gdy w grę wchodzi długość podestu. Podest 3,0 m zamiast 2,5 m oznacza 3 pola zamiast 4 na 10 metrach elewacji, ale za to mniejszą liczbę połączeń i szybszy montaż. Różnica w nośności podestu jest tu minimalna, liczy się bowiem klasa obciążenia całego rusztowania, a nie pojedynczego modułu.

Co potrafi dobry kalkulator rusztowań

Narzędzie, które realnie oszczędza czas, przyjmuje pięć konkretnych danych wejściowych. Pierwsze to pole powierzchni rusztowania (szerokość × wysokość ostatniego podestu), drugie długość podestu (2,5 lub 3,0 m), trzecie typ podestu (drewniany lub stalowy), czwarte wysokość, na której ma stanąć ostatni pomost (do 22 m, czyli do 24 m wysokości roboczej), piąte liczba ciągów komunikacyjnych.

Pola dodatkowe pozwalają uwzględnić niuanse, które odróżniają rzetelne zestawienie od przypadkowego spisu. Uwagi o niestandardowych konstrukcjach (balkony, gzymsy, załamania elewacji), warunki wiatrowe w strefie przybrzeżnej, planowane obciążenia (np. składowanie materiałów na pomoście) to wszystko wpływa na dobór stężeń i kotew. Współczynnik ekspozycji na wiatr zmienia ilość łączników kotwiących nawet o 30%.

Kalkulator rusztowań ramowych, który bierze pod uwagę te zmienne, zastępuje godzinę pracy z tabelą producenta jednym kliknięciem. Wystarczy wpisać wymiary, wybrać konfigurację i otrzymać pełną listę elementów z podziałem na ramy, podesty, stężenia, kotwy, bortnice oraz schodnię. Wynik można wydrukować albo przesłać mailem.

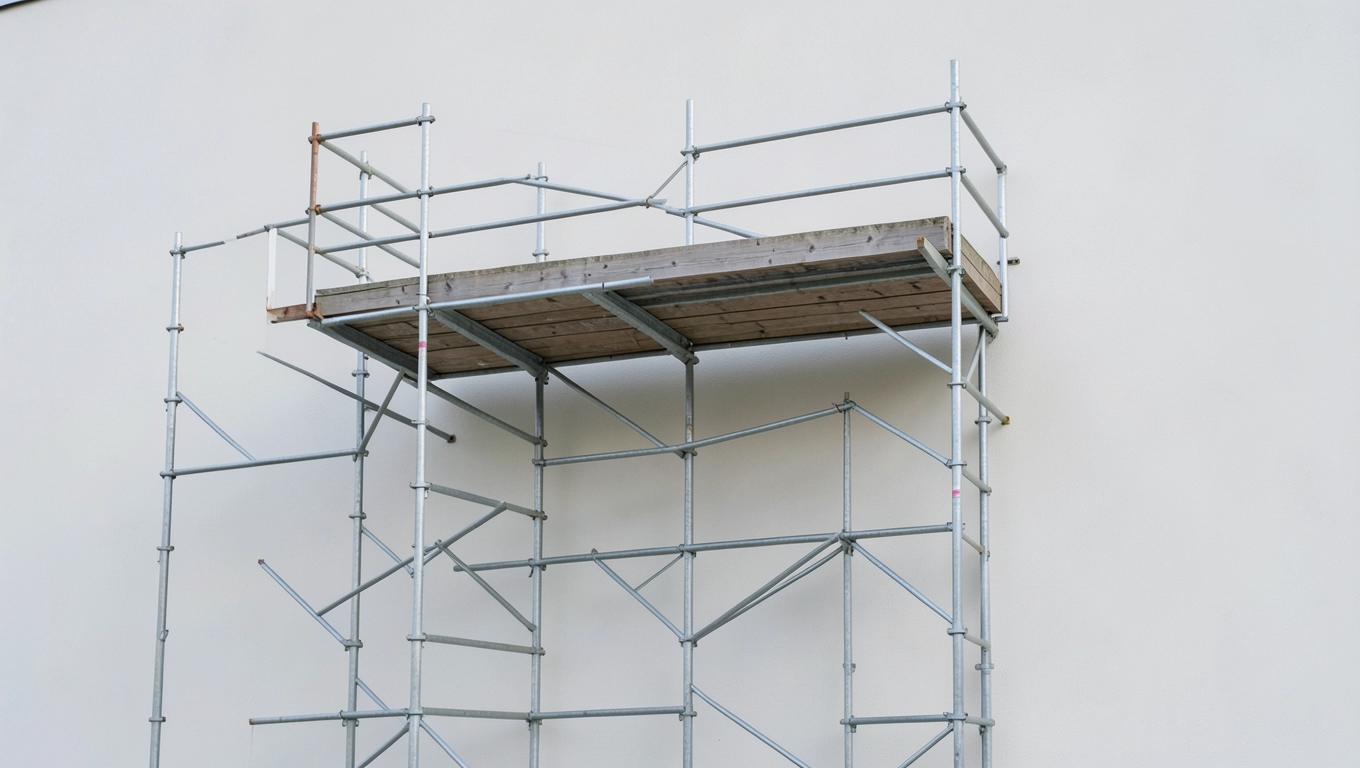

Obliczanie rusztowania fasadowego z uwzględnieniem wysokości roboczej

Wysokość robocza to parametr, który decyduje o wymaganiach montażowych, a jednocześnie najczęściej bywa mylony z wysokością samego rusztowania. Różnica wynosi zawsze 2 m: jeśli ostatni podest stoi na wysokości 8 m, wysokość robocza sięga 10 m, bo człowiek z wyciągniętymi rękoma sięga mniej więcej 2 m ponad pomost. Konsekwencje tej zależności są bardzo praktyczne.

Norma PN-EN 12811 mówi wprost, że do wysokości roboczej 8 m dopuszcza się lżejsze konstrukcje bez dodatkowych obliczeń statycznych, o ile zachowane zostają warunki producenta. Powyżej tej granicy wymagana jest weryfikacja sił kotwienia, odstępów stężeń oraz nośności podłoża. Powyżej 24 m wysokości roboczej zaczyna obowiązyzywać osobna kategoria, dla której obliczenia wykonuje uprawniony konstruktor.

Pamiętaj: wysokość robocza = wysokość ostatniego podestu + 2 m. Pomylenie tych wartości skutkuje niedowymiarowaniem kotew i stężeń, a w konsekwencji utratą stabilności przy silnym wietrze.

Schemat wysokości wygląda tak: poziom terenu, podstawki śrubowe (0-40 cm), pierwsza kondygnacja ram 2,0 m, drugi poziom ram 2,0 m, trzeci poziom ram 2,0 m tu sytuujemy ostatni pomost na 6 m. Do pełnej wysokości roboczej 8 m brakuje zasięgu rąk pracownika. Taki układ wymaga trzech poziomów stężeń ukośnych, kotew co drugie pole i bortnic ochronnych na każdym poziomie pomostu.

Przy elewacji z licznymi załamaniami, gzymsami lub balkonami sprawdza się zasada mierzenia najdłuższego ciągłego odcinka. Pozostałe fragmenty obsługuje się osobnymi zestawami lub wykorzystuje ramy narożne, które pozwalają obejść wystający element bez demontażu całej sekcji. W kalkulatorze rusztowań warto zaznaczyć takie odcinki w polu uwag, żeby wynik uwzględniał ramy narożne i dodatkowe łączniki.

Checklist przed obliczeniem

• Pomiar ściany z dokładnością do 10 cm (szerokość, wysokość do ostatniego podestu).
• Sprawdzenie dostępu do podłoża: czy teren jest równy, czy potrzebne podkłady drewniane.
• Określenie planowanych obciążeń: czy na pomoście będą składowane materiały, czy tylko ruch ludzi.
• Ustalenie strefy wiatrowej wg PN-EN 1991-1-4 (I do III w zależności od lokalizacji).
• Decyzja o liczbie ciągów komunikacyjnych (minimum jeden na 75 m długości rusztowania).

Parametry techniczne popularnych ram

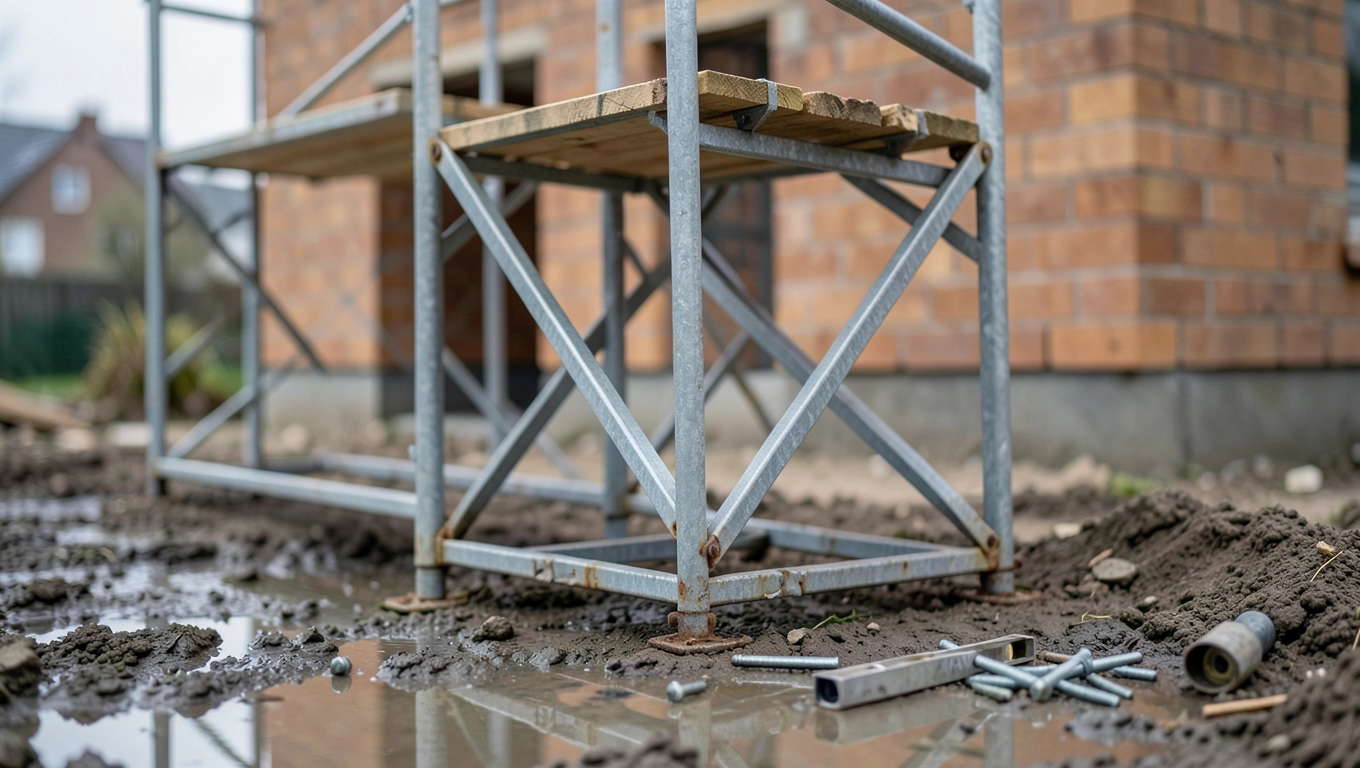

Najczęstsze błędy przy zamawianiu rusztowania i jak ich uniknąć

Pięć klasycznych pomyłek powtarza się na polskich budowach sezon po sezonie. Pierwsza to pominięcie stężeń ukośnych w polach skrajnych. Bez stężenia końcowe pole traci sztywność w kierunku prostopadłym do ściany i przy podmuchu wiatru może odkształcić się o kilka centymetrów, co w odczuwalny sposób obniża komfort pracy. Druga pomyłka to niedoliczenie kotew w polach przylegających do narożników budynku, gdzie siły ssące wiatru są większe niż na ścianie płaskiej.

Trzeci błąd to rezygnacja z bortnic ochronnych na najwyższym pomoście. Norma PN-EN 12811-1 wymaga bortnicy o wysokości minimum 15 cm wzdłuż wszystkich krawędzi pomostu, nie tylko czołowych. Brak tej listwy powoduje zsuwanie się narzędzi, kubłów z zaprawą czy drobnych elementów. Czwarta pomyłka to zamówienie rusztowania bez schodni komunikacyjnej, „bo wchodzimy po drabinie". Inspektor BHP ma obowiązek wstrzymać pracę, jeśli jedyny dostęp na pomost stanowi drabina przystawna.

Piąty, najbardziej kosztowny błąd, to niedoszacowanie podestów o 10-15%. Brakujące pomosty trzeba potem dorabiać na gwałt, płacąc transport ekspresowy. Kalkulator elementów rusztowania uwzględnia ten margines automatycznie, ręczne liczenie rzadko go uwzględnia.

Kalkulator podestów rusztowania w praktyce

Ile elementów rusztowania na ścianę 12 × 8 m przy podestach 2,5 m i wysokości ostatniego pomostu 8 m? Po zaokrągleniu do pełnych pól: 5 sekcji szerokości (12 m / 2,5 m), 4 poziomy ram (8 m / 2 m), czyli 10 stojaków w ostatnim rzędzie. Podestów: 5 × 4 = 20 sztuk, ale na każdym poziomie potrzebne są też podesty komunikacyjne, więc faktyczna liczba rośnie o 4 sztuki na poziom. Stężenia: 2 ukośne na każdy poziom, łącznie 8 sztuk. Kotwy: co drugie pole, czyli 10 sztuk na poziom, pomnożone przez 4 poziomy minus górny (tam kotwy nie są potrzebne), daje 30 łączników kotwiących.

Drobna zmiana długości podestu potrafi przesunąć koszt o kilka procent. Podesty 3,0 m oznaczają 4 sekcje zamiast 5, mniej ram, ale dłuższe podesty i wyższą cenę za sztukę. Różnica netto zwykle mieści się w granicach 5-8% wartości zestawu, dlatego dobry kalkulator rusztowań podpowiada obie opcje obok siebie.

Case study, które dobrze ilustruje skalę oszczędności: wykonawca ocieplający blok 30 × 12 m i 18 m wysokości policzył ręcznie, zamówił 480 podestów 2,5 m, podczas gdy kalkulator wskazał 410 sztuk z marginesem 5%. Różnica 70 podestów stalowych to około 15% budżetu materiałowego, które wróciło do kieszeni inwestora po jednym sprawdzeniu liczb.

Czy wiesz, że nośność pojedynczego podestu stalowego klasy 3 wynosi 3 kN/m², co odpowiada mniej więcej 300 kg na metr kwadratowy pomostu? To wystarczy na składowanie palet z wełną mineralną, o ile rozłożone są równomiernie.

Gotowy rachunek w pięciu krokach

Krok pierwszy: wpisz pole powierzchni rusztowania, czyli szerokość elewacji razy wysokość ostatniego podestu. Krok drugi: wybierz długość podestu (2,5 lub 3,0 m). Krok trzeci: określ typ podestu drewniany lub stalowy. Krok czwarty: podaj wysokość ostatniego podestu w metrach. Krok piąty: wskaż liczbę ciągów komunikacyjnych. Po zatwierdzeniu otrzymujesz kompletną listę materiałową z podziałem na kategorie.

Przed wysłaniem zapytania warto jeszcze raz zweryfikować trzy rzeczy: czy wysokość robocza zgadza się z technologią prac (ocieplenie, malowanie, montaż elewacji wentylowanej), czy liczba schodni odpowiada normie (minimum 1 ciąg na każde 75 m długości rusztowania), czy dobrano właściwą klasę obciążenia pomostu. Te trzy punkty decydują o tym, czy zestawienie przejdzie odbiór BHP bez poprawek.

Wpisz wymiary swojej elewacji w kalkulatorze rusztowań i pobierz gotową listę elementów w mniej niż dwie minuty. W razie nietypowej geometrii skonsultuj wynik z doradcą technicznym dobór ram narożnych i dodatkowych stężeń wymaga rzutu z góry i widoku elewacji, ale sam metraż liczy się automatycznie.

Źródła danych: PN-EN 12811-1 „Tymczasowe konstrukcje stosowane na placu budowy. Rusztowania. Warunki wykonania i ogólne zasady projektowania"; PN-EN 1991-1-4 „Eurokod 1: Oddziaływania na konstrukcje. Część 1-4: Oddziaływania wiatru"; PN-EN 12810 „Rusztowania fasadowe z elementów prefabrykowanych".
