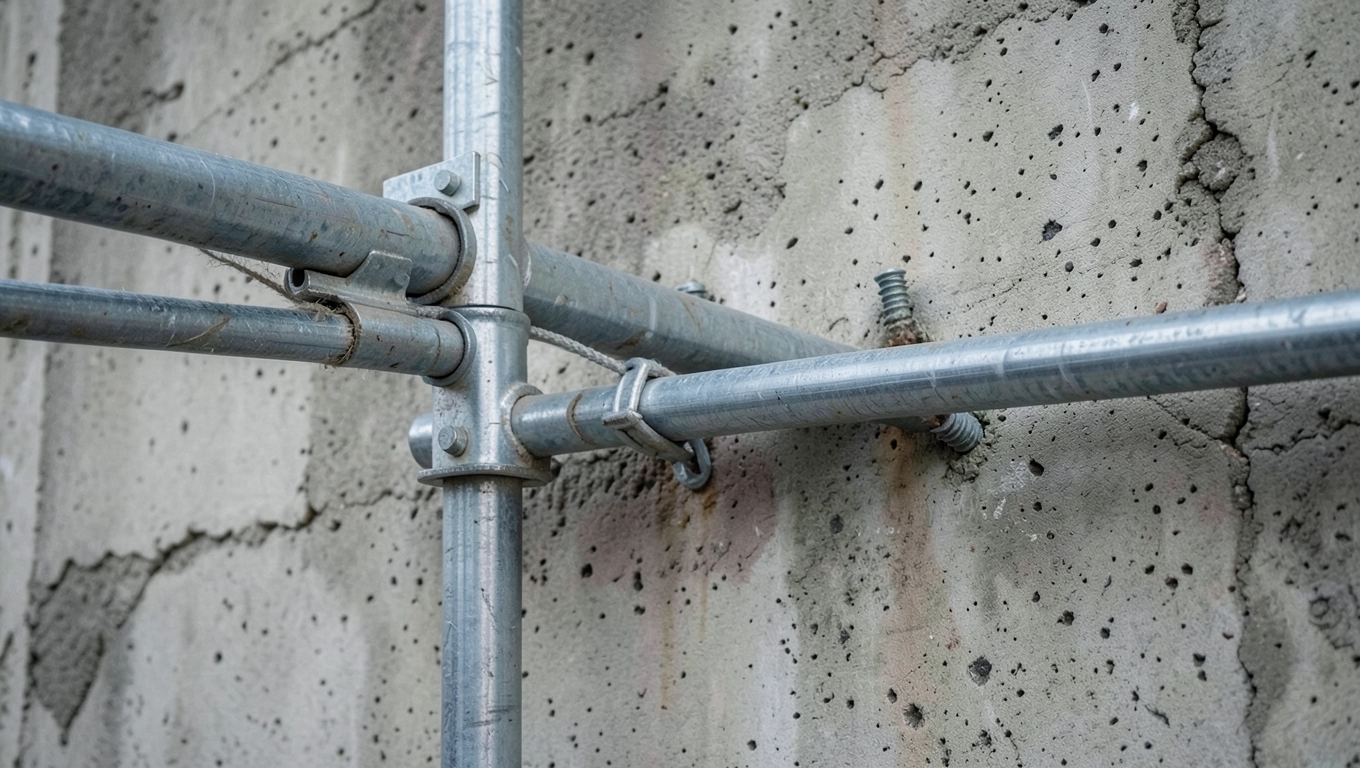

Kotwienie rusztowania do ściany: kompletny poradnik bezpieczeństwa

Co trzy sekundy na polskiej budowie dochodzi do wypadku z rusztowaniem, większość z nich ma tę samą, banalną przyczynę: źle osadzone kotwy albo ich brak. Prawidłowe kotwienie rusztowania do ściany to nie kwestia dobrej woli ekipy, lecz twardy wymóg normy PN-EN 12810 i PN-EN 12811, Rozporządzenia Ministra Pracy oraz fizyki wiatru działającego na każdy metr kwadratowy fasady. Po przeczytaniu tego tekstu samodzielnie dobierzesz łączniki, rozplanujesz ich siatkę i przeprowadzisz montaż tak, żeby inspektor BHP nie miał powodu wstrzymać robót.

• Dlaczego kotwienie jest kluczowe dla bezpieczeństwa i zgodności z prawem
• Rodzaje kotew do rusztowań i ich parametry techniczne
• Schemat rozmieszczenia kotew na elewacji
• Kotwienie rusztowania krok po kroku procedura montażu
• Najczęstsze błędy kotwienia i konsekwencje prawne
• Przepisy, dokumentacja i kto może wykonywać kotwienie

Dlaczego kotwienie jest kluczowe dla bezpieczeństwa i zgodności z prawem

Inspektorat Pracy odnotowuje rocznie kilkaset ciężkich wypadków przy pracach na wysokości, a rusztowania odpowiadają za blisko jedną trzecią z nich. Przyczyną rzadko bywa samo rusztowanie, częściej brak kotew albo ich rozmieszczenie niezgodne z DTR producenta. Skutek? Odpowiedzialność karna kierownika budowy, utrata ubezpieczenia i konieczność wstrzymania inwestycji do czasu ponownego odbioru.

Na rusztowanie działają trzy kategorie sił. Pierwsza to obciążenia użytkowe: ciężar pracowników, narzędzi i składowanych materiałów, zgodnie z klasą obciążenia 1-6 norma zakłada od 75 do 600 kg/m². Druga to ciężar własny konstrukcji, zwykle 15-25 kg/m². Trzecia, najgroźniejsza, to parcie wiatru, które potrafi w kilka sekund przewrócić nawet solidny zestaw.

Polska leży w trzech strefach wiatrowych wg PN-EN 1991-1-4. Nad morzem (strefa I) ciśnienie referencyjne sięga 1,2 kN/m², w centrum (strefa II) około 0,9 kN/m², a w głębi lądu (strefa III) spada do 0,7 kN/m². Te wartości decydują o gęstości siatki kotew i rodzaju łączników.

Konsekwencje błędnego kotwienia wykraczają daleko poza mandat. Ubezpieczyciel odmawia wypłaty odszkodowania, jeśli protokół odbioru nie zawiera schematu kotew i wyników próby wyrywania. Poszkodowany pracownik może skutecznie pozwać wykonawcę, a inspektor PIP nakazać natychmiastowy demontaż. Jedna źle osadzona kotwa potrafi więc kosztować kilkaset tysięcy złotych.

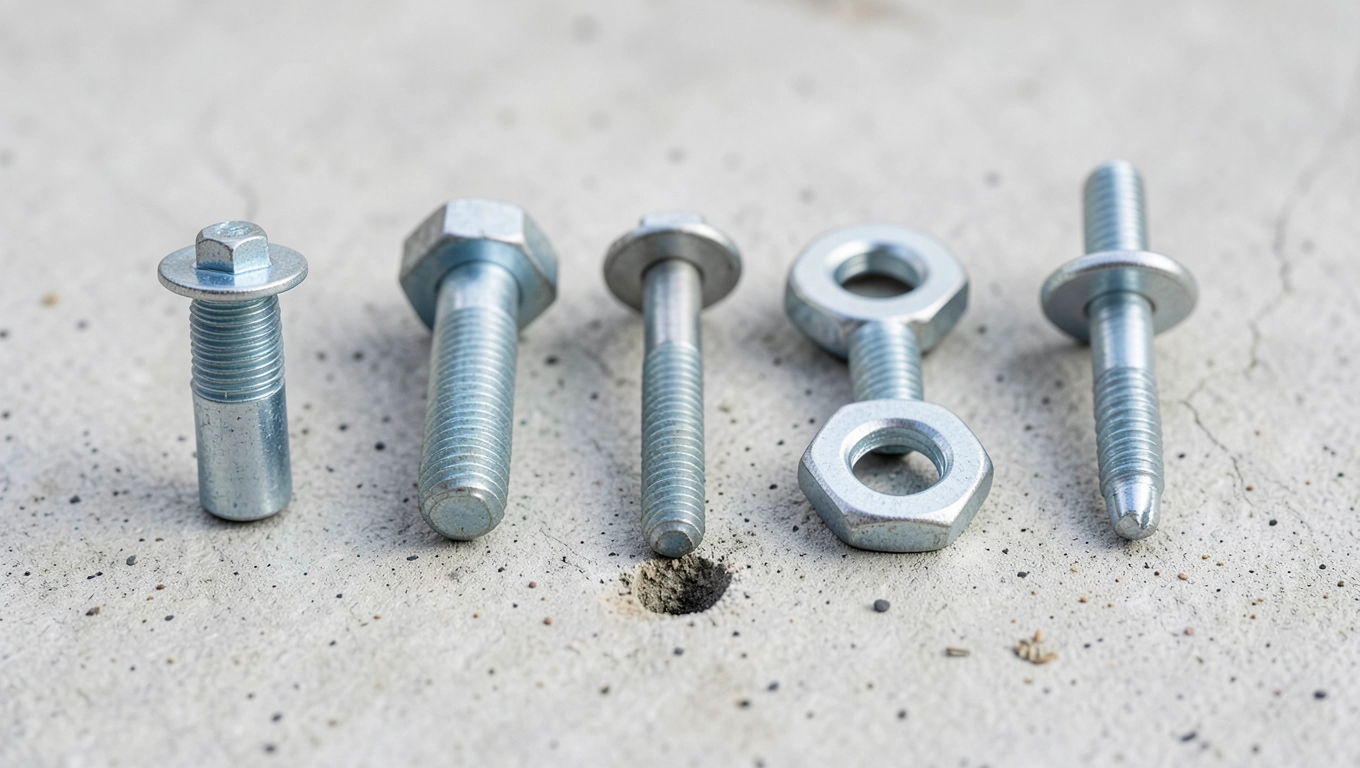

Rodzaje kotew do rusztowań i ich parametry techniczne

Dobór łącznika zależy od materiału ściany, klasy rusztowania i strefy wiatrowej. Na rynku funkcjonuje sześć podstawowych typów, z których każdy sprawdza się w innym scenariuszu. Poniższe zestawienie obejmuje średnice wiertła, głębokość osadzenia, nośność charakterystyczną i orientacyjną cenę w PLN za sztukę netto.

Kotwa mechaniczna rozporowa działa na zasadzie klinowania stożka wewnątrz tulei. Po dokręceniu śruby klin rozpiera tuleję, generując siłę tarcia między stalą a ścianką otworu. Sprawdza się wyłącznie w betonie klasy C20/25 lub wyższej, bo w słabszych podłożach tarcie okazuje się za niskie.

Kotwa wkręcana (śrubowa) tnie gwint w betonie podczas montażu, dzięki czemu nie generuje momentu rozporowego. Można ją wielokrotnie wkręcać i wykręcać, co przyspiesza rotację rusztowań między budowami. Nie stosujcie jej jednak w betonie zbrojonym bliżej niż 10 cm od pręta zbrojeniowego.

Kotwa chemiczna łączy stalowy pręt z podłożem przez masę żywiczną, która po związaniu tworzy spoinę o wytrzymałości większej niż sam materiał ściany. Żywica rozprowadza obciążenie na całą powierzchnię styku, więc kotwa zachowuje nośność nawet przy niewielkiej odległości od krawędzi (minimum 5 cm zamiast standardowych 10 cm). Minus to czas wiązania, w niskich temperaturach sięgający 24 godzin.

Schemat rozmieszczenia kotew na elewacji

Producent rusztowania podaje w instrukcji DTR gotowy wzór rozmieszczenia kotew, zwykle 4-8 m² na jedną kotwicę. Wartość zależy od trzech czynników: wysokości konstrukcji, osłonięcia elewacji (budynki w otoczeniu wiatrochronnym potrzebują gęstszej siatki niż na otwartym terenie) oraz klasy obciążenia.

Dla rusztowania ramowego o wysokości do 24 m w strefie wiatrowej II przyjmuje się schemat co 4 m w poziomie i co 4 m w pionie, czyli jedną kotwę na każde 8 m² elewacji. W strefie I nadmorskiej gęstość rośnie do jednej kotwy na 4-6 m², bo parcie wiatru jest tam wyższe o 30-40 procent.

Układ trójkątny rozmieszczenia kotew (naprzemiennie przy każdym słupku rusztowania) zapewnia lepszą stateczność niż prostokątny. Siły poziome rozkładają się wtedy równomiernie na obie strony ramy, a każdy słupek ma kotwicę po zawietrznej i nawietrznej. Trójkąt minimalizuje moment skręcający, który przy układzie prostokątnym potrafi przekręcić górną kondygnację rusztowania.

Minimalna odległość kotwy od krawędzi ściany lub otworu okiennego wynosi 10 cm dla kotew mechanicznych i 5 cm dla kotew chemicznych. W narożnikach budynku odstęp ten rośnie do 15 cm, bo strefa przypodłogowa narożnika przenosi skoncentrowane naprężenia. Próba wyrywania na budowie powinna objąć minimum 5 procent kotew, a wynik nie może być niższy niż 3 kN dla każdego punktu.

Kotwienie rusztowania krok po kroku procedura montażu

Zanim wiertło dotknie elewacji, ekipa musi mieć gotowy projekt kotwienia. W praktyce oznacza to schemat naniesiony na rzut elewacji z oznaczonymi punktami, typami łączników i przewidywanymi siłami. Bez tego dokumentu odbiór rusztowania przez kierownika budowy nie powinien mieć miejsca.

Krok 1: Ocena podłoża. Oglądacie ścianę, identyfikujecie materiał, sprawdzacie obecność pustek i warstw docieplenia. Termowizja albo metoda opukiwania pozwala wykryć pustaki i kawerny, w których kotwa rozporowa po prostu wypadnie.

Krok 2: Próba wyrywania. Wykonujecie minimum trzy kotwy próbne w miejscach reprezentatywnych dla całej elewacji. Obciążenie zrywające mierzycie siłomierzem, wynik wpisujecie do protokołu. Dopiero pozytywny wynik upoważnia do montażu właściwego.

Krok 3: Wiercenie. Średnica i głębokość otworu muszą odpowiadać karcie technicznej łącznika. Wiercicie prostopadle do powierzchni ściany, odchylenie powyżej 5 stopni zmniejsza nośność o kilkanaście procent. Otwór czyścicie szczotką i przedmuchujecie pompką, bo pył obniża przyczepność żywicy i tarcie kotwy mechanicznej.

Krok 4: Osadzanie łącznika. Dla kotwy mechanicznej wbijacie ją młotkiem do momentu zrównania kołnierza z elewacją, potem dokręcacie kluczem dynamometrycznym momentem podanym w DTR. Dla kotwy chemicznej wstrzykujecie żywicę od dna otworu, wkręcacie pręt na żądaną głębokość i czekacie na związanie.

Krok 5: Montaż uchwytu rusztowania. Hak kotwy łączący rusztowanie ze ścianą musi obejmować ramę, a nie pojedynczy element poprzeczny. Śruba mocująca hak jest zabezpieczona zawleczką albo podkładką sprężystą, żeby samoczynnie się nie odkręciła pod wpływem drgań.

Krok 6: Kontrola po montażu. Sprawdzacie moment dokręcenia, pion ramy i brak luzów. Każdą kotwę wpisujecie do dziennika montażu z datą, lokalizacją i nazwiskiem montera.

Krok 7: Dokumentacja. Sporządzacie protokół odbioru zawierający schemat kotew, wyniki prób wyrywania, typy łączników i ich partie produkcyjne. Bez tego dokumentu kierownik budowy nie ma podstaw do dopuszczenia rusztowania do użytkowania.

Najczęstsze błędy kotwienia i konsekwencje prawne

Pierwszy błąd to zbyt mała liczba kotew. Ekipy monterskie często stosują schemat producenta przeznaczony dla osłoniętej elewacji, podczas gdy budynek stoi na otwartej działce. W takiej sytuacji 8 m² na kotwę to za dużo, potrzeba 4-6 m².

Drugi błąd to osadzanie łączników w spoinach, a nie w cegłach. Spoina ma zwykle wytrzymałość o 30-50 procent niższą niż cegła pełna, kotwa wyrywa się przy obciążeniu wiatrem, które normalnie przeniosłaby bez trudu.

Trzeci błąd to pomijanie próby wyrywania. Inwestorzy traktują ją jako fanaberię, dopóki nie dojdzie do wypadku. Dopiero wtedy inspektor PIP żąda wyników badań, a ich brak oznacza automatyczne wstrzymanie robót i postępowanie wyjaśniające.

Czwarty błąd to stosowanie kotew do pustych przestrzeni w betonie litym. Ramię kotwy nie ma się gdzie rozłożyć, więc trzyma się wyłącznie za stożek prowadzący. Pod obciążeniem wyrywa się z otworu przy sile kilkakrotnie niższej niż deklarowana nośność.

Piąty błąd to montaż w warstwie docieplenia bez mostka kotwiącego. Kołek osadzony w styropianie albo wełnie przenosi obciążenie przez warstwę izolacji, która pod wpływem drgań i wiatru odkształca się i pęka. Po kilku tygodniach kołek zaczyna się wysuwać.

Konsekwencje prawne obejmują odpowiedzialność karną z art. 163 Kodeksu karnego (narażenie na niebezpieczeństwo), odpowiedzialność wykroczeniową z Kodeksu pracy (grzywna do 30 tys. zł) oraz odpowiedzialność cywilną za szkody na osobach i mieniu. W praktyce wykonawcy kończy się to utratą uprawnień, wykreśleniem z rejestru i bankructwem.

Przepisy, dokumentacja i kto może wykonywać kotwienie

Podstawowym aktem prawnym jest Rozporządzenie Ministra Pracy i Polityki Społecznej z 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (tekst jednolity Dz.U. 2003 nr 169 poz. 1650 z późn. zm.), paragrafy 101-104 opisują wymagania wobec rusztowań. Uzupełnia je Rozporządzenie Ministra Infrastruktury z 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. 2003 nr 47 poz. 401).

Normy techniczne definiujące parametry rusztowań i łączników to PN-EN 12810-1 do 12810-4 (rusztowania elewacyjne z elementów prefabrykowanych) oraz PN-EN 12811-1 do 12811-4 (rusztowania wymagania eksploatacyjne i projektowanie). Kotwy indywidualne muszą posiadać deklarację właściwości użytkowych zgodnie z PN-EN 14592 lub europejską aprobatę techniczną ETA.

Wymagane dokumenty przed dopuszczeniem rusztowania do użytkowania obejmują instrukcję montażu producenta (DTR), dziennik montażu z opisem poszczególnych etapów, protokół odbioru z wynikami prób wyrywania i schematem rozmieszczenia kotew oraz oświadczenie kierownika budowy o zgodności z projektem.

Kotwienie może wykonywać wyłącznie osoba przeszkolona w zakresie montażu rusztowań, posiadająca ważne szkolenie BHP i uprawnienia do pracy na wysokości. W przypadku rusztowań o wysokości powyżej 8 m wymagana jest dodatkowa dokumentacja projektowa sporządzona przez osobę z uprawnieniami budowlanymi.

Po pierwsze, identyfikujecie materiał ściany i strefę wiatrową, w jakiej stoi budynek. Po drugie, dobieracie typ kotwy z tabeli powyżej, uwzględniając nośność i warunki demontażu. Po trzecie, wykonujecie próbę wyrywania na minimum trzech punktach. Po czwarte, montujecie kotwy w siatce trójkątnej co 4-8 m² zgodnie ze schematem producenta. Po piąte, dokumentujecie całość w protokole odbioru z wynikami badań.

Kotwy, uchwyty, klucze dynamometryczne i siłomierze do prób wyrywania znajdziecie w specjalistycznych sklepach z osprzętem rusztowaniowym. Przy zakupie zwracajcie uwagę na deklarację właściwości użytkowych, klasę stali 8.8 lub wyższą oraz zgodność z normą PN-EN 14592. Doradca techniczny pomoże dobrać komplet łączników do konkretnego podłoża i klasy rusztowania.
