Jak podłączyć panele słoneczne? Praktyczny poradnik krok po kroku

Łączenie szeregowe, równoległe i mieszane paneli fotowoltaicznych

Prąd płynący z pojedynczego modułu monokrystalicznego ma napięcie około 37 V w warunkach testowych STC i natężenie 10-13 A, co do zasady wystarcza do zasilenia niewielkiego odbiornika 12 V, lecz nie domowej instalacji 230 V. Chcąc podłączyć panele słoneczne do falownika, musisz najpierw zdecydować, w jaki sposób połączysz poszczególne moduły, ponieważ od tego zależy końcowe napięcie i prąd łańcucha. Decyzja ta wpływa również na sprawność całego systemu przy częściowym zacienieniu oraz na dobór zabezpieczeń nadprądowych.

• Obliczanie napięcia sumarycznego i kompatybilność paneli
• Uziemienie oraz integracja paneli słonecznych z domową siecią elektryczną

Łączenie szeregowe polega na połączeniu bieguna dodatniego jednego modułu z biegunem ujemnym kolejnego. Napięcia sumują się, natężenie pozostaje stałe. Przy ośmiu panelach uzyskasz wartość bliską 296 V, co mieści się w zakresie wejściowym większości jednofazowych falowników stringowych pracujących od 80 V do 600 V. Ten sposób sprawdza się na dachach o jednolitej ekspozycji, gdzie wszystkie moduły przez cały dzień otrzymują zbliżoną dawkę promieniowania.

Łączenie równoległe działa odwrotnie: bieguny dodatnie łączysz ze sobą, a ujemne z ujemnymi. Prąd sumuje się, napięcie pozostaje na poziomie pojedynczego modułu. Takie rozwiązanie stosuje się rzadziej, ponieważ wymaga grubszych przewodów o przekroju 6 mm² lub większym, które udźwigną natężenie rzędu 80 A z ośmiu paneli. Główną zaletą jest niezależność napięcia od liczby modułów, co ułatwia rozbudowę systemu w przyszłości.

Łączenie mieszane łączy obie metody. Typowy łańcuch na dachu o mocy 6 kWp składa się z dwóch gałęzi równoległych, w każdej po 8 paneli połączonych szeregowo. Napięcie wynosi 296 V, prąd podwaja się względem pojedynczej gałęzi. Ta topologia wymaga zastosowania bezpieczników stringowych o wartości 15 A lub 20 A w skrzynce przy modułach, które odcinają uszkodzony łańcuch, gdyby doszło do asymetrii prądowej wynikającej z różnego zacienienia.

Przy doborze topologii warto pamiętać o zakresie napięcia MPPT falownika. Jeżeli suma napięć w najchłodniejszy poranek spadnie poniżej napięcia startowego inwertera, instalacja po prostu się wyłączy i nie wyprodukuje ani jednego kilowata.

Kąt nachylenia modułów ma znaczenie nie tylko dla wydajności, ale i dla bezpieczeństwa. W Polsce optymalne nachylenie wynosi około 35° dla dachów skośnych, natomiast instalacje naziemne projektuje się często pod kątem 30-40°. Niższy kąt zwiększa produkcję letnią, wyższy poprawia uzysk zimowy. Na płaskim dachu z balastem kąt ustala projektant indywidualnie, uwzględniając obciążenie wiatrem zgodnie z PN-EN 1991-1-4 oraz strefę śniegową wg PN-EN 1991-1-3.

Obliczanie napięcia sumarycznego i kompatybilność paneli

Napięcie sumaryczne w łańcuchu szeregowym wyliczasz, mnożąc napięcie obwodu otwartego jednego modułu Voc przez liczbę paneli. Współczynnik temperaturowy Voc dla paneli monokrystalicznych wynosi około -0,27 %/°C, co oznacza wzrost napięcia przy spadku temperatury ogniwa poniżej 25°C. W praktyce w mroźny poranek ogniwa mogą mieścić się w granicach -10°C, a napięcie łańcucha wzrasta wtedy o niemal 9,5% względem wartości katalogowej.

Aby prawidłowo dobrać liczbę modułów w szeregu, sprawdź trzy wartości w dokumentacji technicznej: napięcie maksymalne systemu inwertera (zwykle 600 V lub 1000 V dla trójfazowych), napięcie startowe MPPT oraz zakres napięcia roboczego. Sumaryczne Voc łańcucha przy ekstremalnie niskiej temperaturze musi pozostawać poniżej napięcia maksymalnego, bo inaczej degradujesz diody bypass i izolację modułów. Równocześnie napięcie MPP w typowych warunkach pracy powinno przekraczać napięcie startowe, by falownik mógł zsynchronizować się z siecią.

Kompatybilność paneli to osobny temat, który wykracza poza sam prąd i napięcie. Moduły różnych producentów różnią się współczynnikiem temperaturowym mocy, charakterystyką I-V oraz tolerancją mocy (zwykle 0 do +5 W). Łączenie w jednym łańcuchu paneli o odmiennych parametrach prowadzi do sytuacji, w której najsłabszy moduł ogranicza wydajność całego szeregu, ponieważ słabsze ogniwo wymusza pracę przy niższym natężeniu.

Bezpieczniki stringowe w skrzynce rozdzielczej stanowią pierwszą linię obrony przed prądami wstecznymi. Zjawisko to występuje, gdy wiele łańcuchów połączonych równolegle ma różne napięcia. W najgorszym scenariuszu uszkodzony panel może przyjąć prąd zwarciowy z całej reszty instalacji, co prowadzi do przegrzania i pożaru. Dlatego bezpieczniki dobiera się do wartości 1,56 × Isc panelu, a w praktyce montuje się gotowe wkładki 15 A dla typowych modułów o prądzie zwarciowym 13,9 A.

Uziemienie oraz integracja paneli słonecznych z domową siecią elektryczną

Uziemienie instalacji fotowoltaicznej pełni dwie zasadnicze funkcje: ochronę przeciwporażeniową oraz odprowadzenie ładunków elektrostatycznych, które mogą indukować się na ramach aluminiowych w czasie burzy. Moduły klasy II mają podwójną izolację i nie wymagają uziemiania ramy, natomiast moduły klasy I posiadają zacisk ochronny, do którego podłączasz przewód żółto-zielony o przekroju minimum 6 mm² Cu. Przewód ten prowadzisz do szyny wyrównawczej w rozdzielnicy głównej budynku.

Przewody solarne o podwójnej izolacji i odporności na promieniowanie UV (zwykle typu 1×6 mm² z certyfikatem TÜV) prowadzisz w korytkach lub rurach osłonowych od skrzynki przy modułach do inwertera. Łuki kablowe powinny być łagodne, promień gięcia nie mniejszy niż 10-krotność średnicy zewnętrznej przewodu, by nie uszkodzić izolacji. Każdy łańcuch oznacza się trwale w skrzynce stringowej, podając napięcie obwodu otwartego i prąd zwarciowy, co znacznie ułatwia późniejsze przeglądy.

Inwerter montuje się najczęściej w garażu, kotłowni lub na korytarzu, z dala od bezpośredniego nasłonecznienia i wilgoci. Odległość od rozdzielnicy głównej wpływa na dobór przekroju przewodu AC: przy typowej mocy 6 kWp i odległości 8 m stosuje się przewód 5×4 mm², natomiast przy 15 m już 5×6 mm². Spadek napięcia po stronie zmiennoprądowej nie powinien przekraczać 1%, bo wyższe wartości obniżają uzysk roczny o kilka procent w skali roku.

Integracja z siecią domową wymaga zainstalowania w rozdzielnicy zabezpieczenia nadprądowego B25A lub B32A oraz wyłącznika różnicowoprądowego typu A o czułości 30 mA. Falownik sam w sobie posiada wbudowane zabezpieczenie różnicowoprądowe z monitoringiem prądu, lecz operator sieci dystrybucyjnej wymaga pełnej ochrony na granicy instalacji. Licznik dwukierunkowy montuje zakład energetyczny po zgłoszeniu przyłączenia mikroinstalacji do odpowiedniego operatora (Tauron, PGE, Enea, Energa) i podpisaniu umowy o odbiór energii.

Procedura zgłoszeniowa wymaga kilku dokumentów: schematu elektrycznego, projektu rozmieszczenia modułów, karty katalogowej inwertera oraz protokołu z pomiarów. Pomiary obejmują rezystancję izolacji (minimum 1 MΩ), ciągłość przewodów ochronnych oraz sprawdzenie działania wyłączników różnicowoprądowych. Bez tych pomiarów przyłączenie nie nastąpi i instalacja pozostanie jedynie autonomicznym źródłem energii nieoddawanej do sieci.

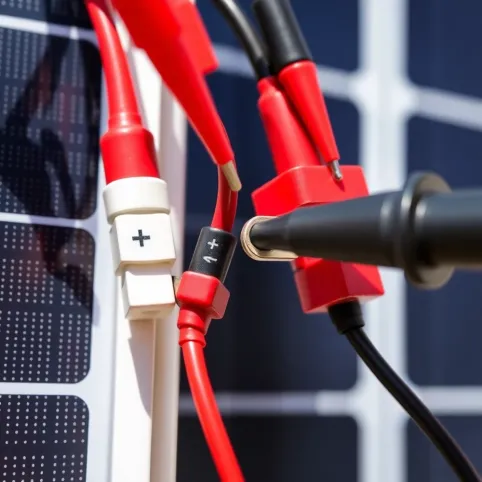

Przed pierwszym uruchomieniem sprawdź polaryzację każdego łańcucha miernikiem. Odwrotne podłączenie choćby jednego modułu w szeregu nie uszkodzi paneli, lecz zdestabilizuje pracę MPPT i wygeneruje w najlepszym razie kod błędu w inwerterze, a w najgorszym przepalenie bezpiecznika.

Kluczowe parametry przy wyborze falownika

Moc inwertera dobiera się do mocy zainstalowanej paneli, lecz nie musi być identyczna. Stosunek 1:1,2 (moc paneli większa od mocy inwertera) jest dopuszczalny na terenie Polski, ponieważ produkcja rzadko osiąga warunki STC z uwagi na temperaturę ogniw rzędu 45-65°C w lecie. Typowy inwerter hybrydowy o mocy 5 kW waży 17-25 kg i pracuje w zakresie napięcia MPP od 80 V do 500 V, co pozwala podłączyć do piętnastu paneli po 400 W w jednym łańcuchu.

Inwertery hybrydowe oferują dodatkową funkcję magazynowania energii w akumulatorach litowo-żelazowo-fosforanowych (LFP). Moduł bateryjny o pojemności 10 kWh kosztuje około 18 000-22 000 PLN i współpracuje z tym samym inwerterem przez port CAN lub RS485. Dzięki temu nadwyżki dzienne możesz zużyć nocą, a w razie awarii sieci instalacja pracuje wyspowo przez 6-10 godzin przy typowym zużyciu rodziny.

Nigdy nie podłączaj paneli do inwertera bez wcześniejszego wyłączenia rozłącznika DC. Nawet przy odłączonym obwodzie AC moduły w pełnym słońcu generują napięcie grożące porażeniem, które nie zanika po wyjęciu bezpiecznika po stronie zmiennoprądowej.

Kiedy NIE stosować danego rozwiązania

Łączenie szeregowe nie sprawdza się na dachach wielospadowych o różnych orientacjach. Moduły skierowane na wschód i południe w jednym łańcuchu produkują prąd o różnym natężeniu, a słabszy moduł ogranicza moc całości. W takiej sytuacji stosuje się dwa niezależne MPPT lub rozdziela moduły na osobne inwertery. Łączenie równoległe nie nadaje się z kolei do instalacji z dużą liczbą paneli i ograniczonym przekrojem przewodu, bo prąd rośnie proporcjonalnie i wymaga grubszych kabli. Łączenie mieszane jest droższe i wymaga większej skrzynki stringowej, więc przy małych instalacjach do 4 paneli mija się z celem.

Normy i przepisy

Projekt musi spełniać PN-EN 62548 (wymagania dla instalacji fotowoltaicznych), PN-HD 60364 seria (instalacje elektryczne niskiego napięcia) oraz normę PN-EN 1991 dotyczącą obciążeń wiatrem i śniegiem. Kąt montażu 35° wynika z analizy uzysku rocznego w szerokości geograficznej 50-54°N, lecz konkretne nachylenie może się różnić w zależności od konstrukcji dachu i strefy śniegowej. W strefie II i III zaleca się zwiększenie kąta do 40-45°, co zmniejsza ryzyko zalegania śniegu i poprawia samoczyszczenie modułów podczas deszczu.

Źródła danych i norm: Certyfikat TÜV dla komponentów fotowoltaicznych, dokumentacja techniczna PN-EN 62548:2016 oraz PN-EN 1991-1-3, materiały Krajowej Izby Klastrów Energii i Odnawialnych Źródeł Energii, strona internetowa Ministerstwa Klimatu i Środowiska (gov.pl/web/klimat), raporty URE o mocy zainstalowanej w fotowoltaice, Normy Europejskie Eurokod 1 obowiązujące od 2010 r. (dostępne na PKN.pl).
