Przecięty kabel w ścianie? Oto jak go połączyć bez puszki

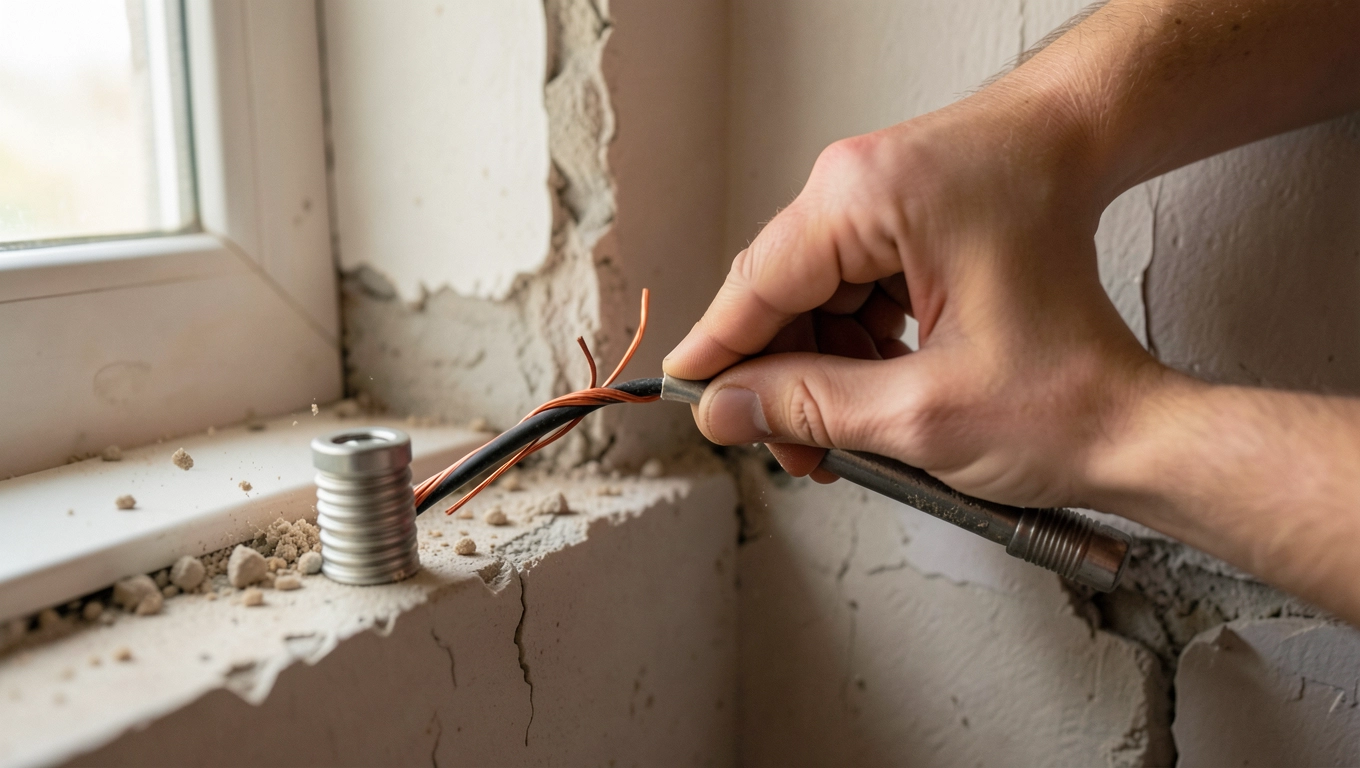

Przecięty kabel w ścianie to najczęściej efekt jednego nieostrożnego ruchu wiertarką, głębszego remontu albo gryzienia przez zwierzęta. Problem pojawia się w momencie, gdy tradycyjne rozwiązanie, czyli montaż puszki instalacyjnej, okazuje się technicznie niewykonalne. Beton zbrojony, cienki tynk albo ciasna warstwa izolacji skutecznie blokują kucie. W takiej sytuacji pozostaje naprawa przewodu bez puszki, z użyciem złączek podtynkowych lub muf termokurczliwych. Każda z tych metod daje trwały efekt pod warunkiem, że zostanie wykonana zgodnie z wymaganiami normy PN-HD 60364 i zasadami bezpieczeństwa. Poniżej znajdziesz konkretne dane techniczne, porównanie wariantów oraz szczegółową instrukcję, jak połączyć przewiercony przewód w ścianie tak, aby instalacja zachowała pełną sprawność i odporność na wilgoć.

• Złączki WAGO 2773 i mufy termokurczliwe pod tynkiem
• Bezpieczne łączenie przeciętego przewodu elektrycznego krok po kroku
• Najczęstsze błędy przy naprawie uszkodzonego kabla w ścianie

Złączki WAGO 2773 i mufy termokurczliwe pod tynkiem

Decyzja o wyborze konkretnego sposobu łączenia powinna wynikać z przekroju żył, warunków w ścianie oraz późniejszych obciążeń prądowych. Złączki przelotowe WAGO 2773 powstały z myślą o instalacjach ukrytych, gdzie puszka nie wchodzi w grę. Ich obudowa jest na tyle płaska, że pozwala na zatynkowanie, a jednocześnie utrzymuje klasę szczelności IP20. Działają na tej samej zasadzie co popularna seria 221, czyli wykorzystują sprężynę zaciskową, ale posiadają mniejszy profil i dodatkowe wypustki stabilizujące pozycję w ścianie.

Mechanizm zacisku sprężynowego polega na docisku metalowej szyny do żyły przewodu siłą powrotną sprężyny. Prąd płynie przez docisk metal-metal, a nie przez samą sprężynę, dzięki czemu rezystancja przejścia pozostaje niska i stabilna. W praktyce oznacza to, że złączka nie poluzuje się nawet po wielu latach eksploatacji, o ile żyła zostanie poprawnie wsunięta i odizolowana na długości 10-12 mm.

Mufa termokurczliwa z klejem stanowi alternatywę wszędzie tam, gdzie potrzebna jest wyższa klasa szczelności. Rurka polietylenowa skurczy się pod wpływem ciepła opalarki, a warstwa wewnętrznego kleju termotopliwego wypełni mikroszczeliny, tworząc barierę odporną na wilgoć i pył. Po obkurczeniu mufa osiąga klasę IP68, co oznacza pełną ochronę przed zalaniem, nawet przy krótkotrwałym zanurzeniu. To rozwiązanie sprawdza się w łazienkach, kuchniach oraz na ścianach zewnętrznych, gdzie ryzyko kondensacji jest realne.

Zestawy żywiczne Scotchcast 3M działają na nieco innej zasadzie. Dwuskładnikowa żywica poliuretanowa zostaje wylana na miejsce połączenia, a po kilku minutach twardnieje w elastyczną, w pełni izolującą masę. Powstała powłoka chroni mechanicznie i chemicznie, a jednocześnie rozprowadza naprężenia, które przy sztywnym łączeniu mogłyby prowadzić do mikropęknięć. To metoda ceniona w instalacjach przemysłowych, ale sprawdza się również w budownictwie mieszkaniowym, szczególnie przy przewodach o większych przekrojach.

Przy wyborze konkretnego rozwiązania warto kierować się prostym drzewem decyzyjnym. Dla przekrojów do 4 mm² w suchych ścianach najlepsza będzie złączka WAGO 2773. Jeśli w ścianie pojawia się wilgoć, lepsza okaże się mufa termokurczliwa. W przypadku większych kabli lub konieczności zapewnienia izolacji odpornej na wibracje, sprawdzi się Scotchcast. Każda z tych metod ma swoje ograniczenia, których nie warto ignorować.

Kiedy nie stosować danego rozwiązania

Złączki WAGO 2773 nie sprawdzą się w miejscach narażonych na zalanie, ponieważ ich obudowa nie zapewnia ochrony przed wodą. Mufa termokurczliwa wymaga dostępu do opalarki, więc w ciasnych bruzdach, gdzie nie ma miejsca na rozgrzanie rurki, lepiej sięgnąć po żywicę. Scotchcast z kolei nie nadaje się do przewodów aluminiowych bez dodatkowej warstwy kontaktowej, gdyż agresywne środowisko żywicy może w dłuższym okresie przyspieszać utlenianie metalu.

Bezpieczne łączenie przeciętego przewodu elektrycznego krok po kroku

Przed przystąpieniem do pracy kluczowe jest odcięcie napięcia w obwodzie, w którym doszło do uszkodzenia. Wyłączenie wyłącznika nadprądowego to dopiero pierwszy krok, ponieważ sam obwód może być zasilany z drugiej strony. Dla pewności warto zlokalizować właściwy bezpiecznik w rozdzielni, a następnie potwierdzić brak napięcia miernikiem lub próbnikiem. Brak tego pomiaru to najczęstsza przyczyna porażeń podczas domowych napraw.

Gdy obwód jest już bezpieczny, czas przygotować żyły. Każdy koniec kabla należy oczyścić z izolacji na długości 10-12 mm, używając nożyka z izolowaną rękojeścią. Zbyt krótkie odizolowanie sprawi, że złączka nie chwyci pełnej powierzchni styku, a zbyt długie odsłoni miedź poza zaciskiem, zwiększając ryzyko zwarcia. Przy cięciu trzeba pilnować, by nie naciąć żyły, bo każde przecięcie zmniejsza jej przekrój, a w konsekwencji prowadzi do punktowego grzania.

Właściwe połączenie zależy od wybranej technologii. W złączce WAGO 2773 wystarczy odchylić dźwignię, wsunąć żyłę do oporu i zamknąć zacisk. Mechanizm sprężynowy sam dociska metal do miedzi, zapewniając stabilny styk. Przy mufie termokurczliwej żyły łączy się za pomocą koszulki lutowniczej lub zacisku śrubowego, a następnie nasuwa rurkę termokurczliwą i równomiernie ją obkurcza ruchem okrężnym opalarki. Klej wypływający z końców mufy potwierdza szczelność.

Uwaga: łączenie miedzi z aluminium wymaga złączki bimetalicznej albo pasty kontaktowej, ponieważ bezpośredni styk tych metali prowadzi do korozji elektrochemicznej. Para ta generuje napięcie różnicowe, które w obecności wilgoci przyspiesza utlenianie, a w efekcie zwiększa rezystancję i grzanie się styku.

Po wykonaniu połączenia przychodzi pora na izolację. Nawet przy mufie termokurczliwej warto dodatkowo owinąć miejsce taśmą izolacyjną, a szczególnie przy złączkach WAGO, które same w sobie nie zapewniają izolacji przeciwwilgociowej. Koszulka termokurczliwa na całości połączenia stanowi skuteczne zabezpieczenie mechaniczne, a użycie opalarki z dyszą redukującą pozwala rozprowadzić ciepło równomiernie, bez przypalania tworzywa.

Ostatnim etapem powinna być kontrola ciągłości obwodu oraz pomiar rezystancji izolacji. Miernik ustawiony na tryb omomierza potwierdzi, czy prąd płynie przez naprawiony odcinek bez przerw. Próbnik napięcia po ponownym włączeniu bezpiecznika pokaże, czy obwód działa prawidłowo. Miejsce naprawy dobrze jest oznaczyć na schemacie instalacji lub wykonać zdjęcie z odległości, aby później wiedzieć, gdzie dokładnie znajduje się połączenie.

Checklista przed rozpoczęciem pracy

• miernik napięcia z atestem do 600 V
• próbnik neonowy lub diodowy
• śrubokręt VDE z izolacją do 1000 V
• nożyk do ściągania izolacji
• złączki dobrane do przekroju i warunków
• opalarka z regulacją temperatury
• taśma izolacyjna lub koszulka termokurczliwa
• rękawice elektroizolacyjne

Brak któregokolwiek z tych elementów nie oznacza rezygnacji z naprawy, ale konieczność wcześniejszego skompletowania zestawu. Praca pod napięciem bez odpowiednich narzędzi to najkrótsza droga do poważnego wypadku, którego następstwa mogą się ciągnąć latami.

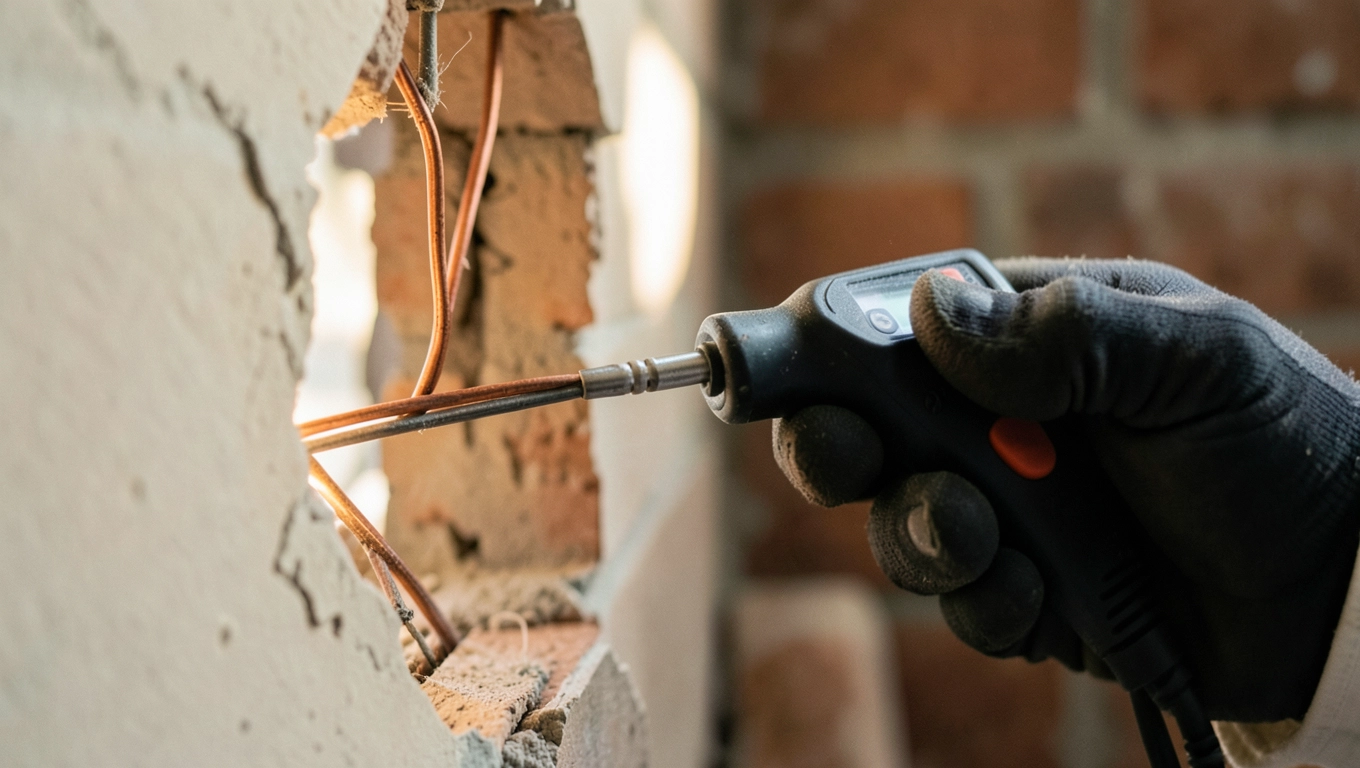

Najczęstsze błędy przy naprawie uszkodzonego kabla w ścianie

Pomijanie pomiaru napięcia po wyłączeniu bezpiecznika to grzech główny domowych elektryków. Zdarza się, że obwód oznaczony w rozdzielni jako wyłączony nadal jest pod napięciem, bo etykieta nie odpowiada rzeczywistości. Miernik rozwiązuje tę wątpliwość w kilka sekund, a jego brak w skrzynce z narzędziami stanowi poważne zaniedbanie.

Stosowanie złączek WAGO serii 221 zamiast 2773 pod tynkiem to drugi częsty błąd. Model 221 sprawdza się w puszkach i w instalacjach natynkowych, ale jego większe gabaryty utrudniają zatynkowanie. Węższy profil 2773 eliminuje ten problem, a jednocześnie zachowuje identyczny mechanizm zacisku. Próba zatynkowania 221 kończy się zwykle wybrzuszeniem tynku albo koniecznością powtórnego kucia.

Niedostateczna izolacja połączenia to klasyka gatunku. Część osób ufa, że sama złączka jest w pełni izolowana, co w przypadku WAGO bez dodatkowej koszulki okazuje się prawdą tylko w suchym środowisku. Wilgoć migrująca wzdłuż kabla potrafi dotrzeć do styku, a wtedy metal zaczyna korodować. Koszt dodatkowej koszulki termokurczliwej to kilka złotych, a różnica w trwałości liczona w latach.

Łączenie miedzi z aluminium bez złączki bimetalicznej albo pasty kontaktowej pojawia się zaskakująco często, szczególnie w starszych instalacjach, gdzie obwody mieszane są normą. Skręcanie tych metali bezpośrednio, choćby bardzo starannie, zawsze kończy się zwiększeniem rezystancji w ciągu kilku miesięcy. Skutkiem bywa przegrzewanie się styku, a w skrajnych przypadkach stopienie izolacji i pożar ukryty w ścianie.

Kiedy wezwać elektryka z uprawnieniami SEP

Naprawa własnoręczna bez puszki jest dopuszczalna w prostych obwodach domowych, pod warunkiem że łączone odcinki nie są dłuższe niż kilka metrów i obciążenie nie przekracza wartości znamionowych. Gdy jednak przewód wchodzi w skład bardziej złożonej instalacji, na przykład zasilającej kuchnię z płytą indukcyjną, albo biegnie w strefie wilgotnej łazienki, zgodnie z normą PN-HD 60364 każde połączenie powinno pozostawać dostępne do kontroli. W praktyce oznacza to konieczność montażu puszki albo zlecenie naprawy instalatorowi z uprawnieniami SEP, który może zastosować rozwiązania dopuszczone w danym obiekcie.

Brak puszki oznacza brak możliwości kontroli połączenia w przyszłości. W domu jednorodzinnym, gdzie ściany nie są wielokrotnie przebudowywane, taka niedogodność bywa akceptowalna. W budynku wielorodzinnym lub w wynajmowanym mieszkaniu brak dokumentacji miejsca naprawy może skutkować problemami przy odbiorze technicznym albo przy sprzedaży nieruchomości. Oznaczenie połączenia na schemacie i wykonanie dokumentacji zdjęciowej to absolutne minimum, które zabezpiecza na lata.

Aspekty prawne i normatywne

Norma PN-HD 60364 nakłada wymóg, aby wszystkie połączenia w instalacji elektrycznej pozostawały dostępne do inspekcji, oględzin i ewentualnej wymiany. Wyjątek stanowią łącza wykonane w sposób trwały, zgodnie z instrukcją producenta i zabezpieczone przed wnikaniem wilgoci. Łączenie bez puszki jest więc legalne, pod warunkiem że zastosowane złączki i mufy posiadają odpowiednie atesty oraz że wykonawca dochował wymogów producenta dotyczących przygotowania żył i izolacji.

W praktyce oznacza to, że samodzielna naprawa z użyciem certyfikowanych komponentów pozostaje w zgodzie z prawem, o ile nie narusza się zasad ogólnych bezpieczeństwa. W razie wątpliwości konsultacja z uprawnionym elektrykiem pozwala uniknąć odpowiedzialności w sytuacji, gdy pożar lub porażenie wyniknie z błędu w naprawie.

Naprawa przeciętego kabla w ścianie bez puszki to rozwiązanie technicznie uzasadnione, gdy dostęp do tradycyjnej puszki jest niemożliwy. Kluczem pozostaje jakość połączenia, jego izolacja i trwałe oznaczenie miejsca naprawy. Każdy etap prac powinien być wykonany z taką samą starannością, jak w profesjonalnej instalacji, ponieważ błąd ukryty w ścianie może dać o sobie znać po wielu miesiącach lub latach, gdy dostęp do miejsca naprawy będzie już znacznie trudniejszy.

Źródła danych i norm

• Norma PN-HD 60364 Instalacje elektryczne niskiego napięcia, wymagania ogólne
• Karty katalogowe złączek WAGO 2773 oraz muf termokurczliwych (dane techniczne: przekroje, napięcie, klasa IP)
• Dokumentacja techniczna Scotchcast 3M, seria żywic izolacyjnych do kabli
• Wytyczne producentów narzędzi elektroizolacyjnych VDE
