Jak sprawdzić czy przewierciłeś kabel? Szybki test w ścianie

Objawy przewierconego kabla - jak je rozpoznać

Wypalony korki, brak napięcia w gniazdku, iskrzenie, przepalony zapach - to najczęstsze sygnały, które pojawiają się, kiedy wiertło lub kołek rozpychowy trafia w żyłę pod napięciem. Pytanie, jak sprawdzić czy przewiercilem kabel, zwykle pada w pierwszej sekundzie po takim incydencie.

• Objawy przewierconego kabla - jak je rozpoznać
• Wykrywacz i detektor kabli w ścianie - co wybrać
• Lokalizacja przerwy w kablu reflektometrem i miernikiem
• Naprawa przewierconego przewodu krok po kroku
• Elektryk czy samodzielna naprawa po przewierceniu kabla

Przed szukaniem uszkodzenia warto odpowiedzieć sobie na kilka pytań. Jaki typ instalacji biegnie w ścianie - klasyczna podtynkowa czy ukryta w peszelach? Kiedy powstawał dom - w blokach z PRL-u trasy prowadzono pod ostrymi kątami, w nowszym budownictwie częściej pionowo od puszki do gniazda. Czy w mieszkaniu robiony był ostatnio remont, który mógł zmienić bieg przewodów?

Bezpieczeństwo najpierw. Wyłącz bezpiecznik w rozdzielni, zanim zaczniesz cokolwiek dotykać. Pracuj suchymi rękoma, noś obuwie na gumowej podeszwie, używaj wyłącznie izolowanych narzędzi z atestem do 1000 V. Nawet pozornie martwy obwód potrafi wrócić do życia po przełączeniu fazy w rozdzielni przez domownika, który szukał światła.

Kiedy bezpiecznik wybija natychmiast po włączeniu, uszkodzenie niemal na pewno obejmuje fazę. Gdy napięcie znika tylko w jednym gniazdku, a reszta obwodu działa, przerwa może być częściowa - np. sam drucik miedziany wewnątrz izolacji. Zapach spalenizny bez widocznych śladów oznacza przegrzanie punktowe, które narastało tygodniami zanim wiertło domknęło obwód.

Objaw bywa mylący: czasem korki nie wybijają, ale w gniazdku pojawia się napięcie zanikające przy obciążeniu. To klasyczny ślad mikroprzerwy w żyle, która pod prądem grzeje się i rozszerza, zwiększając rezystancję. Lokalizacja takiego uszkodzenia reflektometrem wymaga odłączenia obwodu od napięcia, bo przyrząd wysyła własny impuls pomiarowy.

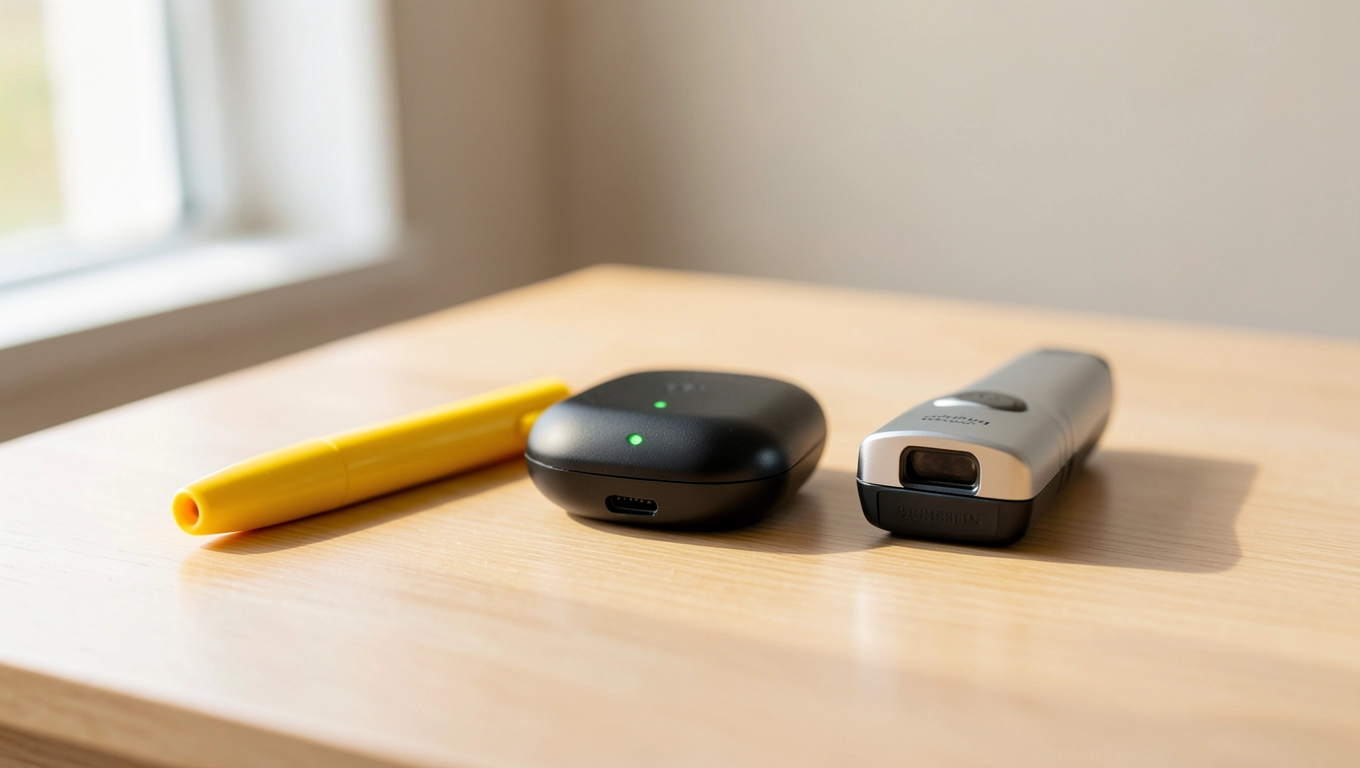

Wykrywacz i detektor kabli w ścianie - co wybrać

Bezdotykowy detektor napięcia to pierwsze narzędzie, które sięga większość osób. Działa na zasadzie pojemnościowej: pole elektromacyjne przewodu pod napięciem zmienia rozkład ładunku w antenie detektora, co sygnalizuje dioda i sygnał dźwiękowy. Zasięg 2-4 cm w tynku cementowo-wapiennym, mniej w betonie zbrojonym - stalowe pręty ekranują pole i dają fałszywe wskazania.

Lepszą skuteczność ma detektor trasy przewodu z generatorem sygnału. Generator włącza się w gniazdko lub na końcówkę odłączonego przewodu i wysyła modulowany prąd o częstotliwości kilkuset herców. Odbiornik namierza trasę z dokładnością do centymetra, niezależnie czy obwód jest pod napięciem. Sprawdza się w ścianach karton-gipsowych, gdzie peszel leży płytko.

Kamera termowizyjna wychwytuje miejsca grzania się kabli - wadliwe połączenie, przeciążony odcinek, przerwę, przez którą prąd płynie przez łuk elektryczny o temperaturze kilkuset stopni. Warunkiem jest obciążenie obwodu (grzejnik, żelazko) i różnica temperatury rzędu 2-3 °C względem tła. W stanie bezprądowym kamera pokaże jedynie miejsca mostków termicznych, a nie uszkodzenie.

Wykrywacz kabli w ścianie kosztuje od 80 zł za prosty model bezdotykowy do 1500 zł za lokalizator z generatorem i funkcją pomiaru głębokości. Przy jednorazowym zdarzeniu w mieszkaniu wystarczy wypożyczenie za 60-120 zł za dobę - dostępne w wypożyczalniach sprzętu budowlanego w większych miastach.

Istnieje też metoda domowa, bez detektora. Po wyłączeniu bezpiecznika miernikiem ciągłości sprawdzasz, który odcinek obwodu nie przewodzi. Wymaga to jednak demontażu puszek, odkręcenia gniazdek i identyfikacji przewodów w rozdzielni - czasochłonne, ale darmowe i skuteczne w rękach kogoś, kto zna schemat własnej instalacji.

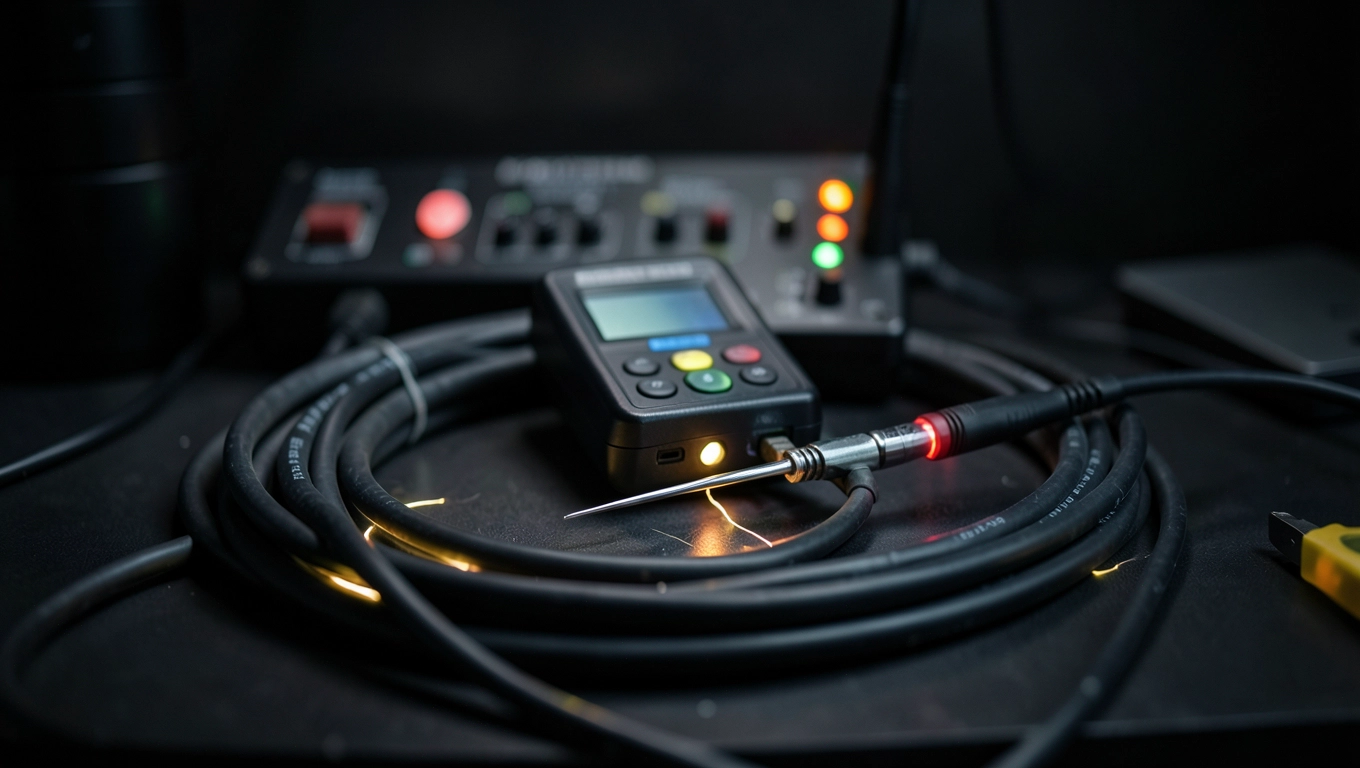

Lokalizacja przerwy w kablu reflektometrem i miernikiem

Reflektometr TDR (Time Domain Reflectometer) wysyła w przewód krótki impuls napięciowy i mierzy czas powrotu fali odbitej od miejsca przerwy lub zwarcia. Znając prędkość propagacji fali w danym typie kabla (dla YDYp 3×2,5 mm² to około 0,66 c, czyli 200 m/μs), urządzenie przelicza czas na odległość z dokładnością do kilku centymetrów. Zakres pomiarowy do 3-6 km w zależności od klasy sprzętu.

Reflektometr mostkowy działa inaczej: mierzy różnicę pojemności między żyłami zdrowymi a uszkodzoną, proporcjonalną do odległości od punktu pomiarowego do przerwy. Stosuje się go głównie do kabli energetycznych i sygnalizacyjnych, gdzie dostępne są obie żyły sprawne. Dokładność 0,1-1% zakresu, ale wymaga kalibracji na odcinku wzorcowym.

Miernik izolacji, potocznie zwany meggerem, podaje na przewód napięcie próbne 250 V, 500 V lub 1000 V DC i sprawdza rezystancję izolacji. Prawidłowa wartość dla instalacji domowej to powyżej 0,5 MΩ, najlepiej kilkadziesiąt MΩ. Upływność wskazuje na uszkodzenie izolacji - mokre przejście, przebicie, mechaniczne naruszenie żyły. Metoda nie lokalizuje miejsca, tylko potwierdza obecność usterki.

Lokalizatory kabli z generatorem sygnału, popularne w Polsce modele z rodziny LKZ-720 czy LKZ-1000, łączą funkcję reflektometru i detektora trasy. Generator podaje na odłączony przewód sygnał 33 kHz, cewka odbiorcza namierza miejsce, w którym sygnał ucieka do otoczenia (przez uszkodzoną izolację) lub się urywa (przerwa). Sprawdzają się w ścianach murowanych i sufitach podwieszanych.

Naprawa przewierconego przewodu krok po kroku

Po precyzyjnym namierzeniu uszkodzenia czas na fizyczną naprawę. Ściągnięcie tynku wokół kabla wymaga ostrożności - najlepiej dłutem i młotkiem, bez szlifierki kątowej, która mogłaby ponownie uszkodzić żyłę. Pole robocze odsłaniaj stopniowo, kontrolując wzrokowo każdy centymetr przewodu.

Kiedy widać przerwę, oceniasz jej charakter. Czysta dziura od wiertła w żyle miedzianej wymaga odcięcia uszkodzonego odcinka (zwykle 2-3 cm w każdą stronę) i wykonania połączenia. Luźne przebicie izolacji bez przerwania żyły wystarczy zaizolować taśmą samowulkanizującą lub koszulką termokurczliwą z klejem termotopliwym.

Połączenie przewodu wykonaj złączką WAGO 221 (do 4 mm²) lub 277 (do 6 mm²) - to najszybsza i najbezpieczniejsza metoda w warunkach domowych. Zaciskarka z tulejkami HXZ zapewnia trwalsze połączenie, wymaga jednak zgrzewarki do tulejek. Lut sprawdza się w suchych miejscach, ale w tynku narażonym na wilgoć koroduje po kilku latach.

Izolację odtwarzasz koszulką termokurczliwą z klejem, nagrzaną opalarką do 110-130 °C. Klej wypływa na końcach i uszczelnia połączenie. Po ostygnięciu sprawdź ciągłość miernikiem i rezystancję izolacji meggerem - wartość powyżej 1 MΩ potwierdza poprawność naprawy. Tynk odtwarzasz szpachlą, pamiętając o zagruntowaniu przed malowaniem.

Elektryk czy samodzielna naprawa po przewierceniu kabla

Samodzielna naprawa po przewierceniu kabla jest legalna, ale tylko w obrębie własnej instalacji i przy zachowaniu zasad BHP. Prace pod napięciem wymagają uprawnień SEP - grupa 1 dla osób obsługujących urządzenia, grupa 2 dla osób wykonujących pomiary. Bez świadectwa kwalifikacyjnego nie wolno wymieniać rozdzielni, rozbudowywać obwodów ani naprawiać usterek w stanie pod napięciem.

Kiedy warto oddać sprawę fachowcowi? Przewód biegnie w strefie mokrej (łazienka, kuchnia, pralnia), a uszkodzenie sięga głębiej niż 2 cm w ścianę. Brak miernika izolacji, brak doświadczenia w identyfikacji obwodów w rozdzielni, konieczność kucia dłuższego odcinka - wszystko to argumenty za telefonem do elektryka.

Koszt usługi w 2024/2025 waha się od 150 zł za prostą naprawę złączką w suchej ścianie do 500 zł za lokalizację reflektometrem, kucie i odtworzenie tynku. Dojazd poza aglomeracją dolicza 50-100 zł. Robocizna obejmuje zazwyczaj gwarancję 24 miesiące na wykonane połączenie, co rekompensuje wyższą cenę niż samodzielne majsterkowanie.

Elektryk z uprawnieniami SEP wykona też pomiary odbiorcze po naprawie: rezystancję izolacji, impedancję pętli zwarcia, działanie wyłączników różnicowoprądowych. Raport z pomiarów stanowi dokument wymagany przez ubezpieczyciela w razie pożaru. Norma PN-HD 60364-6:2016 precyzuje minimalne wartości rezystancji izolacji dla obwodów odbiorczych.

Porada eksperta. Przed oddaniem instalacji do użytku poproś elektryka o protokół z pomiarów. Bez niego ubezpieczyciel może odmówić wypłaty odszkodowania za szkodę pożarową, nawet jeśli naprawa była wykonana poprawnie. To dokument, który kosztuje 100-150 zł, a oszczędza tysiące w razie sporu.

Najczęstszy błąd po samodzielnej naprawie to zbyt krótki odcinek odsłoniętego przewodu. Złączka WAGO 221 wymaga minimum 11 mm odizolowanej żyły. W ciasnej ścianie trudno to uzyskać bez wydłużenia kucia. Cierpliwość i dokładność pomiaru przed cięciem oszczędzają frustracji przy montażu.

Druga pułapka to brak rozpoznania, czy przewiercony kabel to faza, neutralny czy ochronny. Przebicie neutralnego przewodu daje objawy podobne do fazowego - napięcie znika, bo obwód się nie domyka. Pomiar napięcia między przewodem a ziemią pozwala rozróżnić: faza pokaże 230 V, neutralny 0 V względem ziemi, ochronny również 0 V, ale podłączony do szyny PE w rozdzielni.

Aktualizacja: 2025. Dane techniczne narzędzi i ceny usług zgodne z rokiem 2024/2025. Artykuł informacyjny - prace przy instalacjach pod napięciem wymagają uprawnień SEP.

Źródła: PN-HD 60364-6:2016 (Instalacje elektryczne niskiego napięcia - Część 6: Sprawdzanie), karty katalogowe detektorów i reflektometrów dostępne u dystrybutorów sprzętu pomiarowego, normy SEP dotyczące kwalifikacji personelu elektroenergetycznego.
