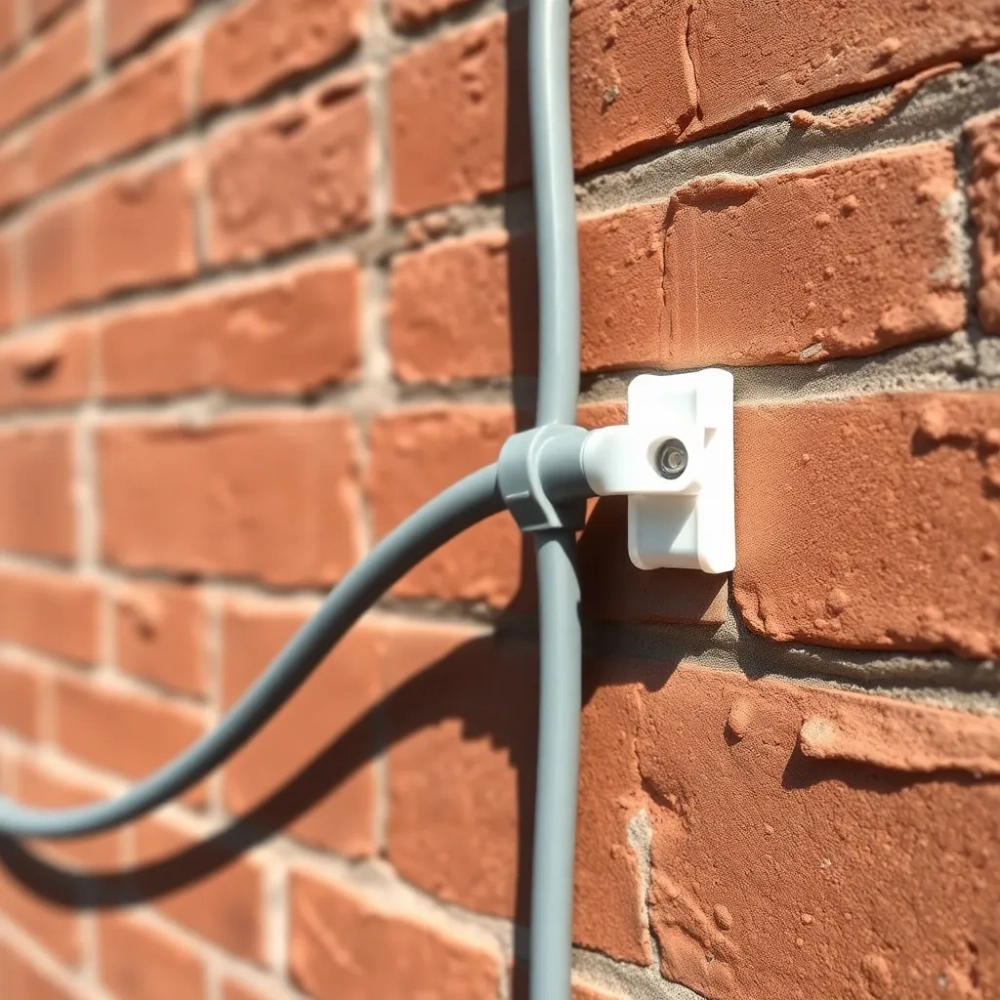

Jak przymocować kabel do elewacji: 6 sprawdzonych sposobów

Najlepszy sposób na przymocowanie kabla do elewacji zależy od dwóch rzeczy: od tego, co znajduje się pod tynkiem, oraz od tego, jak ciężki jest przewód. Na ociepleniu ze styropianem stosuj kołki talerzowe lub uchwyty z kotwą schodzącą do muru, na pełnej ścianie zwykłe kołki rozporowe, a tam, gdzie nie chcesz wiercić, taśmę VHB albo klej montażowy. Kabel energetyczny 230 V prowadź w peszlu i z elektrykiem z uprawnieniami SEP; kabel antenowy możesz przykręcić samodzielnie w godzinę.

• Od czego zależy wybór mocowania kabla
• Mocowanie kabla do elewacji bez wiercenia: taśma, klej, klipsy
• Jak przymocować kabel do elewacji na styropianie
• Tynk, cegła, beton i drewno: kołki rozporowe i gwoździe
• Prowadzenie kabla antenowego i energetycznego krok po kroku
• Metody mocowania kabli: tabela porównawcza
• Jak schować kabel na elewacji: listwy, korytko, farba
• Najczęstsze błędy przy montażu kabli na elewacji
• Uprawnienia SEP i normy: kiedy dzwonić po elektryka
• FAQ: najczęstsze pytania o montaż kabli na elewacji
• Podsumowanie

Błędne mocowanie nie kończy się na estetyce. Każdy przewód dyndający na wiatrze_working zaczynapracować mechanicznie, a źle osadzony kołek wciąga wodę pod warstwę ocieplenia i po kilku sezonach zostawia na elewacji ciemną plamę. Poniżej znajdziesz 6 sprawdzonych metod montażu, dobór do rodzaju ściany, tabelę nośności oraz procedurę prowadzenia kabla krok po kroku.

Od czego zależy wybór mocowania kabla

Zanim kupisz pierwszy lepszy uchwyt, ustal trzy czynniki. Pierwszy to typ podłoża: ściana z ociepleniem ETICS o grubości 15-25 cm zachowuje się zupełnie inaczej niż pełny mur z cegły czy beton, bo wiertło przechodzi przez warstwę materiału, który nie przenosi obciążeń. Drugi to masa i rodzaj przewodu: lekki kabel antenowy o masie około 0,05 kg/mb to inne wyzwanie niż peszel wypełniony trzema przewodami YDYp 3×2,5 mm² (łącznie około 0,45 kg/mb). Trzeci to napięcie: instalacje do 50 V montujesz sam, a przy 230/400 V obowiązują uprawnienia SEP.

Dlaczego to takie ważne? Mechanizm jest prosty: uchwyt przenosi siłę wiatru i ciężar kabla na podłoże punktowo. Styropian o gęstości EPS 70 ulega odkształceniu trwałemu przy nacisku skupionym na powierzchni kilku cm², dlatego w nim rozkładamy siłę na talerz, a w murze wystarczy kołek rozporowy. Niedopasowanie metody do podłoża to najczęstsza przyczyna odpadających uchwytów po pierwszej zimie.

Mocowanie kabla do elewacji bez wiercenia: taśma, klej, klipsy

Taśma VHB: 3-5 kg na metr bez jednej dziury

Taśmy dwustronne VHB o grubości 1,1 mm utrzymują na gładkim tynku cienkowarstwowym obciążenie rzędu 3-5 kg na metr bieżący kabla. Klej w taśmie jest polimerem, który osiąga pełną wytrzymałość dopiero po 72 godzinach od aplikacji, więc nie obciążaj trasy kablem natychmiast. Siła trzymania zależy od przyczepności chemicznej do podłoża: kurz, brud i resztki środka hydrofobowego obniżają ją nawet o 70%, dlatego powierzchnię przetrzyj szmatką nasączoną izopropanolem, nałóż primer i dociskaj uchwyt przez 30 sekund.

Taśma ma dwie twarde granice. Temperatura poniżej 5°C wstrzymuje wiązanie kleju, a wysoka alkaliczność świeżego tynku silikatowego (młodsze niż 4 tygodnie) rozpuszcza warstwę klejącą i uchwyt odpada po kilku dniach. Unikaj też taśmy na stronach stale zawilgoconych, na północnej elewacji i pod okapem.

Klej montażowy i klipsy krawędziowe

Klej montażowy w kartuszu daje nośność 5-8 kg na punkt i pełne wiązanie po około 24 godzinach w temperaturze 10-25°C. Wymaga sezonowania: w chłodniejsze dni proces wydłuża się dwu-, trzykrotnie. Klipsy krawędziowe to rozwiązanie z zupełnie innej półki: zaciskają się na krawędzi parapetu, ościeżnicy lub listwy okiennej i pozwalają poprowadzić przewód bez jakiejkolwiek ingerencji w tynk. Sprawdzają się przy kablu antenowym i lekkich instalacjach niskoprądowych.

Na kamieniu naturalnym, piaskowcu i wapieniu, unikaj wiercenia i kołkowania w ogóle. Wykonaj najpierw próbę przyczepności kleju na niewidocznym fragmencie, bo porowata struktura kamienia potrafi wchłonąć środek i osłabić wiązanie.

Jak przymocować kabel do elewacji na styropianie

Kołek talerzowy do termoizolacji

Warstwa styropianu 15-25 cm wymaga kołków talerzowych z trzpieniem z tworzywa, nazywanych kołkami do termoizolacji. Ich szeroka główka rozkłada nacisk na powierzchnię około 60 cm², dzięki czemu punktowe obciążenie spada kilkanaście razy w porównaniu ze zwykłym kołkiem rozporowym. Nośność pojedynczego kołka w styropianie EPS 70 wynosi 8-12 kg, co wystarcza z zapasem dla kabla YDY 3×2,5 mm² o masie około 0,15 kg/mb.

Trzpień musi być plastikowy, nigdy stalowy. Stal w warstwie izolacji działa jak radiator: zimą przemarza do wnętrza pomieszczenia, latem nagrzewa się do 70°C, a po kilku latach koroduje i brudzi tynk rdzawymi zaciekami. Każdy metalowy element przechodzący przez ocieplenie tworzy też punktowy mostek termiczny. Więcej o układaniu przewodów w warstwie ocieplenia przeczytasz w artykule o kablach w styropianie na elewacji.

Uchwyt dystansowy z kotwą chemiczną

Ciężki peszel z kilkoma przewodami wymaga mocowania, które schodzi przez całą grubość ocieplenia i kotwiczy w murze. Wykonanie: otwór wiertłem Ø10 mm przez warstwę ETICS, kotwa chemiczna osadzona w murze, uchwyt na gwincie M8. Taki system przenosi 25-30 kg bez ryzyka wyrwania, bo siłą trzyma cegła lub beton, a nie styropian. Identyczna zasada obowiązuje przy heavier elementach, opisaliśmy ją przy mocowaniu belki do elewacji przez styropian.

Przy kotwach chemicznych sprawdź zakres temperatur żywicy: poliestrowe wiążą dopiero powyżej +5°C, winyloestrowe pracują do -10°C. Poniżej tych wartości czas wiązania wydłuża się dwu- lub trzykrotnie, a niedowiązana kotwa nie osiąga deklarowanej nośności.

Tynk, cegła, beton i drewno: kołki rozporowe i gwoździe

Na ścianie z cegły pełnej lub klinkieru praca jest najprostsza: otwór Ø6 mm, kołek rozporowy 6×40 mm i wkręt ze stali nierdzewnej A2. Beton wymaga kołków szybkiego montażu 6×30 mm z metalowym gwoździem, wiercenia udarowego i oczyszczenia otworu z pyłu pompką, bo pył osłabia rozwór kołka nawet o połowę. Uchwyty i obejmy kablowe rozstawiaj co 40-50 cm w linii prostej i co 25-30 cm na załomach trasy.

Tynk cienkowarstwowy na ociepleniu wierć bez udaru, żeby nie pękała siatka zbrojąca. Drewno i elewację deskową łącz wkrętami do drewna 4×30 mm z podkładką EPDM, która uszczelnia przejście i nie pozwala wodzie wniknąć w korozję gwintu. Nigdy nie wierć w warstwę izolacji pod sidingiem, bo powstaje kanał kapilarny dla wilgoci; na takich elewacjach prowadź kabel w listwie PCV malowanej na kolor desek.

Prowadzenie kabla antenowego i energetycznego krok po kroku

Kabel antenowy koncentryczny 75 Ω

Kabel antenowy koncentryczny 75 Ω prowadź jednym ciągłym odcinkiem od anteny do gniazda, bez rozgałęzień. Każde złącze na zewnątrz to punkt korozji i utraty sygnału, bo tlenowanie ekranu podnosi tłumienie linii. Trasa literą N: od anteny w dół wzdłuż ościeżnicy okna, pod parapetem, do gniazda. Trasa literą L: wzdłuż rynny, ukosem na ścianę boczną. Zachowaj minimum 5 cm, optymalnie 10-15 cm od rynny, bo podczas ulewu woda przelewająca się przez krawędź spływa dokładnie po ścianie w tym pasmie.

Złącza i główne przejścia zabezpiecz izolacją termokurczliwą do kabli, która szczelnie zamyka połączenie przed wodą opadową. Samodzielny montaż instalacji antenowej i niskoprądowych (do 50 V) nie wymaga żadnych uprawnień.

Kabel energetyczny w peszlu

Kabel elektryczny, na przykład YDYp 3×2,5 mm² do 750 V, prowadź w peszlu sztywnym lub giętkim o szczelności minimum IP54, z dławikami kablowymi w miejscach przejścia przez mur. Przy każdym narożniku zostaw pętlę kompensacyjną o promieniu 5-krotności średnicy kabla: w cyklach termicznych miedź rozszerza się i kurczy, a bez pętli naprężenia kumulują się w jednym punkcie i po 3-4 latach pękają żyły lub wyrwany zostaje uchwyt.

Trasa energetyczna wymaga odstępów: minimum 10 cm od okien i drzwi oraz 30 cm od rynien i rur spustowych, jeśli nie są częścią instalacji odgromowej sprawdzonej zgodnie z PN-EN 62305. Kabel 230 V prowadź równolegle do kabla sygnałowego w odległości co najmniej 30 cm; bliżej skoki napięcia indukują zakłócenia widoczne jako śnieżenie obrazu i szum w audio. Przejście przez ocieplenie wykonuj pod kątem 90 stopni w rurze osłonowej PVC, bo ostre wejście działa jak komin ssący wodę opadową. W pompie instalacji potrzebne będzie też gniazdo na elewacji w szczelności zewnętrznej.

Metody mocowania kabli: tabela porównawcza

Nośność i trwałość metod na ścianie z 20 cm ocieplenia zestawia tabela. Wartości dotyczą pojedynczego punktu mocowania i kabla prowadzonego w linii prostej.

Wnioski praktyczne: montaż bezinwazyjny jest o połowę tańszy w robociźnie, ale jego żywotność to 8-12 lat wobec ponad 20 lat dla rozwiązań mechanicznych. Przy kablu, który ma pracować dekadę, matematyka wychodzi na stronę wiercenia.

Jak schować kabel na elewacji: listwy, korytko, farba

Najskuteczniejsze maskowanie zaczyna się od wyboru trasy, jeszcze zanim sięgniesz po wiertarkę. Kabel poprowadzony wzdłuż rynny, pod parapetem, w narożniku ściany lub przy liście cokołowej staje się niemal niewidoczny bez żadnych osłon, bo oko szuka przewodów w płaszczyźnie ściany, a nie na krawędziach architektury.

Tam, gdzie trasa musi biec w poprzek elewacji, użyj listwy kablowej lub kanału kablowego z PVC odpornego na UV; tanie odmiany z regranulatu żółkną po 2-3 latach. Korytko kablowe pomieści kilka przewodów naraz i sprawdza się przy rozbudowie instalacji. Czarny kabel pomaluj elastyczną farbą lateksową o wydłużeniu 200-300%: pracuje razem z izolacją PVC, nie pęka przy zmianach temperatury i trzyma kolor 8-10 lat. Pełen przegląd technik ukrywania przewodów znajdziesz w poradniku jak zamaskować kable na elewacji.

Najczęstsze błędy przy montażu kabli na elewacji

Grzech główny numer jeden to zwykły kołek rozporowy osadzony bezpośrednio w styropianie. Trzyma pozornie mocno, ale wokół niego powstaje rysa w tynku, w szczelinę wnika woda opadowa i po 5-7 latach na elewacji widać ciemną plamę, a mocowanie trzyma już tylko na warstwie farby. Drugi częsty błąd to brak pętli kompensacyjnej na narożnikach: kabel pracuje termicznie, naprężenia kumulują się w jednym punkcie i pękają żyły.

Trzeci to peszel prowadzony bez spadku i bez odwodnienia końców. Woda stoi w najniższym punkcie, zimą zamarza i rozpycha rurę od środka, a po kilku cyklach mrozu rozszczelnia złączki. Trasę planuj ze spadkiem 1-2% w kierunku odpływu, z dławikiem odprowadzającym skropliny. Czwarty błąd to prowadzenie kabla energetycznego i sygnałowego równolegle w odstępie mniejszym niż 30 cm, co indukuje zakłócenia w torze antenowym. Piaty: montaż na mokrej powierzchni po deszczu; wilgoć w porach tynku obniża przyczepność kleju o 30-50%.

Uprawnienia SEP i normy: kiedy dzwonić po elektryka

Kable antenowe, światłowodowe, niskoprądowe do 50 V oraz oświetlenie LED 12-24 V montujesz samodzielnie. Kabel energetyczny 230/400 V na elewacji budynku mieszkalnego wymaga co najmniej uprawnień SEP grupy 1 w zakresie eksploatacji (E) lub dozoru (D). Wynika to z rozporządzenia Ministra Energii z 2016 r. oraz wymogów normy PN-HD 60364 dla instalacji niskiego napięcia: błąd montażu stwarza ryzyko porażenia osób postronnych, a samodzielna praca bez uprawnień może unieważnić ubezpieczenie budynku przy pożarze.

Techniczne szczegóły mocowania elementów na ścianach ocieplonych systemami ETICS opisują wytyczne Instytutu Techniki Budowlanego, dostępne na stronie ITB. Sprawdź tam aktualne wydanie wytycznej 377/2004, zanim zaprojektujesz trasę na grubym ociepleniu.

FAQ: najczęstsze pytania o montaż kabli na elewacji

Jak przymocować coś do elewacji?

Zależnie od podłoża: na ociepleniu ze styropianem kołek talerzowy do termoizolacji, na murze lub tynku zwykły kołek rozporowy 6×40 mm z wkrętem ze stali nierdzewnej A2, a tam, gdzie nie chcesz wiercić, taśma VHB na odtłuszczoną powierzchnię. Kamień naturalny kołkuj tylko po próbie przyczepności, a świeży tynk silikatowy pozostaw na minimum 4 tygodnie.

Jak przymocować kabel do tynku?

Wywierć otwór Ø6 mm bez udaru, osadź kołek rozporowy 6×40 mm i przykręć uchwyt kablowy wkrętem ze stali nierdzewnej A2. Uchwyty rozstawiaj co 50 cm w linii prostej i co 30 cm na załomach. Na gładkim tynku cienkowarstwowym alternatywą jest taśma VHB lub klej montażowy, zawsze na podłożu odtłuszczonym izopropanolem i w temperaturze powyżej 5°C.

Jak schować kabel na elewacji?

Najpierw zaplanuj trasę tam, gdzie przewód ginie naturalnie: wzdłuż rynny, pod parapetem, w narożniku lub przy liście cokołowej. W poprzek ściany prowadź kabel w liście kablowej lub korytku malowanym farbą fasadową w kolorze tynku. Czarny kabel pomaluj farbą lateksową o wydłużeniu 200-300%, która pracuje razem z izolacją i nie pęka na mrozie.

Jak poprowadzić kable po elewacji?

Wyznacz trasę ze spadkiem 1-2% w kierunku odpływu, w odstępie 10 cm od okien i drzwi oraz 30 cm od rynien. Uchwyty montuj co 40-50 cm w linii prostej i co 25-30 cm na zakrętach. Przejście przez mur wykonaj pod kątem 90 stopni w rurze osłonowej PVC, z pętlą kompensacyjną o promieniu 5-krotności średnicy kabla przy każdym narożniku.

Podsumowanie

Trwałe przymocowanie kabla do elewacji to kwestia dopasowania metody do podłoża: kołki talerzowe na styropian, kołki rozporowe w murze, taśma VHB tam, gdzie wiercenie odpada, i kotwa chemiczna przy ciężkim peszlu. Dodaj pętlę kompensacyjną, spadek 1-2% i właściwe odstępy, a instalacja przepracuje 15-20 lat bez obsługi. Przy napięciu 230 V oddaj prowadzenie elektrykowi z uprawnieniami SEP; resztę zrobisz sam w jedno popołudnie.
