Jaki przewód do żaluzji fasadowych: przekrój i typy

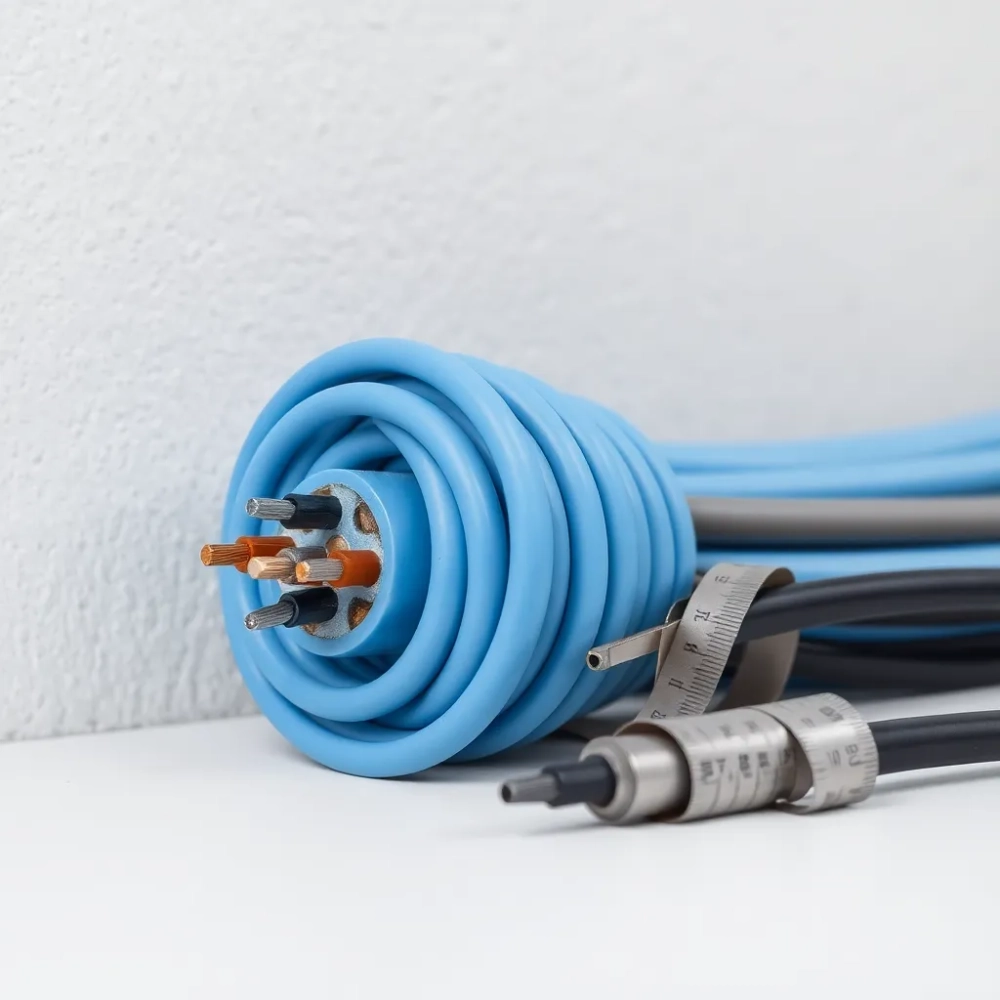

Jeśli stoisz przed wyborem przewodu do żaluzji fasadowych, najkrótsza rada brzmi: do klasycznego napędu 230V wystarczy 3×1,5 mm², do systemów smart home z dodatkową żyłą sterującą 4×0,75 mm² albo 4×1,0 mm², a w napędach solarnych kabel w ogóle nie jest potrzebny. Przekrój żyły ma jednak znaczenie większe, niż sugeruje pierwsze wrażenie, bo od niego zależy spadek napięcia, nagrzewanie się przewodu i żywotność silnika. W tym tekście znajdziesz konkretne dane, typowe pułapki instalacyjne oraz normy, które elektryk powinien wziąć pod uwagę przy pierwszym uruchomieniu.

• Przekrój kabla do żaluzji fasadowych elektrycznych 230V
• Przewód hybrydowy do żaluzji fasadowych ze smart home
• Czy żaluzje fasadowe solarne wymagają okablowania?
• Najczęstsze błędy przy prowadzeniu przewodu do żaluzji fasadowych
• Jak poprowadzić kabel do żaluzji fasadowych krok po kroku
• Peszel do żaluzji fasadowych i ochrona kabla w elewacji
• Kabel do żaluzji fasadowych a Smart Home - co warto dołożyć
• Dobór kabla - ścieżka decyzyjna
• Powiązane poradniki
• Najczęstsze pytania: Jaki przewód do żaluzji fasadowych

Przekrój kabla do żaluzji fasadowych elektrycznych 230V

Silnik żaluzji fasadowej pobiera zwykle od 90 do 200 W, co przy napięciu 230V daje prąd rzędu 0,4-0,9 A. Te wartości są na tyle niskie, że kabel 3×1,5 mm² (L, N, PE) uznaje się za standard w instalacjach domowych. Taki przekrój bez problemu obsługuje odległości do 25-30 m od rozdzielni bez zauważalnego spadku napięcia.

Przy dłuższych trasach, na przykład w wysokim budynku usługowym albo w domu z rozdzielnią w garażu, warto policzyć spadek napięcia ze wzoru ΔU = (2 × ρ × L × I) / S. Dla miedzi ρ = 0,0175 Ω·mm²/m, więc przy trasie 40 m, prądzie 1 A i przekroju 1,5 mm² otrzymamy ΔU ≈ 0,93 V, czyli około 0,4%, co mieści się w zaleceniach normy PN-HD 60364 (dopuszczalne 3% dla obwodów oświetleniowych i 5% dla innych).

Kabel powinien być prowadzony w peszelu lub korytkach natynkowych, najlepiej w odmianie YDYp 3×1,5 mm² (płaski, z powłoką polwinitową) lub YDYżo 3×1,5 mm² (okrągły, bardziej elastyczny przy zaginananiu w narożnikach). Obydwa spełniają klasę izolacji 450/750 V i są przystosowane do układania pod tynkiem oraz na zewnątrz, o ile pozostają w osłonie przed bezpośrednim działaniem promieni UV.

Żyła ochronna PE musi być podłączona do listwy PE w rozdzielni i do korpusu silnika. To wymóg bezwzględny, zapisany w PN-HD 60364-4-41. Pominięcie tej żyły w praktyce oznacza brak ochrony przeciwporażeniowej w razie uszkodzenia izolacji uzwojenia.

Przy planowaniu trasy warto zostawić 1,5 m zapasu kabla przy silniku. Taka długość pozwala na swobodne wyjęcie napędu z kasety w celu serwisu bez konieczności rozkuwania ściany. Przy krótszym zapasie każda wymiana silnika kończy się kosztownym kuciem.

Przewód hybrydowy do żaluzji fasadowych ze smart home

Żaluzja fasadowa współpracująca z systemem KNX, Fibaro albo centralą Tuya wymaga dodatkowej żyły sterującej lub magistrali danych. To właśnie dlatego w wielu projektach montuje się 4×0,75 mm² lub 4×1,0 mm² zamiast klasycznej trójżyły. Czwarta żyła przesyła sygnał z czujnika wiatru, słońca albo impuls z przycisku ściennego do sterownika.

Przekrój 0,75 mm² wystarcza, gdy obwód sterujący pracuje przy napięciu 24V DC i pobiera poniżej 0,5 A. Przy większych odległościach (powyżej 20 m) albo wyższych prądach sterujących lepiej sięgnąć po 1,0 mm², żeby ograniczyć straty i poprawić odporność na zakłócenia elektromagnetyczne.

Kable sygnałowe prowadzi się zawsze osobno od kabli zasilających 230V, w odległości minimum 10 cm. Krzyżowanie pod kątem prostym jest dopuszczalne, ale równoległe trasy w jednym peszelu mogą powodować indukowanie się napięcia zakłócającego. W praktyce oznacza to konieczność stosowania dwóch oddzielnych korytek lub peszli.

Przy montażu żaluzji fasadowej z napędem hybrydowym warto zostawić przy silniku wolną żyłę, nawet jeśli dziś nie jest używana. Koszt dodatkowego metra kabla to około 2-3 zł, a późniejsza rozbudowa o czujnik deszczu albo moduł smart home staje się bezinwazyjna. To typowy przykład inwestycji, która zwraca się przy pierwszej modernizacji.

Standardem w tej kategorii są przewody LiYY 4×0,75 mm² (linka, ekranowany) lub YDY 4×1,0 mm² (drut, do instalacji stałej). Złącza Hirschmann STAS 3 albo STAS 4 pozwalają na szybkie rozłączanie napędu od instalacji bez konieczności odkręcania listew zaciskowych.

Czy żaluzje fasadowe solarne wymagają okablowania?

Napędy solarne pobierają energię z wbudowanego akumulatora litowo-jonowego (zwykle 12V DC, pojemność 2-4 Ah), ładowanego przez panel fotowoltaiczny o mocy 3-5 W. Brak przewodu zasilającego to główna zaleta tego rozwiązania, ale nie oznacza całkowitej rezygnacji z planowania elektrycznego.

Pierwszym wyzwaniem jest ładowanie w polskich warunkach oświetleniowych. Panel umieszczony na elewacji północnej w mieszkaniu w otoczeniu wysokich drzew może nie dostarczyć wystarczającej ilości energii. Standardowo producenci gwarantują 10-15 cykli podniesienia i opuszczenia przy pełnym naładowaniu, ale już po dwóch pochmurnych tygodniach zimą akumulator potrafi spaść poniżej progu 20%.

Kabel do żaluzji fasadowej solarnej pojawia się w dwóch sytuacjach: przy podłączeniu panelu do skrzynki sterującej oraz przy montażu dodatkowego czujnika wiatru. Ten ostatni zwykle wymaga 2-żyłowego przewodu o przekroju 0,5-0,75 mm² i długości nieprzekraczającej 5 m. Brak takiego czujnika oznacza, że żaluzja nie schowa się automatycznie przy wichurze, co w polskich warunkach (szczególnie na wybrzeżu i w górach) stanowi realne ryzyko uszkodzenia.

Wariant solarny świetnie sprawdza się w mieszkaniach w bloku, gdzie kucie bruzd w ścianie nośnej jest zabronione albo wymaga zgody administracji. To jedyna sytuacja, w której można zrezygnować z okablowania bez konsekwencji prawnych i technicznych. W domu jednorodzinnym warto jednak rozważyć napęd 230V, bo przez 10-15 lat użytkowania akumulator solarne wymaga wymiany, a to koszt rzędu 400-600 zł za sztukę.

Najczęstsze błędy przy prowadzeniu przewodu do żaluzji fasadowych

⚠️ Za mały przekrój kabla przy długiej trasie prowadzi do spadku napięcia powyżej 5%. Silnik pracuje wtedy z niższą mocą, grzeje się i po 2-3 latach zaczyna się zacinać. To najczęstsza przyczyna awarii napędów w domach z rozdzielnią w piwnicy.

⚠️ Brak peszla ochronnego naraża kabel na uszkodzenia mechaniczne przy tynkowaniu. Wkręt wchodzący w ścianę może przebić izolację i spowodować zwarcie doziemne. Peszel elastyczny PVC UV o średnicy 20 mm wystarcza dla kabla 3×1,5 mm² i ułatwia ewentualną wymianę przewodu w przyszłości.

⚠️ Brak zapasu kabla przy silniku wymusza kucie ściany przy pierwszej wymianie napędu. Optymalny zapas to 1,5 m zwinięte w pętlę i schowane w kasecie rolety. Taki zapas nie przeszkadza w pracy mechanizmu, a ratuje budżet przy serwisie.

⚠️ Łączenie kabli w puszce bez listwy zaciskowej to klasyczny błąd oszczędności. Skręcanie żył i owijanie taśmą izolacyjną po kilku latach się poluzuje, a styk zacznie iskrzyć. Listwa WAGO 221-413 kosztuje 4 zł i eliminuje ryzyko pożaru.

⚠️ Prowadzenie kabla sygnałowego razem z zasilającym w jednym peszelku generuje zakłócenia, które objawiają się przypadkowymi reakcjami napędu na komendy z pilota. Odstęp 10 cm przy trasie równoległej to absolutne minimum, a krzyżowanie powinno odbywać się pod kątem 90°.

⚠️ Pominięcie żyły ochronnej PE w instalacji 230V to nie tylko błąd, ale też naruszenie normy PN-HD 60364-4-41. Elektryk, który podpisuje odbiór instalacji bez PE, naraża inwestora na utratę polisy ubezpieczeniowej w razie pożaru.

⚠️ Brak planu trasy kabla w fazie projektu zmusza do kucia gotowych już ścian albo prowadzenia kabla natynkowo w nieestetycznych korytkach. Trasę warto nanieść na rysunki wykonawcze jeszcze przed tynkowaniem, z uwzględnieniem grubości ocieplenia (15-25 cm styropianu albo styroduru w standardzie energooszczędnym).

Przy prowadzeniu kabla podtynkowo w ścianie z ociepleniem etap projektu to jedyny dobry moment na wyznaczenie trasy. Po nałożeniu tynku każda korekta oznacza kucie i ponowne tynkowanie, co na elewacji potrafi kosztować 80-150 zł za metr bieżący. Najlepszą praktyką jest naniesienie trasy na dokumentację powykonawczą wraz z lokalizacją puszek rewizyjnych.

Przy roletach podtynkowych z cofniętym nadprożem (systemy ościeżnicy nadokiennej) kabel układa się w specjalnym kanale prowadzonym wzdłuż skrzynki rolety. Przekrój kasety to zwykle 220-300 mm wysokości, co w budynku z ociepleniem 20 cm wymaga zaplanowania wnęki już na etapie murowania. Folia termoizolacyjna nie wystarczy, jeśli kabel przechodzi przez styropian, bo mostki termiczne potrafią obniżyć izolacyjność ściany nawet o 15% w newralgicznym miejscu.

✔ Przed montażem sprawdź: trasę kabla (projekt), przekrój zgodny z normą PN-HD 60364, peszel ochronny, zapas 1,5 m przy silniku, oddzielenie kabli sygnałowych od zasilających.

✔ Po montażu sprawdź: pomiar impedancji pętli zwarcia (maks. 0,4 Ω dla instalacji z wyłącznikiem różnicowoprądowym 30 mA), test działania z przycisku i pilota, brak iskrzenia na listwach zaciskowych, izolacja żył powyżej 0,5 MΩ.

Kalkulator: ile kabla potrzebujesz?

Odpowiedz na trzy pytania, żeby oszacować długość przewodu: ile żaluzji fasadowych montujesz (1-2 szt. na typowe okno, 4-6 na całą elewację południową), jaka jest odległość od rozdzielni do każdej żaluzji (zwykle 8-15 m w domu jednorodzinnym), czy przewód idzie pod tynkiem czy natynkowo (pod tynkiem dolicz 10% zapasu na zagięcia, natynkowo 5%). Przykład: 5 żaluzji × 12 m + 10% zapasu = 66 m kabla 3×1,5 mm².

Źródła danych i normy: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), PN-HD 60364-4-41 (Ochrona przeciwporażeniowa), PN-EN 50575 (Kable i przewody), katalogi techniczne producentów napędów żaluzji fasadowych, dokumentacja systemów KNX (KNX Association, knx.org), dokumentacja Fibaro (fibaro.com), przepisy prawa budowlanego dotyczące instalacji elektrycznych w budynkach mieszkalnych.

Jak poprowadzić kabel do żaluzji fasadowych krok po kroku

Trasę kabla najlepiej zaplanować na etapie projektu instalacji elektrycznej, jeszcze przed wylaniem stropu i wymurowaniem ścian zewnętrznych. Najkrótsza droga prowadzi od puszki rewizyjnej w pomieszczeniu do kasety żaluzji w nadprożu, ale wymaga uwzględnienia warstwy izolacji termicznej. W domu jednorodzinnym z warstwą styropianu lub wełny 15-20 cm trasa idzie wzdłuż ościeżnicy okiennej, a kabel trafia do puszki połączeniowej nad oknem.

Po wytyczeniu trasy przychodzi czas na kucie bruzd. W ścianie z cegły ceramicznej bruzda ma szerokość około 2-3 cm i głębokość tak, aby peszel wystawał 1 cm przed tynkowanie. W ścianie z betonu komórkowego (np. H+H Gold+) kucie idzie szybciej, ale łatwiej uszkodzić delikatną krawędź bloczka. W praktyce bruzda prowadzi się od puszki w dół lub w bok, z łagodnymi łukami o promieniu co najmniej sześciokrotnej średnicy peszla.

Peszel sztywny (Rura ochronna sztywna UV odpornie oznaczana kolorem niebieskim lub szarym, z atestem E90) chroni kabel przed uszkodzeniami mechanicznymi i umożliwia jego wymianę w przyszłości. Peszel E90 zachowuje ciągłość obwodu nawet w warunkach pożaru przez 90 minut, co ma znaczenie w strefach pożarowych budynku wielorodzinnego. W domu jednorodzinnym klasa palności peszla nie jest wymagana przepisami, ale inwestycja w wersję E90 kosztuje kilkanaście groszy za metr więcej.

Przeciąganie kabla przez peszel wykonuje się z użyciem pilota pociągowego (sprężynki lub taśmy stalowej). Koniec kabla zakuwa się oczkiem, mocuje do pilota i przeciąga z drugiej strony. Po przeciągnięciu warto zmierzyć ciągłość żył miernikiem oraz sprawdzić brak zwarcia między żyłami. Brak takiego pomiaru kończy się dramatycznym kuciem ściany po zaszpachlowaniu bruzdy, gdy okazuje się, że ktoś przebił izolację gwoździem.

Checklista przed montażem okablowania

• Sprawdzone ułożenie peszla bez ostrych zagięć (promień łuku min. 6 × średnica peszla).
• Zaplanowana puszka rewizyjna (głęboka, ∅60 mm) nad oknem w każdym pomieszczeniu z żaluzją.
• Kabel pozostawiony z zapasem 30-40 cm w puszce na ewentualne rekonektory lub naprawy.
• Trasa oddalona minimum 20 cm od przewodów 230 V prowadzonych równolegle (wymóg normy PN-HD 60364).
• Rezerwa wolnego peszla (osobny peszel pusty) dla przyszłej rozbudowy.
• Pomiar ciągłości i izolacji wykonany miernikiem przed zaszpachlowaniem bruzdy.
• Oznaczenie kabla w rozdzielni (numer obwodu, opis „żaluzja salon", „żaluzja sypialnia").
• Sprawdzony zapas kabla w nadprożu sięgający do wnęki napędu.
• Dokumentacja trasy naniesiona na rzut kondygnacji dla przyszłych ekip remontowych.
• Ułożony peszel styrodurze wokół okna w warstwie ocieplenia (zabezpieczenie mostków termicznych).

Uwaga: kucie bruzd w gotowej elewacji po tynkowaniu i ociepleniu kosztuje pięciokrotnie więcej niż w stanie surowym. Koszt roboczogodziny bruzdy w gotowym domu wynosi od 80 do 150 zł za metr, gdy w stanie surowym ten sam odcinek to 20-40 zł.

Peszel do żaluzji fasadowych i ochrona kabla w elewacji

Peszel w ścianie zewnętrznej musi być szczelny i odporny na promieniowanie UV, jeśli jakakolwiek jego część wychodzi na powierzchnię elewacji. Najczęściej jednak cały peszel układa się pod tynkiem, więc odporność UV nie ma znaczenia. Wystarczy peszel sztywny z PVC, klasy minimum 22,5 N odporności na ściskanie, który w bruździe pod tynkiem nie zostanie zgnieciony przez kolejne warstwy izolacji.

W miejscu przejścia kabla przez mur do skrzynki żaluzji zewnętrznej stosuje się peszel elastyczny o średnicy minimum 20 mm, pozwalający na ruchy termiczne materiału. Bez tego przewód może zostać ściśnięty na skutek rozszerzalności cieplnej metalowej kasety żaluzji latem przy temperaturach ściany powyżej 50 °C. Efektem bywa uszkodzenie izolacji w miejscu styku ze stalową obudową, trudne do zlokalizowania i kosztowne w naprawie.

Kabel na elewacji, prowadzony natynkowo w korytkach lub rurkach instalacyjnych, wymaga ochrony przed wilgocią i uszkodzeniami mechanicznymi. Tutaj sprawdza się peszel elastyczny odporny na UV z atestem odporności na ściskanie 22,5 N. Korytka natynkowe z PVC (np. 40 × 25 mm) pozwalają na prowadzenie kabla i zasilania równolegle, ale w oddaleniu minimum 10 cm od kabli sygnałowych.

Przejścia przez warstwę ocieplenia wymagają zachowania ciągłości izolacji termicznej. Peszel wychodzący z wnętrza muru do wnęki kasety żaluzji przechodzi przez styropian lub styrodur, a każde takie przejście to potencjalny mostek termiczny. Rozwiązaniem jest otulina z pianki PUR wokół peszla albo prowadzenie peszla wyłącznie w obrębie jednej warstwy muru. Warto poprosić projektanta instalacji o naniesienie trasy peszla na rysunek warstwowy ściany.

Norma PN-HD 60364-5-52 dopuszcza prowadzenie kabli w ścianach z materiałów palnych wyłącznie w peszlu o klasie odporności ogniowej E30 lub E90. W domu jednorodzinnym z drewnianą konstrukcją szkieletową lub CLT wymóg staje się obligatoryjny. Peszel E90 (np. firmy typu Elektroplast lub Arot) zapewnia utrzymanie obwodu przez 90 minut pożaru, co ma znaczenie dla systemów oddymiania i oświetlenia awaryjnego.

Kabel do żaluzji fasadowych a Smart Home - co warto dołożyć

Integracja żaluzji z systemem Smart Home wymaga większej liczby żył niż standardowe sterowanie ręczne. KNX, najbardziej rozpowszechniony standard europejski, wymaga pary żył magistralnej (czerwona i czarna), plus zasilania. Tym samym kabel do żaluzji w systemie KNX to minimum 4 × 1,0 mm² lub dedykowana skrętka magistralna YCYM 2 × 2 × 0,8 mm² prowadzona równolegle do zasilania.

Systemy bezprzewodowe (Zigbee, Z-Wave, Wi-Fi) nie potrzebują dodatkowego kabla sygnałowego, bo komunikują się radiowo z centralą lub chmurą. Mimo to warto ułożyć 4 × 1,5 mm² zamiast 3 × 1,5 mm², by zostawić dwie żyły jako rezerwę na potencjalne czujniki (nasłonecznienia, wiatru, deszczu). Koszt dodatkowej żyły w kablu czterożyłowym to około 0,50-0,80 zł za metr w stosunku do wersji trzyżyłowej.

Sterowanie scenami (jednoczesne opuszczanie wszystkich żaluzji, ustawianie lameli pod kątem zależnym od położenia słońca) wymaga centrali z wyjściami przekaźnikowymi. W takim układzie obwód żaluzji kończy się w centrali, a nie przy sterowniku ściennym. Kabel musi więc być prowadzony od napędu bezpośrednio do rozdzielni albo do puszki centrali, co zmienia trasę i długość w stosunku do standardowego sterowania przyciskiem.

W praktyce najczęściej spotykanym błędem jest ułożenie trzyżyłowego kabla, gdy właściciel myśli, że „jakoś to będzie". Po dwóch latach przychodzi moment, gdy chce dodać czujnik wiatru albo wymienić przełącznik na panel dotykowy, i okazuje się, że trzeba kuć ścianę. Dlatego kable podtynkowe do żaluzji warto projektować od razu z myślą o scenariuszu, który dziś wydaje się odległy. Peszel rezerwowy (pusty) to najtańsza polisa ubezpieczeniowa dla takich sytuacji.

Systemy magistralne (KNX, Loxone, Beckhoff) oczekują topologii gwiazdy lub linii, z pętlą magistralną prowadzoną oddzielnie od zasilania. Skrętka magistralna idzie w peszlu oddalonym minimum 20 cm od kabli 230 V zgodnie z PN-HD 60364, by uniknąć zakłóceń elektromagnetycznych. W domach jednorodzinnych trasy magistralne często prowadzi się w obrębie stropu podwieszanego, a do żaluzji schodzą w peszlach.

Koszt okablowania (materiał)

Najczęstsze błędy przy okablowaniu

• Za cienki przekrój kabla przy długich trasach (powyżej 25 m) powoduje spadki napięcia i grzanie się izolacji.
• Brak peszla w ścianie oznacza brak możliwości wymiany kabla bez kucia.
• Zapomniany kabel w nadprożu skutkuje koniecznością kucia elewacji po tynkowaniu.
• Brak puszki rewizyjnej utrudnia diagnostykę i wymianę sterownika.
• Prowadzenie kabla zasilającego równolegle do magistrali bez separacji 20 cm powoduje zakłócenia.

Porada praktyczna: kablowanie żaluzji najlepiej zaplanować w fazie, gdy ściany są jeszcze surowe, a projekt instalacji elektrycznej jest na biurku architekta. Dopisanie jednego obwodu i peszla kosztuje wtedy grosze, a ślady tynkarskie zakrywają bruzdy bez śladu. Po otynkowaniu ta sama operacja to wielogodzinna praca, kurz i ryzyko uszkodzenia tynku.

Różnice: blok mieszkalny vs dom jednorodzinny

W bloku z wielkiej płyty dostęp do nadproża jest ograniczony przez warstwę docieplenia naklejonego na ścianę zewnętrzną. Peszel na żaluzje prowadzi się w warstwie docieplenia lub w korytkach natynkowych wzdłuż ościeżnicy. W domu jednorodzinnym trasę peszla można ukryć w murze na etapie budowy, co daje estetyczny efekt bez korytek natynkowych. W bloku często jedyną opcją są żaluzje solarne lub zasilanie z gniazdka natynkowo prowadzone w listwie przypodłogowej przez pomieszczenie.

Kwestia nadproża wymaga szczególnej uwagi w domach z ociepleniem 15-25 cm. Kaseta żaluzji fasadowej o wysokości 22 cm nie mieści się w nadprożu standardowym i wymaga cofnięcia ościeżnicy o 10-25 cm. To oznacza ułożenie warstwy styroduru (XPS) wokół okna dla zachowania ciągłości izolacji termicznej i uniknięcia mostków termicznych na styku kasety z murem. Bez tego w domu pojawiają się zimne strefy przy oknach, a na ścianach rosa i pleśń.

W mieszkaniu w bloku z lat 70. i 80. kasety żaluzji podtynkowych nie da się zamontować bez naruszenia elewacji, więc pozostają żaluzje natynkowe. W takim przypadku kabel zasilający może być prowadzony nawet w listwie przypodłogowej od najbliższego gniazdka, o ile zgodnie z normą nie przekracza 3 m. Dla większych odległości lepszym rozwiązaniem jest nowa linia zasilająca od rozdzielni mieszkaniowej.

Wpływ nieprawidłowego okablowania na gwarancję

Producenci napędów (np. SELVE, SOMFY) uzależniają gwarancję od zastosowania kabla o przekroju zgodnym z ich specyfikacją. Próba zasilenia silnika prądem zbyt słabym przewodem zostawia ślady na uzwojeniach (przegrzanie z powodu wysokiego prądu rozruchowego), a serwis odmawia naprawy gwarancyjnej po prześwietleniu parametrów. Warto zachować fakturę i specyfikację użytych kabli na wypadek reklamacji.

Uwaga: użycie kabla aluminiowego zamiast miedzianego w żaluzji fasadowej to częsty błąd. Aluminium ma wyższą rezystancję niż miedź (0,028 vs 0,017 Ω × mm²/m), co przy dłuższych trasach powoduje istotne spadki napięcia. Producenci napędów zalecają wyłącznie Cu (miedź), a aluminium przyjmują tylko po podpisaniu aneksu do gwarancji.

Dobór kabla - ścieżka decyzyjna

Czy budujesz dom w stanie surowym? Tak Y, nie N. Jeśli Y, a napęd ma być 230 V: kabel 3 × 1,5 mm² w peszlu, doprowadzony do puszki rewizyjnej nad oknem i do rozdzielni. Jeśli Y, a napęd ma być zintegrowany ze Smart Home: kabel 4 × 1,5 mm² lub 5-żyłowy dla KNX, dodatkowy peszel rezerwowy. Jeśli N (remont lub blok): rozważ napęd solarny bez okablowania albo korytko natynkowe z kablem YDYt 3 × 1,5 mm².

Decyzję warto podjąć na podstawie trzech zmiennych: źródła zasilania (sieć 230 V, akumulator solarny, bateria), sposobu sterowania (lokalne, centralne, Smart Home) oraz dostępu do nadproża (otwarty w stanie surowym, zakryty w gotowym domu). Każda ze ścieżek prowadzi do innego zestawu kabli, peszli i puszek. Świadomy wybór na początku oszczędza kosztownych przeróbek w przyszłości.

Normy i przepisy

Instalacja żaluzji fasadowych podlega normie PN-HD 60364 (Instalacje elektryczne niskiego napięcia) oraz PN-E-05100 (Instalacje elektryczne w obiektach budowlanych). Dobór przekroju kabla reguluje arkusz PN-HD 60364-5-52, który uwzględnia typ instalacji (A1, A2, B1, B2, C, E), obciążalność długotrwałą oraz spadki napięcia. Dopuszczalny spadek napięcia od rozdzielni do odbiornika wynosi 4 % dla instalacji zasilanych z sieci publicznej.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. 2019 poz. 1065, tekst jednolity) wymaga, aby instalacja elektryczna umożliwiała podłączenie dodatkowych odbiorników bez konieczności kucia ścian. W praktyce oznacza to konieczność zostawienia peszla rezerwowego w każdym pomieszczeniu z oknem narażonym na nasłonecznienie.

Klasę ochrony IP napędu żaluzji fasadowej reguluje PN-EN 60529. Kaseta zewnętrzna powinna mieć minimum IP 44 (ochrona przed bryzgami wody z dowolnego kierunku), a silnik IP 54 (pyłoszczelność i ochrona przed bryzgami). Kabel wychodzący z kasety musi przechodzić przez dławik kablowy zapewniający szczelność, inaczej wilgoć przedostaje się do uzwojeń silnika.

Źródła danych i norm

Parametry techniczne kabli YDYp, YDYt i LiYY opracowane na podstawie kart katalogowych czołowych polskich producentów (np. NKT, Tele-Fonika Kable). Wymogi dotyczące prowadzenia kabli w ścianach zgodne z PN-HD 60364-5-52:2011 oraz PN-E-05100:1998. Klasyfikacja peszla E90 wg PN-EN 61386-1:2011. Odporność ogniowa kabli wg PN-EN 60332-1-2:2010. Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. Dz. U. 2019 poz. 1065 (tekst jednolity).
