Silnik do żaluzji fasadowych – jaki napęd wybrać w 2026?

Ile razy dziennie ruszasz korbką albo łańcuszkiem, żeby ustawić lamele pod odpowiednim kątem? Ręczna regulacja żaluzji fasadowych to nie tylko strata czasu. Każde pokręcenie innym tempem daje nierównomierne ustawienie listków, które potem prześwietla sufit w biurze albo razi szybę sąsiada. Dobrze dobrany silnik do żaluzji fasadowych rozwiązuje oba problemy jednym ruchem: precyzja ustawienia i cisza, której ręczny mechanizm nigdy nie zapewni. Poniżej znajdziesz pełne spojrzenie na napędy rurowe z mechanicznymi i elektronicznymi wyłącznikami krańcowymi, ich warianty specjalne oraz sposób doboru do konkretnej elewacji.

• Napęd elektryczny z mechanicznym i elektronicznym wyłącznikiem krańcowym
• Silnik żaluzjowy Soft, NHK i 12V DC, warianty do każdej fasady
• Automatyka żaluzji weneckich, integracja z systemem ProLine 2
• Jak dobrać silnik do żaluzji fasadowych, praktyczna checklista
• Najczęstsze błędy montażowe, które kosztują najwięcej
• Zastosowania praktyczne w biurach, domach i obiektach komercyjnych
• Standardy, przepisy i dane eksploatacyjne

Napęd elektryczny z mechanicznym i elektronicznym wyłącznikiem krańcowym

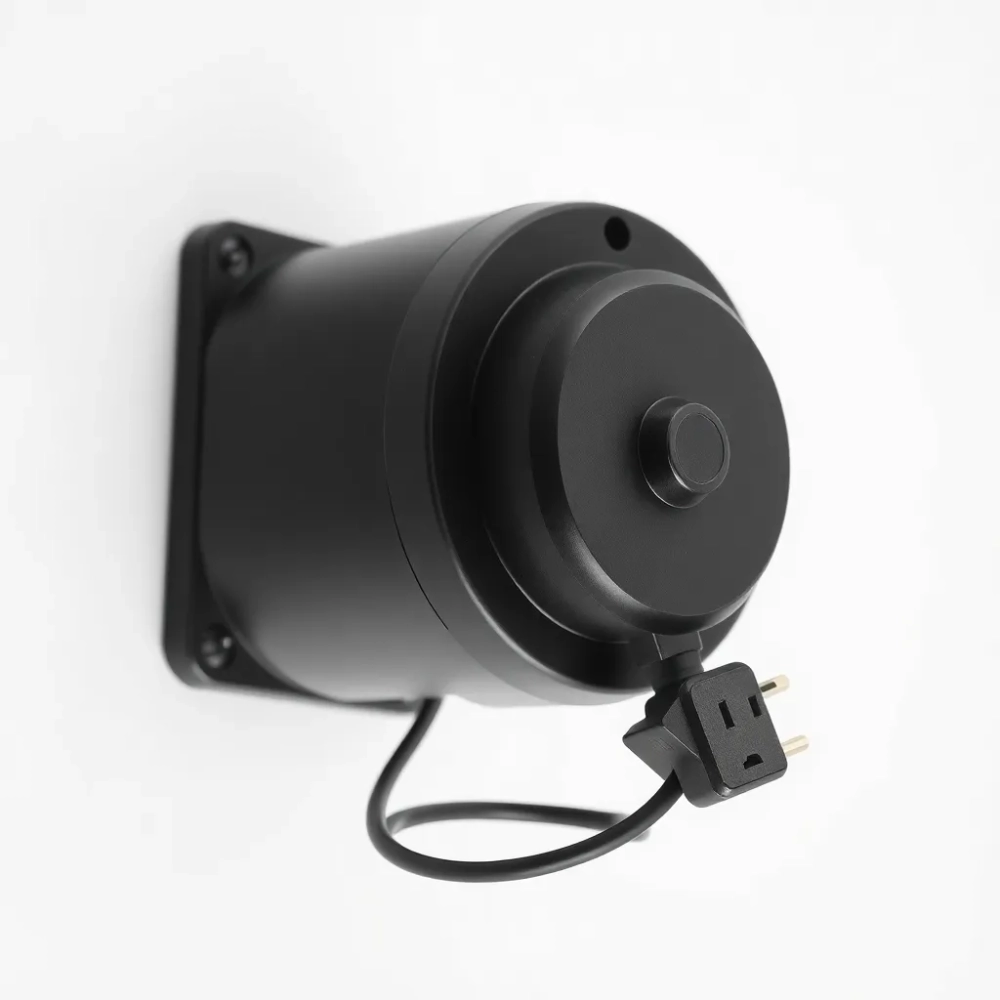

Sercem napędu żaluzjowego jest silnik rurowy, niewiele większy od puszki po piwie. Jego zadanie sprowadza się do obracania wałka z nawiniętym paskiem lub listwą nośną lamel w kontrolowanym zakresie kątów. Moment obrotowy w tej klasie napędów waha się od 4 do 50 Nm, co przekłada się na możliwość podnoszenia żaluzji o powierzchni od około 4 m² do 18 m² przy lamelach aluminiowych o szerokości 60-80 mm. Kluczowe różnice między rozwiązaniami zaczynają się tam, gdzie kończy się moc.

Mechaniczny wyłącznik krańcowy działa na zasadzie krzywki dociskającej mikrostyk. Dwa pokrętła regulacyjne umieszczone na głowicy silnika pozwalają ustawić górną i dolną pozycję żaluzji z dokładnością do pełnego obrotu wału. Taki mechanizm ma jedną istotną cechę: liczbę obrotów zapamiętuje sprężyna, nie mikroprocesor. Awaria zasilania nie kasuje ustawień, a po kilkudziesięciu latach eksploatacji wystarczy ponowna regulacja śrubokrętem. To rozwiązanie tańsze i bardziej przewidywalne w obiektach, gdzie nikt nie będzie grzebał w automatyce co kwartał.

Elektroniczny wyłącznik krańcowy korzysta z enkodera magnetycznego lub optycznego zliczającego pełne obroty wału. Sygnał trafia do mikrokontrolera, który porównuje pozycję bieżącą z zapisaną w pamięci EEPROM. Dzięki temu napęd rozpoznaje nie tylko pełne położenia góra/dół, ale też pośrednie kąty ustawienia lamel. Funkcja kompensacji długości pasa automatycznie koryguje efekty rozciągania się pasa nośnego w czasie eksploatacji. Bez tego mechanizmu żaluzja po trzech latach zaczyna stawać nierówno, a lamele ustawiają się pod różnymi kątami w różnych częściach okna.

Prędkość obrotowa 26 obrotów na minutę to wartość celowa. Przy tej prędkości ruch listwy jest wystarczająco szybki, by użytkownik nie czekał kilkanaście sekund, a jednocześnie wolny na tyle, by wyłącznik krańcowy zdążył precyzyjnie zareagować. Szybsze napędy (powyżej 35 obr./min) powodują przeciążenia mechaniczne i hałas, wolniejsze irytują przy codziennym użytkowaniu. Zakres do 85 obrotów wyłącznika krańcowego wystarcza do żaluzji o maksymalnej wysokości pakietu w stanie zwiniętym wynoszącej około 4 metrów. Przekładnia planetarna w tych napędach jest bezobsługowa, smarowana na cały cykl życia syntetycznym smarem o trwałości przekraczającej 40 lat eksploatacji ciągłej.

Obudowy napędów żaluzjowych spełniają minimum klasę ochrony IP54, co oznacza pełną pyłoszczelność i odporność na zachlapanie z dowolnego kierunku. Silnik może więc pracować w skrzynce rewizyjnej przy oknie, narażonej na deszcz podczas otwierania fasady. Zintegrowana ochrona termiczna wyłącza uzwojenie przy temperaturze powyżej 130°C. Termistor w uzwojeniu reaguje w ciągu 2-3 sekund, zapobiegając przepaleniu izolacji. Po ostygnięciu do bezpiecznej temperatury napęd wraca do normalnej pracy bez interwencji użytkownika.

Silnik żaluzjowy Soft, NHK i 12V DC, warianty do każdej fasady

Standardowy napęd rurowy z mechanicznym lub elektronicznym wyłącznikiem krańcowym obsłuży 80% typowych instalacji. Pozostałe 20% wymaga wariantów specjalnych, które rozwiązują konkretne problemy użytkowe. Trzy najważniejsze odmiany oznacza się przyrostkami Soft, NHK i DC. Każdy z nich odpowiada na inny, precyzyjnie zdefiniowany scenariusz, a ich dobór nie jest kwestią gustu, lecz zgodności z warunkami eksploatacji.

Wariant Soft wprowadza funkcję miękkiego hamowania (soft brake). Przy dojeżdżaniu do pozycji krańcowej silnik zwalnia przez ostatnie 300-400 milisekund, zamiast gwałtownie odcinać zasilanie. Efekt jest taki, że żaluzja nie grzechocze przy zatrzymaniu. Lamele aluminiowe o szerokości 80 mm potrafią wygenerować metaliczny brzęk przy nagłym hamowaniu, który w cichym biurze otwartej przestrzeni słychać na drugim końcu kondygnacji. Wariant Soft eliminuje ten efekt przez kontrolowane tłumienie energii kinetycznej w hamulcu elektromagnetycznym. W obiektach noclegowych i gabinetach medycznych to standard, nie luksus.

Wariant NHK oznacza napęd z ręczną korbką awaryjną (Notstrom-Handkurbel). W przypadku awarii zasilania lub celowego odcięcia obwodu, korbka pozwala podnieść lub opuścić żaluzję bez czekania na przywrócenie napięcia. Mechanizm korbki rozłącza automatycznie sprzęgło elektromagnetyczne silnika, dzięki czemu ręczne kręcenie nie obciąża uzwojeń ani przekładni. Wariant NHK wymaga montażu w miejscu dostępnym dla dorosłej osoby (korba ma zwykle 1,2 m długości) oraz w skrzynce rewizyjnej o głębokości minimum 180 mm. Sprawdza się w obiektach użyteczności publicznej, gdzie przepisy przeciwpożarowe wymagają możliwości ręcznej ewakuacji dymu przez okno.

Wariant DC pracuje na napięciu 12 V stałym, zasilanym najczęściej z akumulatora ładowanego przez panel fotowoltaiczny. To jedyna sensowna opcja w przypadku okien, do których nie da się doprowadzić standardowego zasilania 230 V. Typowe zastosowanie to okna dachowe, elewacje szklane w budynkach zabytkowych, gdzie kucie bruzd jest niedopuszczalne, oraz obiekty off-grid. Silnik 12 V DC pobiera 2-4 A prądu ciągłego w szczycie, co przy akumulatorze 20 Ah wystarcza na około 8-10 pełnych cykli pracy. Panel fotowoltaiczny o mocy 10 W ładuje akumulator przez 4-5 godzin nasłonecznienia, zapewniając dzienną rezerwę energetyczną.

W ramach jednej serii napędów warianty Soft, NHK i DC mogą się łączyć. Napęd oznaczony jako JA Soft NHK DC oznacza cichą pracę z hamulcem miękkim, korbką awaryjną i zasilaniem bateryjnym. Łączenie funkcji podnosi cenę, ale w trudnych warunkach instalacji bywa jedynym wyjściem. Warto przy tym pamiętać, że wariant DC z miękkim hamowaniem wymaga nieco większego akumulatora, bo impuls hamulca pobiera dodatkowe 1-2 A.

Przedstawiony zakres cen katalogowych waha się od 850 do 2400 PLN netto za sam napęd, bez osprzętu montażowego i sterującego. Różnica 1500 PLN między najtańszym a najdroższym wariantem wynika z elektroniki, a nie z momentu obrotowego. Najtańszy JAR z mechanicznym wyłącznikiem obsłuży żaluzję tak samo ciężką jak najdroższy JA Comfort-868. Ten drugi potrafi za to wysłać informację zwrotną o aktualnym położeniu do systemu BMS.

Automatyka żaluzji weneckich, integracja z systemem ProLine 2

Sterowanie przewodowe w żaluzjach fasadowych oznacza zwykle przycisk dzwonkowy przy oknie, połączony ze stykiem kierunkowym i prowadzący do napędu kablem trójżyłowym. To rozwiązanie proste jak latarka i niezawodne jak stary zegarek. Problem pojawia się, gdy okien jest kilkadziesiąt, a biuro zarządzane jest przez system inteligentnego budynku. Wtedy każdy przycisk przy oknie staje się zbędnym detalem, bo i tak nikt go nie dotyka.

System radiowy ProLine 2 pracuje w paśmie 868 MHz, wykorzystując dwukierunkową komunikację. Każdy napęd wyposażony w odbiornik radiowy nie tylko przyjmuje polecenia, ale też potwierdza ich wykonanie sygnałem zwrotnym. Użytkownik naciska przycisk "zamknij" na pilocie, a napęd odpowiada krótkim sygnałem radiowym potwierdzającym, że żaluzja faktycznie ruszyła. Bez tej informacji zwrotnej nie sposób odróżnić martwego napędu od po prostu wolno reagującego systemu. Dwukierunkowość eliminuje niepewność i skraca czas reakcji obsługi technicznej z godzin do minut.

Odbiorniki zewnętrzne montuje się w przypadku modernizacji, gdy istniejące napędy nie mają wbudowanego radia. Trzy najczęściej stosowane modele to Combio-868 JA, Combio-868 JA Pulse i Revio-868. Pierwszy z nich obsługuje napędy z mechanicznym wyłącznikiem krańcowym, konwertując sygnał radiowy na impuls elektryczny dla silnika. Combio-868 JA Pulse współpracuje z napędami wyposażonymi w czujnik impulsów, który zlicza obroty walu i raportuje pozycję. Revio-868 montuje się podtynkowo w puszce elektrycznej i steruje napędami zasilanymi z tego samego obwodu, co oświetlenie. Wszystkie trzy urządzenia mają zasięg radiowy do 30 m w budynku i do 200 m na otwartej przestrzeni.

Tryb powolnego przesuwania (slow speed mode) pozwala precyzyjnie ustawić kąt lameli w zakresie od 0 do 90 stopni z dokładnością do 5 stopni. Przy standardowej prędkości obrotowej żaluzja wykonuje pełen cykl zamknięcia w ciągu 12-15 sekund. W trybie powolnym ten sam ruch trwa 40-50 sekund, ale lamele ustawiają się równomiernie i nie przeskakują pozycji. Funkcja przydaje się w salach konferencyjnych i studiach telewizyjnych, gdzie kąt padania światła musi być kontrolowany w czasie rzeczywistym.

Integracja z systemem BMS odbywa się przez konwerter bramowy, który tłumaczy protokół ProLine 2 na standard KNX lub BACnet. Bramka zajmuje jedno miejsce w szafie sterującej i obsługuje do 64 napędów. W budynku biurowym klasy A++ z 500 oknami potrzeba 8 takich bramek, co kosztuje więcej niż same napędy. Taka inwestycja zwraca się jednak w ciągu 3-5 lat przez obniżenie kosztów klimatyzacji. Sterowanie żaluzjami w połączeniu z czujnikami nasłonecznienia i temperatury zewnętrznej potrafi zmniejszyć zapotrzebowanie na chłodzenie o 18-25% w porównaniu z żaluzjami obsługiwanymi ręcznie.

Jak dobrać silnik do żaluzji fasadowych, praktyczna checklista

Wybór konkretnego modelu napędu żaluzjowego warto oprzeć na sześciu parametrach technicznych, z których każdy wynika z fizycznych uwarunkowań konkretnej instalacji. Pominięcie któregokolwiek prowadzi albo do przedwczesnej awarii, albo do niepotrzebnego przepłacenia za funkcje, które nigdy się nie przydadzą.

• Ciężar żaluzji, mierzony w kg/m² przy pełnym rozwinięciu. Lamele aluminiowe 80 mm bez wypełnienia dają około 2,5-3,5 kg/m², lamele z izolacją termiczną 4,5-6 kg/m², lamele Z-90 nawet do 8 kg/m². Napęd o momencie 10 Nm udźwignie żaluzję o powierzchni do 6 m² przy ciężarze 4 kg/m², ale tylko 3 m² przy ciężarze 8 kg/m². Zasada jest prosta: moment obrotowy w Nm musi przekraczać iloczyn powierzchni i ciężaru właściwego podzielony przez współczynnik sprawności przekładni (zwykle 0,7).
• Częstotliwość regulacji, w budynku mieszkalnym żaluzja zmienia pozycję 4-6 razy dziennie, w biurze otwartej przestrzeni 25-40 razy dziennie (obrót, korekta po południu, ruch na konferencję). Powyżej 20 cykli dziennie warto wybierać warianty Soft z bezobsługową przekładnią planetarną i uzwojeniem klasy H (180°C).
• Zasilanie awaryjne, w obiektach objętych przepisami ppoż. lub w lokalach, gdzie awarie sieci bywają częste, model z korbką NHK zapewnia niezależność od sieci elektrycznej. Korbka działa mechanicznie bez względu na obecność napięcia w gniazdku.
• Integracja ze smart home, jeśli budynek ma już system KNX lub Loxone, napęd powinien mieć wbudowany odbiornik ProLine 2 z protokołem kompatybilnym z daną centralą. W innym przypadku instalacja dodatkowej bramki podnosi koszt o 600-1200 PLN, które można zaoszczędzić wybierając napęd z wbudowanym radiem.
• Dostępność zasilania 230 V, w oknach, do których nie da się poprowadzić kabla zasilającego bez kucia ścian (kamienice zabytkowe, szklane elewacje), jedynym wyjściem jest wariant DC solarny. Akumulator 20 Ah z panelem 10 W wystarcza na pełen sezon letni bez doładowania z sieci.
• Hałas docelowy, w sypialni i gabinetach medycznych poziom dźepu napędu powinien nie przekraczać 35 dB. Standardowe napędy osiągają 42-48 dB, warianty Soft ze specjalnym uszczelnieniem przekładni schodzą do 30-33 dB. Różnica 10 dB odpowiada dwukrotnemu zmniejszeniu subiektywnej głośności.

Schemat decyzyjny jest prostszy, niż wygląda na pierwszy rzut oka. Wariant Soft sprawdza się w pomieszczeniach, gdzie cisza ma znaczenie: sypialnie, gabinety, sale konferencyjne. NHK trafia do obiektów z ryzykiem awarii zasilania lub wymogami ewakuacyjnymi. DC przeznaczone jest do instalacji solarnych i okien bez dostępu do sieci 230 V. Pozostałe modele (JAR, JA Comfort) obsługują standardowe instalacje, gdzie liczy się niezawodność bez specjalnych wymagań.

Najczęstsze błędy montażowe, które kosztują najwięcej

Prawidłowy napęd, źle zamontowany, zachowuje się jak napęd za słaby. W praktyce serwisowej cztery błędy montażowe powtarzają się z taką regularnością, że można by na ich podstawie napisać instrukcję obsługi. Każdy z nich wynika z innego mechanizmu fizycznego i prowadzi do innego rodzaju awarii.

Dobór silnika bez uwzględnienia ciężaru żaluzji to błąd numer jeden. Sprzedawca patrzy na szerokość okna i powierzchnię, zapominając o ciężarze właściwym lameli. Żaluzja o wymiarach 2 × 1,5 m z lamelami aluminiowymi waży 9-11 kg, z lamelami Z-90 nawet 24 kg. Napęd 6 Nm udźwignie pierwszą, ale nie drugą. Efekt jest taki, że silnik pracuje na granicy momentu, uzwojenie grzeje się przy każdym cyklu, a po 2-3 latach wypala się ochrona termiczna.

Brak kompensacji długości pasa objawia się nierównomiernym ustawieniem lamel po kilku miesiącach eksploatacji. Pasek nośny rozciąga się pod wpływem temperatury i obciążenia. Bez kompensacji żaluzja po roku ustawia się 15-20 stopni od zadanej pozycji, a po trzech latach różnica sięga 45 stopni. W przypadku napędów z elektronicznym wyłącznikiem krańcowym kompensacja powinna być włączona w menu serwisowym, zostawia się ją domyślnie aktywną.

Ignorowanie częstotliwości pracy kończy się hałasem przy ciągłej regulacji. Napęd z mechanicznym wyłącznikiem krańcowym smarowany smarem standardowym zaczyna szumieć po 8-12 miesiącach intensywnej pracy. Smar gęstnieje, przekładnia pracuje pod większym obciążeniem, hałas rośnie do 50-55 dB. Wariant Soft z niskoszumową przekładnią planetarną i uszczelnionymi łożyskami kulkowymi eliminuje ten problem. W biurze, gdzie żaluzja zmienia pozycję 30 razy dziennie, klasyczny napęd wymaga wymiany smaru co 18 miesięcy.

Montaż napędu DC bez panelu fotowoltaicznego o odpowiedniej mocy kończy się rozładowanym akumulatorem po tygodniu eksploatacji. Panel 5 W ładuje akumulator 20 Ah w warunkach zimowych przez 12-15 godzin, podczas gdy napęd zużywa dziennie energię wystarczającą na 8-10 cykli. Niedobór się kumuluje, akumulator wchodzi w głębokie rozładowanie, traci pojemność i po sezonie nadaje się do wymiany. W takiej sytuacji panel 10-15 W z kontrolerem MPPT zapewnia stabilną pracę przez cały rok.

Zastosowania praktyczne w biurach, domach i obiektach komercyjnych

W biurach otwartej przestrzeni żaluzje fasadowe z napędami Soft rozwiązują problem olśnienia przy stanowiskach komputerowych. Operator może jednym przyciskiem ustawić lamele pod kątem 15-20 stopni, przy którym światło wpada rozproszone, ale nie razi monitorów. Badania ergonomiczne pokazują, że taka regulacja zmniejsza zmęczenie oczu o 20-30% w porównaniu ze stałym ustawieniem lameli. W typowym biurze z 20 stanowiskami przy oknach koszt instalacji napędów Soft zwraca się w ciągu roku przez zmniejszenie absencji chorobowej.

W obiektach komercyjnych z systemem BMS napędy żaluzjowe z radia ProLine 2 współpracują z czujnikami nasłonecznienia i temperatury. Algorytm sterujący opuszcza żaluzje automatycznie, gdy temperatura fasady przekroczy 28°C, a podnosi je, gdy spadnie poniżej 22°C. Różnica kilku stopni w obciążeniu cieplnym budynku przekłada się na realne oszczędności w kosztach klimatyzacji. W budynku biurowym o powierzchni 2000 m² roczne oszczędności sięgają 35-50 tysięcy PLN w porównaniu z żaluzjami obsługiwanymi ręcznie.

W domach jednorodzinnych napędy żaluzjowe z wariantem Soft i korbką NHK sprawdzają się w sypialniach i salonach. Cicha praca nie wybudza śpiących dzieci, a korbka awaryjna pozwala zasunąć żaluzje podczas awarii sieci w środku nocy. Najczęstsze zastosowanie domowe to automatyczne zamykanie lameli o zachodzie słońca, otwieranie o wschodzie oraz zamykanie w środku dnia, gdy pokój nagrzewa się od słońca.

W obiektach zabytkowych i szklanych elewacjach komercyjnych stosuje się wyłącznie warianty DC solarne. Brak kucia ścian i prowadzenia kabli pod tynkiem jest w takich przypadkach nie tylko wygodą, ale wymogiem konserwatora zabytków lub konstruktora elewacji. Napęd 12 V DC z akumulatorem i panelem fotowoltaicznym o mocy 15 W obsługuje żaluzję o powierzchni do 6 m² bez żadnego połączenia z siecią elektryczną budynku.

Standardy, przepisy i dane eksploatacyjne

Napędy żaluzjowe instalowane na fasadach muszą spełniać wymagania normy PN-EN 13561 dotyczącej markiz i żaluzji zewnętrznych, łącznie z klasą odporności na obciążenie wiatrem. Dla budynków powyżej 20 m wysokości wymagana klasa wiatrowa wynosi minimum 4 (prędkość wiatru do 61 km/h), dla obiektów w strefach wiatrowych III i IV, klasa 6 (do 100 km/h). Napęd żaluzjowy nie może uniemożliwiać zamknięcia żaluzji w czasie wiatru.

Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), w budynkach wielokondygnacyjnych nad 25 m wysokości żaluzje fasadowe muszą mieć możliwość ręcznego sterowania awaryjnego lub być zasilane z niezależnego źródła. Wariant NHK spełnia ten wymóg bez dodatkowych inwestycji.

Trwałość bezobsługowych przekładni planetarnych w napędach żaluzjowych wynosi od 40 do 50 lat eksploatacji przy 20 cyklach dziennie. Przekładnia nie wymaga smarowania, bo jest uszczelniona hermetycznie i wypełniona smarem syntetycznym na cały okres eksploatacji. Certyfikaty jakości obejmują badania wytrzymałości uzwojeń na przebicie izolacji przy napięciu 1500 V przez 1 minutę, próby termiczne w zakresie od -20°C do +70°C oraz testy odporności na drgania sinusoidalne 10-500 Hz.

Źródła danych i przepisów:

• PN-EN 13561:2015, Żaluzje i markizy zewnętrzne. Wymagania eksploatacyjne i bezpieczeństwa.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz.U. 2002 nr 75 poz. 690), Warunki techniczne dla budynków.
• Dane katalogowe producentów napędów żaluzjowych, specyfikacje techniczne modeli z serii JAR, JA Comfort, JA NHK i JA Soft DC.
