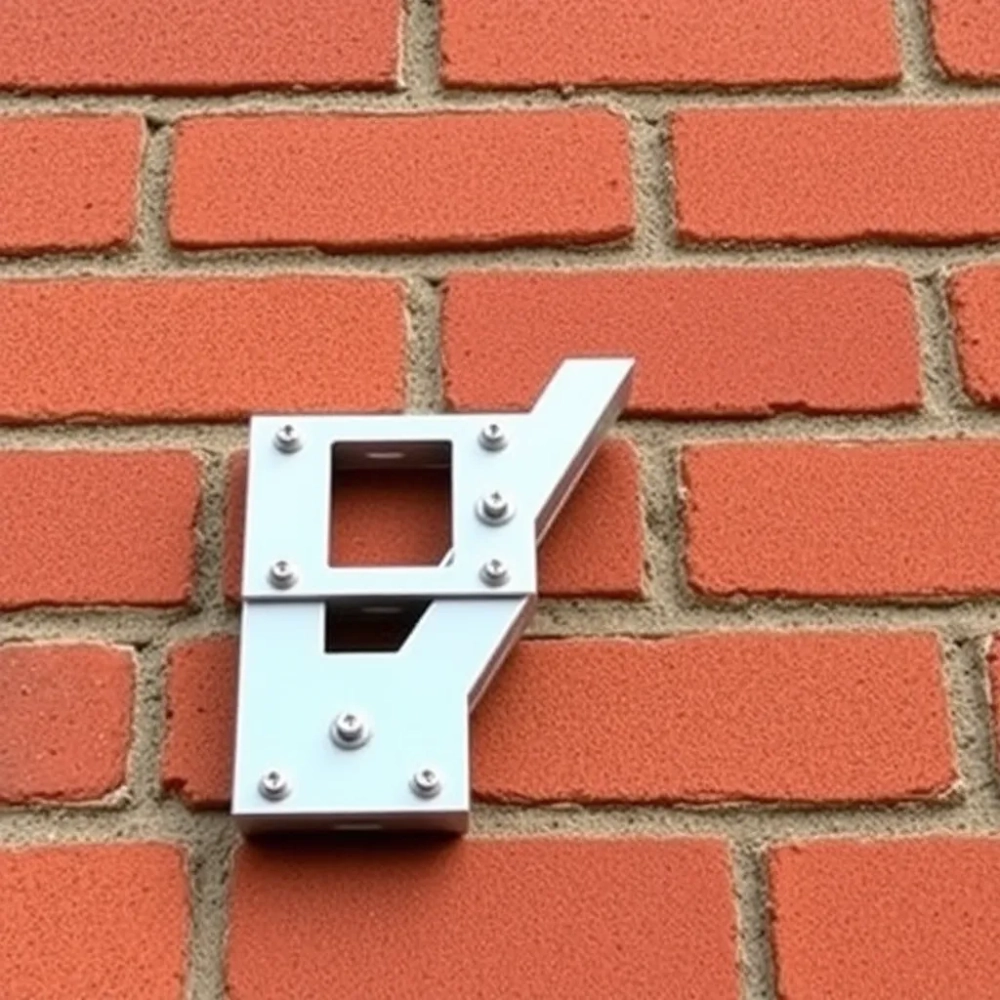

Konsola do elewacji wentylowanej: jak wybrać i zamontować

Wybór konsoli do elewacji wentylowanej potrafi spędzić sen z powiek nawet doświadczonemu wykonawcy. Na rynku roi się od aluminiowych wsporników o z pozoru identycznych parametrach, a różnice w nośności, długości ramion czy zgodności z normami potrafią kosztować utratę gwarancji albo mostki termiczne na całej ścianie. Ten przewodnik pokazuje, jak rozdzielić marketingowe obietnice od twardej inżynierii z konkretnymi liczbami, schematami doboru i praktyką z placu budowy.

• Konsola stała vs wiatrowa różnice i zastosowanie w narożnikach
• Montaż konsoli do elewacji wentylowanej krok po kroku
• Dobór rozmiaru konsoli do grubości izolacji i wysokości budynku
• Checklista zakupowa: co zamówić do kompletu podkonstrukcji
• Zastosowania systemu od domów jednorodzinnych po biurowce
• Najczęstsze pytania inwestorów

Konsola stała vs wiatrowa różnice i zastosowanie w narożnikach

Podkonstrukcja elewacji wentylowanej opiera się na dwóch typach wsporników, które razem tworzą szkielet nośny fasady. Konsola stała odpowiada za przeniesienie obciążeń grawitacyjnych, czyli ciężaru własnego okładziny, profili i warstwy izolacyjnej. Jej ramie mierzy od 100 do 240 mm, a grubość blachy aluminiowej wynosi najczęściej 2,5 mm, co przy właściwym rozstawie daje nośność punktową rzędu 0,8-1,2 kN.

Konsola wiatrowa przejmuje natomiast siły ssania i parcia wiatru. Działa punktowo w strefach narożnych, gdzie obciążenia aerodynamiczne rosną nawet trzykrotnie względem środka ściany. Jej krótsze ramie (zwykle 60-120 mm) zmniejsza moment zginający, a konstrukcja z perforowaną blachą poprawia odprowadzanie wilgoci z warstwy izolacji.

Kiedy wybrać którą?

Na prostej ścianie bez narożników wystarczy konsola stała rozmieszczona co 60-80 cm w pionie i co 80-100 cm w poziomie. W pasie pierwszych 6 m fasady oraz przy narożnikach budynku (strefa A wg PN-EN 1991-1-4) trzeba dodać konsolę wiatrową, bo tam prędkość wiatru generuje podciśnienie sięgające 1,5 kPa. Pominięcie tego elementu to najczęstsza przyczyna odpadania płyt HPL przy pierwszej silnej wichurze.

Praktyczna zasada: na każde 30 m² fasady przypada średnio 7-9 konsol stałych oraz 2-3 wiatrowe. Proporcja zmienia się w budynkach powyżej 25 m wysokości, gdzie narożniki wymagają gęstszego zakotwienia.

Montaż konsoli do elewacji wentylowanej krok po kroku

Poprawne osadzenie konsoli decyduje o trwałości całej fasady na dekady. Błąd na tym etapie krzywy pion, brak przekładki termicznej, źle dobrany kołek ujawnia się dopiero po dwóch, trzech sezonach grzewczych w postaci zawilgocenia izolacji albo pęknięć okładziny.

1. Wytyczenie osi i rozmieszczenia punktów

Na ścianie zaznacza się osie profili pionowych T lub L zgodnie z dokumentacją. Rozstaw konsol w pionie wynosi zwykle 60-100 cm, a w poziomie 80-100 cm, choć przy ciężkich okładzinach kamiennych zagęszcza się go do 50 cm. Trasę wyznacza laser krzyżowy, a punkty montażowe wierci się co 100-120 cm z tolerancją ±5 mm.

2. Wiercenie i osadzenie kotew

Średnica otworu zależy od typu podłoża: w betonie stosuje się kotwy mechaniczne M10 lub M12, w cegle pełnej kołki ramowe, a w murze z pustkami kotwy chemiczne z żywicą. Głębokość zakotwienia musi wynosić co najmniej 8-krotność średnicy kotwy, czyli minimum 80 mm dla M10. Każdy punkt czyści się sprężonym powietrzem przed osadzeniem łącznika.

3. Montaż przekładki termicznej

Między konsolą a murem układa się przekładkę z twardego PVC lub poliamidu. Eliminuje ona mostek termiczny, który przy aluminiowej blasze 2,5 mm potrafi obniżyć izolacyjność ściany o 0,08 W/m²K na każdy wspornik. Na 100 m² fasady montuje się średnio 120-140 przekładek, więc oszczędność na tym elemencie to pozorna korzyść rachunek za ogrzewanie rośnie przez lata.

4. Ustawienie konsoli i profili

Po przykręceniu wspornika sprawdza się pion poziomicą lub niwelatorem laserowym. Profile T mocuje się poziomo, profile L wzdłuż krawędzi i attyk. Każde połączenie wymaga podkładki sprężystej pod śrubą, bo aluminium ma wyższy współczynnik rozszerzalności cieplnej niż stal bez podkładki po roku pojawi się luz.

Najczęstsze błędy wykonawców: brak przekładki termicznej (mostek termiczny), rozstaw powyżej 100 cm (ugięcie profili), montaż bez niwelatora (schodkowa linia okładziny). Każdy z nich kosztuje od kilkuset do kilku tysięcy złotych poprawek.

5. Kontrola i odbiór etapu

Po zamontowaniu wszystkich konsol wykonuje się pomiar odchyleń od pionu i poziomu. Dopuszczalna tolerancja wynosi ±2 mm na metr wysokości, ale nie więcej niż ±10 mm na całej ścianie. Dokumentacja z pomiarami stanowi załącznik do odbioru technicznego elewacji.

Dobór rozmiaru konsoli do grubości izolacji i wysokości budynku

Rozmiar konsoli wynika z dwóch zmiennych: grubości warstwy termoizolacyjnej oraz odległości, na jaką elewacja musi wystawać przed lico ściany. Zbyt krótkie ramie dociska izolację i redukuje szczelinę wentylacyjną, zbyt długie obniża sztywność wspornika.

W budynkach powyżej 18 m wysokości dodaje się margines bezpieczeństwa rozmiar konsoli zwiększa się o jeden stopień, nawet jeśli izolacja na to nie wskazuje. Powód? Wyższa fasada oznacza większe obciążenia wiatrem w strefie górnej, a dłuższe ramie rozłożonego momentu zginającego wymaga masywniejszego wspornika.

Przy dociepleniach renowacyjnych, gdzie warstwa izolacji liczy 12-15 cm, sprawdza się rozmiar 150 mm. Konsolę 200 mm stosuje się przy nowych budynkach spełniających WT 2021 (współczynnik U ściany ≤ 0,20 W/m²K), a 240 mm rezerwuje się dla domów pasywnych i obiektów z certyfikatem BREEAM albo LEED.

Checklista zakupowa: co zamówić do kompletu podkonstrukcji

Sama konsola to zaledwie 30% kosztu podkonstrukcji. Resztę pochłaniają profile, przekładki, łączniki i okładzina. Poniższa lista pozwala uniknąć sytuacji, w której ekipa stoi na rusztowaniu i czeka na brakujące dwa kartony podkładek.

• Konsola stała w rozmiarze dobranym do izolacji, średnio 7-9 szt. na 30 m² fasady
• Konsola wiatrowa 2-3 szt. na 30 m², gęściej w narożnikach
• Przekładka termiczna po jednej na każdą konsolę, stała lub wiatrowa
• Profil T lub L długość zależna od wysokości kondygnacji, zwykle 3-6 m
• Kotwy mechaniczne M10 lub M12, długość 80-120 mm w zależności od podłoża
• Śruby montażowe nierdzewne A2, M6 lub M8, z podkładką sprężystą
• Taśma EPDM do uszczelnienia profili przy oknach i dylatacjach

Szybki kosztorys

Na metr kwadratowy elewacji wentylowanej przypada średnio 0,25-0,30 konsoli stałej oraz 0,08-0,10 wiatrowej. Przy cenie konsoli stałej 17,97 zł i wiatrowej 14,50 zł koszt samych wsporników wynosi 5,50-7,00 zł/m². Profile T i L podnoszą kwotę o 8-12 zł/m², a przekładki termiczne o 0,80-1,20 zł/m². Łączny koszt podkonstrukcji aluminiowej oscyluje więc w granicach 15-22 zł/m², nie licząc okładziny i robocizny.

Wartość ta rośnie przy ciężkich materiałach (kamień naturalny, gres 3 cm), gdzie rozstaw konsol zagęszcza się do 50 cm. Wtedy na m² przypada już 4 wsporniki, a koszt podkonstrukcji skacze do 25-30 zł/m².

Zastosowania systemu od domów jednorodzinnych po biurowce

Aluminiowa podkonstrukcja z konsolą stałą sprawdza się wszędzie tam, gdzie potrzebna jest szczelina wentylacyjna 20-50 mm i warstwa izolacji powyżej 12 cm. W budownictwie mieszkaniowym jednorodzinnym dominują elewacje z włókno-cementu, HPL i drewna thermo, a w wielorodzinnym oraz komercyjnym płyty kompozytowe, okładziny ceramiczne i kasety aluminiowe.

Przy dociepleniach istniejących budynków konsola 150 mm pozwala zachować minimalną szczelinę 20 mm przy jednoczesnym zwiększeniu izolacyjności ściany o 40-60%. To rozwiązanie coraz częściej stosowane w termomodernizacjach finansowanych z programu Czyste Powietrze, gdzie wymiana samego ocieplenia nie wystarcza do spełnienia wymogów WT 2021.

W systemach balustrad słupkowych ze szkła bezpiecznego konsola stała pełni dodatkową rolę podpiera profile nośne, do których mocuje się słupki balustradowe. Wymaga to konsoli o nośności punktowej powyżej 1,5 kN, czyli rozmiaru 200 lub 240 mm.

Najczęstsze pytania inwestorów

Czy aluminium wytrzyma tyle samo co stal? Tak stop EN AW-6063 T6 stosowany w podkonstrukcjach elewacyjnych ma granicę plastyczności 160 MPa i wytrzymałość na rozciąganie 195 MPa. To wystarczająco dużo przy typowych obciążeniach 0,5-1,2 kN na punkt, a zaletą jest brak korozji i masa trzykrotnie niższa niż stali.

Czy konsolę stałą można zastąpić wiatrową w narożnikach? Nie konsola wiatrowa ma krótsze ramie i mniejszą powierzchnię styku z murem. Siły ssania wiatru w strefie narożnej sięgają 2,5 kPa i wymagają większej liczby punktów kotwienia, a nie mocniejszej konsoli stałej.

Jak długo trwa montaż 100 m² podkonstrukcji? Doświadczona ekipa trzyosobowa montuje 60-80 konsol dziennie, czyli 150-200 m² podkonstrukcji z profilami w ciągu dwóch dni roboczych. Czas wydłuża się przy skomplikowanej geometrii budynku (attyki, gzymsy, narożniki ostre).

Źródła i normy

Dobór konsoli opiera się na normie PN-EN 1991-1-4 (obciążenia wiatrem) oraz PN-EN 1999-1-1 (projektowanie konstrukcji aluminiowych). Wyroby z oznaczeniem CE/EN 1090 potwierdzają zgodność z wymaganiami wytrzymałościowymi i klasą reakcji na ogień A1 (aluminium niepalne). Szczegółowe karty techniczne producentów zawierają dopuszczalne obciążenia punktowe, wykresy nośności oraz zalecane rozstawy w zależności od strefy wiatrowej na terenie Polski.

Przy projektowaniu elewacji powyżej 25 m wysokości obowiązuje dodatkowo Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065, z późn. zm.), które nakłada wymóg analizy aerodynamicznej przez osobę z uprawnieniami.

Praktyczną bazę wiedzy o podkonstrukcjach aluminiowych prowadzi Polskie Stowarzyszenie Budownictwa Ekologicznego (PLGBC, plgbc.org.pl) oraz portal dla architektów architekci.info. Karty techniczne i aktualne ceny kompletów podkonstrukcji publikują producenci systemów elewacyjnych w swoich katalogach online.
