Profile aluminiowe do elewacji wentylowanej – trwałość, lekkość i nowoczesny design

System RenoVent jak współpracują profile aluminiowe, konsole i przekładki

Fasada wentylowana to nie pojedynczy materiał, lecz precyzyjnie zestrojony układ warstw, w którym profil T 120 × 50 × 2 mm pełni rolę pionowego nośnika okładziny. Jego przekrój dobrano tak, by sztywność w jednej osi była wysoka, a w drugiej wystarczająca do kompensacji rozszerzalności cieplnej aluminium. Aluminium EN AW-6060 lub EN AW-6063 waży około 2,7 kg/mb przy grubości ścianki 2 mm, co w praktyce oznacza, że 100 m² podkonstrukcji nie obciąża ściany więcej niż 250-300 kg.

• System RenoVent jak współpracują profile aluminiowe, konsole i przekładki
• Montaż profili T krok po kroku szczelina wentylacyjna i rozstaw
• Aluminium, stal czy drewno porównanie materiałów podkonstrukcji

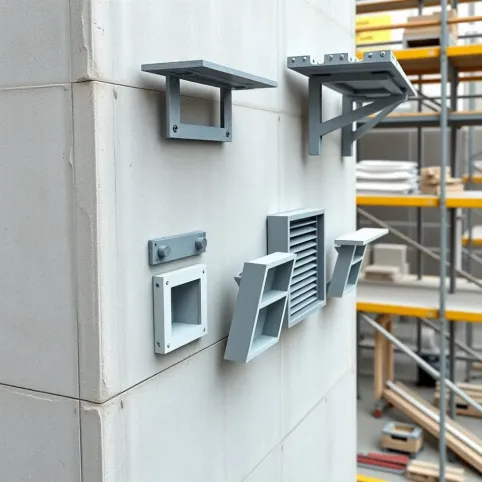

Sam profil nie pracuje w izolacji. Spotyka się z konsolą stałą, która przejmuje obciążenia grawitacyjne (ciężar okładziny, śnieg, lód), oraz z konsolą wiatrową, pozwalającą na kontrolowany ruch poziomy wynikający z różnicy temperatur. Między konsolą a ścianą wchodzi przekładka termiczna z twardego PCV lub poliamidu jej zadaniem jest przerwanie mostu cieplnego, który w budynku nieocieplonym odpowiada nawet za 30% strat energii.

Profile L zamykają obwód przy krawędziach, otworach okiennych i dylatacjach, a jednocześnie przenoszą siły ssania wiatru działającego na narożniki strefy, gdzie parcie i ssanie osiągają najwyższe wartości wg PN-EN 1991-1-4. Cały system zachowuje kompatybilność wymiarową, więc wymiana jednego elementu nie wymusza przebudowy pozostałych.

Efekt? Podkonstrukcja aluminiowa RenoVent waży 80-120 kg/m² w stanie gotowym to trzykrotnie mniej niż rozwiązanie stalowe i dziesięciokrotnie mniej niż murowana ścianka osłonowa. Na ścianach wysokich budynków różnica staje się odczuwalna już na etapie transportu pionowego.

Warto też pamiętać, że aluminium w stanie surowym reaguje z tlenem, tworząc warstwę tlenku o grubości 2-3 nanometrów naturalną powłokę ochronną, która odradza się po każdym uszkodzeniu mechanicznym. W odróżnieniu od stali ocynkowanej, brak tu ryzyka korozji podpowierzchniowej ani odpryskiwania powłoki cynkowej przy montażu.

Wszystkie elementy posiadają oznaczenie B/CE zgodnie z PN-EN 1090-1, co potwierdza zgodność z wymaganiami bezpieczeństwa dla nośnych konstrukcji aluminiowych stosowanych w budownictwie.

Montaż profili T krok po kroku szczelina wentylacyjna i rozstaw

Prawidłowy montaż zaczyna się od wyznaczenia osi konsol zwykle w pionie, z tolerancją ±2 mm na całą wysokość ściany. Konsolę stałą mocuje się w najniższym punkcie każdego pionu, a nad nią konsolę wiatrową w odstępach wynikających z obliczeń statycznych, najczęściej co 1,0-1,2 m. Przekładka termiczna musi znaleźć się między konsolą a murem, inaczej cały sens izolacji termicznej zostaje zaprzepaszczony.

Po ustawieniu konsol wchodzi izolacja najczęściej wełna mineralna o lambda 0,035 W/(m·K) oraz membrana wiatroizolacyjna paroprzepuszczalna. Dopiero wtedy na konsole nasadzany jest profil aluminiowy do elewacji wentylowanej, który przejmuje pionowe obciążenia od okładziny. Rozstaw profili T wynika z rodzaju okładziny: dla HPL o grubości 8 mm to co 60 cm, dla płyt włókno-cementowych 8-12 mm co 60-80 cm, dla kompozytów 4 mm co 50 cm.

Szczelina wentylacyjna między izolacją a wewnętrzną stroną okładziny musi mieć minimum 20 mm, a przy budynkach powyżej 18 m minimum 30 mm, zgodnie z wytycznymi ITB. Powietrze wchodzi otworami dolnymi (zamykanymi perforowaną blachą lub siatką), ogrzewa się od promieniowania słonecznego na okładzinie, unosi ku górze i wychodzi otworami wentylacyjnymi przy okapie lub dachu. Efekt kominowy usuwa wilgoć technologiczną z muru i skroplinę z wnętrza przegrody.

Profile T łączy się z konsolami śrubami samogwintującymi ze stali nierdzewnej A2 zwykle dwoma na każdy punkt styku. Moment dokręcenia waha się między 5 a 8 Nm, bo zbyt mocne dokręcenie odkształca aluminium i niszczy gwint. Łączniki ze stali węglowej są niedopuszczalne: kontakt aluminium z innym metalem w obecności wilgoci uruchamia korozję galwaniczną.

Okładzinę montuje się na profilach T za pomocą nitów zrywalnych lub klipsów systemowych, z zachowaniem dylatacji 8-10 mm między płytami. Dylatacja kompensuje rozszerzalność cieplną okładziny i samego aluminium współczynnik liniowej rozszerzalności wynosi 23 × 10⁻⁶/K, więc na 3-metrowym odcinku profilu T różnica długości między latem a zimą sięga 4-5 mm.

Najczęstsze błędy wykonawców: brak szczeliny wentylacyjnej w wyniku „dociśnięcia" izolacji do okładziny, stosowanie łączników ze stali węglowej, montaż profili T bez przekładek termicznych, a także rozstaw większy niż 80 cm przy cięższych okładzinach to właśnie te detale decydują o trwałości fasady na dekady.

Ile profili T potrzeba na 100 m² elewacji?

Przy rozstawie co 60 cm i wysokości ściany 6 m na każdy metr bieżący przypada ok. 1,67 pionu. Na 100 m² daje to 28-30 profili T 120 × 50 × 2 mm o długości 3 m. Do tego konsol stałych i wiatrowych: ok. 4-5 szt./m², przekładek termicznych: tyle ile konsol, profili L: zależnie od krawędzi zwykle 30-40 mb. Warto doliczyć 10% zapasu na cięcia i odpady.

Aluminium, stal czy drewno porównanie materiałów podkonstrukcji

Stal ocynkowana ogniowo przez dekady była domyślnym wyborem. Tani profil stalowy 50 × 50 × 1,5 mm kosztuje ok. 8-12 zł/mb, ale waży 1,8 kg/mb i wymaga cynkowania co 20-25 lat. Aluminium w tym samym przekroju jest droższe 18-28 zł/mb za profil T 120 × 50 × 2 mm lecz lżejsze, odporne na korozję i w pełni recyklingowalne. Energia wtórna z przetopionego aluminium sięga 95% energii pierwotnej, więc ślad węglowy zamkniętego obiegu jest niemal pięciokrotnie niższy niż w przypadku stali.

Drewno impregnowane pojawia się w podkonstrukcjach fasad drewnianych i niskich budynków mieszkalnych. Profil świerkowy 60 × 40 mm kosztuje 5-9 zł/mb, lecz wymaga impregnacji ciśnieniowej klasy 3, regularnej konserwacji co 5-7 lat i nie współpracuje z okładzinami o masie powyżej 30 kg/m². W budynkach wielokondygnacyjnych i użyteczności publicznej jego zastosowanie wyklucza PN-EN 1995-1-1 ze względu na klasę odporności ogniowej.

Kiedy aluminium nie sprawdzi się? W środowiskach silnie alkalicznych (beton świeży, zaprawy wapienne) konieczne jest zastosowanie przekładek oddzielających profil od podłoża, bo przy pH powyżej 11 aluminium koroduje. W strefach nadmorskich C4 wg PN-EN ISO 12944 należy wybrać stopy EN AW-6063 z dodatkową powłoką proszkową albo stale nierdzewne. Aluminium miękkie nie sprawdzi się też tam, gdzie elewacja narażona jest na częste uderzenia mechaniczne w halach przemysłowych z wózkami widłowymi lepszym wyborem będzie stal.

Wybierając profile aluminiowe do elewacji wentylowanej, warto poprosić dostawcę o kartę techniczną wg PN-EN 1090-1 oraz deklarację właściwości użytkowych to dokumenty wymagane prawem budowlanym i gwarancja, że element przeszedł badania wytrzymałościowe.

Dobór profili T krótki checklist przed zakupem

• Oblicz powierzchnię elewacji i podziel przez rozstaw profili (zwykle 0,6 m).
• Dolicz 10% zapasu na cięcia i odpady.
• Dobierz konsole stałe i wiatrowe zgodnie z obliczeniami statycznymi dla strefy wiatrowej wg PN-EN 1991-1-4.
• Sprawdź, czy dostępne są profile L do obróbek krawędziowych i otworów.
• Zamów przekładki termiczne tyle sztuk, ile konsol.
• Wybierz łączniki ze stali nierdzewnej A2 (nie ocynkowane).

Profile T 120 × 50 × 2 mm o długości 3 m są dostępne w magazynach w ilościach hurtowych, z dostawą w ciągu kilku dni roboczych przy zamówieniu powyżej progu darmowej wysyłki. Zwrot nieużywanych, nieprzyciętych odcinków przysługuje zwykle przez 30 dni.

Kompletny system RenoVent daje przewagę tam, gdzie inwestor oczekuje jednego punktu odpowiedzialności za podkonstrukcję: profila T, profile L, konsole, przekładki, a nierzadko także łączniki i akcesoria. Przy składaniu zamówienia warto skonsultować obliczenia z doradcą technicznym producenta, który zweryfikuje rozstaw pod kątem konkretnej strefy wiatrowej, masy okładziny i wysokości budynku. Dobór odpowiedniego systemu to nie tylko kwestia ceny to decyzja o trwałości, bezpieczeństwie i komforcie energetycznym fasady na następne pół wieku.

Źródła i normy: PN-EN 1090-1 (wykonanie konstrukcji aluminiowych), PN-EN 1991-1-4 (obciążenia wiatrem), PN-EN 1999-1-1 (projektowanie konstrukcji aluminiowych), PN-EN ISO 12944 (ochrona przed korozją), wytyczne ITB nr 334/2002 (fasady wentylowane), Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Strona referencyjna ITB: www.itb.pl.
