Łączenie płyt wiórowych laminowanych kołkami drewnianymi

Rozchwiana szafka z marketu, półka, która po pół roku zaczyna skrzypieć pod naciskiem książek, samoprzylepne narożniki, które trzymają ledwie miesiąc. Każdy, kto kiedykolwiek składał meble z płyt wiórowych laminowanych na zwykłe wkręty lub konfirmaty, zna to uczucie frustracji, gdy połączenie zaczyna pracować i trzeszczeć. Tymczasem istnieje metoda znana stolarzom od pokoleń, która eliminuje widoczne łączniki, rozkłada obciążenia równomiernie na całą płaszczyznę łączenia i kosztuje tyle, co kebab na wynos. Dyblowanie, czyli łączenie płyt wiórowych laminowanych na drewniane kołki, to technika tak prosta, że aż dziwne, iż większość domowych majsterkowiczów omija ją szerokim łukiem. Wystarczy jeden tani przyrząd, wiertarka i odrobina kleju, żeby zrobić połączenie mocniejsze niż fabryczny montaż.

• Dobór kołków i głębokości wiercenia
• Narzędzia do dyblowania i przyrząd za kilkanaście złotych
• Instrukcja łączenia płyt krok po kroku
• Najczęstsze błędy i jak ich uniknąć
• Dla kogo dyblowanie, a dla kogo konfirmaty

Dobór kołków i głębokości wiercenia

Dybel to zwykły, gładki walec z twardego drewna, najczęściej bukowego lub grabowego, o średnicy od sześciu do dziesięciu milimetrów. Wchodzi on w dwa otwory wywiercone w sąsiednich elementach, tworząc zamek mechaniczny wzmocniony klejem. Trzy rzeczy decydują o wytrzymałości takiego połączenia: średnica otworu, głębokość osadzenia kołka w każdym z elementów oraz szczelina na klej.

W płytach wiórowych laminowanych o grubości osiemnastu milimetrów, a więc w najpopularniejszym formacie meblowym spotykanym w paczkach z IKEA, Leroy czy Castoramie, optymalna średnica to osiem milimetrów. Cieńsze kołki sześciomilimetrowe sprawdzają się w płytach szesnastu- i dziesięciomilimetrowych, dziesięciomilimetrowe rezerwuje się do łączników narażonych na duże obciążenia, jak blaty robocze czy stopnie schodów. Zasada jest prosta: im grubsza płyta, tym grubszy kołek, bo rośnie powierzchnia stykowa i tarcie, które utrzymuje element w miejscu.

Głębokość wiercenia rozkłada się symetrycznie po obu stronach łączenia, z naddatkiem dwóch milimetrów na warstwę kleju i ewentualną pastylkę uszczelniającą. Kołek o długości trzydziestu pięciu milimetrów wchodzi więc na piętnaście milimetrów w jedną płytę i dwadzieścia w drugą albo po siedemnaście i pół w każdą. Nierówny rozkład głębokości stosuje się wtedy, gdy łączone elementy mają różną grubość, na przykład półkę szesnastomilimetrową z bokiem osiemnastomilimetrowym.

Wartości z tabeli nie są arbitralne. Siła wyciągania kołka z płyty wiórowej rośnie liniowo z głębokością osadzenia do momentu, gdy wiertło przebije dwie trzecie grubości materiału, potem przyrost spada. Wiercenie głębsze niż dwie trzecie płyty oznacza ryzyko przebicia na wylot, a zbyt płytkie otwory nie dają wystarczającego oporu. Dlatego dla płyty osiemnastomilimetrowej piętnaście milimetrów głębokości to optimum, nie minimum.

Jak rozmieścić kołki wzdłuż łączenia

Rozstaw kołków wpływa bezpośrednio na sztywność połączenia i moment obrotowy, jaki może przenieść. Zbyt gęsto wywiercone otwory osłabiają płytę między nimi, zbyt rzadko rozmieszczone zostawiają luz na krótkich odcinkach. W meblarstwie przyjmuje się rozstaw od sześćdziesięciu pięciu do stu milimetrów jako wartość bezpieczną dla płyt o grubości szesnastu do dwudziestu pięciu milimetrów. Na krótszych bokach, do stu pięćdziesięciu milimetrów długości, wystarczą dwa kołki. Na dłuższych elementach, powyżej trzystu milimetrów, potrzeba ich co najmniej trzech.

Końce łączenia zawsze wzmacnia się kołkiem cofniętym o około dziesięć milimetrów od krawędzi. Wiercenie zbyt blisko narożnika rozrywa wióry i powoduje wyszczerbienia, które potem trudno zamaskować nawet okleiną. Margines dziesięciu milimetrów daje wiertłu stabilne oparcie i zostawia wystarczającą ilość materiału, żeby rozkurcz nie rozłupał płyty podczas wkręcania kołka.

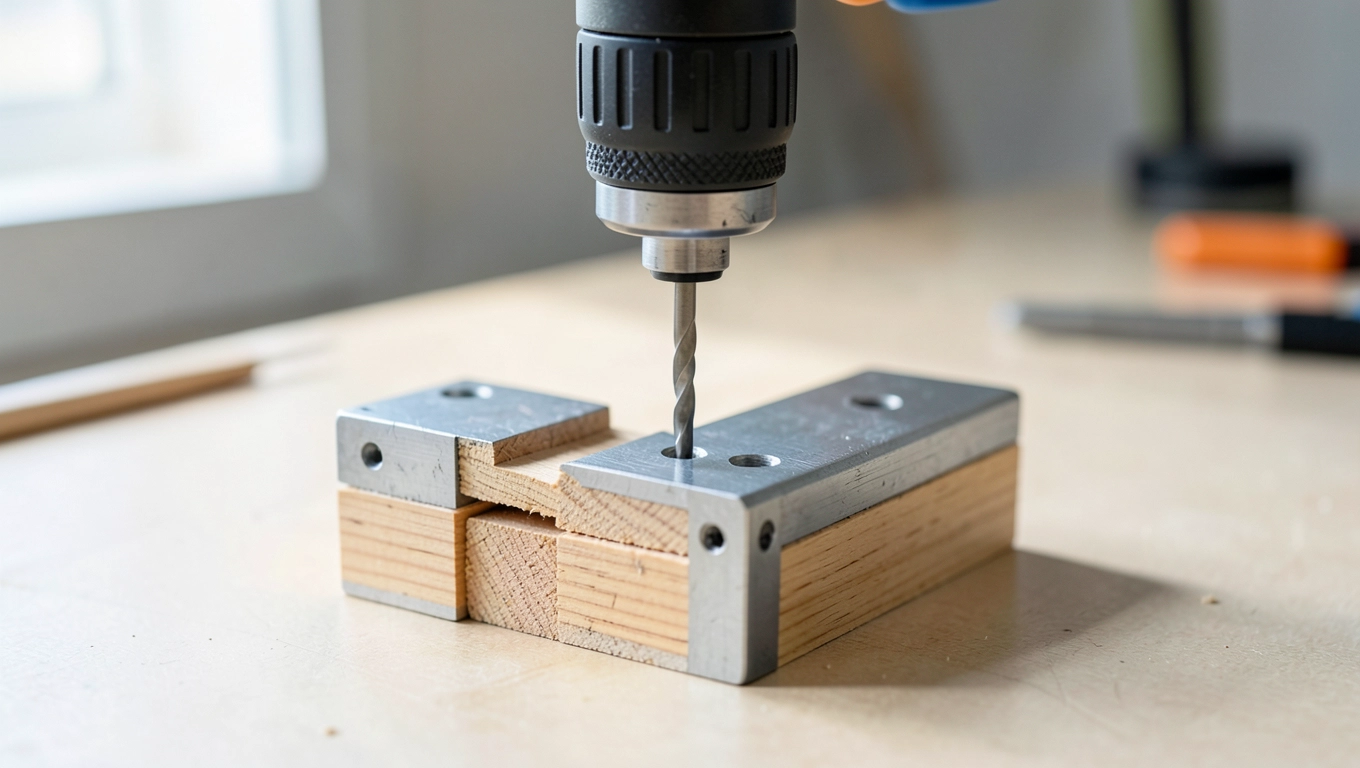

Narzędzia do dyblowania i przyrząd za kilkanaście złotych

Samo nawiercenie otworów w dwóch sąsiednich elementach z dokładnością co do dziesiątych milimetra wydaje się niemożliwe bez profesjonalnego stolika frezarskiego. Tymczasem w domu wystarczy przyrząd dyblujący, czyli prosta prowadnica z metalowymi tulejami i ogranicznikiem głębokości, która ustawia wiertło pod kątem prostym do płaszczyzny i centruje je względem krawędzi. Najprostsze modele, złożone z aluminium i tworzywa, kosztują w polskich sklepach z narzędziami od kilkunastu do trzydziestu złotych i obsługują trzy średnice kołków w jednym uchwycie.

Przyrząd za kilkanaście złotych nie jest zabawką. Mechanizm działa tak: szczęki zaciskają się na krawędzi płyty, a prowadnica z tuleją ustawia wiertło dokładnie pośrodku grubości materiału. Boczne ograniczniki wchodzą w wywiercony wcześniej otwór w sąsiednim elemencie, dzięki czemu drugi otwór ląduje w osi pierwszego. To rozwiązanie sprawdza się przy prostych łączeniach pod kątem dziewięćdziesięciu stopni, czyli dokładnie tam, gdzie większość domowych projektów meblowych ma swoje punkty styku.

Profesjonalne zestawy do produkcji seryjnej oferują więcej. Modele z serii FKP obsługują sześć, osiem i dziesięć milimetrów w jednym korpusie, mają wymienne tuleje z hartowanej stali i precyzyjne mikro-regulacje, które pozwalają przesunąć oś wiercenia o ułamki milimetra. Różnica w cenie sięga pięciuset złotych i więcej. Dla hobbysty składającego kilka mebli rocznie ta inwestycja nie ma sensu. Dla stolarza produkującego dziesiątki korpusów miesięcznie to oczywistość.

Przed pierwszym wierceniem wykonaj próbę na kawałku tej samej płyty, który zostanie odcięty. Wiertło o średnicy ośmiu milimetrów w płycie osiemnastomilimetrowej powinno wejść z lekkim oporem, ale bez konieczności użycia siły. Zbyt ciasny otwór pęka przy wbijaniu kołka, zbyt luźny nie trzyma.

Instrukcja łączenia płyt krok po kroku

Cała procedura zajmuje mniej czasu niż przeczytanie tego akapitu. Dziesięć minut na znaki, pięć na wiercenie, dwadzieścia na klejenie i ściskanie, potem czekanie. Bez pośpiechu, bez nerwów.

Krok 1: Wytyczanie punktów środkowych

Ołówkiem zaznacz środek krawędzi w miejscach, gdzie mają wejść kołki. Dla łączenia długości czterystu milimetrów wybierz trzy punkty: dziesięć milimetrów od każdego końca i jeden pośrodku. Kątownikiem sprawdź, czy linia łączenia jest prostopadła do powierzchni płyty. Nawet milimetr odchyłu na tym etapie zemści się później szparą w narożniku.

Krok 2: Przeniesienie znaków na sąsiedni element

Przyłóż oba elementy w pozycji roboczej i ołówkiem przerysuj punkty z jednej płyty na drugą. Nie musisz mierzyć od nowa, transfer bezpośredni eliminuje błąd kumulacyjny. Jeśli łączone elementy mają różną grubość, zapamiętaj, który punkt odpowiada której krawędzi, bo głębokości wiercenia będą różne.

Krok 3: Ustawienie ogranicznika głębokości

Na wiertle o wymaganej średnicy zamontuj ogranicznik głębokości. Poluzuj śrubę, przyłóż wiertło do krawędzi płyty i przesuń tuleję ogranicznika do wartości z tabeli. Dokręć. Sprawdź dwukrotnie, bo przesunięcie ogranicznika o trzy milimetry w tę czy tamtą stronę zmienia wytrzymałość połączenia o kilkanaście procent.

Krok 4: Wiercenie w krawędzi

Nałóż przyrząd dyblujący na płytę, zacisnąwszy szczęki na krawędzi tak, aby tuleja prowadząca znalazła się nad zaznaczonym punktem. Włóż wiertło i włącz wiertarkę na średnich obrotach, około tysiąca dwustu obrotów na minutę. Wierć powoli, z równomiernym dociskiem, aż ogranicznik dotknie tulei. Wycofaj wiertło pracującym ruchem, nie wyłączając obrotów, bo inaczej wióry zablokują wylot.

Krok 5: Montaż bocznego ogranicznika

Po wywierceniu otworu w krawędzi jednego elementu zamontuj w przyrządzie boczne ograniczniki, czyli dwa kołki prowadzące, które wejdą w otwór. Teraz przyłóż drugi element do pierwszego w pozycji montażowej i dosuń tak, aby kołki prowadzące trafiły w otwór. Ogranicznik wymusza idealne położenie sąsiedniej płyty względem pierwszej.

Krok 6: Wiercenie w powierzchni czołowej

Przytrzymaj przyrząd z bocznymi ogranicznikami na drugim elemencie. Tuleja prowadząca pokaże miejsce, w którym wywiercisz otwór w powierzchni czołowej. Nawierć identycznie jak w kroku czwartym, z tą samą głębokością ogranicznika. Po wyjęciu wiertła sprawdź wzrokowo, czy otwory leżą naprzeciwko siebie. Jedno spojrzenie wystarczy.

Krok 7: Klejenie kołków

Dozujnik z klejem D2 lub D3 wciśnij w otwór i wstrzyknij niewielką ilość, około łyżeczki. Nie przesadzaj, bo nadmiar wyciśnie się na zewnątrz i zabrudzi laminat. Włóż kołek ruchem obrotowym, wkręcając go palcami do oporu. Kołki bukowe wchodzą gładko, grabowe stawiają lekki opór, co jest zaletą.

Wybór kleju zależy od środowiska, w jakim będzie pracować połączenie. Klasa D1 nadaje się do suchych wnętrz, takich jak sypialnia czy garderoba. Dla półek łazienkowych, blatów kuchennych i elementów przy zmywarce sięgnij po D3, wodoodporny, którego spoiwo polimerowe nie ustępuje pod wpływem wilgoci. Norma PN-EN 204 klasyfikuje kleje według odporności na wodę.

Krok 8: Łączenie i ściskanie

Nałóż klej na kołki wetknięte w jeden z boków. Dosuń drugi element, tak aby kołki trafiły w swoje otwory. Dociśnij rękoma, aż elementy zetkną się szczelnie. Nałóż ścisk stolarski na krawędź, zabezpieczając narożniki kawałkami drewna lub filcu, żeby nie wgnieść ścisku w laminat. Wytrzyj wyciśnięty klej wilgotną szmatką, zanim zaschnie.

Po dwudziestu minutach klej D2 osiąga wytrzymałość manipulacyjną, po godzinie można zdjąć ścisk, po dwunastu godzinach połączenie nadaje się do pełnego obciążenia. W przypadku D3 czas wzrostu wydłuża się do dwudziestu czterech godzin, ale wytrzymałość końcowa jest wyższa.

Na widocznych krawędziach warto sfazować otwór wejściowy wiertłem do fazowania pod kątem czterdziestu pięciu stopni. Powstaje wtedy mikroskopijna fasetka o głębokości czterech dziesiątych milimetra, która maskuje kołek i chroni laminat przed odpryśnięciem podczas wbijania. Reguluje się ją podkładką dystansową na wiertle.

Krok 9: Kontrola jakości

Po zdjęciu ścisku sprawdź szczelność połączenia. Przeciągnij paznokciem po linii łączenia. Jeśli czujesz próg, ścisk był za słaby albo głębokości otworów się rozjechały. Przyłóż kątownik do narożnika i oceń, czy boki są prostopadłe. Dopuszczalne odchylenie to pół milimetra na sto milimetrów długości.

Najczęstsze błędy i jak ich uniknąć

Najczęstszy błąd to wiercenie bez ogranicznika głębokości. Wiertło wchodzi w płytę tak głęboko, jak pozwala wyczucie, a to oznacza, że raz wiercisz na czternaście milimetrów, raz na dwadzieścia. Po złożeniu jeden kołek wchodzi do końca, drugi wystaje. Rozwiązanie jest oczywiste: ogranicznik na wiertle, regulowany raz i kontrolowany wzrokiem przy każdym otworze.

Drugi błąd to zbyt duża szczelina na klej. Wielu majsterkowiczów wierci otwory o średnicy dziewięciu milimetrów pod kołki ośmiomilimetrowe, licząc, że klej wypełni luz. W praktyce gruba warstwa kleju polimerowego jest słabsza niż drewno i kruszy się pod obciążeniem. Otwór powinien być tak ciasny, żeby kołek wchodził z lekkim oporem bez kleju.

Trzeci błąd to łączenie elementów bez kontroli kątownikiem. Przyrząd dyblujący zapewnia prostopadłość wiertła do krawędzi, ale nie prostopadłość sąsiedniego elementu do pierwszego. Kątownik przyłożony do wewnętrznego narożnika po sklejeniu wykazuje wszelkie odchyły, których nie widać gołym okiem podczas montażu.

Co zrobić, gdy otwór odbiegł od osi? Kołek o średnicy ośmiu milimetrów w otworze dziewięciomilimetrowym nie trzyma, ale nie trzeba wiercić od nowa. Wystarczy obciąć kołek o trzy milimetry, wbić go w otwór i dorzeźbić resztę nożem, aż wystający fragment zrówna się z krawędzią. Ukryje go okleina lub listwa kątowa.

Checklist przed wierceniem

• Kołki o właściwej średnicy i długości, dobrane do grubości płyty
• Wiertło z ogranicznikiem ustawionym na wymaganą głębokość
• Przyrząd dyblujący z tuleją o odpowiedniej średnicy
• Klej D2 lub D3, nie zwykły wikol
• Kątownik, miarka, ołówek
• Ścisk stolarski z nakładkami ochronnymi
• Kawałek płyty próbnej do testu wiertła
• Wilgotna szmata do wycierania nadmiaru kleju

Przy pracy z płytami laminowanymi warto założyć okulary ochronne i maskę przeciwpyłową. Pył z wiórów i żywic laminowanych podrażnia drogi oddechowe, a odłupane wióry potrafią wylecieć z wiertła z prędkością kilkudziesięciu metrów na sekundę. Norma BHP w warsztatach stolarskich nakazuje stosowanie ochrony oczu i dróg oddechowych przy każdej obróbce płyt drewnopochodnych.

Klej, którego nie widać, a który trzyma

Poliuretanowy klej D4, którego spoiwo pęcznieje i wypełnia mikroszczeliny, sprawdza się tam, gdzie zwykły D2 zawodzi. Jednak do mebli domowych jego ekspansja bywa wadą, bo wypycha kołek z otworu podczas wiązania. Dlatego optymalny wybór to D2 do suchych wnętrz i D3 do wilgotnych, zgodnie z klasyfikacją PN-EN 204.

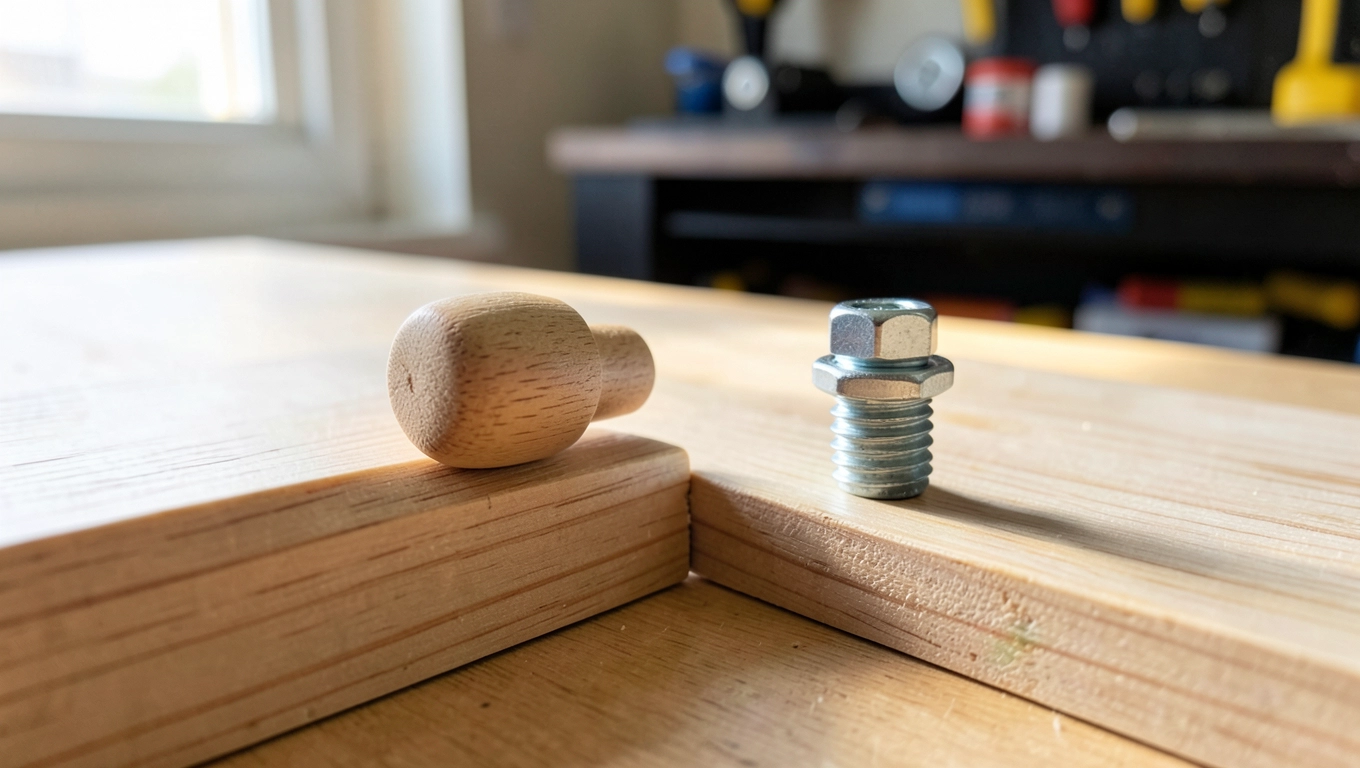

Dla kogo dyblowanie, a dla kogo konfirmaty

Konfirmat, czyli metalowy łącznik meblowy z gwintem i nakrętką, montuje się szybciej, bo nie wymaga suszenia ani ścisku. Ale konfirmat jest widoczny, wystaje z krawędzi albo zostaje przykryty zaślepką, która po latach odpada. Połączenie kołkowe jest niewidoczne, rozkłada obciążenie na całą długość łączenia i nie wymaga zaślepek.

Wybór zależy od widoczności łączenia. Wewnętrzne półki regału, gdzie liczy się nośność, a wygląd schowany za frontem, mogą stać na konfirmatach. Fronty szafek, widoczne boki komód, półki eksponowane w salonie zyskają na estetyce dzięki kołkom. Połączenie narożne korpusu kuchennego, narażone na wielokrotne otwieranie i zamykanie drzwiczek, wymaga obu metod naraz: kołki dla sztywności, konfirmaty dla pewności montażu.

Łączenie płyt wiórowych laminowanych kołkami ma jedną poważną przewagę nad wszystkimi metalowymi łącznikami. Drewno i płyta wiórowa mają zbliżony współczynnik rozszerzalności cieplnej, więc pracują razem. Metalowy konfirmat w drewnianej płycie pod wpływem zmian temperatury luzuje się i pęka otaczający materiał. Połączenie kołkowe oddycha razem z płytą, nie tworząc punktów naprężeń.

Zestaw startowy dla domowego warsztatu

• Wariant podstawowy: przyrząd dyblujący z trzema tulejami (6, 8, 10 mm), opakowanie kołków bukowych 8x35 mm, klej D2 250 ml. Koszt orientacyjny: pięćdziesiąt do osiemdziesięciu złotych.
• Wariant rozszerzony: j.w. plus dodatkowe wiertła, ograniczniki, ścisk stolarski, kątownik stolarski 300 mm. Koszt orientacyjny: sto dwadzieścia do stu osiemdziesięciu złotych.
• Wariant profesjonalny: przyrząd z sześcioma tulejami, kołki w trzech średnicach, klej D3, okulary i maska. Koszt orientacyjny: dwieście pięćdziesiąt do czterystu złotych.

Samo kupno zestawu nie wystarczy. Połączenie kołkowe wymaga zrozumienia mechaniki, w której kołek ściskany wzdłuż osi przenosi siły rozciągające i ścinające. Klej dodaje do tego przyczepność wzdłuż ścianek otworu, zwiększając pole ścinania trzykrotnie w stosunku do suchego kołka. Razem dają węzeł nośny o wytrzymałości około osiemdziesięciu do stu dwudziestu kilogramów na jeden kołek w płycie osiemnastomilimetrowej, co dla półki z książkami czy blatu kuchennego stanowi wartość więcej niż wystarczającą.

Źródła danych: instrukcja producenta IGM Fachmann 125-508819, dane techniczne klejów Titebond zgodne z normą PN-EN 204, materiały techniczne European Panel Federation dotyczące klas wytrzymałości płyt wiórowych laminowanych, doświadczenie warsztatowe serwisu IGMtools.pl działającego na rynku narzędzi stolarskich od ponad trzydziestu lat. Strony źródłowe: igmtools.pl, titebond.com, europanels.org.
