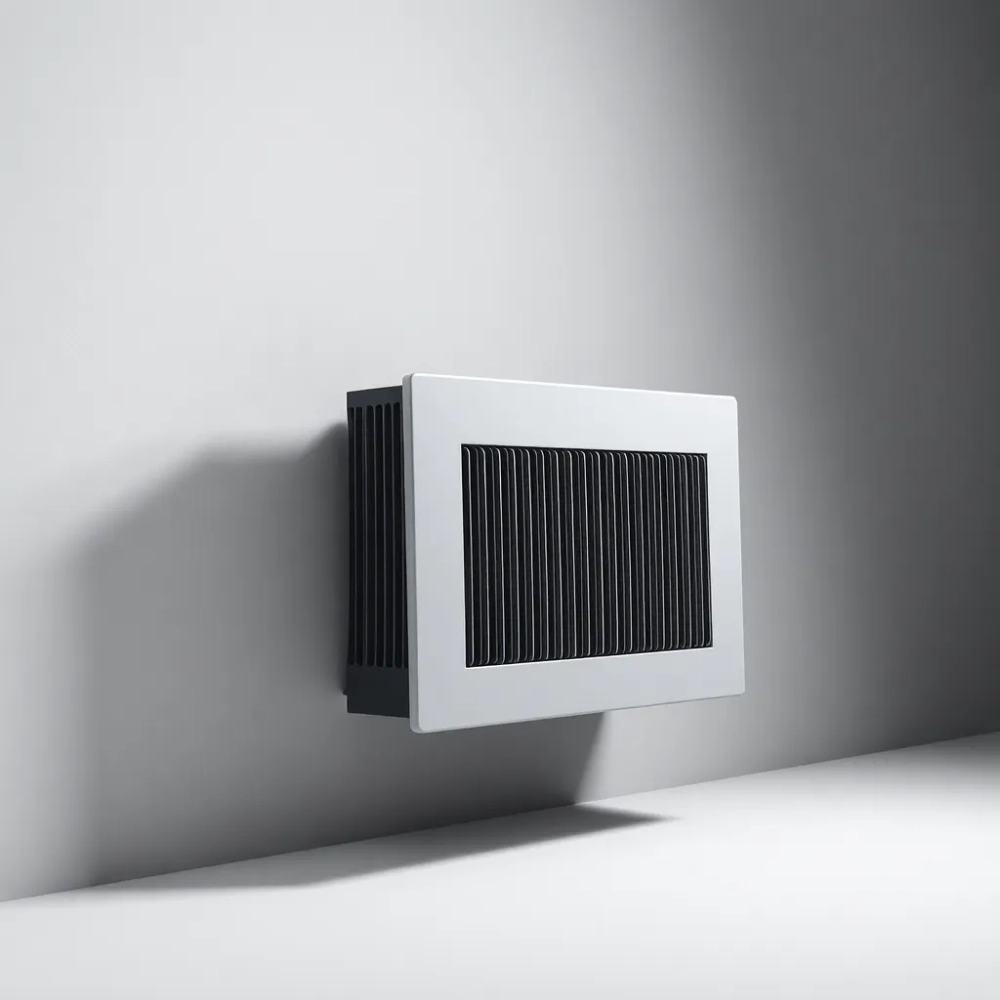

Mały grzejnik panelowy – kompaktowa moc do każdego wnętrza

Wybór kompaktowego urządzenia grzewczego do niewielkiej łazienki, sypialni na poddaszu albo wąskiego korytarza potrafi spędzić sen z powiek. Półka z grzejnikami w markecie wygląda identycznie, a różnice w cenie sięgają kilkuset złotych. Tymczasem mały grzejnik panelowy to nie miniaturka zwykłego kaloryfera, lecz osobna kategoria rozwiązań, w której liczy się geometria płyty, ciśnienie robocze instalacji oraz sposób odprowadzania ciepła. Źle dobrany model albo nie ogrzeje pomieszczenia, albo będzie zużywał energię na próżno.

• Rodzaje małych grzejników panelowych
• Jak dobrać moc do małego pomieszczenia
• Montaż małego grzejnika panelowego krok po kroku
• Najczęstsze błędy przy wyborze małego grzejnika panelowego
• Dobierz grzejnik w 3 krokach

Rodzaje małych grzejników panelowych

Rynek dzieli te urządzenia na cztery główne typy, a każdy z nich sprawdza się w innym scenariuszu. Poniżej zestawienie najczęściej spotykanych wariantów wraz z krótką charakterystyką.

• Płaski jednopłytowy (typ 10) pojedyncza blacha konwekcyjna bez ożebrowania, niska masa około 8-12 kg dla długości 800 mm.
• Płaski z ożebrowaniem (typ 11/21/22) jedna lub dwie płyty z przetłoczeniami zwiększającymi powierzchnię oddawania ciepła o 30-60%.
• Profilowany (dekoracyjny) płyta z wytłoczonymi liniami pionowymi lub poziomymi, pełniąca funkcję akcentu aranżacyjnego.
• Z wentylatorem wspomagającym konstrukcja z cichym silnikiem 12 V DC, skracającym czas nagrzewania pomieszczenia o 25-40%.

Największą popularnością cieszą się wersje typu 21 i 22. Ich sekret tkwi w połączeniu promieniowania z konwekcją: gorąca woda nagrzewa płytę, a ożebrowanie zasysa chłodne powietrze od dołu i wypycha je ku górze. W praktyce oznacza to szybszy start grzania niż w klasycznych żebrowych kaloryferach żeliwnych.

Modele pionowe to osobna podgrupa warta uwagi przy wąskich wnękach. Przy szerokości 300-400 mm i wysokości 1800 mm oddają podobną moc jak poziomy odpowiednik o długości 1200 mm. Działają na tej samej zasadzie fizycznej, lecz ich naturalny ciąg konwekcyjny jest odwrócony, więc wymagają precyzyjnego prowadzenia przyłączy.

Wersje z wentylatorem mają sens tam, gdzie liczy się czas reakcji: w łazience rano, w pokoju dziecka przed snem. Energooszczędny silnik pobiera 3-5 W, a cały moduł daje efekt zbliżony do grzejnika łazienkowego drabinkowego, tyle że w formacie ściennym.

Porównanie typów

Przy wyborze typu trzeba też pamiętać o jednym ograniczeniu. Wersje profilowane i z dekoracyjnymi wytłoczeniami mają nieco mniejszą powierzchnię czynną niż gładka płyta o identycznym obrysie. Różnica wynosi 5-8%, co w pomieszczeniu o powierzchni 9 m² może oznaczać niedogrzanie sięgające kilku kelwinów.

Jak dobrać moc do małego pomieszczenia

Najprostszy wzór na zapotrzebowanie cieplne opiera się na kubaturze. Dla standardowego mieszkania w Polsce przyjmuje się orientacyjnie 30-40 W na każdy metr sześcienny. Wartość ta rośnie w budynkach bez izolacji termicznej i spada w nowym budownictwie pasywnym.

Dla pokoju o wymiarach 3 × 4 m i wysokości 2,6 m daje to zapotrzebowanie rzędu 950-1400 W. Taki zakres mieści się właśnie w ofercie typów 21 i 22. W praktyce warto skorygować obliczenia o cztery kluczowe czynniki, które potrafią zmienić wynik nawet o 40%.

• Izolacja ścian i stropu w domu z lat 90. współczynnik zapotrzebowania rośnie o 15-20% względem nowego budynku.
• Strefa klimatyczna Polska podzielona jest na pięć stref wg PN-EN 12831; Warszawa to strefa III, Suwałki to strefa V, a Wrocław II.
• Wysokość pomieszczenia skosy poddasza obniżają średnią wysokość, ale narożniki pod szczytem wymagają większej mocy.
• Typ instalacji niskotemperaturowe źródła ciepła (pompy ciepła, kotły kondensacyjne) wymagają większych powierzchni grzewczych.

Szczególną uwagę należy zwrócić na niskotemperaturowe systemy grzewcze. Pompa ciepła zasila instalację wodą o temperaturze 35-45°C zamiast tradycyjnych 70-80°C. Przy takich parametrach moc grzejnika spada o około 30-40%, dlatego standardowy typ 22 staje się koniecznością tam, gdzie kiedyś wystarczył typ 11.

Osobny case stanowią łazienki. W pomieszczeniu mokrym liczy się nie tylko temperatura, ale też zdolność do szybkiego suszenia powietrza. W praktyce najlepiej sprawdza się tam grzejnik panelowy do łazienki z dodatkowym ożebrowaniem i chromowanym zaworem, który znosi wilgoć dzięki powłoce antykorozyjnej.

Mini schemat doboru

Montaż małego grzejnika panelowego krok po kroku

Sam montaż nie jest skomplikowany, lecz diabeł tkwi w szczegółach. Większość modeli ściennych wymaga trzech punktów mocowania do muru i zachowania minimalnych odległości od podłogi oraz parapetu, określonych w instrukcji producenta. Zwykle to 100-150 mm od podłogi i 100 mm od dolnej krawędzi parapetu.

Te odstępy nie są przypadkowe. Dolna szczelina zapewnia swobodny napływ chłodnego powietrza do konwektora, a górna pozwala gorącemu strumieniowi swobodnie unosić się w górę. Zbyt niskie zawieszenie ogranicza przepływ i obniża moc nawet o 15%.

Podłączenie hydrauliczne zależy od rozstawu zaworów w instalacji. Standardowe przyłącza mają rozstaw 50 mm (typowe dla bloków) lub 900 mm (typowe dla domów jednorodzinnych). Przy niezgodnym rozstawie stosuje się mostki rurowe albo zawory kątowe. Każde z tych rozwiązań wprowadza dodatkowy opór, który warto uwzględnić przy doborze pompy obiegowej.

Kluczowym elementem układu pozostaje zawór termostatyczny. To on reguluje przepływ w zależności od temperatury w pomieszczeniu i decyduje o realnej oszczędności energii. Bez zaworu grzejnik pracuje na pełnej mocy przez cały sezon, a jego sprawność regulacyjna spada praktycznie do zera.

Przy systemach niskotemperaturowych warto sięgnąć po zawory z wkładką o podwyższonej autorytetowości Kv. Standardowy zawór przy 35°C ogranicza przepływ tak skutecznie, że grzejnik oddaje tylko 40-50% mocy znamionowej. Specjalistyczna wkładka utrzymuje stabilne sterowanie nawet przy małych różnicach ciśnienia.

Na koniec pozostaje sprawdzenie szczelności połączeń. Próba ciśnieniowa instalacji powinna trwać minimum 30 minut przy ciśnieniu 1,5-krotnie wyższym od roboczego. Dopiero po pozytywnym wyniku można uruchomić układ i odpowietrzyć kaloryfer przez zaworek odpowietrzający w górnej części obudowy.

Najczęstsze błędy przy wyborze małego grzejnika panelowego

Lista wpadek, które przydarzają się nawet doświadczonym wykonawcom, jest zaskakująco długa. Poniżej pięć sytuacji, z którymi spotykamy się regularnie podczas konsultacji z inwestorami.

1. Zaniżona moc

Najczęstszy błąd polega na dobraniu grzejnika „na oko", bez przeliczenia kubatury. W pokoju 16 m² o standardowej wysokości 2,6 m potrzeba minimum 1450 W przy ΔT 50°C. Typ 11 o mocy 900 W będzie grzał non stop, podnosząc rachunki nawet o 25%, a mimo to nie osiągnie zadanej temperatury w mroźne dni.

2. Montaż pod parapetem bez przepływu

Zasłonięcie górnej krawędzi grubą zasłoną albo blatem biurka odcina drogę konwekcji. Ciepło gromadzi się przy płycie i wraca do pomieszczenia głównie przez promieniowanie, które w takiej konfiguracji stanowi zaledwie 30% wymiany. Wystarczy zachować 100 mm wolnej przestrzeni, by odzyskać pełną wydajność.

3. Brak zaworu termostatycznego

Grzejnik bez głowicy termostatycznej reaguje wyłącznie na temperaturę kotła. Wieczorem, gdy mieszkanie nagrzeje się od ludzi i sprzętów, kaloryfer wciąż pracuje na maksimum. W efekcie wentylacja okienna musi usuwać nadmiar ciepła, co w skali sezonu kosztuje kilkaset złotych.

4. Zły typ do niskotemperaturowego systemu

W instalacji z pompą ciepła lub kotłem kondensacyjnym temperatura zasilania rzadko przekracza 50°C. W takich warunkach jednopłytowy typ 10 oddaje ułamek swojej mocy znamionowej. Konieczny jest wariant 22 albo model dedykowany do niskich parametrów, oznaczany symbolem „NT" w katalogach.

5. Ignorowanie strefy mokrej

Łazienka wymaga grzejnika z atestem odporności na wilgoć i korozję. Standardowy panel lakierowany proszkowo wytrzyma kilka sezonów, ale po pięciu latach pojawią się pęcherze i odspojenia powłoki. W strefach mokrych stosuje się panele z powłoką epoksydową lub ze stali nierdzewnej.

Uniknięcie tych pięciu pułapek wymaga łącznie kilku godzin lektury kart katalogowych i normy PN-EN 442 dotyczącej grzejników stalowych. Czas ten zwraca się wielokrotnie w postaci niższych rachunków i komfortu cieplnego bez ciągłego majsterkowania przy termostatach.

Norma PN-EN 442 określa warunki badania mocy grzejników przy ΔT 50°C, czyli różnicy między temperaturą wody a powietrzem w pomieszczeniu. Każdy producent podaje moc znormalizowaną, ale rzeczywista wydajność w domu zależy od projektowej temperatury zasilania i powrotu.

Warto poprosić instalatora o dobór grzejnika w wariancie ΔT 30°C, jeśli w domu pracuje pompa ciepła. Tabela przeliczeniowa znajduje się w karcie technicznej każdego modelu i pozwala uniknąć rozczarowania pierwszą zimą.

Nigdy nie montuj grzejnika panelowego w strefie bezpośredniego strumienia wody prysznicowej. Nawet powłoka epoksydowa nie zabezpieczy stali na lata przy codziennym zalewaniu gorącą wodą.

Dobierz grzejnik w 3 krokach

Pierwszy krok to pomiar pomieszczenia i decyzja, czy wnęka wymaga wersji pionowej. Drugi krok to przeliczenie kubatury i wybór typu płyty na podstawie źródła ciepła. Trzeci krok to weryfikacja przyłączy hydraulicznych i dobranie zaworu o właściwej autorytetowości. Po tych trzech czynnościach pozostaje już tylko montaż zgodny z instrukcją i normą PN-EN 442.

W internecie dostępne są kalkulatory mocy, które wyliczą zapotrzebowanie na podstawie kilku kliknięć. Warto z nich skorzystać, by potem w sklepie porównywać konkretne modele, a nie przeglądać dziesiątki pozycji w ciemno. Pomocna będzie też konsultacja z doświadczonym hydraulikiem, który oceni stan instalacji i wskaże, czy wymiana samego grzejnika wystarczy, czy potrzebna jest też wymiana zaworów.

Źródła danych i normy: PN-EN 442 (grzejniki stalowe moc i wymiary), PN-EN 12831 (zapotrzebowanie cieplne budynków), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, katalogi techniczne producentów grzejników panelowych (np. Purmo, Vogel & Noot, Kermi dane ogólnodostępne na stronach katalogowych).
