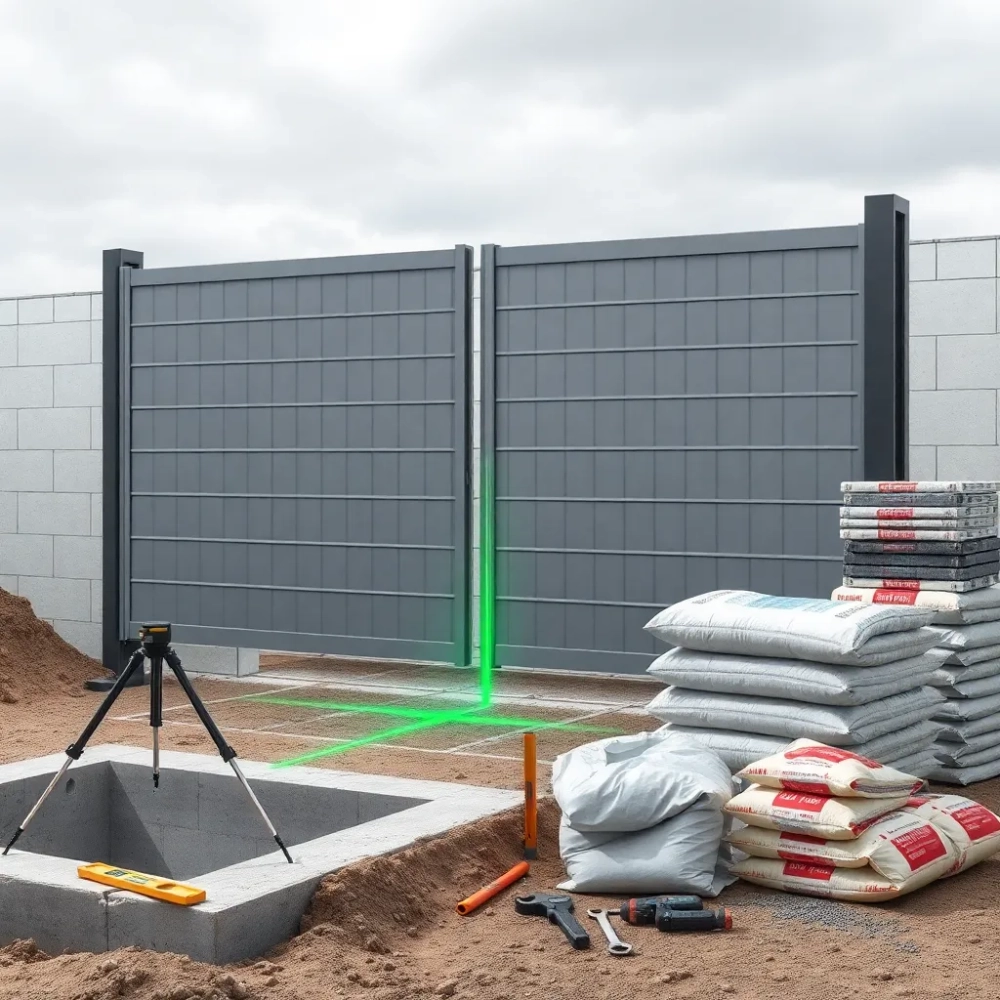

Montaż bramy dwuskrzydłowej panelowej krok po kroku

Źle zamontowana brama panelowa to problem na lata: skrzypienie przy każdym otwarciu, opadanie skrzydeł po pierwszej zimie, zacięcia zamka, woda stojąca przy fundamentach. Prawidłowy montaż bramy dwuskrzydłowej panelowej wymaga precyzji już na etapie kopania dołków pod słupy, ponieważ każdy milimetr odchyłu procentuje potem przy geometrii całej konstrukcji. Poniżej rozbudowana instrukcja dla dwóch najpopularniejszych wariantów: bramy uchylnej dwuskrzydłowej oraz bramy przesuwnej samonośnej, z konkretnymi wymiarami, proporcjami betonu i listą pułapek, które widuję na placach budowy regularnie.

• Brama panelowa uchylna dwuskrzydłowa montaż krok po kroku
• Brama panelowa przesuwna samonośna montaż krok po kroku
• Najczęstsze błędy przy montażu bram panelowych
• Kiedy wezwać fachowca?
• Co przygotować przed rozpoczęciem montażu
• Konserwacja po montażu

Brama panelowa uchylna dwuskrzydłowa montaż krok po kroku

Uchylna brama panelowa składa się z dwóch skrzydeł zawieszonych na słupach stalowych osadzonych w betonie. Ciężar pojedynczego skrzydła wypełnionego panelami z rdzeniem styropianowym sięga zwykle 35-55 kg, dlatego fundament pod każdy słupek musi przenosić nie tylko masę statyczną, ale i dynamiczne obciążenie wiatrem.

Wytyczenie osi i wykop dołków

Oś bramy wyznacza się sznurkiem rozciągniętym między dwoma palikami, w odległości odpowiadającej światłu wjazdu powiększonemu o szerokość słupów. Dołki pod słupy mają wymiary 30×30 cm w rzucie i głębokość 100 cm, ale dno powinno leżeć minimum 10 cm poniżej strefy przemarzania dla danego regionu Polski (od 80 cm w zachodniej Polsce do 140 cm w Suwalszczyźnie, zgodnie z PN-EN 1997-1 Eurokod 7).

Na dno wykopu wsypuje się 10 cm warstwę podsypki żwirowej (frakcja 0-31,5 mm), którą ubija się ręcznie lub płytową zagęszczarką. Taka poduszka odprowadza wodę gruntową od stopy fundamentu i zapobiega wysadzaniu mrozowemu słupa.

Osadzenie słupów i zawiasów

Słup ustawia się w dołku na dystansikach z tworzywa (5-8 cm nad podsypką), dzięki czemu beton otula go ze wszystkich stron. Poziomica laserowa pozwala kontrolować pion w dwóch prostopadłych osiach jednocześnie, a tymczasowe zastrzały z desek mocują go w pozycji na czas wiązania mieszanki.

Zawiasy montuje się przed betonowaniem lub po zależnie od typu. W bramie otwieranej do wewnątrz trzpień zawiasu kieruje się w stronę podwórka, przy otwieraniu na zewnątrz odwrotnie. Zatrzask górny osadza się na słupie zamkowym (zamek w jednym skrzydle, rygiel manualny w drugim) dopiero po stwardnieniu betonu, czyli najwcześniej po 7 dniach.

Betonowanie słupów

Fundament wylewa się z betonu klasy C25/30 (dawniej B25) o konsystencji S3. Na jeden słupek potrzeba około 0,10-0,12 m³ mieszanki. Proporcje domowe: 25 kg cementu CEM I 32,5, 50 l piasku 0-2 mm, 70 l żwiru 2-8 mm, 12-14 l wody. Woda dodawana porcjami, bo zbyt rzadki beton traci wytrzymałość o 20-30%.

Po wlaniu mieszanki do dołka nakłuwa się ją drutem, by usunąć pęcherzyki powietrza. Kontrola poziomu odbywa się jeszcze przez pierwsze 30-45 minut, kiedy konsystencja pozwala na drobne korekty. Pełną wytrzymałość użytkową beton osiąga po 28 dniach.

Zawieszenie skrzydeł i okucia

Skrzydła montuje się na zawiasach po stwardnieniu betonu. W wariancie manualnym wystarczy zamek z klamką i rygiel pionowy wpinany w otwór w nawierzchni. W wariancie z automatyką montuje się kątowniki wzmacniające pod ramiona siłownika oraz płytki maskujące otwory, w których standardowo mocowane byłyby klamki.

Ogranicznik otwarcia przykręca się do nawierzchni w odległości równej kątowi roboczemu skrzydła (zwykle 90° lub 110°). Dystanse z tworzywa między skrzydłami chronią panele przed obijaniem się o siebie przy podmuchach wiatru.

Brama panelowa przesuwna samonośna montaż krok po kroku

Brama przesuwna samonośna nie ma szyny w jezdni skrzydło wisi na konsoli z dwoma wózkami i przemieszcza się wzdłuż ogrodzenia. Dzięki temu nawierzchnia pod wjazdem pozostaje czysta, co jest szczególnie ważne zimą. Jej montaż różni się zasadniczo od wersji uchylnej, ponieważ fundament musi przenieść moment wywracający od całego ciężaru skrzydła.

Fundament pod bramę przesuwną

Fundament biegnie wzdłuż ogrodzenia, po stronie przeciwnej do kierunku otwierania. Jego szerokość odpowiada mniej więcej połowie światła wjazdu (dla bramy 4 m szerokość fundamentu wynosi 1,8-2,0 m), a długość = szerokość skrzydła + 30 cm zapasu. Głębokość równa się strefie przemarzania dla regionu, czyli minimum 100 cm w centralnej Polsce.

W wykopie układa się zbrojenie podłużne z prętów Ø12 mm (4 sztuki) i strzemion Ø8 mm co 30 cm. Całość spina się drutem wiązałkowym i ustawia na podkładkach dystansowych, tak by otulina betonu wynosiła minimum 5 cm. Bez tego zbrojenia fundament pęka przy pierwszym sezonie użytkowania.

Kotwy chemiczne i montaż słupa

W świeżym fundamencie osadza się kotwy gwintowane M16×260 mm minimum 10 cm nad powierzchnią betonu, żeby można było nakręcić nakrętki regulacyjne. Do montażu słupa prowadzącego służą kotwy mechaniczne lub kotwy chemiczne na żywicy poliestrowej, które wypełniają nierówności otworu i przenoszą siły ścinające lepiej niż klasyczne kołki rozporowe.

⚠️ Kotwy chemiczne potrzebują od 24 do 72 godzin na pełne związanie, zależnie od temperatury otoczenia. Próba montażu słupa przed upływem tego czasu kończy się obluzowaniem pod obciążeniem.

Wózki jezdne i słup końcowy

Na kotwach osadza się dwa wózki z rolkami (nośność 250-400 kg każdy), rozmieszczone tak, by odbojniki wystawały na zewnątrz konstrukcji chronią panele przed uszkodzeniem przy silnym wietrze. Skrzydło nasuwa się na wózki dopiero po ustawieniu słupa końcowego, który razem ze słupem prowadzącym musi leżeć w jednej linii.

Pod skrzydłem, w odległości 1/4 jego długości od strony przeciwnej do wózków, montuje się rolkę podporową. Oś rolki ustawia się pod kątem 90° do osi podłużnej skrzydła, dzięki czemu brama nie odskakuje od prowadnicy pod własnym ciężarem.

Regulacja naciągu i automatyka

Po ustawieniu skrzydła reguluje się śrubę rzymską na słupie końcowym to ona napina cały mechanizm i decyduje o płynności ruchu. Prawidłowy naciąg pozwala przesunąć 200 kg skrzydło jedną ręką; zbyt mocny powoduje tarcie i przyspieszone zużycie rolek.

W wariancie automatycznym kable sterujące prowadzi się w peszlach PVC fi 23 mm ułożonych w fundamencie podczas betonowania. Na etapie montażu nie układa się kabli w gotowej nawierzchni, bo kucie betonu po fakcie generuje dodatkowe koszty. Napęd łańcuchowy instaluje się przy bramach powyżej 5 m światła, siłownik śrubowy wystarcza do 4 m. Napięcie 24 V DC uznaje się za bezpieczniejsze od 230 V AC w instalacji domowej.

Najczęstsze błędy przy montażu bram panelowych

Statystyka serwisów gwarancyjnych pokazuje, że ponad 60% awarii bram w pierwszych dwóch latach wynika z błędów montażowych, a nie z wad fabrycznych. Poniżej pięć grzechów głównych, które widuję regularnie na budowach.

Pominięcie strefy przemarzania

Fundament płytszy niż 80 cm w zachodniej Polsce i 100 cm w centralnej to skrót do kłopotów. Woda w gruncie zamarza, zwiększa objętość i wysadza słup do góry, a brama po pierwszej zimie przestaje się domykać. Norma PN-EN 1997-1 określa głębokość posadowienia indywidualnie dla każdej strefy klimatycznej.

Brak wypoziomowania fundamentu

Przekoszenie fundamentu o 2 cm na długości 4 m sprawia, że wózki jezdne pracują nierówno, a rolki zużywają się po jednej stronie szybciej. Poziomica laserowa kosztuje mniej niż wymiana dwóch wózków, więc oszczędność jest pozorna.

Zbyt płytkie dołki pod słupy uchylne

Dołek 60 cm głęboki w glebie piaszczystej wygląda solidnie, ale przy dwóch skrzydłach o masie 100 kg każde moment obracający od wiatru potrafi przechylić słupek. Głębokość 100 cm to dolna granica rozsądku dla bram do 4 m światła.

Betonowanie w mróz

Temperatura poniżej 5°C hamuje hydratację cementu. Beton w niskiej temperaturze nie dojrzewa prawidłowo i po rozmrożeniu ma wytrzymałość niższą nawet o 40%. Betonowanie odkłada się na czas, gdy prognoza pokazuje stabilne temperatury przez 72 godziny.

Brak dylatacji między słupem a murem

Przy bramie montowanej między murowanymi słupkami ogrodzeniowymi konieczna jest szczelina dylatacyjna 10-15 mm wypełniona pianką elastyczną. Bez niej betonowy słupek bramy, nagrzewając się latem, napiera na mur i powoduje spękania.

Kiedy wezwać fachowca?

Samodzielny montaż bramy uchylnej o świetle do 4 m na dwóch słupach to zadanie dla wprawionego majsterkowicza z pomocnikiem. Inaczej wygląda sytuacja przy bramie przesuwnej samonośnej, gdzie błąd w geometrii fundamentu przekłada się na każdy element mechaniki.

Fachowiec przyda się, gdy brama ma napęd automatyczny z fotokomórkami, lampą sygnalizacyjną i centralą sterującą to osobny obwód elektryczny zasilany z rozdzielni, a podłączenie niezgodne z normą PN-HD 60364 grozi porażeniem lub zwarciem. Pomoc specjalisty jest też niezbędna, gdy w gruncie znajdują się instalacje podziemne (woda, gaz, prąd), których przebieg trzeba ustalić przed kopaniem.

Koszt montażu przez ekipę z doświadczeniem waha się od 1200 do 2500 zł za bramę uchylną i od 2500 do 5000 zł za bramę przesuwną z automatyką. W zamian inwestor otrzymuje gwarancję na wykonawstwo i pewność, że brama będzie pracować cicho przez co najmniej kilkanaście lat.

Co przygotować przed rozpoczęciem montażu

Lista narzędzi i materiałów różni się w zależności od typu bramy, ale rdzeń pozostaje wspólny: poziomica laserowa z detektorem, szpadle, betoniarka lub mieszadło, klucze płasko-oczkowe, wiertarka udarowa z wiertłami do betonu Ø18 mm, kotwy M16×260 mm (minimum 4 sztuki), śruba rzymska M20, peszel fi 23 mm, zawiasy regulowane.

Do wytyczenia osi potrzebne są paliki drewniane, sznurek murarski i taśma miernicza. Przed rozpoczęciem kopania warto wykonać próbny wykop ręczny na głębokość 30 cm w miejscu planowanego dołka jeśli pojawi się woda gruntowa lub glina plastyczna, technologia fundamentu wymaga modyfikacji (np. dodatkowego drenażu).

Formalności obejmują zgłoszenie robót budowlanych niewymagających pozwolenia do urzędu gminy (formularz PB-2), jeśli wysokość ogrodzenia przekracza 2,20 m. W obszarze zabudowanym przed montażem warto też sprawdzić mpzp pod kątem wymagań dotyczących kolorystyki i materiału niektóre gminy narzucają konkretne wykończenie bram frontowych.

Konserwacja po montażu

Nowa brama wymaga smarowania zawiasów smarem silikonowym co 6 miesięcy, a łożysk wózków przesuwnych co 12 miesięcy. Śruba rzymska rozkręca się pod wpływem drgań, więc jej naciąg kontroluje się raz na kwartał i dokręca kluczem płaskim.

Panele stalowe z rdzeniem styropianowym czyści się wodą z dodatkiem neutralnego detergentu (pH 6-8). Środki o odczynie kwaśnym lub zasadowym niszczą powłokę lakierniczą w ciągu kilku miesięcy, po czym stal zaczyna rdzewieć od spodu panelu. Miejsca drobnych zarysowań pokrywa się zaprawką lakierniczą w ciągu 48 godzin od powstania uszkodzenia.

Rada eksperta: po pierwszym sezonie zimowym warto ponownie sprawdzić pion słupów i poziom wózków. Jeśli cokolwiek się przesunęło, regulacja zajmuje godzinę; zaniedbanie kończy się wymianą rolek po 2-3 latach.

Źródła i podstawy prawne: PN-EN 1997-1 Eurokod 7 (geotechnika), PN-EN 13241-1 (norma dotycząca bram), PN-HD 60364 (instalacje elektryczne niskiego napięcia), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dane techniczne oparte na katalogach producentów systemów panelowych oraz normach branżowych Polskiego Związku Inżynierów i Techników Budownictwa. Informacje o kosztach orientacyjne, oparte na średnich cenach rynkowych w Polsce w 2024 roku; aktualne stawki warto każdorazowo weryfikować u lokalnych wykonawców.
