Mocowanie paneli fotowoltaicznych do dachówki – przewodnik na 2026

Decyzja o zamontowaniu paneli fotowoltaicznych na dachówce wygląda prosto na papierze wystarczy przykręcić uchwyty i położyć moduły. W rzeczywistości pierwszy kontakt z rzeczywistym dachem potrafi zbić z tropu nawet doświadczonych wykonawców. Kształt dachówki, rozstaw krokwi, kąt nachylenia połaci, materiał pokrycia każdy z tych czynników determinuje dobór kompletnego zestawu mocowań, a każdy błąd na etapie konstrukcji wsporczej przekłada się na wibracje, hałas wiatrowy lub wręcz utratę szczelności pokrycia. Zanim wydasz pieniądze na kompletny system mocowania, musisz zrozumieć, jak poszczególne elementy ze sobą współgrają w kontekście Twojego konkretnego dachu skośnego.

• Wybór uchwytów i klem do dachówki
• Montowanie konstrukcji wsporczej na dachu skośnym
• Zabezpieczenie przed wiatrem i trwałość mocowania
• Mocowanie paneli fotowoltaicznych do dachówki

Wybór uchwytów i klem do dachówki

Dachówka ceramiczna i dachówka bitumiczna to dwa kompletnie różne światy pod względem sposobu mocowania konstrukcji wsporczej. W przypadku pokryć ceramicznych stosuje się klemy lub haki montowane bezpośrednio do krokwi przez zdjęcie odpowiedniej liczby dachówek, co wymaga precyzyjnego dopasowania rozstawu haków do rozstawu krokwi, który w starszych budynkach może wynosić od 70 do 90 cm, a w nowych projektach oscyluje wokół wartości 80-100 cm. Klemy hakowe ze stali nierdzewnej grubości minimum 4 mm wytrzymują obciążenie rzędu 150-200 kg na punkt mocowania, co przy standardowej wadze modułu PV około 20 kg/m² daje bezpieczny margines dla ekstremalnych warunków atmosferycznych. Profile montażowe z aluminium lub stali ocynkowanej łączą poszczególne haki w jeden sztywny układ, rozkładając obciążenie na całą długość profilu i eliminując punktowe naprężenia, które mogłyby prowadzić do pęknięcia dachówki w miejscu mocowania.

Przy dachówce cementowej produkowanej obecnie w gramaturze od 40 do 55 kg/m² sytuacja wygląda nieco inaczej ze względu na większą tolerancję wymiarową prefabrykatów. Niektórzy producenci systemów PV oferują uniwersalne uchwyty z regulowanym wysięgnikiem, które można adaptować do różnych profili dachówek, jednak ich nośność w testach zgniatania okazuje się niższa o 15-20% w porównaniu z hakami dedykowanymi pod konkretny kształt pokrycia. W praktyce oznacza to konieczność zastosowania gęściej rozmieszczonych punktów mocowania, co podnosi koszt materiałów i wydłuża czas montażu. Warto więc przed zakupem dokładnie zmierzyć odległość między szczytami dachówki w miejscach planowanego mocowania różnica nawet 5 mm może decydować o tym, czy klema będzie idealnie przylegać, czy też powstanie szczelina wymagająca dodatkowego uszczelnienia.

Dachówki bitumiczne, stosowane głównie na dachach o niższym kącie nachylenia, wymagają zgoła odmiennego podejścia, ponieważ same w sobie nie stanowią wystarczająco sztywnego podłoża do bezpośredniego przykręcenia haków. W takich przypadkach stosuje się specjalne podkładki lub profile nośne montowane do membrany dachowej przez dodatkowe wzmocnienia konstrukcji więźby dachowej. Przekrój takiego rozwiązania przypomina układanie klocków najpierw uszczelnienie wokół otworu montażowego, potem dystans metalowy, następnie klema mocująca i na końcu profil poprzeczny, który przenosi obciążenie na konstrukcję nośną dachu. Grubość membrany dachowej, zwykle od 1,5 do 3 mm, determinuje dobór długości wkrętów mocujących zbyt krótkie nie zagwarantują wystarczającej przyczepności w drewnie krokwi, zbyt długie przebiją membranę i naruszą szczelność całego systemu.

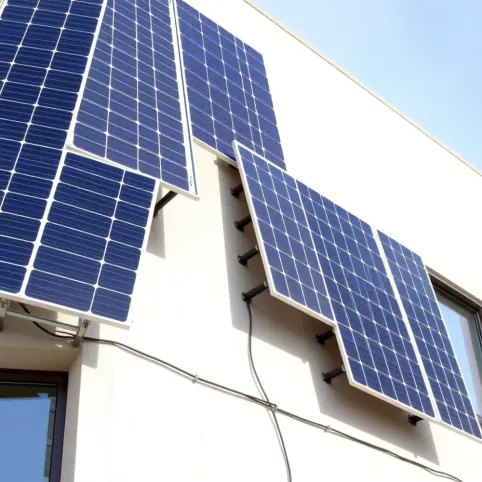

Polecamy Mocowanie paneli fotowoltaicznych do ściany

Przy wyborze klem warto zwrócić uwagę na ich kompatybilność z profilem aluminiowym najczęściej stosowane sąprofile typu „extruded" o szerokości 40-60 mm i wysokości 40 mm, które zapewniają optymalny stosunek sztywności do masy. Klemy zaciskowe działają na zasadzie klinowego zamknięcia w rowku profilu i nie wymagają dodatkowych wkrętów, co znacząco upraszcza proces instalacji i eliminuje ryzyko przeciągnięcia gwintu podczas dokręcania. Każdy producent systemów montażowych określa maksymalny rozstaw punktów mocowania przy określonym obciążeniu wiatrem dla strefy wiatrowej II, typowej dla większości terenów nizinnych w Polsce, odległość ta wynosi zazwyczaj od 800 do 1200 mm między hakami wzdłuż krokwi, przy czym dokładną wartość podaje się w tabelach obciążeń dostępnych w dokumentacji technicznej systemu.

Decydując się na klemy wykonane z aluminium zamiast stali, trzeba wziąć pod uwagę zjawisko korozji galwanicznej w miejscu styku aluminium ze stalą ocynkowaną w obecności wilgoci zachodzi przyspieszona degradacja obu metali. Dlatego profesjonalni instalatorzy stosują separatory z tworzywa sztucznego lub smar neutralny w punktach potencjalnego kontaktu różnych metali. W tabeli poniżej przedstawiono porównanie trzech najczęściej wybieranych rozwiązań mocowania na dachówkę ceramiczną w kontekście ich parametrów mechanicznych i orientacyjnych kosztów materiałowych.

Przy zakupie kompletu mocowań warto sprawdzić, czy producent oferuje kompatybilne uszczelki EPDM do każdego punktu mocowania ich brak w tańszych zestawach prowadzi do przecieków, które ujawniają się dopiero po kilku latach eksploatacji, gdy wilgoć zdąży już wniknąć w strukturę drewna krokwi. Systemy certyfikowane pod względem wytrzymałości na obciążenie wiatrem zgodnie z normą PN-EN 1991-1-4 gwarantują, że konstrukcja przetrwa strefowe obciążenia charakterystyczne dla danego regionu Polski w górach, gdzie prędkość wiatru dochodzi do 30 m/s, standardowe rozwiązania mogą okazać się niewystarczające.

Zobacz Mocowanie paneli do blachodachówki

Montowanie konstrukcji wsporczej na dachu skośnym

Prawidłowy montaż konstrukcji wsporczej rozpoczyna się od precyzyjnego wyznaczenia linii mocowań na dachu najpierw lokalizuje się osie krokwi przy użyciu wykrywacza wilgotności drewna, ponieważ wilgotność drewna wpływa na dobór wkrętów, a następnie nanosi się oznaczenia na każdą krokiew osobno, ponieważ rozstaw krokwi w tym samym dachu może różnić się nawet o kilka centymetrów, szczególnie w budynkach przedwojennych z drewnianą więźbą. Zdjęcie dachówki w miejscu mocowania wymaga delikatnego podważenia jej czubkiem łopaty od dołu, a następnie ostrożnego przesunięcia w górę dachówki ceramiczne są kruche i łatwo pękają przy nadmiernym udarze, co generuje niepotrzebne koszty wymiany. Po zdjęciu dachówki odsłonięta krokiew musi zostać dokładnie sprawdzona pod kątem oznak gnicia lub obecności korników każdy osłabiony fragment stanowi potencjalne ryzyko awarii całego systemu mocowania i wymaga wzmocnienia przed przystąpieniem do dalszych prac.

Haki montuje się bezpośrednio do czoła krokwi za pomocą wkrętów do drewna o średnicy minimum 8 mm i długości dobieranej tak, aby co najmniej 70% długości wkręta znajdowało się w materiale krokwi. Punkt mocowania należy wcześniej nawiercić wiertłem o średnicy mniejszej o 1-2 mm od średnicy wkręta, co zapobiega rozwarstwieniu drewna podczas wkręcania i gwarantuje równomierne rozłożenie naprężeń w materiale. Dla krokwi o przekroju 60×80 mm standardowo stosuje się wkręty o długości 80-100 mm, natomiast przy cieńszych elementach konstrukcyjnych (40×60 mm) konieczne jest zastosowanie dodatkowych płytek rozkładających obciążenie, aby uniknąć zgnięcia drewna pod naciskiem główki haka.

Po zamontowaniu haków w jednej linii na wszystkich krokwiach przystępuje się do instalacji poziomych profili nośnych, które muszą być wypoziomowane z tolerancją nie większą niż 2 mm na całej długości wszelkie odchylenia od poziomu przekładają się później na krzywiznę powierzchni paneli i spadek ich wydajności optycznej. Profile łączy się ze sobą za pomocą łączników śrubowych z nakrętkami samoblokującymi, które zapobiegają luzowaniu się połączeń pod wpływem drgań termicznych różnica temperatur między dniem a nocą powoduje rozszerzanie i kurczenie aluminium o około 2,4 mm na każdy metr długości na każde 10°C zmiany temperatury, co w skali całego dachu skośnego może generować znaczące przemieszczenia. Odpowiednie luzy konstrukcyjne w połączeniach kompensują te przemieszczenia bez generowania naprężeń w punktach mocowania.

Sprawdź Mocowanie paneli fotowoltaicznych do blachy trapezowej

Kolejny etap to montaż wsporników poprzecznych (ang. rails), które tworzą sztywną kratownicę umożliwiającą precyzyjne pozycjonowanie paneli fotowoltaicznych. Rozstaw wsporników zależy od wymagań modułów producenci paneli określają dopuszczalny rozstaw punktów podparcia, który zwykle wynosi od 400 do 600 mm w zależności od sztywności ramy modułu. Zbyt duże rozstawienie wsporników prowadzi do ugięcia paneli pod własnym ciężarem i obciążeniem śniegowym, co w skrajnych przypadkach może skutkować pęknięciem szyby ochronnej. Nałożenie obciążenia kontrolnego polegającego na ustawieniu się jednej osoby na profilach pozwala zweryfikować sztywność konstrukcji przed ostatecznym zamocowaniem modułów jeśli ugięcie przekracza 5 mm, należy dodać dodatkowe punkty podparcia.

Przed zamontowaniem paneli na gotową konstrukcję wsporcą trzeba jeszcze raz sprawdzić szczelność wszystkich połączeń dachowych każdy otwór po wkrętach musi być zabezpieczony uszczelką EPDM, która zachowuje elastyczność przez minimum 25 lat ekspozycji na promieniowanie UV i skoki temperatur. Powrót dachówek na swoje miejsce wymaga precyzyjnego dopasowania dachówkę podnosi się pod kątem około 30° i wsunsuje na hak tak, aby jej dolna krawędź opierała się o wcześniej zamontowaną dachówkę, a nie o hak, co mogłoby prowadzić do punktowego obciążenia i pęknięcia. Ostatnim krokiem przed instalacją paneli jest sprawdzenie szczelności przy użyciu kamery termowizyjnej wszelkie mostki termiczne w miejscach mocowania ujawnią się jako obszary o podwyższonej temperaturze, wskazujące na niepełne przyleganie uszczelki lub niewłaściwy docisk.

Zabezpieczenie przed wiatrem i trwałość mocowania

Polska leży w strefie obciążeń wiatrowych od I do III według normy PN-EN 1991-1-4, co oznacza, że konstrukcja mocowania paneli fotowoltaicznych na dachu skośnym musi wytrzymać parcie wiatru dochodzące w najbardziej narażonych lokalizacjach do 600 N/m² na powierzchnię poziomą. Siła ssąca wiatru działająca na moduły fotowoltaiczne może być nawet trzykrotnie większa niż na gładką połać dachową ze względu na turbulencje powstające za krawędzią paneli, dlatego projektowanie systemu mocowania wymaga uwzględnienia współczynnika aerodynamicznego specyficznego dla kąta nachylenia dachu. Przy kącie nachylenia 35° i wysokości budynku powyżej 10 m współczynnik ten może przekraczać wartość 1,8, co w praktyce oznacza konieczność zastosowania mocowań o nośności minimum 250 kg na punkt w najbardziej wietrznych regionach kraju.

Trwałość całego systemu mocowania zależy przede wszystkim od jakości materiałów użytych do produkcji haków i klem stal nierdzewna gatunku A2 (AISI 304) zapewnia odporność na korozję przez minimum 30 lat w warunkach ekspozycji atmosferycznej, pod warunkiem że wkręty mocujące są wykonane z tego samego gatunku stali. Stal ocynkowana ogniowo, choć tańsza, traci warstwę cynku w miejscach intensywniejszej erozji szczególnie na krawędziach haków i w okolicach otworów montażowych, gdzie warstwa ochronna ulega mechanicznemu starciu podczas instalacji. Porównując oba rozwiązania, należy wziąć pod uwagę nie tylko cenę zakupu, ale także koszt potencjalnej wymiany mocowań po 15-20 latach eksploatacji, kiedy dostęp do powierzchni dachowej jest utrudniony ze względu na zarośnięcie dachu mchem lub degradację pokrycia.

Ochrona przed korozją galwaniczną wymaga zastosowania podkładek z tworzywa sztucznego lub specjalnych smarów dielektrycznych w miejscach styku aluminium profilu ze stalą haków bez takiego zabezpieczenia w obecności wilgoci (kondensacja wody pod dachówką) zachodzi reakcja elektrochemiczna prowadząca do degradacji obu metali w ciągu zaledwie kilku sezonów. Szczególnie narażone są punkty połączeń profili aluminiowych z hakami stalowymi, gdzie gromadzi się woda opadowa przenikająca przez szczeliny między dachówkami. Norma PN-EN ISO 12944 klasyfikuje środowisko korozyjne na zewnątrz budynków jako C3 (średnia agresywność), co determinuje wymóg stosowania powłok antykorozyjnych o grubości minimum 80 μm dla elementów stalowych lub całkowitej ochrony katodowej poprzez dobór kompatybilnych materiałów.

Badania endurance przeprowadzone przez instytuty badawcze wykazały, że prawidłowo zamontowane systemy mocowania paneli fotowoltaicznych na dachówce ceramicznej zachowują pełną funkcjonalność przez okres minimum 25 lat, co pokrywa się ze standardowym okresem gwarancji na moduły PV. Kluczowym czynnikiem decydującym o trwałości jest regularna kontrola stanu technicznego mocowań zaleca się przeprowadzanie inspekcji wzrokowej co 5 lat, podczas której sprawdza się stan uszczelek EPDM, dokręcenie połączeń śrubowych oraz ewentualne oznaki korozji. W regionach o wysokim stężeniu soli w powietrzu (pas nadmorski) okres między kontrolami należy skrócić do 3 lat ze względu na przyspieszoną korozję wszystkich metalowych elementów.

System mocowania paneli fotowoltaicznych na dachówce stanowi fundament całej instalacji PV od jakości jego wykonania zależy bezpieczeństwo użytkowania, szczelność dachu oraz długoterminowa wydajność energetyczna całego systemu. Inwestycja w sprawdzone komponenty i profesjonalny montaż zwraca się wielokrotnie w postaci unikniętych kosztów napraw przeciekającego dachu, wymiany uszkodzonych paneli oraz utraty produkcji energii spowodowanej luzowaniem się połączeń elektrycznych pod wpływem wibracji konstrukcji. Przed podjęciem decyzji o samodzielnym montażu warto dokładnie przeliczyć, czy oszczędność na robociźnie nie zostanie zniwelowana przez błędy wykonawcze, których konsekwencje ujawnią się dopiero po latach.
