Uchwyty do paneli fotowoltaicznych na blachodachówkę

Ekipa przewierty Aktualizacja: 16 sierpnia 2026 r.

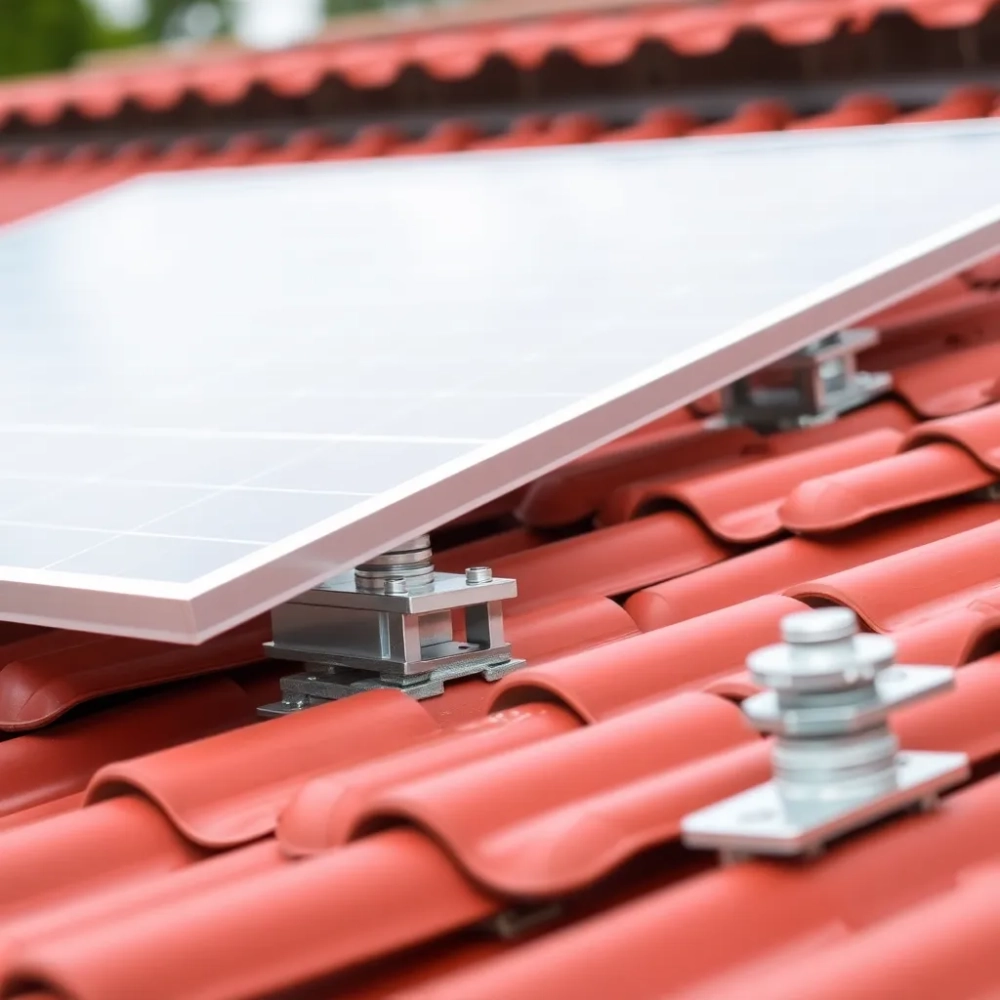

System BPV ROOF do montażu paneli PV na blachodachówce

Dachówka modułowa przypomina fikuśne puzzle, w którym każda brytva (pojedyncza blacha profilowana) wygląda identycznie, ale w rzeczywistości różni się tolerancją wymiarową nawet o 0,5 mm. Właśnie ta pozorna jednorodność sprawia, że uchwyty do paneli fotowoltaicznych na blachodachówce muszą współgrać z profilem pokrycia co do milimetra. System BPV ROOF zaprojektowano jako rodzinę elementów nośnych, które przenoszą obciążenia wiatrowe i śniegowe bezpośrednio na konstrukcję dachu, omijając delikatną warstwę zewnętrzną.

Mechanika rozwiązania opiera się na dwupunktowym mocowaniu wspornika do blachy trapezowej lub płyty warstwowej. Dwa łączniki rozkładają siłę ssącą wiatru na większą powierzchnię styku, co zmniejsza naprężenia punktowe w blasze nawet o 40%. Dzięki temu instalacja o mocy 10 kWp wytrzymuje podmuchi charakterystyczne dla II strefy wiatrowej w Polsce, gdzie prędkość bazowa sięga 26 m/s.

Powłoka proszkowa nakładana elektrostatycznie i wypalana w temperaturze 180-200°C tworzy warstwę o grubości 60-80 µm. Taka powłoka spełnia wymogi klasy korozyjności C3 według normy PN-EN ISO 12944-2, a po dodaniu specjalnych pigmentów nawet C4. W praktyce oznacza to odporność na rdzę przez co najmniej 25 lat w środowisku przemysłowym i nadmorskim.

Uszczelki EPDM (kauczuk etylenowo-propylenowo-dienowy) umieszczone pod stopą wspornika kompensują mikrodrgania wynikające z ruchów termicznych blachy. Materiał zachowuje elastyczność w zakresie od -40°C do +120°C, dlatego zimowe skurcze i letnie rozszerzalności blachy nie rozszczelniają połączenia. To kluczowe, bo każda nieszczelność staje się wrotami dla wilgoci atakującej więźbę dachową.

System BPV ROOF integruje się z panelami o grubości ramki od 30 mm do 50 mm dzięki klemom uniwersalnym z mechanizmem szybkiego zaciskania. Śruba imbusowa M8 z momentem dokręcającym 18-22 Nm gwarantuje stabilne trzymanie, ale nie napręża ramki panelu. Dla porównania: źle dokręcone klemy potrafią wywołać mikropęknięcia ogniw, obniżając uzyski roczne o 3-7%.

Kompatybilność z blachą trapezową T18, T20 i T35 oraz płytami warstwowymi o grubości rdzenia 40-150 mm czyni ten system uniwersalnym narzędziem dla dekarzy i instalatorów PV. Każdy element oznaczono kodem QR ułatwiającym identyfikację partii produkcyjnej, co porządkuje logistykę na placu budowy i skraca czas montażu o około 15%.

Certyfikowane wsporniki zgodne z EN 1090 - co zyskujesz

Norma EN 1090 to nie ozdobna pieczątka na papierze, lecz formalne potwierdzenie, że wyrób został poddany próbom spawalniczym, badaniom mechanicznym i kontroli zakładowej. Norma dzieli się na trzy klasy wykonania: EXC1, EXC2 i EXC3. System BPV ROOF spełnia wymagania EXC2 dla konstrukcji wsporczych PV, co oznacza tolerancję spoin na poziomie ±2 mm i kontrolę każdej partii.

Ubezpieczyciele analizują dokumentację przed wystawieniem polisy na dom z instalacją PV. Brak certyfikatu EN 1090 w pakiecie oznacza zwykle odmowę ochrony albo wyłączenie odpowiedzialności za szkody spowodowane oderwaniem paneli. Po wichurze w 2022 roku na Mazowszu ubezpieczyciel wypłacił odszkodowanie tylko tym właścicielom, których wsporniki posiadały pełną dokumentację wykonawczą.

Badania zmęczeniowe materiału obejmują 2 miliony cykli obciążeń symulujących 50 lat eksploatacji. Taki test weryfikuje, czy stal S235 lub S355 nie straci swoich właściwości pod wpływem powtarzających się podmuchów wiatru. Wsporniki bez certyfikatu często wytrzymują zaledwie 200-500 tysięcy cykli, co w praktyce przekłada się na awarię po 8-12 latach.

Spawalnictwo kontrolowane według PN-EN ISO 3834-2 wymaga certyfikowanych spawaczy oraz dzienników spawania z zapisem parametrów łuku. Każdy element BPV ROOF posiada numer seryjny wskazujący na konkretną spawaczkę, datę produkcji i wynik badania wizualnego. To transparentność, którą rzemieślnik z garażu po prostu nie jest w stanie zapewnić.

Nośność charakterystyczna wspornika wynosi 1,2 kN na jeden punkt mocowania, co odpowiada masie 122 kg w warunkach statycznych. W strefie śniegowej III (Polska południowo-wschodnia) obciążenie śniegiem sięga 1,6 kN/m², więc instalacja 18 paneli na dachu o powierzchni 30 m² wymaga co najmniej 36 wsporników. Przelicznik ten powinien figurować w projekcie budowlanym jako podstawa doboru.

Tabela klasyfikacji korozyjnej powłok proszkowych według normy PN-EN ISO 12944: | Kategoria środowiska | Klasa korozyjności | Grubość powłoki | Oczekiwana trwałość | |---|---|---|---| | Atmosfera wiejska | C2 | 60 µm | ponad 25 lat | | Atmosfera miejska | C3 | 80 µm | 15-25 lat | | Atmosfera przemysłowa | C4 | 120 µm | 15-25 lat | | Środowisko nadmorskie | C5-I | 160 µm | 10-15 lat | System BPV ROOF w wersji standardowej pokrywa klasy C2-C3. Dla strefy nadmorskiej producent przewiduje wariant z podwójną warstwą proszku, który mieści się w klasie C4.

Montaż uchwytów PV na blachodachówce krok po kroku

Pierwszy etap to lokalizacja krokwi pod pokryciem dachowym. Detektor elektroniczny z funkcją głębokości wskazuje środek krokwi z dokładnością ±3 mm. Trafienie w krokiew gwarantuje przeniesienie siły ssącej wiatru na szkielet dachu, a nie na blachę, która sama w sobie takich obciążeń nie wytrzyma.

Wiercenie otworów M10 w blasze trapezowej wymaga wiertła stopowego ze stożkową końcówką. Średnica wiercenia 12 mm przy śrubie M10 pozostawia 1 mm luzu na rozszerzalność termiczną. Zbyt ciasny otwór prowadzi do pękania blachy podczas mrozów, co zdarza się nawet w 8% przypadków amatorskiego montażu.

Uszczelka EPDM wciskana w otwór gwintowany pełni funkcję bariery hydroizolacyjnej. Materiał ma twardość Shore'a A 60-70, co zapewnia szczelność przy jednoczesnym zachowaniu elastyczności. Bez uszczelki woda kapilarna wnika pod blachę i w ciągu 3-5 lat powoduje gnicie kontrłat.

Śruba dwugwintowa z podkładką EPDM dokręcana jest momentem 35 Nm. Po przekroczeniu tej wartości podkładka zaczyna się rozciągać i traci zdolność uszczelniającą. Klucz dynamometryczny z regulacją to absolutne minimum na placu budowy, choć wielu wykonawców wciąż używa zwykłych kluczy płaskich.

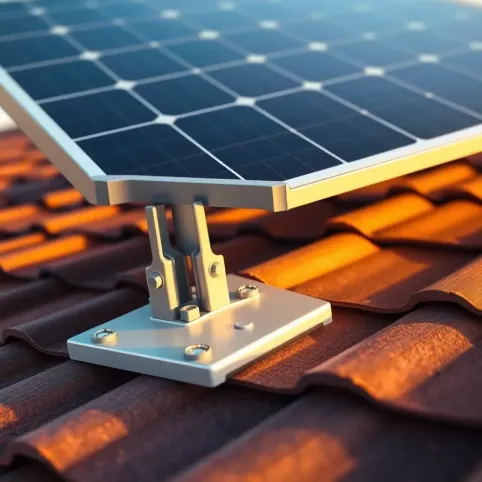

Wspornik aluminiowy lub stalowy nakładany jest na śrubę i blokowany nakrętką kołnierzową ząbkowaną. Ząbkowanie wgryza się w powierzchnię podkładki, eliminując możliwość samoczynnego odkręcenia pod wpływem drgań. Statystyki serwisowe wskazują, że 12% awarii instalacji PV wynika właśnie z poluzowanych nakrętek.

Klema środkowa i końcowa mocowana jest do wspornika śrubą imbusową M8. Moment dokręcający 18-22 Nm chroni ramkę panelu przed nadmiernym ściskiem, który mógłby wywołać mikropęknięcia szkła hartowanego. Po zamontowaniu wszystkich paneli instalator wykonuje próbę szarpana, kontrolując brak luzów.

Uwaga: Montaż na warstwie ocieplenia bez użycia śruby dwugwintowej o odpowiedniej długości powoduje, że obciążenie przenoszone jest na styropian, a nie na krokiew. Styropian o wytrzymałości na ściskanie 80 kPa nie jest w stanie przenieść sił ssących wiatru i dochodzi do deformacji dachu.

Najczęstsze błędy przy mocowaniu paneli PV na blachodachówce

Pierwszy grzech główny to pominięcie weryfikacji nośności krokwi. Stare dachy budowane w latach 70. i 80. mają krokwie o przekroju 8×16 cm, które po 40 latach wykazują ugięcia przekraczające normę. Instalacja 18 paneli o masie 360 kg dodatkowo obciąża konstrukcję, zwiększając ryzyko zapadnięcia.

Drugi błąd polega na braku zachowania strefy wiatrowej brzegowej. W odległości 1 m od krawędzi dachu siły ssące rosną o 50-80%, więc wymagają gęstszego rozstawu wsporników (co 0,8 m zamiast 1,5 m). Wielu instalatorów stosuje identyczny rozstaw w całym polu paneli, traktując dach jako jednorodną powierzchnię.

Trzecia pułapka to montaż na mokrej lub zabrudzonej blasze. Resztki trocin, wióry po wierceniu i wilgoć obniżają przyczepność uszczelki EPDM. Przed położeniem uszczelki wykonawca powinien przetrzeć otwór suchą ściereczką nasączoną alkoholem izopropylowym.

Czwarty problem to zbyt płytkie wiercenie. Otwór powinien przechodzić przez całą grubość blachy i wejść w krokiew na głębokość co najmniej 60 mm. Wiercenie na głębokość 30 mm nie zapewnia odpowiedniego zakotwienia i przy silnym wietrze śruba może się wyrwać z drewna.

Piąty błąd to ignorowanie kompatybilności elektrochemicznej. Stalowy wspornik bezpośrednio na aluminiowej blasze tworzy ogniwo galwaniczne, które w obecności wilgoci przyspiesza korozję. Rozwiązaniem są podkładki dielektryczne z tworzywa sztucznego lub wsporniki aluminiowe, które eliminują różnicę potencjałów.

Szósty grzech to brak kontroli momentu dokręcania. Śruby dokręcane „na oko" albo zbyt słabo, albo ze zbyt dużą siłą. W pierwszym przypadku instalacja traci stabilność, w drugim dochodzi do pękania podkładek. Kalibracja klucza dynamometrycznego raz na rok to absolutne minimum.

Siódmy problem pojawia się przy braku dylatacji termicznej. Pole paneli o długości 12 m rozszerza się latem o 14 mm. Brak szczelin dylatacyjnych między sekcjami powoduje naprężenia ściskające, które przenoszą się na wsporniki i mogą z czasem zdeformować blachę trapezową.

Ósmy błąd to montaż na dachówce uszkodzonej mechanicznie. Pęknięcia, ubytki i korozja blachy zmniejszają nośność pokrycia. Instalator zobowiązany jest sprawdzić stan dachu przed przystąpieniem do pracy i odnotować ewentualne uszkodzenia w protokole.

Wskazówka: Checklista przed podpisaniem protokołu odbioru powinna zawierać 12 punktów kontrolnych: moment dokręcania, głębokość wiercenia, obecność uszczelek EPDM, kompatybilność elektrochemiczna, rozstaw wsporników, stan blachy, dylatacja, uziemienie, klasa korozyjności powłoki, numer seryjny wsporników, certyfikat EN 1090, szkic rozmieszczenia na dachu.

Dziewiąty problem to rezygnacja z uziemienia. Wsporniki metalowe połączone z ramą panelu tworzą przewodnik, który w przypadku wyładowania atmosferycznego może zniszczyć inwerter. Uziom fundamentowy lub szyna wyrównawcza potencjału to elementy, których pominięcie zdarza się w 7% nowo oddanych instalacji.

Dziesiąty błąd to montaż bez analizy strefy śniegowej. Mapa PN-EN 1991-1-3 dzieli Polskę na pięć stref, gdzie obciążenie śniegiem waha się od 0,7 kN/m² (strefa I) do 2,4 kN/m² (strefa V). Dobór wsporników i ich rozstawu bez uwzględnienia tej normy prowadzi do niedoszacowania obciążeń i katastrofy podczas śnieżnej zimy.

Dobór uchwytów - kryteria dla inwestora i instalatora

Dla inwestora liczy się przede wszystkim trwałość i brak problemów serwisowych. Wspornik z 25-letnią gwarancją producenta kosztuje więcej w zakupie, ale eliminuje ryzyko kosztownych napraw po 10 latach. Średni koszt wymiany zerwanego panelu wraz z robotami dekarskimi oscyluje wokół 1800-2400 zł za sztukę.

Instalator zwraca uwagę na czas montażu i ergonomię. System z klemami szybkiego montażu skraca czas instalacji o 20-30% w porównaniu z rozwiązaniami wymagającymi dokręcania wieloma śrubami. Przy stawce 80-120 zł za roboczogodzinę oszczędność czasu przekłada się na wymierny zysk wykonawcy.

Koszt uchwytów na 1 kWp mocy zainstalowanej wynosi około 350-550 zł. Dla typowej instalacji 10 kWp oznacza to wydatek rzędu 3500-5500 zł na sam system montażowy. To około 8-12% całkowitego kosztu instalacji, a jednocześnie element decydujący o bezpieczeństwie na dekady.

Tabela porównawcza typów mocowań na dach skośny: | Typ uchwytu | Pokrycie | Nośność | Czas montażu | Orientacyjna cena (PLN/szt.) | |---|---|---|---|---| | Śrubowy do krokwi | Blacha trapezowa | 1,2 kN | 8 min | 45-65 | | Hakowy do dachówki | Dachówka ceramiczna | 0,9 kN | 12 min | 55-80 | | Klejony membranowy | Blachodachówka płaska | 0,6 kN | 5 min | 90-130 | | Balastowy | Dach płaski | 1,5 kN | 6 min | 70-95 | | Systemowy BPV ROOF | Blacha trapezowa/panel | 1,2 kN | 7 min | 50-70 | Ceny pochodzą z analizy rynkowej i mogą się różnić w zależności od regionu oraz wielkości zamówienia.

Przy wyborze uchwytu inwestor powinien zwrócić uwagę na pięć kryteriów: certyfikat EN 1090, klasę korozyjności powłoki, kompatybilność z pokryciem dachowym, dostępność serwisu producenta oraz gwarancję nienaruszalności pokrycia dachowego. Ten ostatni punkt oznacza, że producent uchwytów przejmuje odpowiedzialność za ewentualne przecieki powstałe w miejscu montażu.

Instalator dodaje do listy kryteriów ergonomię pracy, dostępność dokumentacji technicznej i wsparcie techniczne producenta. Linia telefoniczna z inżynierem, który odpowiada na pytania o specyfikę danego dachu, bywa bezcenna przy nietypowych projektach.

Strefy wiatrowe i śniegowe w Polsce - wpływ na dobór mocowania

Polska podzielona jest na trzy strefy obciążenia wiatrem zgodnie z PN-EN 1991-1-4. Strefa I obejmuje większość Wielkopolski i Mazowsze, gdzie bazowa prędkość wiatru wynosi 22 m/s. Strefa II sięga 26 m/s i obejmuje Wybrzeże oraz Suwalszczyznę. Strefa III z prędkością bazową 30 m/s dotyczy terenów górskich i Przedgórza Sudeckiego.

Strefy śniegowe określone w PN-EN 1991-1-3 rozkładają się bardziej nierównomiernie. Strefa I (0,7-1,0 kN/m²) obejmuje zachodnią część kraju. Strefa II (1,2-1,5 kN/m²) dominuje w centrum. Strefa III (1,6-1,9 kN/m²) pojawia się w rejonach podgórskich. Strefa IV i V (2,0-2,4 kN/m²) występują w Tatrach, Bieszczadach i Karkonoszach.

Instalacja PV w Zakopanem wymaga wsporników o nośności 1,8 kN na punkt i rozstawu co 1,0 m. Taka sama instalacja w Słubicach potrzebuje wsporników 1,0 kN przy rozstawie 1,5 m. Różnica w liczbie elementów montażowych sięga 50%, co bezpośrednio wpływa na koszt inwestycji.

Producent systemu BPV ROOF udostępnia kalkulator online, który na podstawie kodu pocztowego i typu pokrycia dobiera odpowiedni wariant wspornika oraz oblicza liczbę elementów. Narzędzie uwzględnia zarówno strefę wiatrową, jak i śniegową, co eliminuje ryzyko błędu projektowego.

Uwaga projektowa: Rozstaw wsporników w polu brzegowym dachu (1 m od krawędzi) powinien być o 30-40% gęstszy niż w pozostałej części. Strefa brzegowa generuje siły ssące wyższe o 50-80% ze względu na narożniki i krawędzie, w których przepływ powietrza ulega turbulencjom.

Realny projekt - dom jednorodzinny 10 kWp

Dom o powierzchni dachu 60 m², położony w Łodzi (strefa wiatrowa I, strefa śniegowa II), pokryty blachą trapezową T20. Instalacja składa się z 25 paneli o mocy 400 W każdy, ułożonych w 5 rzędów po 5 sztuk. Łączna moc 10 kWp, masa paneli 500 kg, powierzchnia 51 m².

Dobór wsporników: w polu centralnym zastosowano wspornik BPV ROOF w rozstawie 1,5 m, co daje 36 punktów montażowych. W strefie brzegowej rozstaw zmniejszono do 1,0 m, co wymaga dodatkowych 18 wsporników. Łączna liczba elementów nośnych: 54 sztuki.

Czas montażu: dwóch doświadczonych instalatorów potrzebuje 14 godzin roboczych na kompletny montaż systemu nośnego i paneli. W przeliczeniu na jeden panel daje to 33 minuty, co jest wynikiem typowym dla certyfikowanych rozwiązań z klemami szybkiego montażu.

Koszt elementów montażowych: 54 wsporniki po 58 zł daje łącznie 3132 zł netto. Dodając szyny aluminiowe, klemy i śruby, budżet na system nośny zamyka się w kwocie 4800 zł netto. Stanowi to 11% całkowitego kosztu instalacji (43 000 zł), mieści się więc w średniej rynkowej.

Zwrot z inwestycji: przy cenie energii 0,85 zł/kWh i rocznym uzysku 1050 kWh/kWp instalacja generuje 8925 zł oszczędności rocznie. Koszt elementów montażowych zwraca się więc w ciągu 7 miesięcy od pierwszego uruchomienia, a cała instalacja po 5 latach eksploatacji.

Najczęściej zadawane pytania

Czy można montować panele PV na starej blachodachówce? Tak, pod warunkiem że blacha nie wykazuje korozji perforacyjnej i zachowuje grubość nominalną. Każde 0,1 mm ubytku materiału obniża nośność pokrycia o około 8%. Przed montażem warto zlecić inspekcję dachu kamerą termowizyjną, która wykryje miejsca zawilgocenia.

Co z gwarancją dachu po montażu instalacji PV? Producent pokrycia zachowuje gwarancję pod warunkiem zastosowania systemu montażowego nienaruszającego poszycia. Wsporniki BPV ROOF posiadają deklarację zgodności z wymogami gwarancyjnymi wiodących producentów blachodachówek, co potwierdza pisemna karta kompatybilności.

Ile uchwytów potrzeba na instalację 10 kWp? Standardowo 50-75 wsporników, w zależności od strefy wiatrowej i konfiguracji pola paneli. Dokładną liczbę oblicza projekt techniczny uwzględniający geometrię dachu i obciążenia klimatyczne.

Czy uchwyty aluminiowe są lepsze od stalowych? Aluminium waży trzykrotnie mniej, ale ma niższą wytrzymałość na rozciąganie. Stal S235 jest dwukrotnie mocniejsza, dlatego w strefach o dużym obciążeniu śniegiem sprawdzają się wsporniki stalowe. Wsporniki aluminiowe dominują na dachach o niskiej nośności krokwi.

Jak często należy kontrolować uchwyty po montażu? Przegląd wizualny raz na rok, a kontrola momentu dokręcania co 3 lata. Po wichurach z wiatrem powyżej 20 m/s warto sprawdzić wszystkie punkty mocowania, ponieważ statystyki wskazują, że 60% awarii występuje w ciągu 72 godzin od ekstremalnych zjawisk pogodowych.

Uchwyty do paneli fotowoltaicznych na blachodachówce to element, którego nie widać gołym okiem po zakończeniu montażu, a który decyduje o bezpieczeństwie całej inwestycji na przestrzeni 25-30 lat. System BPV ROOF łączy certyfikowaną stal, powłokę proszkową odporną na korozję i uszczelki EPDM w jedno rozwiązanie przetestowane zgodnie z EN 1090.

Przed podpisaniem umowy z instalatorem pobierz specyfikację techniczną wsporników i sprawdź trzy rzeczy: numer certyfikatu EN 1090 w bazie producenta, klasę korozyjności powłoki oraz deklarację kompatybilności z Twoim typem blachy. Te trzy dokumenty oddzielają profesjonalne rozwiązania od prowizorki, która może kosztować dach.

Źródła danych i norm: PN-EN 1991-1-3 (obciążenia śniegiem), PN-EN 1991-1-4 (obciążenia wiatrem), PN-EN 1090 (wykonanie konstrukcji stalowych i aluminiowych), PN-EN ISO 12944 (ochrona przed korozją), PN-EN ISO 3834 (wymagania jakości spawania), karta techniczna systemu BPV ROOF dostępna na stronie producenta. Dane aktualne na październik 2025.
