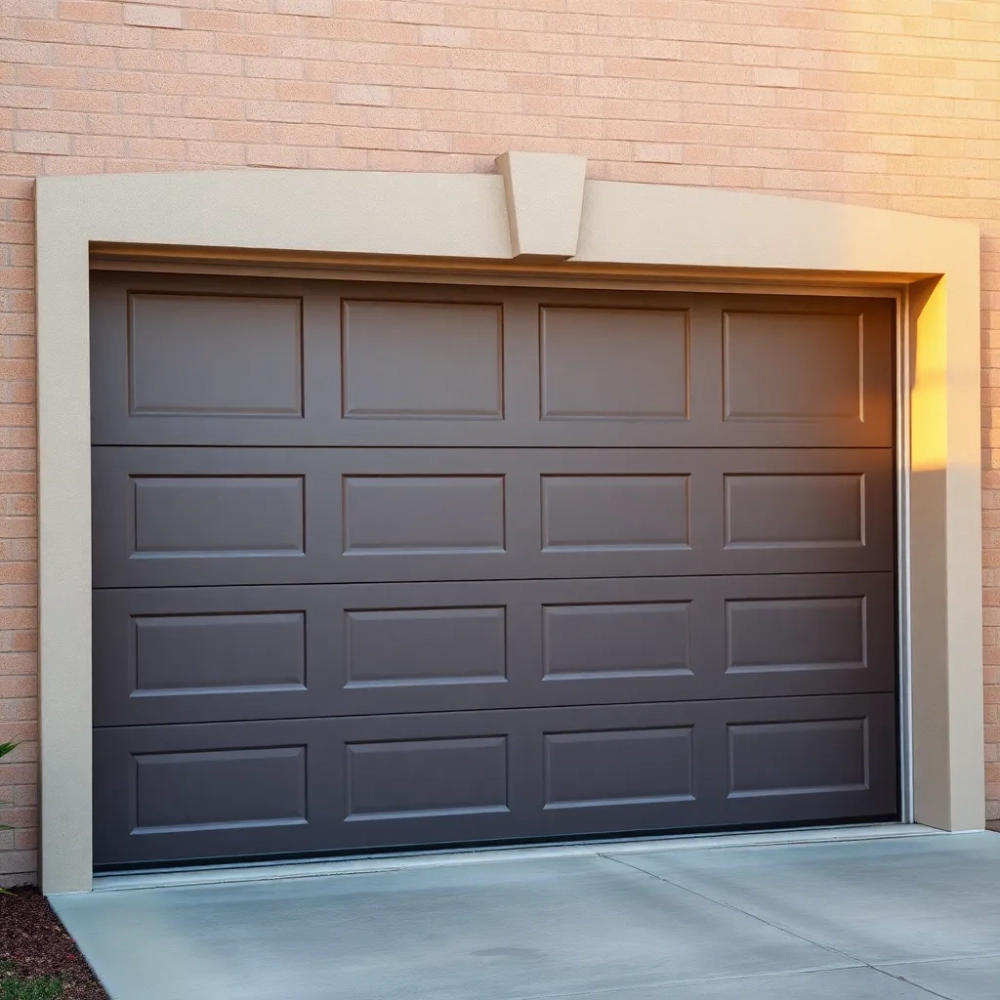

Montaż bramy garażowej panelowej krok po kroku bez reklamacji

Krzywe nadproże, źle dobrana szyna, brak kołków rozporowych w zestawie. Te trzy rzeczy powodują dziewięćdziesiąt procent reklamacji przy bramach segmentowych i kosztują ekipę pół dnia pracy oraz utratę gwarancji producenta. Prawidłowy montaż bramy garażowej panelowej zaczyna się na długo przed pierwszym wkrętem. Poniżej procedura, która sprawdza się w polskich warunkach budowlanych, bez względu na to, czy stawiasz garaż przy domu jednorodzinnym, czy montujesz segment w hali warsztatowej.

• Pomiar otworu pod bramę panelową bez poprawek
• Montaż prowadnic, wału i paneli krok po kroku
• Podłączenie napędu i pierwsze uruchomienie bramy
• Najczęstsze błędy przy montażu bramy panelowej
• Różnice między systemami prowadnic producentów
• Checklisty narzędziowe
• FAQ

Pomiar otworu pod bramę panelową bez poprawek

Pomiar to jedyny etap, którego nie da się poprawić po zakupie. Błąd dwóch centymetrów w nadprożu oznacza wymianę całego zestawu prowadnic, bo skrzydło będzie ocierało o sufit przy każdym cyklu otwarcia.

Mierzysz pięć wartości. Szerokość otworu w świetle, mierzona w trzech punktach: góra, środek, dół, bo wiązanie muru rzadko bywa idealnie pionowe. Wysokość od progu do lica nadproża, z uwzględnieniem planowanego ocieplenia styropianem lub wełną. Głębokość garażu, ponieważ szyny prowadzące potrzebują minimum 3,7 m dla standardowej wysokości 2 m. Węgarki, czyli odległość od muru do wewnętrznej krawędzi ościeży, w obu bokach, asymetrycznie jeśli ściana nie stoi idealnie. Wreszcie nadproże, mierzone od lica gotowej ściany do sufitu, z marginesem na podwieszany sufit, który potrafi zjeść nawet 25 cm.

Przy pracach wykończeniowych trzeba uwzględnić grubość planowanej warstwy. Tynk cementowo-wapienny zabiera od 15 do 20 mm, suchy tynk na płycie g-k to dodatkowe 12,5 mm, ocieplenie elewacji to kolejne 80-150 mm. Brama trafia na budowę zwykle po tynkach, ale przed ociepleniem, więc do wymiaru w świetle surowym dodajesz okładzinę ściany wewnętrznej i odejmujesz zewnętrzną. Producenci podają to w kartach pomiarowych z dokładnością do milimetra.

Najwygodniej pracować poziomicą laserową krzyżową, bo rzutuje jednocześnie pion i poziom na wszystkie cztery ściany. Ustawiasz ją na środku otworu, odczytujesz różnice w trzech punktach, zapisujesz w formularzu pomiarowym. Ręczna poziomica wodna działa, ale wymaga dwóch osób i trzykrotnie dłuższego czasu. Tolerancja odchylenia nie powinna przekraczać 5 mm na metr bieżący ściany.

Jeżeli wynik różni się od karty pomiarowej producenta o więcej niż deklarowany zakres tolerancji, montaż trzeba odłożyć do wykończenia wnęki. Próba wyrównywania podkładkami pod prowadnicą kończy się skrzypieniem, a po sezonie zimowym pęknięciem mocowania.

Checklist pomiarowy wygląda tak: szerokość w świetle (trzy pomiary), wysokość od posadzki do nadproża, głębokość garażu z uwzględnieniem promienia skrajni sufitowej, węgarki boczne z obu stron, kąt prosty narożników (przekątne powinny być równe). Bez tych pięciu pozycji nie ruszasz dalej.

Przy bramach z napędem trzeba zostawić dodatkowo doprowadzenie zasilania 230 V w odległości maksymalnie 1,5 m od osi wału. Kabel układasz w peszelu podtynkowym jeszcze przed montażem prowadnic, bo później dostęp do stropu bywa mocno ograniczony.

Montaż prowadnic, wału i paneli krok po kroku

Zanim odkręcisz pierwszy element zestawu, rozpakuj wszystko i rozłóż na posadzce. Porównaj liczbę rolek, zawiasów, paneli, śrub, sprężyn i uszczelek z listem przewozowym. Brak kołków rozporowych do ściany to najczęstsza niespodzianka, dlatego dokup je z zapasem: minimum osiem sztuk na każdą stronę prowadnicy, rozmiar 10 × 100 mm, do betonu komórkowego 10 × 120 mm.

Prowadnice pionowe

Zaczynasz od prowadnic pionowych, bo to one definiują płaszczyznę ruchu całego skrzydła. Każdą szynę ustawiasz w odległości równej połowie szerokości panela od osi otworu, mierząc od wewnętrznej krawędzi szyny, a nie od osi otworu. Prowadnica musi przylegać do ściany na całej wysokości, inaczej panel zacznie się klinować po kilku tygodniach eksploatacji.

Mocowanie zaczynasz od góry, gdzie obciążenie jest największe z powodu momentu obrotowego od sprężyny. Kołki wkręcasz co około 40 cm, w mur z cegły pełnej bez problemu, w beton komórkowy koniecznie z użyciem kołków dedykowanych do podłoży miękkich. Przy ścianie trójwarstwowej z ociepleniem musisz zastosować kotwy przelotowe, bo standardowy kołek nie utrzyma siły wyrywającej.

Wał i sprężyny

Wał ze sprężynami skręcanymi przychodzi zwykle wstępnie zmontowany, co skraca robotę o 40 minut. Sprawdzasz napięcie sprężyn zgodnie z tabliczką znamionową na bębnie, zbyt mocne skręcenie powoduje gwałtowne otwieranie, za słabe zostawia bramę opadającą przy podnoszeniu ręcznym. Bębny linowe montujesz tak, by linki schodziły swobodnie bez ocierania o ścianę bębna.

Belka dystansowa łączy oba końce wału przez łożyska i utrzymuje geometrię całego zespołu. Bez niej wał zaczyna się uginać po kilkuset cyklach otwarcia, a pierwszym objawem jest trzask w narożniku przy podnoszeniu.

Prowadnice poziome i panele

Prowadnice poziome łączysz z pionowymi za pomocą łączników kątowych, regulując poziom w dwóch kierunkach. Przekątna każdej ramy powinna być identyczna, inaczej panel dolny zacznie sunąć w bok zamiast prosto w górę. Montaż paneli zaczynasz od dolnego, uszczelka dolna musi przylegać do progu na całej szerokości, bo w przeciwnym razie woda i śnieg przedostają się do wnętrza garażu.

Przy każdym panelu montujesz rolki, zawiasy boczne, linki stalowe i rolki górne w kolejności pokazanej w instrukcji producenta. Rolka górna wchodzi w prowadnicę poziomą z lekkim oporem, jeśli trzeba ją wbijać młotkiem, znaczy, że prowadnica jest źle ustawiona. Moment dokręcania śrub rolki wynosi zwykle 18-22 Nm, śruby zawiasów 35-40 Nm. Przekroczenie wartości ścina gwint lub deformuje płaskownik zawiasu.

Torebkę z drobnicą (nakrętki, podkładki, zawleczki) trzymaj w misce magnetycznej. Na budowie znikają w kurzu w ciągu minuty, a bez jednej podkładki spring washer cały węzeł zaczyna luzować się po miesiącu.

Uszczelki i regulacja

Uszczelka górna na ostatnim panelu musi dolegać do nadproża z ugięciem około 10 mm w stanie spoczynku. Bez tej rezerwy pierwsza większa wichura wygina uszczelkę na stałe i powstaje mostek termiczny. Szczotka dolna przy posadzce regulowana jest śrubami przy progach, docisk dobierasz tak, by palec przesuwał się pod uszczelką z wyczuwalnym oporem.

Podłączenie napędu i pierwsze uruchomienie bramy

Napęd montujesz dopiero po zakończeniu prac wykończeniowych wewnątrz garażu. Kurz z tynków i pył z wylewki potrafi zasiąć w przekładni łańcuchowej w ciągu jednego dnia, dlatego montaż napędu na końcu to jedyna sensowna kolejność.

Szyna napędu łączy się z wózkiem na panelu górnym za pomocą specjalnego łącznika, producent zawsze oznacza ten punkt niebieską lub żółtą etykietą. Łańcuch lub pasek zębaty napina się po obu stronach szyny w taki sposób, by wózek mógł się przesuwać bez szarpania. Zbyt luźny łańcuch spada z zębatki pod obciążeniem, zbyt napięty przyspiesza zużycie łożysk.

Instrukcja producenta automatu bywa sprzeczna z intuicją. Czujniki krańcowe ustawia się metodą prób, nie z pierwszego podejścia. Poświęć na to dwadzieścia minut, nie dwie.

Fotokomórki bezpieczeństwa umieszczasz na wysokości 100 mm od posadzki po obu stronach otworu. To wymóg normy PN-EN 12604 dla bram z napędem, brak fotokomórek oznacza niezgodność z deklaracją zgodności producenta.

Przed pierwszym uruchomieniem wykonaj test ręcznego podniesienia bramy. Powinna ruszać się pod naciskiem około 10-15 kg, jeśli idzie ciężej, sprężyny są źle skręcone. Napęd uruchamiasz dopiero wtedy, gdy potwierdzisz płynność ręcznego ruchu, inaczej automat szarpie przy każdym cyklu i skraca żywotność przekładni.

Programowanie pilota, ustawianie siły ciągu, kalibracja krańcówek to etapy ściśle opisane w instrukcji producenta. Nie ma tu uniwersalnej procedury, każda seria napędów ma własny algorytm uczenia się. Po zakończeniu montażu wykonaj serię testów bezpieczeństwa. Przerwanie wiązki fotokomórki w trakcie zamykania musi natychmiast zatrzymać i cofnąć skrzydło. Dotknięcie listwy krawędziowej zamykającej w dolnym panelu daje ten sam efekt. Brama powinna cofnąć się po napotkaniu oporu 20 kg w kierunku zamykania.

Najczęstsze błędy przy montażu bramy panelowej

Siedem konkretnych błędów, które widywałem przy odbiorach technicznych, w kolejności częstotliwości występowania.

1. Montaż bez sprawdzenia poziomu gotowej posadzki. Krzywa wylewka powoduje klinowanie się panela dolnego w prowadnicy, kiedy szczotka dolna traci szczelność. Naprawa polega na demontażu progu i ponownym wyrównaniu posadzki, w praktyce oznacza kilka godzin pracy ekipy.

2. Pomijanie warstwy ocieplenia elewacji w obliczeniach. Brama trafia przed ociepleniem, ekipa monterska ustawia prowadnice w odległości x od lica surowego muru, po dołożeniu 15 cm styropianu szyna opiera się o ocieplenie i nie ma punktu mocowania. Jedyny ratunek to kotwy przelotowe przez całą grubość ściany.

3. Użycie kołków uniwersalnych do ściany z betonu komórkowego. Standardowy kołek rozporowy wyrywa się przy pierwszym silniejszym podmuchu wiatru, brama zaczyna drgać w prowadnicy, sprężyna traci napięcie. Rozwiązaniem są kołki dedykowane do AAC o długości min. 120 mm.

4. Zbyt mocne dokręcenie śrub rolek. Przekroczenie momentu 25 Nm prowadzi do zatarcia łożyska rolki po kilku tysiącach cykli. Objaw to stopniowo rosnący opór w jednym narożniku skrzydła.

5. Brak smarowania rolek i zawiasów. Bez smaru rolki stalowe pracują na sucho, pierwsza zima powoduje zamarznięcie kondensatu i skrzydło przestaje się ruszać. Smar silikonowy w sprayu wystarcza na półtora roku, smar grafitowy wytrzymuje trzy.

6. Niewłaściwe napięcie sprężyn skręcanych. Za mocne skręcenie powoduje gwałtowne otwieranie z uderzeniem w belkę górną, za słabe wymaga od napędu dużego momentu rozruchowego. Każdy obrót sprężyny odpowiada zmianie siły naciągu o około 30 N.

7. Pominięcie smarowania łańcucha napędu. Łańcuch bez filmu smarnego wydłuża się o 1-2% rocznie i przeskakuje zębatki. Smar łańcuchowy producent dostarcza razem z automatem, nakładaj go przy każdym przeglądzie.

Różnice między systemami prowadnic producentów

Czterech głównych producentów obecnych na polskim rynku stosuje różne systemy montażowe, choć podstawowe zasady fizyki ruchu panela są wspólne. Poniższa tabela porównuje najważniejsze różnice.

Różnice dotyczą głównie detali węzłów regulacyjnych i systemu mocowania sprężyn. Czas montażu różni się o półtorej godziny między najprostszym a najbardziej rozbudowanym systemem, ale jakość działania gotowej bramy pozostaje porównywalna. Kluczowe jest czytanie instrukcji producenta dla konkretnego modelu, bo nawet ta sama marka oferuje kilka generacji szyn różniących się detalami mocowania.

Checklisty narzędziowe

Do pomiaru

• Laser krzyżowy z detektorem lub poziomica wodna 10 m
• Miara zwijana 5 m
• Notes pomiarowy
• Ołówek do oznaczeń na ścianie

Do montażu

• Wiertarko-wkrętarka z udarem
• Zestaw wierteł do betonu 6, 8, 10, 12 mm
• Klucze imbusowe 4, 5, 6, 8 mm
• Klucz dynamometryczny 6-60 Nm
• Młotek 500 g
• Szczypce do sprężyn
• Drabinka aluminiowa 1,5 m
• Rękawice ochronne
• Okulary ochronne

FAQ

Ile trwa montaż bramy segmentowej? Dla jednej osoby bez doświadczenia to 8-12 godzin. Dla ekipy dwuosobowej z praktyką montażową 3,5-5 godzin. Przy bramie z napędem dochodzi dodatkowa godzina.

Czy do montażu potrzebuję pomocy drugiej osoby? Tak. Panele ważą od 8 do 12 kg, wał ze sprężynami od 25 do 40 kg. Samodzielne podnoszenie tych elementów grozi upadkiem lub uszkodzeniem paneli. Minimum dwie osoby, optymalnie trzy.

Co zrobić, gdy ściany nie są pionowe? Stosujesz podkładki dystansowe przy mocowaniu prowadnic, ale odchylenie nie powinno przekraczać 10 mm na metr. Przy większych krzywiznach konieczna jest korekta tynku lub montaż prowadnicy na dodatkowej ramie stalowej.

Czy bramę montować przed tynkami czy po tynkach? Po tynkach wewnętrznych, przed ociepleniem elewacji i przed wylewką posadzki. Kolejność taka wynika z faktu, że wymiar w świetle zmienia się po każdej warstwie wykończeniowej.

Jakie smary stosować przy konserwacji? Do rolek i zawiasów smar silikonowy w sprayu, do łańcucha napędu smar łańcuchowy z kroplomierzem, do sprężyn skręcanych smar grafitowy w paście. Olej maszynowy nadaje się wyłącznie do łożysk wału, nie do prowadnic.

Każdy etap powyżej możesz zrealizować samodzielnie, jeśli dysponujesz podstawowymi narzędziami i pomocnikiem do podnoszenia ciężkich elementów. Czas poświęcony na dokładny pomiar zwraca się trzykrotnie podczas właściwego montażu, a brak błędów oznacza brak reklamacji w pierwszych pięciu latach eksploatacji. Skorzystaj z konfiguratora bram, by dopasować wymiary i napęd do parametrów swojego garażu jeszcze przed złożeniem zamówienia.

Źródła danych: PN-EN 12604 dotycząca bezpieczeństwa bram, instrukcje montażowe producentów systemów bram segmentowych (strony producentów), dane techniczne z kart pomiarowych producentów.
