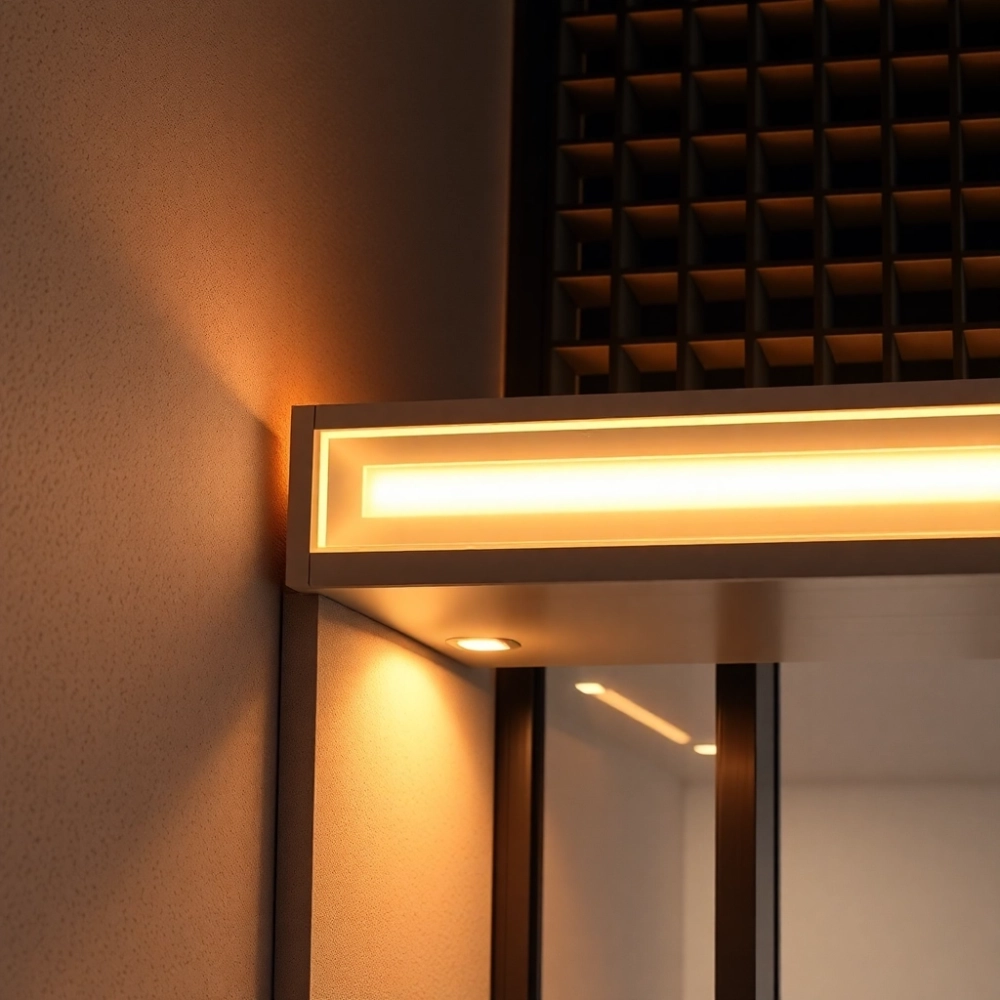

Profil LED do elewacji z siatką – trwały montaż bez pęknięć

Widoczna listwa LED potrafi zepsuć nawet najstaranniej zaprojektowaną elewację, a klasyczny montaż w tynku bez wzmocnienia kończy się rysami po pierwszej zimie. Właśnie dlatego powstał profil LED do elewacji z siatką, który łączy niewidoczną linię światła z odpornością na warunki atmosferyczne i ruchy podłoża. Poniżej znajdziesz konkretne parametry, kolejność prac oraz pułapki, na które natykają się wykonawcy przy pierwszym podejściu do tego typu opraw.

• Montaż profilu LED z siatką krok po kroku
• Dobór taśmy, klosza i zasilacza do profilu elewacyjnego
• Najczęstsze błędy przy montażu profilu LED na elewacji
• Porównanie z innymi profilami wpuszczanymi
• Checklist przed zakupem

Montaż profilu LED z siatką krok po kroku

Prace zaczynają się od precyzyjnego wyznaczenia linii światła, ponieważ zatopiony profil nie wybacza krzywizn. Najpierw na elewacji lub płycie gipsowo-kartonowej rysuje się oś przebiegu, uwzględniając odległość co najmniej 5 cm od narożników i dylatacji budynku. Cięcie szczeliny wykonuje się szlifierką kątową z tarczą do betonu lub nożem do G-K, dbając o to, by krawędzie były równe na całej długości. Zbyt szeroki rowek osłabia podłoże, zbyt wąski utrudnia osadzenie klosza i taśmy.

Profil aluminiowy wsuwa się w nacięcie razem z siatką zbrojącą z włókna szklanego, która pełni funkcję mostka pomiędzy warstwą wykończeniową a podłożem. Siatka rozkłada naprężenia termiczne, bo aluminium rozszerza się znacznie szybciej niż tynk czy gładź gipsowa, a różnica temperatur latem sięga 50°C między dniem a nocą. Bez tego wzmocnienia na styku pojawiają się mikropęknięcia, które po sezonie zamieniają się w widoczne rysy.

Kolejnym etapem jest zatopienie siatki w masie szpachlowej lub kleju do siatki elewacyjnej, zgodnie z technologią ETICS opisaną w instrukcjach ITB. Warstwa powinna zachodzić na profil minimum 2 cm z każdej strony, co zapewnia ciągłość zbrojenia elewacji. Po wyschnięciu pierwszej warstwy nakłada się drugą, wyrównując powierzchnię do lica ściany.

Taśmę LED o szerokości do 12 mm wkleja się dopiero po pełnym związaniu masy, czyli zwykle po 24 godzinach w temperaturze pokojowej. Przyspieszanie tego etapu grozi oderwaniem taśmy przy późniejszym demontażu klosza albo kondensacją wilgoci pod diodami. Profil musi pozostać suchy i czysty, a połączenia elektryczne wykonane zgodnie z PN-HD 60364, czyli normą dotyczącą instalacji elektrycznych niskiego napięcia.

Klosz BASIC w wersji przezroczystej lub mlecznej dociska się do profilu bez widocznych łączeń nawet na odcinku 20 m, pod warunkiem że odcinki są cięte pod kątem prostym i łączone na sucho. Na koniec całość szpachluje się i maluje, zostawiając jedynie wąską szczelinę świetlną o szerokości około 15 mm. Efekt przypomina szczelinę w murze, a nie zamontowaną oprawę oświetleniową.

Schemat warstw od zewnętrznej do wewnętrznej

Przy montażu na elewacji ocieplonej styropianem kolejność wygląda następująco: farba elewacyjna, tynk cienkowarstwowy, siatka zbrojąca zatopiona w kleju, profil aluminiowy, płyta styropianowa, ściana nośna. W zabudowie G-K schemat upraszcza się do: farba, gładź, siatka, profil, płyta gipsowo-kartonowa. Świadomość tej sekwencji pozwala uniknąć sytuacji, w której profil zostaje zamontowany w niewłaściwej warstwie i odpada przy malowaniu.

Dobór taśmy, klosza i zasilacza do profilu elewacyjnego

Taśma LED stanowi serce całej instalacji, dlatego jej wybór decyduje o jednolitości linii światła oraz trwałości. Do profilu o szerokości wewnętrznej 12 mm pasują wyłącznie paski o tej samej szerokości, a najlepsze efekty dają taśmy COB, w których diody pokryte są luminoforem w formie ciągłego paska. Technologia COB eliminuje widoczne punkty świetlne, bo chipy rozmieszczone są co ułamek milimetra, a luminofor wyrównuje strumień.

Klosz pełni podwójną rolę: chroni diody przed wilgocią i kurzem oraz rozprasza światło. Wersja przezroczysta przepuszcza około 90% strumienia, mleczna redukuje go do 60-70%, ale wygładza wszelkie nierówności. Na elewacjach sprawdza się klosz mleczny z filtrem UV, bo bez niego tworzywo żółknie po dwóch sezonach letnich. W suchych wnętrzach wystarczy wersja podstawowa, oznaczana jako BASIC.

Zasilacz dobiera się do mocy taśmy z marginesem 20%, ponieważ ciągła praca przy pełnym obciążeniu skraca żywotność kondensatorów. Dla taśmy 24V o poborze 14,4 W/m na odcinku 10 m potrzebny jest zasilacz minimum 173 W, czyli model 200 W. Przy napięciu 12V spadki napięcia na długich odcinkach są wyraźne, dlatego przy instalacjach powyżej 5 m lepiej pracować z wyższym napięciem albo zasilać taśmę z obu końców.

Zaślepki boczne zamykają profil od strony czołowej, chroniąc taśmę przed wodą i owadami. W warunkach zewnętrznych stosuje się zaślepki z uszczelką silikonową, bo zwykłe plastikowe wstawki przepuszczają wilgoć podczas deszczu naporowego. Każdy komplet powinien zawierać dwie sztuki, po jednej na każdy koniec odcinka.

Tabela kompatybilnych taśm COB

Tabela orientacyjnych cen zestawów

Najczęstsze błędy przy montażu profilu LED na elewacji

Pomijanie siatki zbrojącej to najczęstsza przyczyna reklamacji, ponieważ skurcz tynku i ruchy termiczne działają na aluminiowy profil jak nożycowy mechanizm. Po roku na powierzchni pojawiają się rysy przebiegające wzdłuż krawędzi listwy, a po dwóch latach fragmenty tynku zaczynają odpadać. Każdy profil wpuszczany w tynk zewnętrzny powinien mieć wtopioną siatkę z włókna szklanego o gramaturze minimum 145 g/m².

Zbyt głębokie zatopienie profilu poniżej lica elewacji sprawia, że klosz trudno wyjąć przy wymianie taśmy. Optymalna głębokość to 2-3 mm poniżej powierzchni wykończenia, czyli tyle, ile potrzebuje krawędź klosza, by licować z tynkiem.

Drugim błędem jest łączenie kloszy na zakładkę zamiast na styk czołowy, co skutkuje widocznymi przerwami w linii światła. Klosze BASIC projektowane są do łączenia suchego na odcinku do 20 m, ale pod warunkiem równego cięcia pod kątem prostym. Cięcie pod kątem lub łączenie na zakładkę tworzy ciemne punkty, szczególnie widoczne po zmroku.

Brak dylatacji przy ciągach dłuższych niż 5 m prowadzi do naprężeń, które w skrajnych przypadkach wyginają profil. Aluminium reaguje na temperaturę w zakresie 1 mm na metr przy różnicy 50°C, a na elewacji południowej takie różnice występują regularnie. Dylatację wykonuje się przez pozostawienie szczeliny 3-5 mm co 5 metrów i wypełnienie jej elastycznym kitem.

Taśma COB bez klosza mlecznego wygląda korzystnie tylko na krótkich odcinkach, do 1 m. Przy dłuższych liniach pojedyncze punkty diod stają się widoczne gołym okiem, nawet przy gęstości 240 LED/m. Klosz mleczny to nie ozdoba, lecz filtr wyrównujący strumień świetlny.

Ostatnią pułapką jest pomijanie mostka termicznego przy montażu na styropianie. Profil aluminiowy bez przekładki termoizolacyjnej staje się punktem przemarzania, a w skrajnych przypadkach mostem dla wilgoci kondensacyjnej. Rozwiązaniem jest podklejenie profilu od strony ściany paskiem XPS o grubości 5 mm, co zmniejsza straty ciepła i eliminuje ryzyko kondensacji.

Porównanie z innymi profilami wpuszczanymi

Na rynku istnieje kilka konstrukcji przeznaczonych do montażu w tynku lub zabudowie G-K, lecz różnią się one znacząco zastosowaniem. Poniższa tabela pokazuje, kiedy wybrać profil z siatką, a kiedy wystarczy wersja bez wzmocnienia lub model przeznaczony do schodów.

Profil z siatką wygrywa wszędzie tam, gdzie podłoże pracuje i gdzie liczy się odporność na rysy. W suchych wnętrzach z płyt G-K wystarczy wersja bez siatki, o ile linia światła nie przekracza 3 m. Model TRIO sprawdza się przy sufitach podwieszanych, gdzie potrzebne są trzy niezależne tory świetlne. KOZEL projektowany jest z myślą o schodach, więc jego kształt ułatwia odprowadzanie wody z podstopnic.

Checklist przed zakupem

• Zmierz długość linii świetlnej z zapasem 10% na cięcie.
• Sprawdź napięcie taśmy: 12V do 5 m, 24V powyżej 5 m.
• Wybierz klosz mleczny z filtrem UV przy montażu zewnętrznym.
• Dobierz zasilacz z marginesem 20% powyżej mocy taśmy.
• Zamów zaślepki z uszczelką silikonową do elewacji.
• Uwzględnij dylatacje co 5 m przy długich ciągach.

Profil LED do elewacji z siatką rozwiązuje konkretny problem: łączy minimalistyczną linię światła z odpornością na pękanie tynku i warunki atmosferyczne. Kluczem do trwałego efektu jest sekwencja montażu (szczelina, profil, siatka, szpachla, taśma, klosz) oraz dobór komponentów zgodnych z warunkami zewnętrznymi. Pominięcie siatki, zbyt głębokie zatopienie czy brak dylatacji to trzy najczęstsze przyczyny reklamacji, których łatwo uniknąć jeszcze przed pierwszym cięciem.

Przy planowaniu instalacji warto skonsultować projekt z elektrykiem, bo dobór zasilacza i zabezpieczeń różni się w zależności od długości taśmy oraz napięcia. Konfigurator profili pozwala dobrać profil, klosz i zaślepki w jednym zestawie, co skraca czas montażu i eliminuje ryzyko niedopasowania szerokości. Skorzystaj z niego przed złożeniem zamówienia, aby mieć pewność, że wszystkie elementy pasują do siebie wymiarami i klasą szczelności.

Źródła danych: ITB instrukcje technologii ETICS, PN-HD 60364 (instalacje elektryczne niskiego napięcia), materiały producentów systemów ociepleń. Aktualne informacje o parametrach profili aluminiowych oraz kloszach dostępne u dystrybutorów krajowych.
