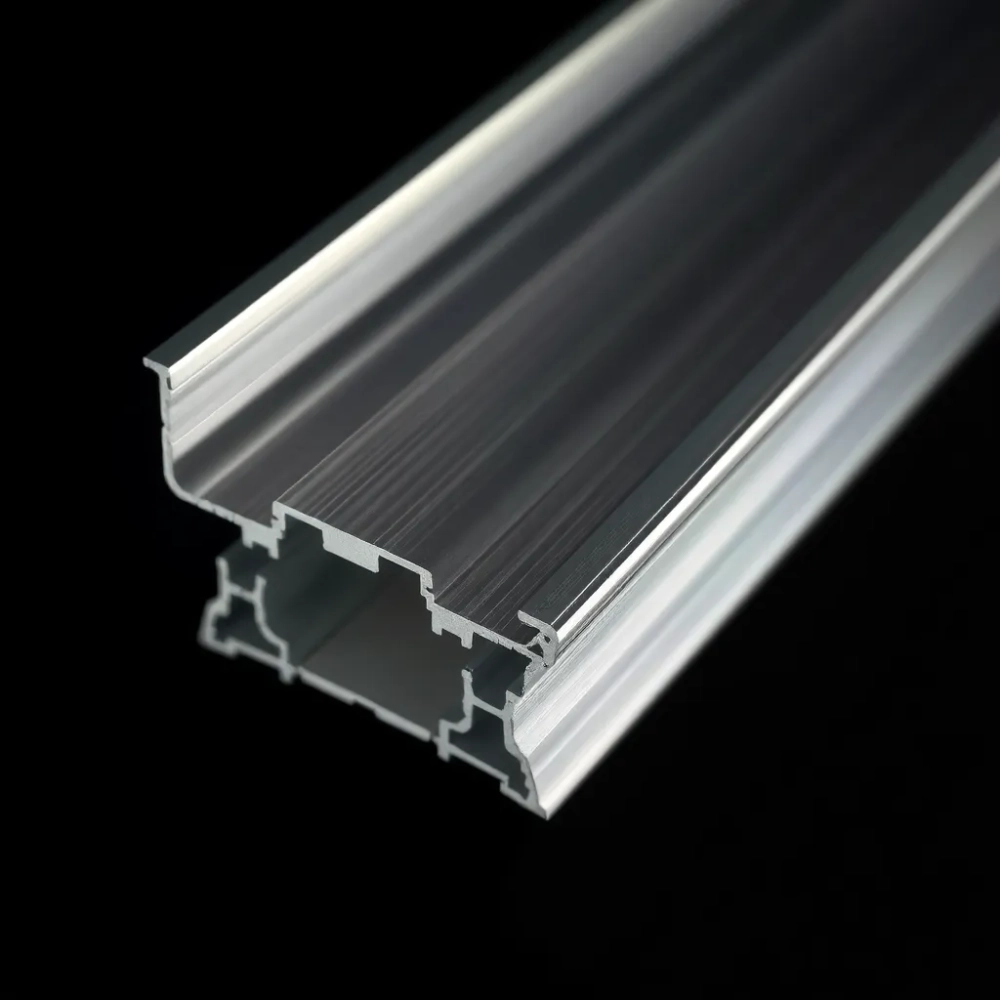

Aluminiowe profile montażowe do paneli PV – sprawdź wytrzymałość w 2026

Planując instalację fotowoltaiczną, łatwo skupić się na samych modułach i falownikach, pomijając element, od którego zależy stabilność całej konstrukcji przez dekady. Profile montażowe do paneli fotowoltaicznych to nie tylko metalowe listwy to precyzyjnie zaprojektowane systemy nośne, które muszą wytrzymać obciążenia wiatrem, zmienne warunki atmosferyczne i dziesięciolecia ekspozycji na promieniowanie UV. Wybór niewłaściwego rozwiązania oznacza ryzyko przecieków, korozji, a w skrajnych przypadkach zerwania modułów z dachu. Dlatego przed zakupem warto zrozumieć, co kryje się za specyfikacjami technicznymi i dlaczego aluminium zdominowało rynek konstrukcji fotowoltaicznych.

• Dlaczego aluminium to idealny materiał na profile montażowe?
• Wymiary i typy profili do instalacji fotowoltaicznych
• Jak dobrać profile do dachów i instalacji naziemnych?
• Profil montażowy do paneli fotowoltaicznych, Pytania i odpowiedzi

Dlaczego aluminium to idealny materiał na profile montażowe?

Aluminium należy do najczęściej występujących pierwiastków w skorupie ziemskiej, a jego unikalne właściwości sprawiają, żeprofile aluminiowe do paneli fotowoltaicznych stały się standardem w branży fotowoltaiki. Glin w czystej postaci tworzy na powierzchni cienką warstwę tlenku glinu (Al₂O₃), która działa jak naturalna bariera chroniąca przed dalszą korozją. Proces ten, nazywany pasywacją, zachodzi samoczynnie pod wpływem kontaktu z powietrzem nie trzeba malować ani nakładać dodatkowych powłok ochronnych. Profile montażowe do paneli fotowoltaicznych wykonane z aluminium potrafią przetrwać 30-40 lat na dachu bez widocznych śladów degradacji, co potwierdzają dekady stosowania tego metalu w produkcji rynien, ram okiennych i właśnie konstrukcji fotowoltaicznych.

Kombinacja niskiej gęstości z wysoką wytrzymałością na rozciąganie czyni z aluminium materiał idealny do zastosowań dachowych. Przy gęstości około 2,7 g/cm³ aluminium waży blisko trzykrotnie mniej niż stal, a jednocześnie osiąga wytrzymałość na rozciąganie rzędu 200-300 MPa po odpowiednim stopowaniu. Przekłada się to bezpośrednio na mniejsze obciążenie konstrukcji dachowej typowe rozpiętości między punktami mocowania sięgają 2-3 metrów bez nadmiernego ugięcia profili, co pozwala ograniczyć liczbę penetracji pokrycia dachowego do absolutnego minimum.

Współczynnik rozszerzalności termicznej aluminium wynosi około 23 × 10⁻⁶ na stopień Celsjusza jest to wartość wyższa niż w przypadku stali (około 12 × 10⁻⁶), co oznacza, że aluminiowe profile montażowe do paneli fotowoltaicznych reagują na zmiany temperatury intensywniej niż elementy stalowe. Projektując system, inżynierowie uwzględniają ten parametr, stosując kompensatory termiczne w połączeniach śrubowych i odpowiednie luzy montażowe. Zaniedbanie tego aspektu prowadzi do naprężeń w punktach mocowania, a te z kolei mogą skutkować przeciekami w miejscach przechodzenia przez pokrycie dachowe.

Sprawdź Profile do montażu paneli fotowoltaicznych na gruncie

Przewodność cieplna aluminium, wynosząca około 237 W/(m·K), znacząco przewyższa parametry stali (około 50 W/(m·K)). Choć może się to wydawać zaskakujące, wysoka przewodność termiczna aluminiowych szyn montażowych wspomaga odprowadzanie ciepła z spodu modułów fotowoltaicznych. Panele pracujące w niższej temperaturze osiągają wyższą sprawność konwersji energii, a więc generują więcej prądu różnica może sięgać kilku procent w porównaniu z instalacjami, gdzie przepływ ciepła jest ograniczony. Dla instalacji naziemnych, gdzie cyrkulacja powietrza za modułami jest lepsza niż na dachach, ma to szczególne znaczenie.

Temperaturę topnienia aluminium (około 660°C) można uznać za wystarczającą w kontekście pracy paneli fotowoltaicznych, które w normalnych warunkach osiągają maksymalnie 80-90°C na powierzchni ogniw. Profile montażowe do paneli fotowoltaicznych aluminiowych nie są zatem narażone na zagrożenie odkształceniem termicznym nawet podczas upalnych letnich dni, gdy moduły nagrzewają się do maksimum. Warto jednak pamiętać, że w przypadku pożaru konstrukcja aluminiowa straci nośność dopiero powyżej tej temperatury w przeciwieństwie do stali konstrukcyjnej, która zaczyna tracić wytrzymałość już od około 400°C.

Stopy aluminium z dodatkiem miedzi lub żelaza pozwalają uzyskać profile o zwiększonej wytrzymałości mechanicznej przy zachowaniu odporności korozyjnej. Miedź poprawia twardość i wytrzymałość na rozciąganie, choć nieco pogarsza odporność na korozję dlatego stopy te stosuje się głównie w aplikacjach wymagających maksymalnej nośności. Żelazo wprowadzane do stopów aluminium umożliwia produkcję profili o skomplikowanych przekrojach poprzez ekstruzję, co jest kluczowe dla kształtowników takich jak popularne wymiary 40x40 mm czy 80x40 mm wykorzystywane w konstrukcjach fotowoltaicznych.

Zobacz także Profil schodowy do paneli 8mm czarny

Wymiary i typy profili do instalacji fotowoltaicznych

Szerokość i wysokość przekroju poprzecznego determinują sztywność oraz nośność profilu montażowego do paneli fotowoltaicznych. Wymiar 40x40 mm to najczęściej spotykany standard w instalacjach domowych profil kwadratowy o boku czterdziestu milimetrów zapewnia wystarczającą sztywność przy obciążeniach typowych dla modułów montowanych na dachach skośnych i płaskich. Rozwiązanie to sprawdza się przy rozpiętościach między punktami mocowania do 2 metrów, gdzie wiatry i obciążenia śniegiem nie przekraczają wartości projektowych dla standardowych konstrukcji.

Przekrój 80x40 mm reprezentuje profil o wydłużonej szerokości przy zachowaniu tej samej wysokości kształtownik ten osiąga znacznie wyższą sztywność na zginanie w kierunku poziomym, co jest istotne przy łączeniu modułów w długie rzędy. Profile o wymiarach 80x40 mm aluminiowe do paneli fotowoltaicznych stosuje się w instalacjach komercyjnych, gdzie moduły montowane są w orientacji wschód-zachód na konstrukcjach rozległych hal przemysłowych lub farm fotowoltaicznych. Większa szerokość umożliwia również rozmieszczenie otworów montażowych w optymalnych odstępach, co upraszcza proces instalacji.

Długości profili montażowych do paneli fotowoltaicznych wahają się od kompaktowych odcinków 330 mm po długie szyny 6,21 m. Wymiar 2,50 m stanowi kompromis między łatwością transportu a liczbą połączeń listwy te mieszczą się w standardowych samochodach dostawczych i pozwalają na pokrycie znacznej powierzchni przy minimalnej liczbie łączeń. Wersja 3,30 m sprawdza się na dachach o większej rozpiętości, gdzie pozwala zredukować liczbę punktów mocowania do połowy w porównaniu z krótszymi odcinkami. Szyny 6,21 m wymagają wprawdzie specjalistycznego transportu, lecz eliminują połączenia na rozległych płaszczyznach dachowych, co zmniejsza ryzyko nieszczelności i przyspiesza montaż.

Podobny artykuł Profil do montażu paneli fotowoltaicznych

Wysokość profilu wynosząca 40 mm zapewnia odpowiedni prześwit między powierzchnią dachu a spodem modułów fotowoltaicznych. Przestrzeń ta umożliwia cyrkulację powietrza chłodzącego, wentylację okablowania i swobodne prowadzenie przewodów DC pod konstrukcją nośną. Przy profilach niższych niż 30 mm wentylacja staje się niewystarczająca, co prowadzi do podwyższonej temperatury pracy ogniw i spadku produkcji energii. Warto przy tym sprawdzić tolerancję wysokościową w specyfikacji technicznej profile aluminiowe do paneli fotowoltaicznych mogą mieć wysokość od 39 do 41 mm w zależności od producenta, a różnica ta wpływa na kompatybilność z zaciskami mocującymi.

Wyróżnia się trzy podstawowe typy profili montażowych do paneli fotowoltaicznych pod względem kształtu przekroju i przeznaczenia. Profile trapezoidalne, jak sama nazwa wskazuje, mają przekrój przypominający trapez ich kształt umożliwia mocowanie do blach trapezowych poprzez zaciski wkładane w zagłębienia profilu blaszanego dachu. Rozwiązanie to eliminuje konieczność wiercenia w blachodachówce i pozwala na szybki demontaż w razie potrzeby, co doceniają zarówno instalatorzy, jak i właściciele obiektów przemysłowych.

Profile młotkowe (młotkowy) wyposażone są w specjalny rowek w kształcie litery C, do którego wsuwa się elementy mocujące. System ten umożliwia regulację pozycji modułów nawet po wstępnym zamocowaniu uchwyty przesuwają się w rowku, pozwalając na precyzyjne wyrównanie paneli bez konieczności luzowania połączeń. Profile młotkowe aluminiowe do paneli fotowoltaicznych cieszą się popularnością w instalacjach na dachach skośnych z pokryciem ceramicznym lub betonowym, gdzie wymagają one znacznej elastyczności w rozmieszczaniu punktów mocowania ze względu na rozstaw krokwi i łat.

Mostki to profile łączące, służące do połączenia szeregu modułów fotowoltaicznych w jednorodną płaszczyznę. Zadaniem tych elementów jest przenoszenie obciążeń między rzędami modułów i dystrybucja sił do głównych szyn nośnych. Mostki aluminiowe do paneli fotowoltaicznych muszą wykazywać odporność na obciążenia skrętne, które powstają przy silnych podmuchach wiatru wiatr oddziałujący na krawędź modułu generuje moment obrotowy, który przenosi się przez połączenia między rzędami. Standard PN-EN 1991-1-4 określa współczynniki ciśnienia wiatru dla konstrukcji fotowoltaicznych, a projektanci systemów opierają na nich obliczenia nośności mostków.

Kolorystyka profili montażowych do paneli fotowoltaicznych obejmuje standardowe odcienie szarości oraz wersje czarne. Szary kolor to z reguły naturalne anodowanie aluminium, które nie tylko nadaje estetyczny wygląd, lecz także wzmacnia warstwę tlenku glinu chroniącą przed korozją. Grubość powłoki anodowanej wynosi zazwyczaj 15-25 mikrometrów taka warstwa wystarcza do zabezpieczenia powierzchni przed zarysowaniami mechanicznymi podczas montażu i konserwacji. Czarne profile powstają najczęściej w procesie malowania proszkowego, które oprócz walorów estetycznych oferuje szeroką paletę kolorów i możliwość dopasowania do pokrycia dachowego szczególnie istotne na budynkach mieszkalnych, gdzie właściciele oczekują spójnego wyglądu instalacji z elewacją.

Dla konstrukcji montowanych w rejonach nadmorskich, gdzie zasolenie powietrza przyspiesza korozję, warto rozważyć profile z dodatkową powłoką organiczną lub specjalnymi stopami aluminium odpornymi na działanie chlorków. Norma PN-EN ISO 9227 opisuje testy w komorze solnej, które pozwalają porównać odporność korozyjną różnych wariantów wykończenia powierzchni. Profile malowane proszkowo z odpowiednim podkładem cynkowym osiągają wyniki przekraczające 1000 godzin w komorze solnej bez widocznych oznak korozji, co przekłada się na wieloletnią trwałość w środowisku morskim.

Jak dobrać profile do dachów i instalacji naziemnych?

Charakterystyka konstrukcji dachowej determinuje wybór systemu montażowego nie istnieje uniwersalny profil nadający się do wszystkich typów pokryć i warunków obciążeniowych. Na dachach pokrytych blachą trapezową standardem są profile trapezoidalne zaciskowe, które wykorzystują kształt profilu blachy jako element mocujący. Wysokość blachy trapezowej (od 25 do 50 mm dla typowych arkuszy) musi być kompatybilna z zaciskami producenci profili montażowych do paneli fotowoltaicznych podają w dokumentacji minimalną głębokość zagłębienia potrzebną do pewnego trzymania. Przekroczenie dopuszczalnej wysokości trapezoidu może skutkować niestabilnym połączeniem, które nie przeniesie obciążeń projektowych.

Pokrycia dachów skośnych z dachówką ceramiczną lub cementową wymagają odmiennego podejścia. Profile aluminiowe do paneli fotowoltaicznych montowane na łatach i kontrłatach powinny być wyprofilowane tak, aby umożliwić swobodne odprowadzanie wody opadowej spod pokrycia. System młotkowy pozwala na rozmieszczanie punktów mocowania w dowolnych odstępach, co jest kluczowe przy nieregularnym rozstawie krokwi. Uchwyty mocowane do krokwi za pomocą wkrętów samogwintujących ze stali nierdzewnej muszą wytrzymywać siły wyrywające przekraczające 500 N na punkt mocowania norma Eurokod 3 określa procedury obliczeniowe dla takich połączeń.

Dachy płaskie z hydroizolacją bitumiczną lub membranową wymagają szczególnej uwagi ze względu na ryzyko przecieków w miejscach penetracji. Systemy montażowe na dachach płaskich dzielą się na balastowe (wymagające obciążenia przeciwwagą) i mocowane mechanicznie do konstrukcji dachowej. Profile montażowe do paneli fotowoltaicznych w systemach balastowych mają kształtowniki umożliwiające stabilne ustawienie pod kątem nachylenia modułów kąt ten typowo wynosi od 10 do 30 stopni i zależy od szerokości geograficznej lokalizacji oraz pory roku, w której oczekuje się maksymalnej produkcji energii. Obciążenie balastowe może sięgać 30-50 kg na metr kwadratowy powierzchni dachu, co wymaga sprawdzenia nośności stropu według normy PN-EN 1991-1-1.

Przy doborze profili do dachów płaskich wykonanych z płyt warstwowych (sandwich) należy uwzględnić specyfikę tego typu konstrukcji. Rdzeń poliuretanowy lub styropianowy nie stanowi wystarczającego podłoża do mocowania mechanicznego punkty mocowania muszą sięgać do wewnętrznej blachy trapezowej przez warstwę izolacji. Długość łączników mechanicznych dobiera się tak, aby trzonek gwintu znajdował się w wewnętrznej warstwie blachy na głębokości co najmniej 25 mm. Profile montażowe do paneli fotowoltaicznych aluminiowe muszą w tym przypadku współpracować z systemem dystansowych podkładek, które chronią izolację termiczną przed nadmiernym ściskaniem.

Strefy obciążenia wiatrem i śniegiem różnią się w zależności od regionu Polski mapy w załączniku krajowym do normy PN-EN 1991-1-3 i PN-EN 1991-1-4 precyzują wartości charakterystyczne dla poszczególnych powiatów. Obciążenie śniegiem w górskich rejonach może przekraczać 200 kg/m², podczas gdy na nizinach wartość ta nie przekracza często 70 kg/m². Profile aluminiowe do paneli fotowoltaicznych muszą być zaprojektowane na sumę obciążeń stałych (ciężar konstrukcji i modułów) oraz zmiennych (śnieg, wiatr). Współczynnik bezpieczeństwa 1,35 dla obciążeń stałych i 1,5 dla zmiennych jest wymagany przez przepisy budowlane i stanowi minimum dla projektowania konstrukcji wsporczej.

Instalacje naziemne fotowoltaiczne (farmy słoneczne, wolnostojące wiaty parkingowe) wymagają masywniejszych profili niż systemy dachowe. Profile montażowe do paneli fotowoltaicznych stosowane w tych aplikacjach charakteryzują się większymi przekrojami (często 80x80 mm lub profile otwarte typu C) i są montowane na fundamentach punktowych lub palowych. Konstrukcje te muszą wytrzymywać obciążenia aerodynamiczne przy znacznych wysokościach od podłoża, gdzie prędkość wiatru jest wyższa niż przy powierzchni terenu zjawisko to opisuje norma PN-EN 1991-1-4 w części dotyczącej wysokości efektywnej.

Fundamenty pod konstrukcje naziemne można wykonać jako wbijane pale stalowe, żelbetowe bloczki fundamentowe lub wibrokotwy. Wybór metody zależy od warunków gruntowych profile aluminiowe do paneli fotowoltaicznych montowane na gruntach spoistych (gliny, iły) mogą być instalowane na bloczkach fundamentowych zalewanych na miejscu lub prefabrykowanych. Na gruntach sypkich (piaski, pospółki) pale stalowe wbijane lub wkręcane oferują lepszą nośność przy mniejszej objętości materiału. Rozpoznanie warunków gruntowych poprzez badania geotechniczne jest standardem dla instalacji o mocy przekraczającej 50 kWp.

Dla każdej instalacji fotowoltaicznej obowiązkowe jest sprawdzenie zgodności z miejscowym planem zagospodarowania przestrzennego lub warunkami zabudowy. Profile montażowe do paneli fotowoltaicznych na budynkach wpisanych do ewidencji zabytków lub znajdujących się w strefie ochrony konserwatorskiej podlegają odrębnym przepisom kolor i wykończenie powierzchni mogą podlegać ograniczeniom. Tak zwany ślad węglowy instalacji fotowoltaicznej obejmuje również profile aluminiowe, które energochłonnie produkowane są w procesie electrolytic refining należy o tym pamiętać przy wyborze rozwiązań o najniższym całkowitym wpływie środowiskowym.

Decydując się na zakup profili montażowych do paneli fotowoltaicznych, zweryfikuj deklarowaną nośność w karcie technicznej produktu i porównaj ją z obliczeniami dla Twojego konkretnego projektu. Upewnij się, że system jest objęty aprobatą techniczną lub certyfikatem zgodności z normą EN 1090 dokumenty te potwierdzają, że producent prowadzi wewnętrzną kontrolę produkcji zgodnie z wymaganiami UE. Montaż instalacji fotowoltaicznej przez wykwalifikowaną ekipę posiadającą stosowne uprawnienia to nie tylko wymóg prawny, lecz gwarancja, że profile montażowe do paneli fotowoltaicznych aluminiowe będą pracować zgodnie z założeniami konstrukcyjnymi przez cały okres eksploatacji systemu.
