Rusztowanie modułowe choinkowe – szybki montaż i ogromna nośność

Jeśli szukasz rusztowania, które udźwignie pełną paletę z cegłami, a jednocześnie pozwoli dwóm monterom rozstawić kolejne sto metrów kwadratowych w czasie krótszym niż przerwa obiadowa, to rusztowanie modułowe choinkowe jest dokładnie tym systemem, na którym kończy się porównywanie ofert. Konstrukcja oparta na stojakach z tarczami rozmieszczonymi co 50 cm i ryglowaniu klinowym pracuje tu na korzyść ekipy, nie przeciwko niej, bo każde połączenie zatrzaskuje się pod własnym ciężarem i nie wymaga już dokręcania. Poniżej znajdziesz rozkład tego systemu wraz z twardymi danymi z norm PN-EN 12810 i PN-EN 12811, które rządzą bezpieczeństwem na każdej budowie.

• Zalety klinowego rusztowania modułowego na budowie
• Rusztowanie klinowe vs ramowe i rurowo-złączowe
• Montaż rusztowania choinkowego krok po kroku
• BHP i odbiór rusztowania klinowego w praktyce
• Selekcja dostawcy rusztowania klinowego praktyczne wskazówki

Zalety klinowego rusztowania modułowego na budowie

Nośność 6 kN/m² to wartość, przy której można postawić na podeście paletę z cegłą pełną, wannę z zaprawą i jeszcze jednego murarza w pełnym rynsztunku, bez ryzyka ugięcia się pomostu. Stojaki wykonane ze stali ocynkowanej ogniowo wytrzymują dziesiątki cykli montażu, a warstwa cynku o grubości około 60-80 mikrometrów chroni je przed rdzą nawet przy pracy w wilgotnych halach. Właśnie ta odporność na korozję sprawia, że komplet elementów wytrzymuje 8-12 lat intensywnej eksploatacji, zanim którykolwiek profil trzeba będzie oddać do regeneracji.

Tarcza klinowa stanowi serce całego węzła, bo rozmieszczone na niej co 50 cm otwory pozwalają mocować rygle pod kątem prostym, ostrym, a nawet rozwartym. Jednym ruchem młotka klin wchodzi w szczelinę rygla i blokuje go w kierunku prostopadłym do tarczy. Pojedynczy węzeł przejmuje siłę do 25 kN, co przekłada się na stabilność całej wieży podporowej nawet przy szalowaniu stropu o grubości 40 cm.

Rygle i stężenia układa się w układzie przestrzennym przypominającym choinkę, stąd wzięła się potoczna nazwa systemu. Główne rygle niosą pomosty robocze, natomiast rygle wzmacniające i ukośne stężenia usztywniają bryłę przed skręceniem. W efekcie konstrukcja zachowuje sztywność nawet wówczas, gdy ekipa musi obejść ryzalit, lukarnę albo narożnik kościoła.

Prędkość montażu robi różnicę na budowach, gdzie stawka za dzień roboczy sięga kilku tysięcy złotych. Dwa doświadczone montery ustawiają od 150 do 200 m² gotowego rusztowania w ciągu ośmiu godzin, a przy prostych elewacjach tempo potrafi wzrosnąć do 250 m². W porównaniu z rusztowaniem rurowo-złączowym to wzrost wydajności o około 30%, bo odpada czas potrzebny na skręcanie złączek prawoskrętnych.

Kolejna korzyść kryje się w samej logistyce. Elementy ważą od 3 kg (krótki rygiel) do 15 kg (stojak 3-metrowy), więc transport na piętro lub rozładunek z przyczepki nie wymaga dźwigu. Standardowa paleta mieści komplet pozwalający postawić do 250 m² rusztowania, co oznacza jeden kurs lawety zamiast trzech.

System choinkowy sprawdza się również tam, gdzie tradycyjne ramy nie zdają egzaminu. Dzięki możliwości klinowania rygli pod dowolnym kątem bryła omija gzymsy, nisze portali i łuki okienne bez konieczności stosowania rusztowań specjalnych. To dlatego wykonawcy pracujący przy rewitalizacji kamienic wybierają właśnie tę technologię.

Kiedy klinowe rusztowanie modułowe się nie sprawdzi

Przy bardzo wysokich obiektach, gdzie wysokość robocza przekracza 30 metrów, wymagany jest indywidualny projekt konstrukcyjny zatwierdzony przez uprawnionego projektanta. Klinowe moduły pozwalają wprawdzie piętrzyć kolejne poziomy, ale powyżej tej granicy obciążenia wiatrem i reologia węzłów wymagają dodatkowych obliczeń.

Praca przy bardzo lekkich pracach wykończeniowych, takich jak malowanie jednej ściany, mija się z celem ze względu na wyższe koszty najmu samego zestawu. W takich wypadkach rusztowanie ramowe lub drabiny przystawne w zupełności wystarczą.

Rusztowanie klinowe vs ramowe i rurowo-złączowe

Wybór konkretnego systemu zależy od specyfiki obiektu i rodzaju prowadzonych robót. Poniższa tabela pokazuje różnice w kluczowych parametrach:

Rusztowanie ramowe wygrywa ceną i prostotą na prostych elewacjach, gdzie bryła ogranicza się do jednej płaszczyzny. Jednak ograniczony rozstaw węzłów sprawia, że obejście narożnika wymaga już stosowania łączników i dodatkowych ram, co wydłuża montaż.

Rusztowanie rurowo-złączowe daje ogromną swobodę kształtowania konstrukcji, bo rury i złączki prawoskrętne pozwalają budować praktycznie każdą bryłę. Ceną za tę elastyczność jest czas potrzebny na skręcanie kilkudziesięciu złączek na każdym węźle oraz ciężar pojedynczych elementów, który wymaga dźwigu powyżej 6 metra wysokości.

Rusztowanie klinowe modułowe łączy obie zalety. Tarcze rozmieszczone co 50 cm dają elastyczność zbliżoną do systemów rurowych, a szybkość montażu porównywalną z ramami. Dlatego właśnie w raportach Polskiego Związku Pracodawców Budownictwa najczęściej pojawia się jako system rekomendowany przy robotach murarskich i elewacyjnych jednocześnie.

Koszt zwrotu inwestycji w rusztowanie klinowe

Przy stawce 80-120 zł za roboczogodzinę murarza oszczędność 30% czasu montażu przekłada się na realne pieniądze. Na typowej elewacji 1000 m² brygada skraca prace rusztowaniowe o dwa dni, co daje wymierną różnicę 1600-2400 zł. To właśnie dlatego większość firm murarskich w perspektywie dwóch sezonów zwraca koszt zakupu kompletnego zestawu.

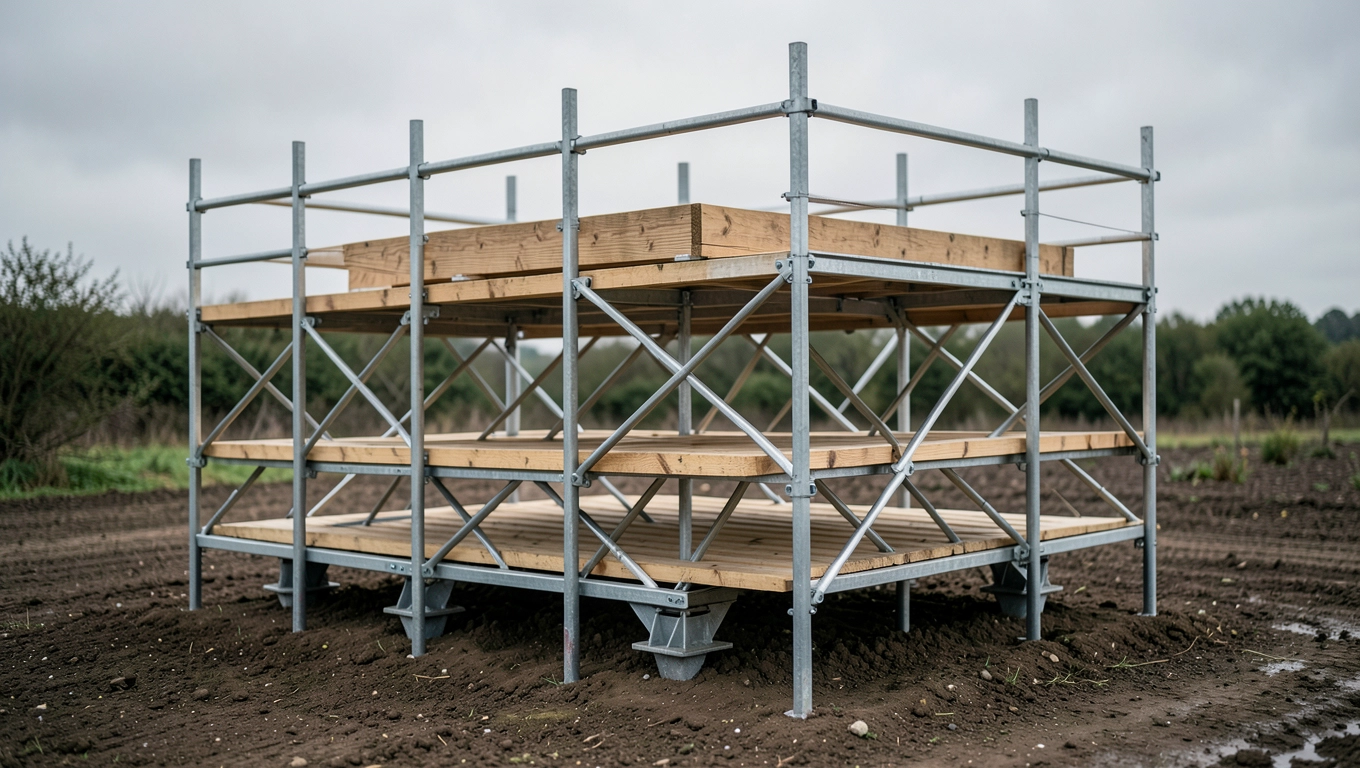

Montaż rusztowania choinkowego krok po kroku

Montaż rusztowania klinowego wymaga uprawnień nadanych przez producenta systemu, a samych prac nie wolno prowadzić bez nadzoru kierownika robót. Poniższa instrukcja dotyczy konstrukcji do 30 m wysokości, montowanej zgodnie z instrukcją producenta i normą PN-EN 12811-1.

Krok 1. Rozpoznanie podłoża. Konstrukcja wymaga nośności gruntu minimum 0,1 MPa. Pod sztuczne podstawki śrubowe trzeba podsypać żwir lub ułożyć podkłady z drewna, które rozkładają nacisk na większą powierzchnię i chronią grunt przed wciskaniem.

Krok 2. Ustawienie pierwszej pary stojaków. Wymaga to ustawienia stojaków w pionie przy pomocy poziomicy, a następnie połączenia ich ryglami na pierwszej tarczy od dołu. Kliny wchodzą w szczeliny pod uderzeniem młotka, a prawidłowe osadzenie sygnalizuje charakterystyczny metaliczny klik.

Krok 3. Montaż kolejnych poziomów. Stojaki dokłada się pionowo, łącząc je ryglami na wysokości każdej następnej tarczy, przy czym rygiel podstawowy (najniższy) mocuje się zawsze na pierwszej tarczy od dołu. Dzięki temu pierwszy pomost roboczy leży na wysokości około 2 metrów.

Krok 4. Instalacja stężeń ukośnych. Na każdych pięciu polach poziomych montuje się przynajmniej jedno stężenie ukośne w płaszczyźnie zewnętrznej, co zabezpiecza konstrukcję przed skręceniem. Stężenia wpinane są klinami do tarcz i stanowią ważny element sztywności przestrzennej.

Krok 5. Kotwienie do ściany. Kotwy rozmieszcza się co około 4 metry w poziomie i co 8 metrów w pionie, wkręcając śruby w kołki rozporowe osadzone w ścianie nośnej. W przypadku budynków z pustką powietrzną w elewacji stosuje się kotwy przelotowe z płytką oporową od wewnątrz.

Krok 6. Układanie podestów i bortnic. Pomosty stalowe zaczepia się na ryglu, a bortnice czołowe i boczne montuje się ostatnie, by zabezpieczyć krawędzie przed upadkiem narzędzi. Każdy podest ma udźwig 150-200 kg/m², co łącznie z ryglem tworzy bezpieczną powierzchnię roboczą.

Rada praktyka: Na budowie, którą nadzorowałem, brygada straciła pół dnia przez brak jednego stężenia w narożniku. Lekko wyczuwalne skrzypienie przy obciążeniu pomostu zmusiło ekipę do demontażu i ponownego ustawienia 200 m² rusztowania. Od tamtej pory każde stężenie ma swoje miejsce na rysunku montażowym.

Typowe błędy przy montażu

Za mało stężeń. Instrukcja mówi o minimum jednym stężeniu na pięć pól, ale ekipy często ograniczają ich liczbę, sądząc, że kotwy wystarczą. Skutek jest taki, że rusztowanie zaczyna pracować przy wietrze i generuje sygnały ostrzegawcze.

Brak zakotwień przy gzymsach. Gzyms stanowi punkt mocowania kotwy, ale przy jego oderwaniu rusztowanie traci stabilność. W takich miejscach wstawia się dodatkowe kotwy w stropie lub stosuje podparcie wolnostojące z obciążnikami.

Niewłaściwe podkłady pod stojakami. Użycie kawałków styropianu lub sklejki zamiast podkładek drewnianych powoduje nierównomierne osiadanie i trudności z poziomowaniem. Efekt widoczny jest już przy drugim poziomie rusztowania.

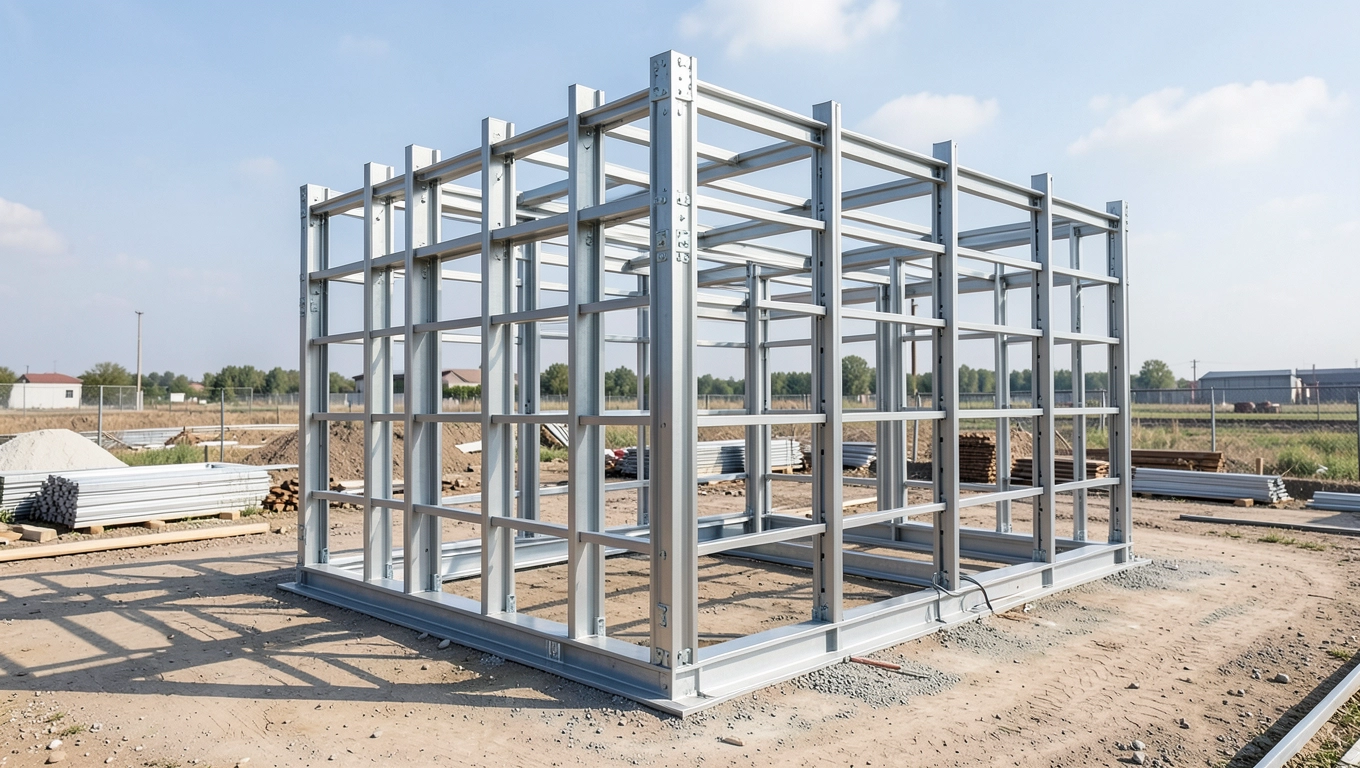

BHP i odbiór rusztowania klinowego w praktyce

Każde rusztowanie powyżej 2 metrów wysokości roboczej podlega obowiązkowi odbioru przed dopuszczeniem do eksploatacji. Procedurę reguluje rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. Odbiór przeprowadza komisja z udziałem kierownika budowy, inspektora BHP i montera z uprawnieniami.

Komisja sprawdza zgodność wykonania z instrukcją producenta i normą PN-EN 12810-1, w tym wymiary pomostów, wysokość bortnic (minimum 15 cm), odległość od ściany (max 20 cm) oraz obecność drabinek lub pochylni komunikacyjnych między poziomami. Brak któregokolwiek z tych elementów skutkuje odmową dopuszczenia do użytkowania.

Ważne: Bez protokołu odbioru rusztowania nie wolno dopuścić pracowników do pracy. Odpowiedzialność za wypadek spoczywa wtedy na kierowniku budowy i inspektorze BHP.

Po każdej zmianie warunków atmosferycznych, zwłaszcza po wichurach powyżej 8 m/s lub intensywnych opadach, monter przeprowadza przegląd codzienny, którego zakres określa załącznik do rozporządzenia. W praktyce oznacza to sprawdzenie klinów, kotew i pomostów przed rozpoczęciem zmiany.

Checklista odbioru rusztowania (10 punktów)

• Podłoże nośne i podstawki śrubowe prawidłowo ustawione.
• Stojaki w pionie (odchyłka maks. 1 mm/m wysokości).
• Kliny rygli osadzone do oporu, bez luzów.
• Stężenia ukośne zgodne z rysunkiem montażowym.
• Kotwy rozmieszczone zgodnie z instrukcją (co 4 m w poziomie).
• Pomosty zabezpieczone przed przesunięciem.
• Bortnice czołowe i boczne na każdym poziomie.
• Komunikacja pionowa (drabinki lub pochylnie).
• Oznakowanie i tablica informacyjna na wejściu.
• Protokół odbioru podpisany przez komisję.

Wymogi prawne i normy

Projekt rusztowania wykonuje się zgodnie z PN-EN 12810-1:2010 (rusztowania fasadowe z elementów prefabrykowanych) oraz PN-EN 12811-1:2007 (rusztowania wymagania dotyczące parametrów eksploatacyjnych i ogólna zasada projektowania). W sprawach dotyczących bezpieczeństwa pracy obowiązuje rozporządzenie Ministra Pracy i Polityki Społecznej z 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, tekst jednolity Dz.U. 2003 nr 169 poz. 1650 z późn. zm. Kluczowe są też zapisy Prawa budowlanego (Dz.U. 1994 nr 89 poz. 414) dotyczące kierownika budowy i prowadzenia dziennika montażu.

Konserwacja i serwis elementów

Przechowywanie klinów w czystości to podstawa. Piasek i resztki zaprawy w szczelinach klinów powodują, że rygiel wchodzi opornie i z czasem klinuje się nieprawidłowo. Na budowach, gdzie brakuje czasu na czyszczenie, montery przecierają kliny szmatą nasączoną olejem maszynowym.

Kontrola profili pozwala wykryć pęknięcia spawalnicze i korozję. Przy ocynkowaniu ogniowym rdza pojawia się najpierw w miejscach spawów, bo tam warstwa cynku jest najcieńsza. Element z widocznymi wżerami o głębokości powyżej 0.3 mm trzeba wycofać z eksploatacji.

Transport palet z elementami wymaga zabezpieczenia pasami, bo rozchwiany ładunek potrafi uszkodzić gwinty podstawek śrubowych i tarcze klinowe. Magazynowanie w suchym miejscu wydłuża żywotność powłoki cynkowej, a brak kontaktu z gruntem zapobiega korozji dolnych partii stojaków.

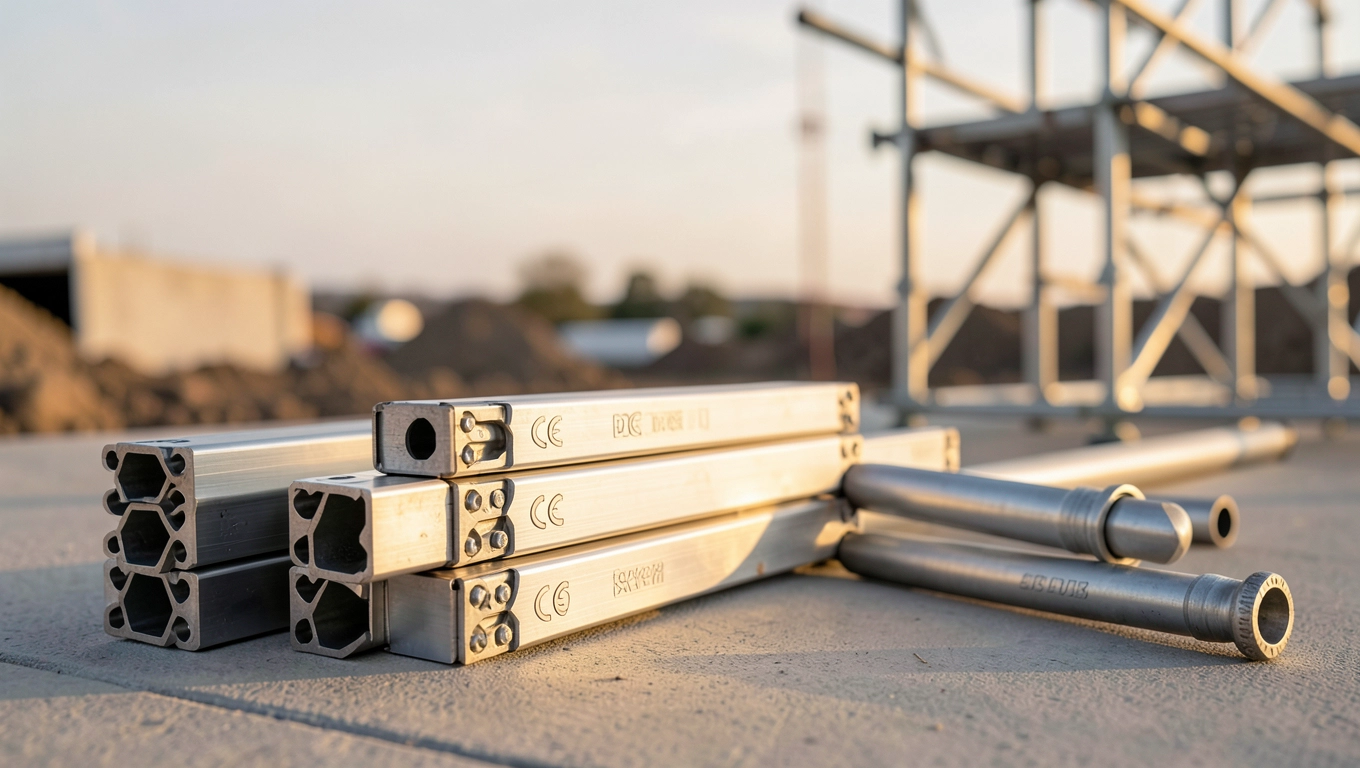

Selekcja dostawcy rusztowania klinowego praktyczne wskazówki

Pierwszym filtrem przy wyborze powinna być zgodność oferty z normami PN-EN 12810 i PN-EN 12811. Producenci certyfikowani umieszczają znak CE na każdym elemencie oraz dołączają deklarację właściwości użytkowych. Brak tych dokumentów dyskwalifikuje dostawcę, nawet jeśli cena wydaje się atrakcyjna.

Grubość ścianki rury stojaka to kolejny parametr odsiewający tanie oferty. Stojaki klinowe wykonane ze stali S235 o ściance 3.2 mm wytrzymują wieloletnią eksploatację, a produkty o ściance 2.5 mm odkształcają się po kilku sezonach. Warto poprosić o specyfikację materiałową i sprawdzić klasę stali w deklaracji.

Kompatybilność elementów ma znaczenie przy rozbudowie parku maszynowego w kolejnych latach. Systemy różnych producentów mają podobny wygląd, ale wymiary tarcz i klinów mogą się różnić o ułamki milimetrów. W praktyce oznacza to, że klin jednego producenta nie wchodzi w szczelinę rygla innego. Dlatego przy wyborze warto pytać o dostępność pojedynczych elementów przez kolejne 10 lat.

Gwarancja i serwis posprzedażowy wpływają na koszt eksploatacji. Renomowani dostawcy oferują 12 miesięcy gwarancji na wady materiałowe oraz możliwość regeneracji tarcz i gwintów w autoryzowanym serwisie. Firmy, które sprzedają wyłącznie i nie zapewniają serwisu, zostawiają klienta z problemem wymiany uszkodzonych elementów.

Dane techniczne zebrane w artykule: wysokość robocza do 30 m bez projektu indywidualnego, wydajność montażu 150-200 m²/dzień przy dwóch monterach, rozstaw tarcz co 50 cm, nośność do 6 kN/m², masa elementów 3-15 kg.

Aby uniknąć nietrafionej inwestycji, przed zakupem pobierz szczegółowy konfigurator zestawu w formacie PDF. W pliku znajdziesz tabelę obciążeń, schematy montażowe oraz listę kompatybilnych elementów. Pozwoli to precyzyjnie dobrać liczbę stojaków, rygli i pomostów do planowanej inwestycji, bez przepłacania za nadmiarowe elementy.

Źródła danych i przepisów: PN-EN 12810-1:2010 (rusztowania fasadowe z elementów prefabrykowanych), PN-EN 12811-1:2007 (wymagania eksploatacyjne), rozporządzenie Ministra Pracy i Polityki Społecznej z 26 września 1997 r. (tekst jednolity Dz.U. 2003 nr 169 poz. 1650), Prawo budowlane (Dz.U. 1994 nr 89 poz. 414), dane producentów systemów rusztowaniowych, raporty Polskiego Związku Pracodawców Budownictwa 2023. Źródła zawsze dostępne w bibliotece PKN oraz w serwisie ISAP.
