Stężenie do rusztowania warszawskiego: jak dobrać i zamontować bez błędów

Stężenie do rusztowania warszawskiego to element, bez którego żadna konstrukcja tego typu nie spełni wymogów bezpieczeństwa ani nie przejdzie odbioru BHP. Właśnie dlatego jedno z pierwszych pytań, jakie pada na budowie, brzmi: ile stężeń potrzebuję, gdzie je wstawić i jak je prawidłowo zamontować, żeby nie narazić ekipy na niepotrzebne ryzyko.

• Stężenie wzdłużne i poprzeczne do rusztowania warszawskiego: rodzaje i zastosowanie
• Montaż stężenia do rusztowania warszawskiego krok po kroku
• Najczęstsze błędy przy stężeniach rusztowania warszawskiego i BHP

Stężenie wzdłużne i poprzeczne do rusztowania warszawskiego: rodzaje i zastosowanie

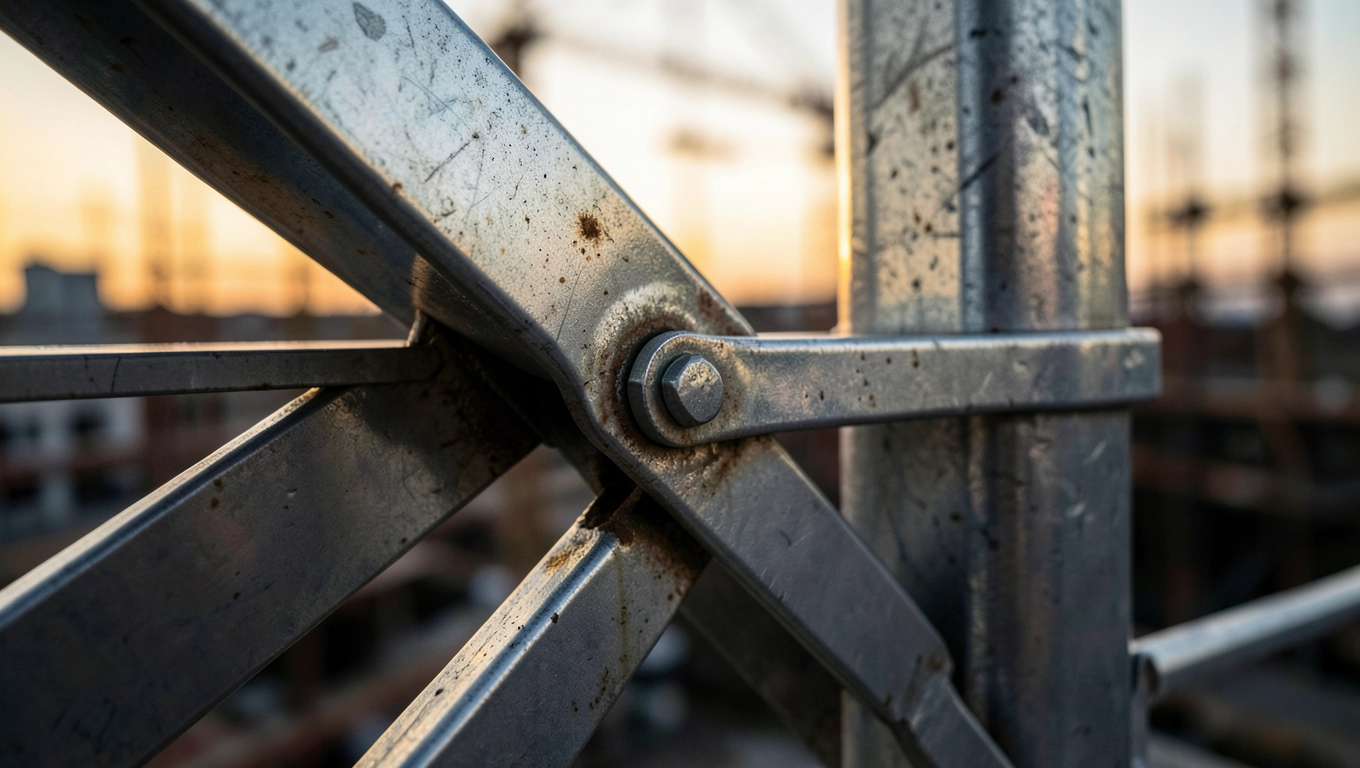

Stężenie w rusztowaniu warszawskim to stalowy łącznik wykonany z rury o średnicy zewnętrznej 48,3 mm i grubości ścianki od 3,2 do 4 mm. Łączy on ramy systemowe pod kątem 45°, przenosząc obciążenia poziome na płaszczyznę zewnętrzną. Jego zadaniem jest usztywnienie całej bryły, ponieważ sama rama w płaszczyźnie czołowej nie zapewnia sztywności w kierunku prostopadłym do ściany budynku.

W systemie ramowo-klinowym stosuje się dwa zasadnicze typy tych elementów. Pierwszy z nich to stężenie podłużne (wzdłużne), montowane wzdłuż rusztowania równolegle do lica ściany. Drugi to stężenie poprzeczne, które łączy ramy w kierunku prostopadłym do ściany. Bez tego drugiego rusztowanie może się złożyć jak scyzoryk pod wpływem podmuchu wiatru lub nierównomiernego obciążenia pomostów.

Długość stężenia dobiera się do konkretnej wysokości pola i rozstawu ram. Standardowo używa się wariantów 3,07 m przy polach 2,57 m oraz 2,57 m przy polach 2,07 m. Każdy z nich jest zakończony z jednej strony klinem zaczepowym, a z drugiej tuleją klinową, co pozwala na szybki montaż bez konieczności stosowania dodatkowych narzędzi.

Rusztowanie warszawskie, nazywane też ramowym typu warszawskiego, pracuje w systemie certyfikowanym zgodnie z normą PN-EN 12810 oraz PN-EN 12811. Nośność użytkowa konstrukcji wynosi do 200 kg/m², a maksymalna wysokość robocza sięga 34 m przy pracy na zewnątrz i nieco większej w halach zamkniętych, gdzie brakuje obciążenia wiatrem.

Producent oznacza każde stężenie kolorem, co ułatwia dobór właściwego wariantu. Stężenia zielone odpowiadają zwykle polom 2,07 m, niebieskie polom 2,57 m, a czerwone polom 3,07 m. Taki podział eliminuje pomyłki montażowe, które przy dużym placu budowy zdarzają się nawet doświadczonym ekipom.

Montaż stężenia do rusztowania warszawskiego krok po kroku

Procedura montażu stężenia nie należy do skomplikowanych, ale wymaga zachowania ściśle określonej kolejności. Zanim na ramach pojawi się pierwszy element usztywniający, należy ustawić na wyrównanym podłożu podstawki śrubowe z płytami stabilizującymi. Podkłady drewniane lub podkładki z tworzywa rozkłada się co 1,5 m, a każda z nich musi przenosić obciążenie co najmniej 500 kg bez widocznego osiadania.

Po ustawieniu podstawek montuje się ramy dolne i łączy je ryglami podłużnymi. Na tym etapie w żadnym polu nie powinno się jeszcze układać podestów roboczych. Stężenia montuje się bowiem zawsze przed położeniem pomostów, ponieważ ich ciężar i sztywność utrudniałyby późniejsze manewrowanie długimi rurami o masie dochodzącej do 12 kg.

Pierwsze stężenie wzdłużne powinno znaleźć się w skrajnym polu od strony narożnika. Montaż zaczyna się od włożenia tulei klinowej w górny otwór łącznika ramy, a następnie wbija się klin tak, aby jego główka znalazła się w pozycji zabezpieczonej przed samoczynnym wysunięciem. W dobrym rozwiązaniu klin po wbiciu obraca się o 90° względem osi, co blokuje go mechanicznie.

Stężenie poprzeczne zakłada się w co drugim lub co trzecim polu wzdłużnym, zależnie od zaleceń producenta systemu. W praktyce oznacza to jedno stężenie poprzeczne na każde 3-4 pola podłużne. Taki rozstaw zapewnia geometrię trójkąta, która rozkłada siły boczne na całą wysokość konstrukcji, a nie koncentruje je w jednym punkcie.

Po zmontowaniu pierwszej kondygnacji układa się podesty robocze i montuje bortnice oraz poręcze podwójne na wysokości 1,1 m i 0,5 m. Dopiero potem ekipa przechodzi do drugiego poziomu, powtarzając schemat: ramy, stężenia, podesty, zabezpieczenia. Na każdym etapie kontroluje się pion za pomocą poziomicy o długości co najmniej 1 m.

Przy wysokościach powyżej 8 m dochodzi obowiązek stosowania kotew ściennych, rozmieszczanych co 4 pola w poziomie i co 4 m w pionie. Kotwy przejmują wtedy część obciążeń poziomych, a stężenia odciążają się w zakresie stabilizacji ogólnej. Bez tego połączenia górne partie rusztowania mogą wykazywać drgania nawet przy niewielkim wietrze.

Każde złącze klinowe po montażu wymaga sprawdzenia, czy klin jest do końca wbity i zabezpieczony przed obrotem. Jednym z najczęstszych błędów jest pozostawienie klina w położeniu pośrednim, co przy obciążeniu użytkowym skutkuje poluzowaniem połączenia już po kilku godzinach pracy. Dlatego kontrola wizualna i próba ręcznego poruszenia rury to obowiązkowy element odbioru.

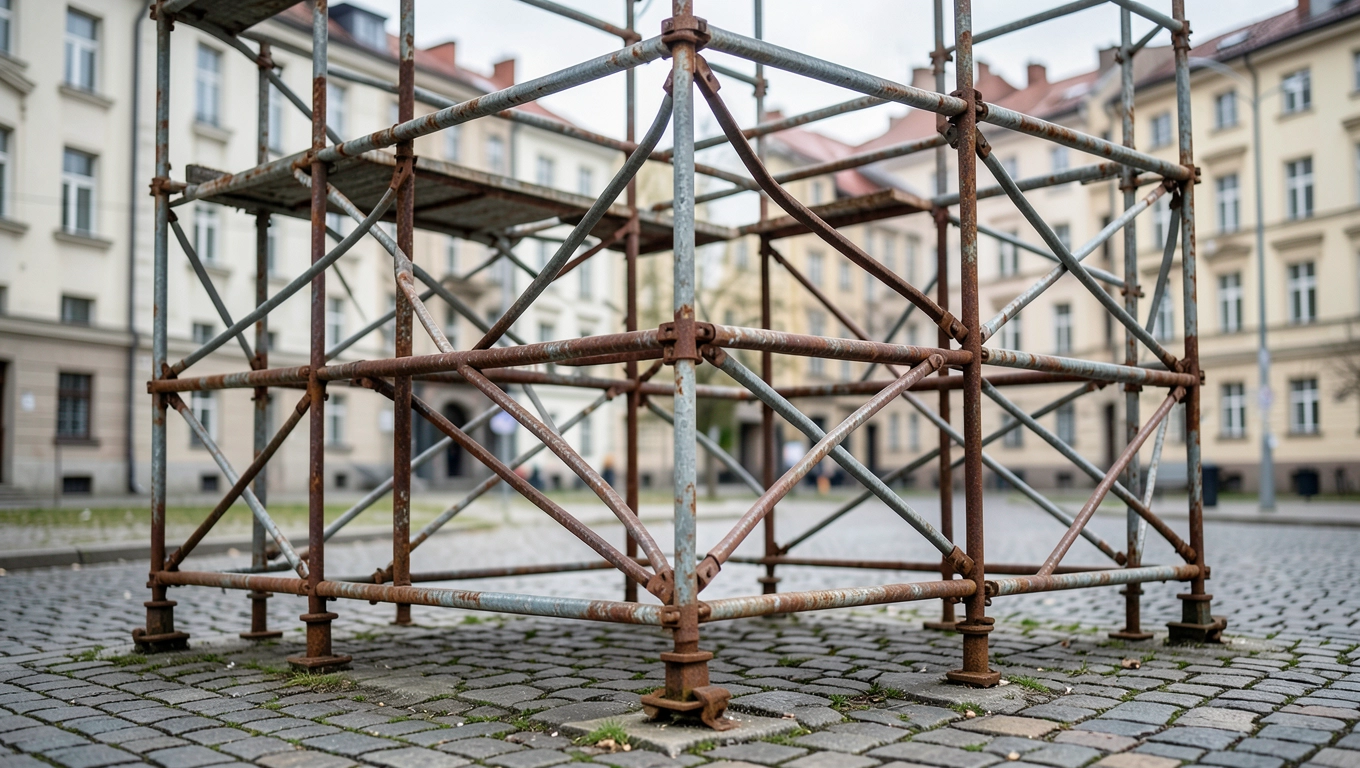

Najczęstsze błędy przy stężeniach rusztowania warszawskiego i BHP

Pierwszy grzech montażystów to oszczędzanie na ilości stężeń. Zdarza się, że ekipa montuje je wyłącznie w skrajnych polach, pomijając sekcje środkowe. Efekt? Rusztowanie wprawdzie stoi, ale przy intensywnym ruchu na podeście szybko pojawia się efekt bębna, a cała konstrukcja traci sztywność własną już przy wietrze 8 m/s.

Drugi błąd to stosowanie stężeń od niewłaściwego producenta. System ramowo-klinowy działa prawidłowo tylko wtedy, gdy klin i tuleja pochodzą od jednego wytwórcy. Mieszanie elementów o różnej tolerancji wymiarowej prowadzi do luzów, które z czasem zwiększają się pod wpływem drgań. Norma PN-EN 12811-1 zabrania takiego łączenia, a w praktyce oznacza to konieczność wymiany całego pola.

Trzeci problem dotyczy podłoża. Stężenie nie spełni swojej roli, jeśli podstawki śrubowe osiadają w gruncie. Przy miękkim podłożu należy stosować płyty rozkładające obciążenie na powierzchnię co najmniej 0,25 m² każda. W przeciwnym razie jedna podstawka ugina się szybciej niż sąsiednia, a stężenie zamiast usztywniać zaczyna przenosić nierównomierne naprężenia, które prowadzą do pęknięć w spawach ramy.

Przepisy rozporządzenia MGPiPS w sprawie BHP przy wykonywaniu robót budowlanych jasno wskazują, że montażem rusztowań mogą zajmować się wyłącznie osoby przeszkolone w zakresie montażu i eksploatacji danego systemu. W praktyce oznacza to ukończone szkolenie z wpisem do dokumentacji BHP budowy. Brak takiego wpisu przy kontroli PIP skutkuje wstrzymaniem prac i mandatem dla kierownika budowy.

Kolejne zagrożenie to brak odbioru technicznego rusztowania przed rozpoczęciem pracy. Odbiór powinien obejmować sprawdzenie kompletności stężeń, prawidłowości klinów, pionu ram, stanu podestów oraz kompletności poręczy i bortnic. Warto też zweryfikować, czy pomosty robocze posiadają wymagane atesty i nie noszą śladów korozji w strefach nośnych.

Rusztowanie warszawskie sprawdza się wszędzie tam, gdzie liczy się szybkość montażu i rozsądna cena. Nie warto go natomiast stosować przy obiektach o nieregularnej geometrii, gdzie każde pole wymaga indywidualnego dopasowania. Modułowe systemy kratowe radzą sobie w takich warunkach znacznie lepiej, choć ich wypożyczenie kosztuje prawie dwukrotnie więcej.

Środki ochrony zbiorowej, takie jak siatki ochronne czy plandeki, montuje się dopiero po odbiorze technicznym rusztowania. Siatki zwiększają powierzchnię boczną, a więc i obciążenie wiatrem, co trzeba uwzględnić przy obliczeniach statycznych. W warunkach zimowych dochodzi też obowiązek odśnieżania podestów, ponieważ warstwa śniegu o grubości 5 cm potrafi podwoić masę przypadającą na metr kwadratowy pomostu.

Osoby pracujące na wysokości powyżej 2 m muszą korzystać z hełmów, butów z noskiem stalowym i szelek bezpieczeństwa z linką asekuracyjną przypiętą do punktu kotwiczącego na ramie. Montaż rusztowania sam w sobie zalicza się do prac szczególnie niebezpiecznych, dlatego wymaga sporządzenia planu BIOZ obejmującego ryzyka upadku, uderzenia i porażenia prądem w pobliżu linii energetycznych.

Warto pamiętać, że rusztowanie warszawskie wymaga przeglądu co 30 dni oraz każdorazowo po silnym wietrze powyżej 12 m/s, opadach powyżej 50 mm lub przerwie w eksploatacji dłuższej niż 14 dni. Przegląd powinien odnotować stan klinów, brak deformacji ram, pionowość konstrukcji oraz kompletność zabezpieczeń. Wpis o przeglądzie ląduje w dzienniku rusztowania, a jego brak stanowi podstawę do wstrzymania prac.

Decyzja o samodzielnym montażu albo zleceniu go ekipie zależy od skali przedsięwzięcia. Przy niewielkiej elewacji o powierzchni do 200 m² i wysokości do 8 m osoba z odpowiednim szkoleniem poradzi sobie samodzielnie, korzystając z instrukcji producenta systemu. Powyżej tych wartości lepiej skorzystać z firmy montażowej, która przejmie odpowiedzialność za odbiór i dokumentację BHP.

Źródła danych i aktów prawnych: norma PN-EN 12810-1:2010, norma PN-EN 12811-1:2007, rozporządzenie Ministra Gospodarki i Pracy z 27 lipca 2004 r. w sprawie BHP przy wykonywaniu robót budowlanych (Dz.U. 2004 nr 198 poz. 2048), rozporządzenie Ministra Infrastruktury z 6 lutego 2003 r. w sprawie BHP podczas wykonywania robót budowlanych (Dz.U. 2003 nr 47 poz. 401), dane producentów systemów ramowo-klinowych dostępne w katalogach technicznych oraz raportach PIP z kontroli budów.
